QB/T 2146-1995
基本信息
标准号： QB/T 2146-1995
中文名称：家用缝纫机挑线杆螺钉
标准类别：轻工行业标准(QB)
英文名称： Thread take-up screws for household sewing machines
标准状态：现行
发布日期：1995-10-24
实施日期：1996-06-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：138136
标准分类号
中标分类号：轻工、文化与生活用品>>钟表、自行车、缝纫机>>Y17缝纫机
关联标准
替代情况：原标准号GB 4529-1984
出版信息
出版社：中国轻工业出版社
页数：4页
标准价格：8.0 元
出版日期：1996-06-01
相关单位信息
起草人：徐明华、陈大东、张月香
起草单位：上海缝纫机螺丝厂
归口单位：全国缝纫机标准化中心
提出单位：中国轻工总会质量标准部
发布部门：中国轻工总会
标准简介
本标准规定了家用缝纫机挑线杆螺钉的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于JA型家用缝纫机的挑线杆螺钉。 QB/T 2146-1995 家用缝纫机挑线杆螺钉 QB/T2146-1995 标准下载解压密码：www.bzxz.net

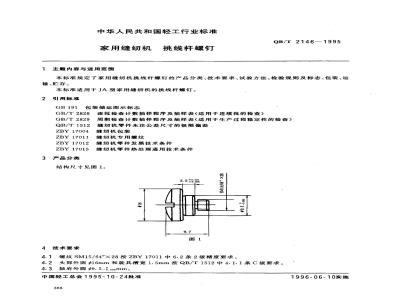

标准图片预览
标准内容
中华人民共和国轻工行业标准
家用缝纫机
挑线杆螺钉
1主题内容与适用范围
QE/T2146-1995
本标准规定了家用缝纫机挑线杆螺钉的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、蛇存。
本标准适用于JA型家用缝纫机的挑线杆螺钉。2引用标准
包装储运图示标志
GB/T 2828
GB/T 2829
邀批检查计数抽样程序及抽样表（适用于连续批的检查）阖期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）QB/T1512
缝纫机举件未注公差尺寸的极限偏差ZBY 17004
ZBY 17011
ZBY 17012
ZBY 17015
3产品分类
缝纫机包装
缝纫机专用螺纹
缝纫机零件发黑技术条件
缝纫机零件热处理通用技术条件结构尺寸见图1。
4技术要求
zx .to/91Ws
4.1螺纹SM15/64\X28按ZBY17011中6.2条2级精度要求。4.2头部外圆g16mm和旋具槽宽1.5mm按QB/T1512中4.1.1条C级要求。4.3轴肩外圆$9,50.00gmm。
中国轻工总会1995-10-24批准
1996-06-10实施
4.4轴肩高度2.2+8.88mm
QB/T2146--1995
4.5表面粗糙度轴肩外圆为，头部端面为，轴肩端面为%4.6头部端面对螺纹中径的圆跳动为0.02mm。4.7表面热处理硬度不低于450HV45。4.8表面发黑应符合ZBY17012中1.11.2条规定。5试验方法
-i KAoNni KAca-
5.1螺纹SM15/64\×28大径用分度值为0.01mm的外径千分尺测量，中径用螺纹环规或分度值为0.01mm螺纹测量千分尺测量。
5.2头部外圆16mm和旋具槽宽1.5mm用分度值为0.02mm的游标卡尺测量。5.3d9.5mm用专用卡规或分度值为0.001mm的外径千分尺测量。5.42.2mm用专用量规测量。
5. 5表面粗糙度部位选用相应的表面粗糙度比较样块目测对照。5.6端面 C对螺纹中径的圆跳动为0.02mm，测量方法如图2。图2
a.把挑线杆螺钉旋人测量仪的螺孔，并与端面D旋紧，b.把杠杆一端接触被测端面C,另-一端接触分度值为0.001mm千分表；C。转动被测螺钉，干分表指针摆动的数值为被测螺钉的圆跳动误差值。5.7热处理硬度的测定按ZBY17015中4.2条规定。5.8表面发黑按ZBY17012中2.1~2.2条规定。6检验规则
6.1出厂产品必须经生产厂质量检验部门检查合格，并附有检查合格证。6.2检验分类
产品检验分出厂检验和型式检验二类。6.2.1出厂检验
产品交货时收货方有权按本标准规定的出厂检验项目进行验收。6.2.2型式检验
有下列情况之一，需对产品质量进行全面考核，应进行型式检验。a．正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；b.正常生产3个月应周期性进行一次检验；c．出厂检验结果与上次型式检验有较大差异时；d．上级质量监督机构提出进行型式检验的要求时。6.2.3产品质量特性及检验分类
产品质量特性及检验分类见表1。号
检验项目
蝶纹SM15/64\X28
4.2头部外圆16mm
4.2旋具槽宽1.5mm
4.3 $9.5-8.0o9mm
4.42.2r888mm
表通粗度
谢跳动 0. 02mm
硬度≥450HV45
4.8表面发黑
6.3出厂检验规侧
6.3.1样本的抽取
样本应从提交的检查批中随机抽取。6.3.2抽样方案及严格度Www.bzxZ.net
OB/T 2146.
质量特性分类
正常检查次抽样方案见表2严格度的确定按GB/T2828中4.6条规定。表2
检查水平
抽样方案
不合格分类，
样本单位检验项数
合格质量水平（AQL）
批量范围
12013200
3201~10000
10001~～35000
35001~150000
150001~500000
>500001
样本大小宰母
注：①样本单位为每只螺钉。
样本大小
②B类的 A、R。以不合格品数计,C类的 A、R以不合格数计。6.3.3检查批合格或不合格的判断B
检验分类
正常检查次抽样方案
根据样本的检查结果，若在样本中发现的类不合格品数和C类不合格数，分别均小于或等于对应的合格判定数（A。），则判该检囊批是合格批，若在样本中发现的B类不合格品数和C类不合格数有一类大于或等于对应的不合格判链数（R），则判该检查批是不合格批。
6.3.4检验后不合格品和批的处置按GB/T2828中4.12条规定。
6.4型式检验规则
6.4.1样本的抽取
QB/T 2146-1995
- KAoNr KAca-
样本应从本周期制造的并经出厂检验合格的某个批或若干批中抽取，并要保证所得到的样本能代表本周期的制造技术水平。
6.4.2抽样方案
型式检验的次抽样方案见表3。
判别水平
抽样方案
不合禁分类
样本单位检验项数
不合格质量水平（RQL）
样本大小
注：①样本華位为每只螺钉。
②B类的AR。以不合格品数计，C类的R以不合格数计。6.4.3型式检验合格或不合格的判断5
正常检查一次抽样方案
根据样本检查的结果，著在样本中发现的B类不合格品数和C类不合格数，分别均小于或等于对应的合格判定数（A），则判该批是合格批。若在样本中发现的B类不合格靠数和C类不合格数有一类大于或等于对应的不合格判定数（R。)，则判该批是不合格批。6.4.4型式检验后的处置
型式检验后的处置，按GB/T2829中412条规定。7标志、包装、运输、贮存
7.1标志
产品包装应有下列标志：
a.产品型号；
b、零件名称或代号：
制造广名，
d.包装日期及数量：
e.标准号3
f.小心轻放、怕湿，向上，堆码极限的图形应符合GB191的规定。7.2产品内包装
产品采用10号箱板纸盒包装，纸盒内必须衬有聚氟乙烯塑料袋，800只装一盒。如对包装数量、形式另有要求，可由供货方和订货方协商决庭。7.3包装、运、贮存
产品的包装、运输、匙存应按ZBY17004中7.1~7.2条规定执行。附加说明
本标准由中国轻工总会质运标准部提出。本标准由全国纫机标准化中心归口。本标准由上海缝纫机螺丝厂负责起草。本标准主婴起草人徐明华、陈大东、张月香。369
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
