GB/T 4458.3-2013 机械制图 轴测图
GB/T4458.3-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

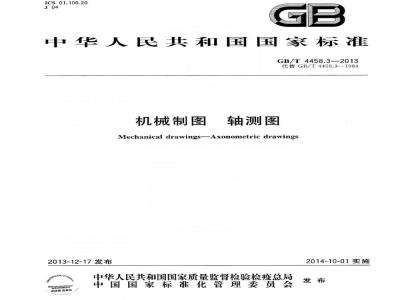

ICS01.100.20
中华人民共和国国家标准
GB/T4458.3—2013
代替GB/T4458.3—1984
机械制图
轴测图
Mechanical drawings-Axonometric drawings2013-12-17发布
中华人民共和国国家质量监督检验检疫总局Rooo
涂晨查真伪
中国国家标准化管理委员会
2014-10-01实施
规范性引用文件
术语和定义
一般规定
尺寸注法
管路系统轴测图的表示法
附录A（资料性附录）
轴测分解图
GB/T4458.3—2013
本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T4458.3—1984《机械制图轴测图》。
本部分与GB/T4458.3—1984相比主要技术变化如下：增加了“范围”“规范性引用文件”“术语和定义”，并添加了相关内容；一为标准中的图例增加了相应的图名；增加了4.3“三维图样的要求”；增加了第7章“管路系统轴测图的表示法”；删除了附录A。
本部分由全国技术产品文件标准化技术委员会（SAC/TC146）提出并归口。GB/T4458.3—2013
本部分起草单位：中机生产力促进中心、合肥凯邦电机有限公司、中国电子科技集团公司第三十八研究所、北京科新纪元信息技术有限公司、安微红桥金属制造有限公司、大连海事大学、合肥工业大学、江苏理工学院。
本部分主要起草人：杨东拜、张小军、李荣、张祥祥、程五四、陈兴玉、陈帝江、刘静、余昌国、金陈义李克顺、李岱松、张红旗、高宏伟、邹玉堂、李学京、王槐德本部分所代替标准的历次版本发布情况为：GB/T4458.3—1984。
1范围
机械制图
轴测图
GB/T4458的本部分规定了三种常用的轴测图的绘制方法。本部分适用于手工及计算机绘制轴测图；也适用于三维模型投影工程图。2规范性引用文件
GB/T4458.3—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4457.4机械制图图样画法图线管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法GB/T6567.5技术制图
GB/T14692技术制图投影法
GB/T16948技术产品文件词汇投影法术语GB/T26099.4机械产品三维建模通用规则第4部分：模型投影工程图3术语和定义
下列术语和定义适用于本文件，3.1
日axonometricdrawings
轴测图
将物体连同其参考直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的图形
axesangle
轴间角
轴测图中两轴测轴之间的夹角
coefficientof axialdeformation轴向伸缩系数
轴测轴上的单位长度与相应投影轴上的单位长度的比值。OX，OY、OZ轴上的伸缩系数分别用P、q和r简化表示。
4一般规定
4.1理论上轴测图可以有无数种，但从作图简便等因素考虑，一般采用下列3种：4.1.1正等轴测图，简称正等测（如图1)。1
GB/T4458.3-2013
立方体
p=q=r=l
图1正等轴测图
4.1.2正二等轴测图，简称正二测（如图2）。立方体
4.1.3斜二等轴测图，简称斜二测（如图3）。立方体
轴测轴的位置
正二等轴测图
轴测轴的位置
p=ri=1
q1=1/2
图3斜二等轴测图
轴测轴的位置
必要时允许采用其他轴测图。
4.2轴测图的轴间角和轴向伸缩系数GB/T4458.3-—2013
绘制正等测、正二测轴测图时，其轴间角和轴向伸缩系数（力、9和r）按图1、图2的规定。绘制斜二测轴测图时，其轴间角和轴向伸缩系数（p1vqi、r1)按图3的规定。4.3三维图样的要求
三维模型形成三维图样时应按本部分的相关规定绘制和标注。5画法
5.1轴测图中一般只画出可见部分，必要时才画出其不可见部分5.2与各坐标平面平行的圆（如直径为d）在各种轴测图中分别投影为椭圆（只有斜二测中正面投影仍为圆）如图4、图5和图6所示。
椭圆1的长轴垂直于Z轴
椭圆2的长轴垂直于X轴
椭圆3的长轴垂直于Y轴
各椭圆的长轴：
各椭圆的短轴：
图4与各坐标平面平行的圆在正等轴测图中的投影3
GB/T4458.3—2013
椭圆1的长轴垂直于Z轴
椭圆2的长轴垂直于X轴
椭圆3的长轴垂直于Y轴
各椭圆的长轴：
椭圆1、2的短轴：
椭圆3的短轴：
C,D10.94d
图5与各坐标平面平行的圆在正二等轴测图中的投影椭圆1的长轴与X轴约成7°
椭圆2的长轴与Z轴约成7°www.bzxz.net
椭圆1、2的长轴：
椭圆1、2的短轴：
图6与各坐标平面平行的圆在斜二等轴测图中的投影GB/T4458.3—2013
5.3表示零件的内部形状时，可假想用剖切平面将零件的一部分剖去。各种轴测图中剖面线应按图7、图8和图9的规定画出。
在轴测装配图中，可用将剖面线画成方向相反或不同的间隔的方法来区别相邻的零件（图10）。图7轴测剖视图（一）
图8轴测部视图（二）
GB/T4458.3—2013
图9轴测部视图（三）
图10轴测装配剖视图
5.4剖切平面通过零件的肋或薄壁等结构的纵向对称平面时，这些结构都不画剖面符号，而用粗实线将它与邻接部分分开（图11）；在图中表现不够清晰时，也允许在肋或薄壁部分用细点表示被剖切部分(图12)。
图11肋等结构轴测剖视表示法（一）图12肋等结构轴测剖视表示法（二）GB/T4458.3--2013
5.5表示零件中间折断或局部断裂时，断裂处的边界线应画波浪线，并在可见断裂面内加画细点以代替剖面线（图13、图14)。
图13轴测图中的断裂画法
GB/T4458.3—2013
图14轴测图中局部视图的表示法6在轴测装配图中，当剖切平面通过轴、销、螺栓等实心零件的轴线时，这些零件应按未剖切绘制。5.6
6尺寸注法
轴测图中的线性尺寸，一般应沿轴测轴的方向标注。尺寸数值为零件的公称尺寸。尺寸数字应按相应的轴测图形标注在尺寸线的上方。尺寸线必须和所标注的线段平行，尺寸界线一般应平行于某一轴测轴。当在图形中出现字头向下时应引出标注，将数字按水平位置注写（图15、图16、图17）。图15轴测图中线性尺寸注法（一）轴测图中线性尺寸注法（二)
图17轴测图中线性尺寸注法（三）GB/T4458.3—2013
6.2标注圆的直径、尺寸线和尺寸界线应分别平行于圆所在的平面内的轴测轴，标注圆弧半径或较小圆的直径时，尺寸线可从（或通过）圆心引出标注，但注写数字的横线必须平行于轴测轴（图18、图19）。图18轴测图中圆的尺寸注法（一）图19轴测图中圆的尺寸注法（二）6.3标注角度的尺寸线，应画成与该坐标平面相应的椭圆弧，角度数字一般写在尺寸线的中断处，字头9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
