GB/T 28738-2012 全玻璃真空太阳集热管内置式带翅片的金属热管
GB/T28738-2012
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

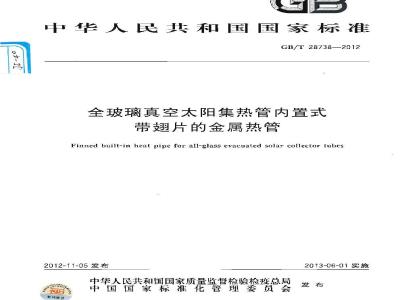

ICS27.160
中华人民共和国国家标准
GB/T 28738—2012
全玻璃真空太阳集热管内置式
带翅片的金属热管
Finned built-in heat pipe for all-glass evacuated solar collector tubes2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
教盈防径
2013-06-01实施
1范围
2规范性引用文件
3术语和定义下载标准就来标准下载网
4产品结构与标记
5技术要求
6试验方法：
检验规则
标志、包装、运输、贮存
金玻璃真空太阳集热管内置式带翅片的金属热管典型结构示意图太阳能重方热管和传热翅片的结构尺寸表
表2太阳能重方热管材质符号表
表3传热超片材料符号表
表4全破璃真空太阳集热管内置式带翅片的金质热管试验工况传热功率指标表5
仪器设备要求
GB/T28738--2012
本标准按照GB/T1.1--2009给出的规则起草本标准山全国太阳能标推化技术委员会（SAC/TC402)提出并归口。G3/T28738—2012
本标准起草单位：中国标准化研究院、案夏太阳能股份有限公司、合肥爱迪节能技术有限声任公司、深圳市嘉普通太阳能有限公司、北京清华阳光能源开发有限责任公司，皇明太阳能股份有限公司、太阳雨太阳能有限公司、山东力诺新材料有限公司、究州市晶冠玻璃有限公司、江苏省华扬太阳能有限公司，嘉兴市同济阳光新能源有限公司、江苏赫特节能环保有限公司、江苏贝德莱特太阳能科技有限公司、浙江斯帝特新能源有限公司、国家太阳能热水器质量蓝督检验中心（北京）。本标准主要起草人：贾铁鹰、肖红升、刘军、刘学真、韩成明、康延滨、焦背太、李业博、朱庆平、黄永伟、析会强、张红、祈国平、邱培忠，何涛、冯爱荣、黄祝连、邓昱、王聪辉。1范围
全玻璃真空太阳集热管内置式
带翅片的金属热管
GB/T 28738-—2012
本标准规定了全玻璃真空太阳集热管内暨式带翘片的金属热管的术语和定义，产品结构与标记，技术要求，试验法，检验规则标志、包装.运输以及存。本标准适用于内置在全玻璃真空太阳集热管内的带传热翅片的重力金属热管，2规范性引用文件
下列文件对于本文件的应用足必不可少的。凡是注日期的引用文件，仅日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB3100国际单位制及其应用
GB/T12936太阳能热利用术语
GB/13381机电产品包装通用技术条件GB/T 11811热管术落
CB/T24767太阳能票力热管
Iso9.188太阳能语(olarenergyVacabulsry)3术语和定义
GB 3100、GB/T12936,GB/T 14811,ISO 9488界定的以及卜列术语机定义适用于本文件3.1
全玻璃真空太阳集热管内置式带翅片的金属热管Finned built-in heat pipe forall-glass eacuatedsolar collector tubes
出太阳能重力热管和装配在热管上的传热翅片构成，内置于全玻璃真空太阳集热管内并用以将其吸收的热量传递给重力热营中被加热工质。3.2
试验工况传热功率heat transfer power during testing condition在规定的试验工况下，全玻璃真空太阳集热管内暨式带翅片的金属热管的传热功率。4产品结构与标记
4.1产品结构图示
产品结构图示见图1。
GB/T 28738—2012
说明：
一重力热管冷凝段：
重力热管绝热段：
重热蒸发段；
传热翅片：
再力热管冷凝段直径，
重力热管热发复直径
传热塑片直经：
重力热营总长度
传热塑房总长
4.2结构尺寸
筛规图
b)A-A 面图
全玻璃真空太阳集热内置式带翅片的金属热管典型结构示意图全玻璃真空太阳集熟替内置式带妞片的金属热管应满足其所配童使用的全玻璃真空太阳集热管的尺寸要求。太旧能重力热管和传热翅片的结构尽寸按表1选取。表
全玻璃真专太阳集熟管
内皱璃音外径/累鼓璃背外径/长度37/47/1500或4768/1500
37/47/1800或47/58/1800
47/58/2100
4.3产品标记
4.3.1标记内容
本阳能重力热管和传热想片的结构尽寸执管总长康m
等经热管
变径热管
1485~1500
1785180m
20085-2100
全玻离真空太阳集热管内置式带翅片的金属热管产品标记由四部分组成第二部分
第一部分
第三部分
第四部分
表示改避序号
专热封片总长度/
1300~1420
1 600 ~1 780
19002000
表示传热翅片材质／尺寸
表示太阳能重力热管材质／尺寸表示全玻璃真空太阳集热管内置式带翅片的金属热皙
GB/T 28738-2012
第一部分：用汉语拼音字母RG表示全玻璃真空太阳集热管内置式带翅片的金属热管。第二部分：用表2所示的汉语拼音字母表示太阳能重力热管材质，表2中未表示的太阳能重力热管材质一般用其汉语拼音的第一个字母表示。用阿拉伯数字表示太阳能重力热管的冷凝段和蒸发段的外径以及热管的总长度，以毫米（mⅡ)为单位，相邻各部分之间用\×\隔开。表2太阳能重力热管材质符号表
重力热管材质
不锈钢
第三部分：用表3所示的汉语拼音宇母表示传热翅片材料表3中未表示的材料一般用其汉语拼音的第一个字母表示，用网拉伯数字表示传熟翅片的直径和长度，以毫米（mm）为单位，相邻各部分之间用“×”隔开。
表3传热翅片材料符号表
传热翅片材料
第四部分：用拉伯数字表示该型号的全玻育真空太阳集热管内置式带塑片电金属热管改进序号。在各邻部分之间用
标记示例
“隔开
适用：外程
58mm、长度1800mm的全玻璃真空太阳集热管，长度1800m班冷凝段外径14mm.蒸发段外径10mm的铜质重方热管，所带铝质传热翘片直径47mm，长度78mm，产品标记示例如下：
RG—T/1410X1800
L/47X1780
改进序号为1型
传热翅片材质为铝，直径47mm，长度1780mm热管材质为铜、冷凝段南外径14mm，蒸发段的外径10mm，热管的前长度1800mm
全玻璃县空太阳集热管内置式带翅片的金属热管5技术要求
外观尺寸
5.1.1太阳能重方热管表面不得有明显褶皱,纱眼、裂纹、凹陷、锈蚀现象，焊点，焊口应平整光滑。5.1.2太阳能重力热管壁厚，长度公差、直径公差应满足GB/T24767的要求。5.1.3传热翅片表面不得有明显变形、裂纹、褶皱和锈蚀的现象，其端面半整，无明显毛刺和飞边等缺路。
传热翅片厚度应均匀，且具有一定的弹性;传热翅片长度允差应不大于长度标称尺寸的二0.5%。5.1.5传热翅片在太弱能重力热管上结合紧密，不松动。3
TKAoNiKAca
GB/T28738—-2012
5.2启动温度
全玻璃真空太阳集热管内置式带翅片的金展热管启动温度应不大于30℃。在热源温度为30℃土0.5℃的状况下,热管冷凝段启动温度应不小下23℃。5.3耐温性能
全玻璃真空太阳集热管内置式带翅片的金热管在进行一25℃的耐低温性能和250℃的耐高温性能试验后，热管管壁应无裂纹，破损现象，外形无明显变形，封口及焊无泄漏以及其他损坏，5.4温差
将全玻璃真空太阳集热管内置式带翅片的金属热管放置于温度为90 ℃土0.5℃恒温水浴中,水浴温度与所测得冷凝段的温差应不大于10 ℃。5.5试验工说传热功率
全玻璃真空太阳集热管内置式带翅片的金属热管试验工况传热功率应符合表1规定。表4全玻璃真空太阳集热管内置式带翅片的金属热管试验工况传热功率指标长渡?mm
蒸发端直径/mm
试验方法
外观尺寸检查
1 Coc1 500
1 50--2 3C0
试检上况传热功率/W
6.1.1按5.1.1要求,以目测方法检查重力热管的外观。≥2000
6.1,2量方热管尺寸测量成在常温下进行，壁厚用精度不低于0.01m也测量仪器测量：直径用精厚不低于 0. 02 mm 的测显仪器测显;长度用精度不低于 1 n亚 的测辈仪器测量。6.1.3按5.1.3要求，检查传热翅片的外观。6. 1. 4传热翅片的尺寸测量应在常温下进行,传热翅片长度允差用精度不低于 1 mm 的测量仪器测量。
6.1.5按5.1.5要求，检查传热翅片与太阳能重力热管结合紧密性。6.2启动温度试验
6.2.1试验条件
在室内进行测量,空内环境温度控制在20士1℃。6.2.2试验装置和仪器
启动温度试验装置和仪器由恒温水浴和温度测量系统组成。4
6.2.3试验方法
GB/T 28738—2012
将全玻璃真空太阴集热管内置式带翅片的金属热管总长度的1/6（从蒸发段端头算起)垂直浸人恒温水浴中加热,恒温水浴温度为 30 ℃士0. 5 ℃;测量距冷凝段项端 1.8 mm ~~ 22 mm 处的温度;在20 min 内,所测得玲凝段温度应不小于23℃。6. 2. 4仪器设备要求
温度测量的准确度应为士0. 2 ℃;计时器误差不大于 1 min/d。6. 3耐温性能
耐低温性能试验
6. 3.1. 1试验条件;试验期间室内环境温度为 15℃~35℃,恒温水浴温度为 60 ℃士1 ℃,冷冻湿度-25 ±2 ℃.
6.3.1.2试验装置和仪器：由玲冻设备，恒温水浴和温度测量系统组成。6.3.1.3试验方法将全玻璃真空太阳集热管内暨式带翅片的金属热管以大于30°倾角，放人温度东设备内5而后将其取出并将蒸发段放置在温度不假于5025℃±2℃的冷
℃、深度不小于
200mm的
水浴中，待热管启动5m后，再将其放人温度一25C土2的冷冻设奇内，如此反复10次，全玻璃真空太阳集热管内置式带塑片的金属热管应无陈损现象且满足5.1中相关要求6. 3 1. 4
仅器设备要求：温度测量的准确度应为土0.5，计时器误差不大于1m/d耐高温性能试验
试验条件：试验期间室内环境温度为15℃-35℃加热温度250℃士5由加热设备和温度测量系统组成武验装置和仪器
订验方去：将全玻璃真空太阳集热管内置式带翅片的金属热管置于恒温加热装内加热，加士5C.保温24h后，全玻璃真空太阳集热管内置式带超胃的金属热音随加热装热装置升温室250
置冷却至 80 后取出,检查其有无损坏且满足 5. 1中相关要求。6.3.2.4仪器设备要求：温度测量的准确度应为±0.5C：计时器误差不大手1n/d，6.4
温差试验
试验条件
在室内进行测量，室内环境温度在15C~30℃范围内6.4.2试验装置和仪器
同6.2.2。
6. 4. 3试验方法
将全玻璃真空太阳热管内置式带翅片的金属热管总长的3/5~2/3(从蒸发段端头算起)以倾角为 60°~90°插人恒温水浴中,恒温水浴温度为 90℃上0. 5℃。测量距冷凝段项端 20 mm士2mm处的温度;在 1 min时间内,水裕温度与所测得冷凝段温度的温差应不大于 10 ℃，6.4.4仪器设备要求
同6.2.4折
TKANiKAca-
GB/T 28738-2012
6.5试验工况传热功率试验
6. 5. 1试验条件
试验条件如下所示：
在室内进行试验，环境温度在25℃C~-35℃a)
b）相对湿度不大于80%：
压力为当地大气压力。
6.5.2试验装置和仪器
试验工况传热功率试验装置由恒温冷水水套、恒温热水水套、流量测量装置和温度测量仪器组成。6.5.3试验方法
全玻璃真究太阳集热管内置式带翅片的金属热管蒸发段采用恒温热水进行加热；冷凝段采恒温冷水进行冷却，绝热段和冷热水套外部均需保温，以减少热损尖。在热水水套内和冷凝段进山水口分别安装温度测量仪器；冷水进水口安装流量测量装置。绝热段中闽安装一个温度传撼器
试验时全毁璃真空太阳集热管内置戏带翅片的金属热管的安装领角应大于30°。热水水套内水温，控制在70℃土1℃；冷水进口水温T：控制在30℃士0.2℃，凋节冷水流量，当冷水进出口水温温差(T，一T大上或等于？℃，H固定在势管绝热没的温度传感器T，的温度在5min内变化小于1C时热管的工作达到稳定状态，开始记录冷水进出水口温度和冷水的质量流量的数糖。6.5.4试验工况传热功率计算
全玻璃真空太阳集热管内置式带题片的金局热管试验工况传热功率由冷水获得的热量计算，见式(1)：
Q-GG,'AT
或中：
Q—试验工况传热功率,单位为瓦();G-一水的质量流量，单位为千克每秒(kg/s)：c，—水的比热容，单位为焦舒干克摄氏度[/(kg·)]；AT一-进出口水温差，见式(2),单位为摄氏度（℃)。AT=T,-T
T，—一玲水进口温度,单位为摄氏度（℃）;T一：-冷水出口温度,单位为摄氏度(℃)6.5.5仪器设备要求
试验1况传热功率测试所用仪器设备精度要求见表5。表 5仪器设备要求
环境空气温度
冷水进口温度
仪器精度
冷水出口温度
热水水套内水的温度
表5（续）
全玻璃真空太阳集热管内置式带翅片的金属热管绝热段温度沉母
7检验规则
格验类别
GB/T28738-2012
仪器精度
1 min/d
全玻璃真空太阳集热管内置式带翅片的金属热管检验分为出厂检验和型式检验，7.2出厂检验
7.2.1产品在出厂前必须函个举行出厂检验。7.2.2出厂检验按5.1不含热壁厚检查）5.4的要求进行检验。7.2.3出厂检验判定规则：
出厂检验中凡各项检验全部合格者，判为合格产品。凡有一项检验不合格者即为不合格产品。7.3型式检验
在正常情况下，每年应至少进行一次型式检验：产品有下列情况之一时，应随时进行型式检验：新产品试制定型时；
改变产品结构、材料、工艺而影响产品性能时；停产超过半年，核复生产时：
国家质量监督检验机构提出进行型式检验的要求时。7.3.2
型式检验样品应在出厂检验合格的产品中随机抽取，抽取的样品不少于2支，型式检验项目按第5章各项进行，结果应符合本标准要求。型式检验中各项检验全部合格者，划为合格产品。凡有一项检验不合格者即为不合格产品。8标志，包装.运输、贮存
8.1产品标志
产品应在明显位置设有清晰、不易消除的标志。标志应包括但不限于制造厂家，产品名称，商标，产品型号，工作压力，制造日期或生产批号、改进型号等信息。8.2包装
8.2.1包装方法应采用箱装。位装箱应符合GB/T13384的规定。8.2.2包装箱的标志应符合G3/T191的规定。8.2.3包装箱上还应位括以下内容：7
TKANiKAca
GB/T 28738-2012
制造厂名称和地址；
产品名称，
商标，
产品标记；
产品数量：
允许垂直雄码层数；
外形尺寸（长×宽高)；
整箱的质量；
制造目期或生产批号
执行标准号。
包装箱内应附有检验合格证。
8.3运输
产品在装卸和运输过程中，不得遭受强烈颠簸、震动、挤压，不得受潮、雨淋，不得出现全玻璃真空太阳集热管内置式带翅片的金属热管变形或磨损。8.4贮存
8.4.1产品应存放在道风、T燥的仓库内，8.4.2产品不得与易燃物品皮化学腐蚀物品混放8
GB/T 28738-2012
中华人民共和巨
国家标推
全玻璃真空太阳集热管内置式
带翅片的金属热管
G9/T 28738--2012
中国标准出版长出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区兰里河北街16号（100015)网址 spc, net, cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)65523916
中厚标准出版社案皇岛印刷广印刷客地新华书店经销
开本 880×1230 1/16印张 1字数 17 千字2013年1月第一版，2013年1月第一次印刷书号：1550661-16160定价18.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
KAoNiKAca
