ICS_91.140

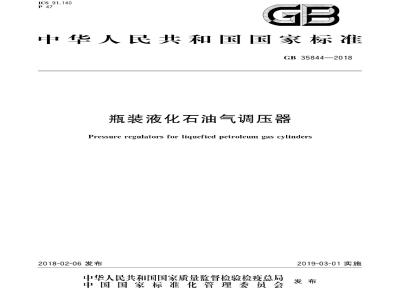

中华人民共和国国家标准
GB35844—2018
瓶装液化石油气调压器
Pressure regulators for liquefied petroleum gas cylinders2018-02-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2019-03-01实施
规范性引用文件
术语和定义
分类和型号
5要求
试验方法
实验室条件
外观检查
气密性试验
关闭压力试验
出口压力试验
调压静特性试验
机械强度试验
机械耐用性试验
耐腐蚀性试验
非金属零部件耐液化石油气性能试验结构检查
检验规则·
出厂检验
型式检验
标志、警示和使用说明书
警示·
8.3使用说明书：
9包装、运输和贮存wwW.bzxz.Net
包装·
9.2运输
9.3贮存·
附录A（规范性附录）调压器进口手轮连接接头次
附录B（规范性附录）
调压器进口快装连接接头（直径20mm）附录C（规范性附录）带有压力或流量安全装置的调压器性能要求GB35844—2018
iiiKAoNikAca
本标准全部技术内容为强制性的前言
本标准按照GB/T1.1一2009给出的规则起草。本标准由中华人民共和国住房和城乡建设部提出并归口。GB35844—2018
本标准起草单位：中国市政工程华北设计研究总院有限公司、创尔特热能科技（中山）有限公司、宁波万安股份有限公司、中山卡瓦尼亚燃气控制系统有限公司、陕西大唐燃气安全科技股份有限公司、惠东县安力减压阀制造厂、罗达莱克斯阀门（上海）有限公司、慈溪市博特曼电器有限公司、宁波山丰阀门有限公司、宁波璐美燃气具阀门有限公司、国家燃气用具质量监督检验中心。本标准主要起草人：翟军、李军、游锦堂、张枫、廖德锦、刘波、杨振南、李斌、张军飞、叶晶、吴峰、于雪连。
iKAoNi KAca
iiKANiKAca
1范围
瓶装液化石油气调压器
GB35844—2018
本标准规定了瓶装液化石油气调压器（以下简称调压器）的分类和型号、要求、试验方法、检验规则，标志、警示和使用说明书，包装、运输和贮存。本标准适用于进口压力为0.03MPa～1.56MPa额定出口压力为2.80kPa.额定流量小于或等于2m/h，使用环境温度为一20℃～十45℃的家用瓶装液化石油气调压器（以下简称家用调压器）；以及进口压力为0.03MPa~～1.56MPa，额定出口压力为2.80kPa或5.00kPa，额定流量小于或等于3.6m/h，使用环境温度为一20C十45C的商用瓶装液化石油气调压器（以下简称商用调压器）。本标准所提到的压力值凡未标注的均指表压。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T196
GB/T197
GB/T1690
GB/T1804
普通螺纹基本尺寸
普通螺纹公差
硫化橡胶或热塑性橡胶耐液体试验方法一般公差未注公差的线性和角度尺寸的公差GB/T 2828.1
GB/T3181
GB/T3934
GB/T 5231
GB/T7307
GB/T10125
GB/T13818
GB/T 15115
JB/T11492
3术语和定义
计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划漆膜颜色标准
普通螺纹量规技术条件
加工铜及铜合金牌号和化学成分55°非密封管螺纹
人造气氛腐蚀试验
盐雾试验
压铸锌合金
压铸铝合金
燃气管道用铜质球阀和截止阀
下列术语和定义适用于本文件。3.1
调压器
regulator
在进口压力，流量和温度范围内，始终保持出口压力处于预设范围内的装置。主要部件示意图见图1。
iiKANiKAca
GB35844—2018
说明：
区区X区
XXXXXXXXXXXXXXXX
承压组件（上壳体、呼吸孔，弹簧和弹簧调节盖）：2-
感压组件（膜片和膜板）；
连接组件（进口和出口连接接头）；下壳体；
机械联动组件（杠杆、连接件）；调压组件（阀座和阀垫）。
图1调压器的主要部件
quickcoupling
快装机构
不借助工具就能将调压器安装在气瓶阀门上的非螺纹连接机构3.3
手动关闭机构
manualclosingdevice
安装在调压器上通过手动动作来关闭燃气流量的操作机构（如手柄、旋钮等）。3.4
self closing valve
自闭式瓶阀
安装在气瓶上且当拆除安装在其上面的调压器就能实现自动切断燃气流量的阀门。3.5
referencestate
基准状态
温度为15℃、绝对压力为101.325kPa时的干燥气体状态。3.6
最大出口压力
maximumoutletpressure
在进口压力范围内，10%～100%流量范围内，调压器的最高出口压力值。3.7
最小出口压力minimumoutletpressure在进口压力范围内，10%～100%流量范围内，调压器的最低出口压力值。3.8
lock up pressure
关闭压力
在进口压力范围内，关闭调压器出口阀门，当流量等于零时，调压器出口所达到的稳定压力值。2
-iiiKAoNniKAca
额定流量
nominal flow
GB358442018
调压器在最小进口压力和最小出口压力下通过的试验介质折算为基准状态下20Y基准气的规定体积流量，单位为立方米每小时（m3/h）。3.10
setting condition
设定状态
调压器出厂时所调定的压力流量状态。3.11
调压静特性曲线
static characteristic curve
当固定进口压力为某一值时，调压器出口压力与流量变化的关系曲线（包括流量增大和流量减小过程）。
4分类和型号
4.1分类
4.1.1按用途分为家用（代号JYT）与商用（代号SYT）。4.1.2按额定流量分类见表1。
4.1.3按调压器具有的安全功能分为超压切断（代号C）、低压切断（代号D)和过流切断（代号L），无安全功能（代号省略）。
4.1.4按进气口连接方式分为手轮螺纹连接（代号省略）与快装连接（代号K）。4.1.5按出气口连接方式分为软管连接（代号省略）与螺纹连接（代号螺纹尺寸）4.2型号
4.2.1型号编制
产品特征或序号（制造厂自行编制）出气口连接方式（代号）
进气口连接方式（代号）
安全功能（代号）
额定流量（单位：m/h，取小数点后1位）液化石油气调压器（按用途分类）注：当进气口连接代号，出气口连接代号和产品特征或序号的代号均省略时，之前的“”符号也省略。4.2.2示例
额定流量为0.6m/h，进气口为快装连接，出气口为G1/2螺纹连接，带有超压切断、低压切断和过流切断安全功能的家用液化石油气调压器的型号表示为：JYTO.6CDL-K/1/2。5要求
5.1材料
5.1.1一般要求
所有与液化石油气接触的零部件应采用耐液化石油气腐蚀的材料制造。3
GB35844—2018
5.1.2金属零部件
5.1.2.1壳体材料应采用符合GB/T15115规定的YL102压铸铝合金或符合GB/T13818规定的YX040压铸锌合金或同等级以上其他材料。5.1.2.2铜制零部件应采用符合GB/T5231规定的HPb59-1铅黄铜，不应采用铸造铅黄铜。5.1.2.3进气口接头的螺纹部分应由5.1.2.2规定的材料制成，使用的材料及生产过程不应产生应力腐蚀的风险。
5.1.3非金属零部件
5.1.3.1橡胶膜片不应有气泡、缺胶、脱层等缺陷，表面应平滑5.1.3.2橡胶件在20C土5℃的正戊烷液体中浸泡72h，取出5min内质量变化率与体积变化率均不应超过士20%；在于燥空气中放置24h后质量变化率与体积变化率均不应超过一10%～十5%。5.1.3.3塑料件在20℃土5℃的正已烷液体中浸泡72h后不应出现收缩、扭曲变形、破裂或其他明显的缺陷。
5.2结构
5.2.1一般要求
5.2.1.1调压器的所有零部件不应含有可能导致调压器磨损、损坏或错误操作的尖锐边角或边缘。5.2.1.2用于组装和固定调压器零部件的螺丝孔、轴钉孔等不应穿透燃气通路，且孔和燃气通路之间的壁厚不应小于1mm
5.2.1.3调压器应采取可靠措施防止改变调压器的设定状态。调压器设定状态的调节部件应被封固。5.2.1.4调压器出厂后不应拆卸维修5.2.1.5
一般金属零部件应采取适当的防腐蚀表面处理5.2.2调压器的感压组件
5.2.2.1感压组件的尺寸、形状及装配方法应避免对膜片造成损坏。感压组件的设计和制造应能确保调压器的性能符合5.3.6的规定。5.2.2.2
5.2.3调压器的调压组件
5.2.3.1在关闭状态下，调压组件的作用就相当于进口压力和出口压力之间的密封件。仅在燃气流动时调压组件才会动作。
5.2.3.2调压组件的气密性、关闭压力和出口压力应不受接头的拉伸强度及弯曲强度的影响5.2.4调压器的承压组件
5.2.4.1上、下壳体的设计应能确保膜片牢固的处于其安装位置上。5.2.4.2
呼吸孔应符合下列要求：
呼吸孔的位置应减少意外堵塞的风险，当其横截面大于3mm时应防止雨水渗人；a)
呼吸孔的结构应防正异物穿过呼吸孔对调压器的内部元件造成意外损坏。5.2.5调压器的接头组件
5.2.5.1调压器进口侧应设过滤网或其他防止杂质影响调压器性能的装置。2进气口连接和尺寸应符合下列要求：5.2.5.2
GB35844—2018
调压器进气口处采用手轮螺纹连接时，手轮螺纹应为M22X1.5LH.精度等级不应低于6g，且ao
应符合GB/T196、GB/T197的规定。手轮外径应大于或等于50mm，手轮宽度应大于或等于9mm。进气口接头应符合附录A的规定；b）调压器进气口处采用快装连接时，应符合附录B的规定。5.2.5.3家用调压器出气口应采用螺纹连接或软管连接，商用调压器出气口应采用螺纹连接。调压器出气口接头采用管螺纹连接时，应采用符合GB/T7307、JB/T11492的规定、G3/8及以上尺寸的管外螺纹。家用调压器出气口接头采用软管连接时，接头尺寸应符合图2的规定，未注尺寸公差应符合GB/T1804中m级的规定。
单位为毫米
图2调压器出气口软管接头
5.2.5.4家用调压器出气口为软管接头时应设置过流切断安全装置。5.2.5.5快装机构应符合下列要求：7
手动关闭机构处于“开”的位置时，应不能在气瓶阀上安装或拆卸调压器。在操作手动关闭机构打开或关闭时，不应出现意外断开的情况；当切断气体和断开装置的功能被集成为一个控制部件时，应有机械装置防止控制部件在调压b）
器被拆卸前完成单一的功能动作。5.2.5.6
安装在自闭式瓶阀上的调压器应符合下列要求：安装到自闭式瓶阀上的调压器应通过其进气端的手动关闭机构来打开或关闭燃气供应。打开及关闭标志应在使用位置清楚地标识；当在自闭式瓶阀上进行操作或旋转调压器时，即使手动关闭机构被意外地保持在开启状态下，此时也应保持调压器的外密封性。在拆卸调压器时，只充允许连接处所容纳的燃气外泄。5.2.6调压器带有压力或流量安全装置时应符合附录C的规定。5.3性能
基本参数
调压器基本参数见表1。
表1基本参数
额定出口压力p/kPa
额定流量qn/（m/h）
进口压力p./MPa
最大出口压力上限p2max/kPa
基本参数
0.03~1.56
GB35844—2018
最小出口压力下限p2m/kPa
关闭压力ph/kPa
5.3.2外观
表1（续）
基本参数
调压器壳体外观不应有裂纹、夹杂物、凹凸等缺陷。外表面涂料应均匀、色泽一致，无起皮、龟裂、气泡等缺陷。商用调压器应采用GB/T3181规定的R05桔红警示色。5.3.3
气密性
调压器气密性
调压器气密性应符合下列要求：a)
当调压器出气口接头为软管连接或螺纹连接且尺寸小于或等于G1/2时，泄漏量应小于15mL/h;
当调压器出气口接头为螺纹连接且尺寸大于G1/2时，泄漏量应小于30mL/h。b）
手动关闭机构气密性
手动关闭机构在15kPa和1.76MPa气压下不应泄漏5.3.4关闭压力
调压器关闭压力应符合表1的规定。5.3.5出口压力
调压器出口压力应符合表1的规定。5.3.6调压静特性
5.3.6.1在调压静特性试验中，调压器不应出现异常响声或异常抖动。5.3.6.2调压静特性曲线
调压器静特性曲线至少应包括4条曲线，分别为试验环境温度20℃土5℃下进口压力为0.03MPa和1.29MPa的曲线、试验环境温度一20℃士2℃下进口压力为0.03MPa的曲线和试验环境温度为45℃士2℃下进口压力为1.29MPa的曲线。这些曲线应位于ABCDE边界的范围内（见图3）。6
