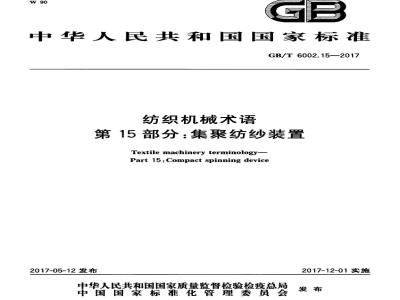

中华人民共和国国家标准
GB/T6002.15-2017
纺织机械术语
第15部分：集聚纺纱装置
Textilemachinery terminologyPart15:Compact spinningdevice2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施
GB/T6002《纺织机械术语》共分为以下几个部分：第1部分：纺部机械牵伸装置：
一第2部分：纺前准备、纺和并（抢）机械等效术语一览表；
一第3部分：环锭纺纱、抢线锭子等效术语一览表；一第5部分：络筒机；
第6部分卷纬机，
第7部分：转杯纺纱机；
第9部分：针织机分类和术语：
第10部分：织造前经纱准备机械；第12部分：染整机械及相关机械分类和名称；第13部分：染整机械拉幅定形机；一第14部分：卷绕基本术语：
第15部分：集聚纺纱装置。
本部分为GB/T6002的第15部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。GB/T6002.15—2017
本部分起草单位：国家纺织机械质量监督检验中心、经纬纺织机械股份有限公司榆次分公司、常州市和纺织机械制造有限公司，日照裕华机械有限公司，安徽八一纺织器材有限公司，宁波德昌精密纺织机械有限公司、江南大学、广东省东莞市质量技术监督标准与编码所。本部分主要起草人：彭宝瑛、田克勤、胡文君、李朋业、肖国华、徐时平、谢春萍、宛霞。1
iiikAoNhiAca
GB/T6002.15—2017
绘制集聚纺纱装置时，纤维需从右面喂人。在本部分中，各种型式集案纺纱装置示意图都画成水平位置，但并不代表它们在机器上的实际位置（例如集聚纺纱装置在机器上可以倾斜5°、15°35°45°60°或90°）。iiKAoNhiKAca
纺织机械术语
第15部分：集聚纺纱装置
GB/T6002的本部分规定了集聚纺纱装置及其主要零部件的术语和定义。本部分适用于集聚纺纱装置及其主要零部件。2术语和定义
集聚纺纱compactspinning
GB/T6002.15-2017
环锭细纱机上纤维须条在牵伸后、加抢前增加集聚过程，使纤维集聚致密，以减少成纱毛羽，提高成纱强力的纺纱工艺。
compact spinning device
集聚纺纱装置
实施集聚纺纱工艺的装置。
负压式集聚纺纱装置
fpneumatic compacting device采用负压气流实现集聚纤维须条作用的纺纱装置。2.2.1.1
集聚圈型纺纱装置
compacting apron spinning device采用网格圈或打孔胶圈实现集纤维须条作用的纺纱装置。2.2.1.1.1
三罗拉集聚纺纱装置wwW.bzxz.Net
f three-rollers compact spinning device在环锭细纱机三罗拉牵伸装置的输出端，增加输出上罗拉（2.3）、网格圈（2.10）、异形管（2.8）及负压系统的纺纱装置（见图1）。
注：图中数值为相关术语的编号。2.2.1.1.2
四罗拉集纺纱装置four-rollerscompactspinningdevice在环锭细纱机三罗拉牵伸装置的输出端，增加对输出罗拉（2.3，2.4），网格围（2.10），异形管（2.8）及负压系统的纺纱装置（见图2）。1
HiiKAoNniKAca
GB/T6002.15—2017
注：图中数值为相关术语的编号。2.2.1.1.3
打孔胶圈集聚纺纱装置perforated aproncompact spinningdevice在环锭细纱机三罗拉牵伸装置的输出端，增加一对输出罗拉（2.3、2.4）、打孔胶圈（2.11）、中空胶圈架(2.17)及负压系统的纺纱装置（见图3）。2.17
注：图中数值为相关术语的编号。图3
集聚罗拉型纺纱装置compactingrollerspinningdevice采用特种形状和结构的罗拉实现集聚纤维须条作用的纺纱装置，2.2.1.2.1
网孔罗拉集聚纺纱装置compactspinningsystemwithperforateddrum在环锭细纱机三罗拉牵伸装置中，采用带有网孔的中空前罗拉，并增加输出上罗拉及负压系统的纺纱装置（见图4)。
注：图中数值为相关术语的编号。2
HiiKAoNhiKAca
2.2.1.2.2
窄槽罗拉集聚纺纱装置narrowgroovedrum compactspinningdeviceGB/T6002.15—2017
在环锭细纱机三罗拉牵伸装置中，采用带有窄槽的中空前罗拉，并增加输出上罗拉及负压系统的纺纱装置（见图4）。
机械式集聚纺纱装置mechanical compactingdevice在环锭细纱机三罗拉牵伸装置的输出端，增加集聚器（2.14）等机械部件实现集聚纤维须条作用的纺纱装置（见图5）。
注：图中数值为相关术语的编号。图5
输出上罗拉topdeliveryroller
位于集聚纺纱装置输出端的上罗拉。2.4
输出下罗拉bottomdeliveryroller位于集聚纺纱装置输出端的下罗拉。2.5
e intermediate gear
中介齿轮
用于传递动力并且改变传动方向的齿轮。2.6
网孔罗拉perforateddrum
通过负压气流对牵伸后纤维须条产生集聚作用，表面带有网孔的中空罗拉。2.7
窄槽罗拉
narrowgroovedrum
通过负压气流对牵伸后纤维须条产生集聚作用，表面带有窄槽的中空罗拉。2.8
异形管profile tube
用于支承网格圈，与负压系统相连，通过其工作段表面的集聚槽口，使多个锭位形成负压气流的具有特殊截面的管件。
负压插件suctioninserter
用于传递负压气流，置于集聚罗拉内部，位置固定不随集聚罗拉转动的组件。2.10
网格圈latticeapron
集聚纺纱装置中承托并输送由前罗拉输出的纤维须条具有一定的透气性，配合负压气流将纤维须条集聚的环形网状织物。
iiKAoNhiKAca
GB/T6002.15—2017
打孔胶圈perforatedapron
在集聚纺纱装置上输送由前罗拉输出的纤维须条，配合负压气流将纤维须条集豪的带孔胶图圈，2.12
tension roller
张力辑
在三罗拉集案纺纱装置中对网格图进行张紧的器件。2.13
输出上罗拉支架
delivery top roller cradle
用于支撑输出上罗拉的结合件。2.14
集聚器
focusing device
在机械式集聚纺纱装置中用于集聚纤维须条的器件。2.15
张力架
tensioncradle
在集聚圈型纺纱装置中对网格圈和打孔胶圈张紧的结合件。2.16
气流导向装置
中空胶图架
airflow guide
hole ring frame
HiiKAoNniKAca
汉语拼音索引
打孔胶圈
打孔胶圈集聚纺纱装置
负压插件
负压式集聚纺纱装置
集聚纺纱
集聚纺纱装置
集聚罗拉型纺纱装置
集聚器
集聚圈型纺纱装置
机械式集聚纺纱装置
三罗拉集聚纺纱装置
四罗拉集聚纺纱装置
输出上罗拉
英文对应词索引
airflow guide
bottom delivery roller
compact spinning
compactspinning device
2.2.1.1.3
2.2.1.1.1
2.2.1.1.2
compact spinning system with perforated drumcompacting apron spinning devicecompacting roller spinning deviceA
输出上罗拉支架
输出下罗拉
气流导向装置
网格圈
网孔罗拉
网孔罗拉集聚纺纱装置
异形管
窄槽罗拉
窄槽罗拉集聚纺纱装置
张力辊
张力架
中介齿轮·
中空胶圈架
GB/T6002.15—2017
2.2.1.2.1
2.2.1.2.2
2.2.1.2.1
HiiKAoNhiKAca
GB/T6002.15—2017
deliverytoprollercradle
focusing device ...
four-rollers compact spinning devicehole ring frame
intermediate gear
lattice apron
mechanical compacting devicenarrow groove drum
narrow groove drum compact spinning deviceperforated apron
perforated apron compact spinning deviceperforated drum *.
pneumatic compacting device
profile tube
suction inserter
tension cradle
tension roller
three-rollers compact spinning devicetop delivery roller
2.2.1.1.2
2.2.1.2.2
2.2.1.1.3
2.2.1.1.1
GB/T6002.15-2017
