GB/T 5283-2017 开槽沉头自攻螺钉
GB/T5283-2017
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS21.060.10

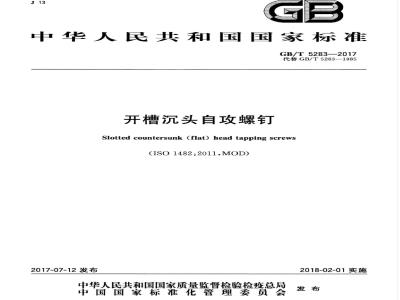

中华人民共和国国家标准
GB/T5283—2017
代替GB/T5283—1985
开槽沉头自攻螺钉
Slotted countersunk (flat) head tapping screws（ISO1482：2011MOD)
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
中华人民共和
国家标准此内容来自标准下载网
开槽沉头自攻螺钉
GB/T5283—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)网址spc.net.cn
总编室：（010)68533533
发行中心：(010)51780238
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数12千字反2017年7月第一次印刷
2017年7月第一版
价14.00元
书号：1550661-56753定价
本标准是“自攻螺钉”系列国家标准之一。该系列包括：GB/T845十字槽盘头自攻螺钉；
GB/T846十字槽沉头自攻螺钉；
—GB/T847十字槽半沉头自攻螺钉；GB/T2670.1内六角花形盘头自攻螺钉；-GB/T2670.2内六角花形沉头自攻螺钉；-GB/T2670.3内六角花形半沉头自攻螺钉；GB/T5282
GB/T5283
开槽盘头自攻螺钉；
开槽沉头自攻螺钉；
开槽半沉头自攻螺钉；
GB/T5284
GB/T5285
六角头自攻螺钉；
十字槽凹穴六角头自攻螺钉：
GB/T9456
GB/T13806.2精密机械用紧固件十字槽自攻螺钉刮削端；GB/T16824.1六角凸缘自攻螺钉；GB/T16824.2
六角法兰面自攻螺钉。
本标准按照GB/T1.1一2009给出的规则起草。GB/T5283—2017
本标准代替GB/T5283—1985《开槽沉头自攻螺钉》，与GB/T5283—1985相比，主要技术变化如下：
增加R型（见图1和表1；
增加通用技术条件按GB/T16938（见第2章、表2）；对钢螺钉，增加不经处理及非电解锌片涂层技术要求按GB/T5267.2（见表2)；增加不锈钢螺钉产品及技术要求（见表2）；增加“如需其他技术要求或表面处理，应由供需协议”（见表2）。本标准使用重新起草法修改采用ISO1482：2011《开槽沉头自攻螺钉》。与IS01482：2011的技术性差异及其原因如下：在规范性引用文件中，用我国标准代替国际标准（见第2章），增加引用GB/T90.2（见表2）和GB/T1237（见5.1），以符合我国紧固件基础标准。增加包装技术要求（见表2），以符合我国紧固件基础标准。修改标记示例为简化标记示例（见5.2），以符合GB/T1237的规定。本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会（SAC/TC85）归口本标准负责起草单位：中机生产力促进中心。本标准参加起草单位：机械工业通用零部件产品质量监督检测中心。本标准由全国紧固件标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况为：-GB/T5283—1976.GB/T5283—1985。I
Hii KAoNhi KAca
HiiKAoNniKAca
1范围
开槽沉头自攻螺钉
本标准规定了开槽沉头自攻螺钉的型式尺寸、技术条件和标记。GB/T5283—2017
本标准适用于螺纹规格为ST2.2～ST9.5、产品等级为A级的开槽沉头自攻螺钉。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查（GB/T90.1—2002，idtISO3269:2000）GB/T90.2紧固件包装与标志
GB/T1237紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T3098.5紧固件机械性能自攻螺钉（GB/T3098.5—2016，ISO2702：2011，MOD）GB/T3098.21
紧固件机械性能不锈钢自攻螺钉（GB/T3098.21一2014，ISO3506-4：2009MOD)
GB/T3103.1
紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002，idtISO4759-1：2000）GB/T5267.1
紧固件电镀层（GB/T5267.1—2002.ISO4042：1999，IDT）GB/T5267.2
GB/T5267.4
GB/T5276
2010,MOD)
GB/T5279
紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT）紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4—2009，ISO16048：2003，紧固件
螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276—2015，ISO225：沉头螺钉头部形状和测量（GB/T5279—1985，idtISO7721：1983）自攻螺钉用螺纹（GB/T5280—2002，idtISO1478：1999）GB/T5280
GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938—2008，ISO8992：2005,IDT)
3型式尺寸
自攻螺钉的型式尺寸见图1和表1。尺寸代号和标注应符合GB/T5276。1
-iiikAoNhiKAca
GB/T5283—2017
“校边可以是圆的或直的，由制造者任选，尺寸。应在第一扣完整螺纹的小径处测量。2
a）C型
e）R型
HiiKAoNhiKAca
螺纹规格
理论值max
实际值
C型和R型
注：阶梯实线间为优选长度范围。P—螺距。
符合GB/T5279要求。
“不能制造带一”标记的长度规格ST2.9
表1尺寸
GB/T5283—2017
单位为毫米
HiiKAoNni KAca
GB/T5283—2017
技术条件和引用标准
技术条件和引用标准见表2。
通用技术条件
机械性能
5标记
产品等级
表面处理
验收及包装
5.1标记方法
表2技术条件和引用标准
GB/T16938
GB/T5280
GB/T3098.5
GB/T3103.1
不经处理：
电镀技术要求按GB/T5267.1；
非电解锌片涂层技术要求按GB/T5267.2不锈钢
A2-20H,A4-20H,A5-20H
GB/T3098.21
简单处理：
钝化处理技术要求按GB/T5267.4如需其他技术要求或表面处理，应由供需协议GB/T90.1GB/T90.2
标记方法按GB/T1237规定。
5.2标记示例
螺纹规格为ST3.5、公称长度l=16mm、钢制、表面不经处理、末端C型、产品等级A级的开槽沉头自攻螺钉的标记：
自攻螺钉GB/T5283ST3.5×16
书号：155066·1-56753
GB/T5283-2017
定价：
