标准内容

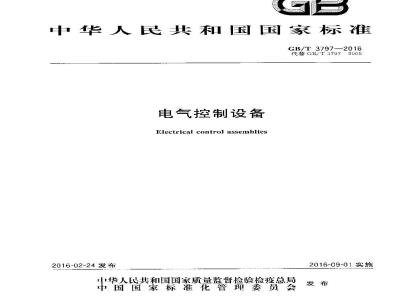

ICS29.240.30
中华人民共和国国家标准
GB/T 3797—2016
代替GB/T37972005
电气控制设备
Electrical control assemblies2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2016-09-01实施
规范性引用文件
术语和定义
4标志、包装和运输
4.1标志
4.2包装
5使用条件
5.1 正常使用条件
特殊使用条件
运输、行放和安装条件
6技术要求
性能指标
材料和部件的强度
外壳防护等级
电气间隙和爬电距离
元器件的选择与安装
内部电路和连接
外接导线端子
介电性能
温升极限
短路保护
电磁兼容性（EMC)
验证·
-般检查
材料和部件的强度·.
外壳防护等级
电气间隙和爬电距离
电击防护和保护电路完整性
死器件的选择与安装
内部电路和连接
外接导线端了
通电操作
GB/T 3797—2016
GB/T 3797—2016
连续运行
电气性能
介电性能
电磁兼容性
气候环境试验
iiKAoNiKAca
本标准按照G13/T1.1—2009给出的规则起草。GB/T 3797—2016
本标准代替GB/T37972005&电气控制设备》，与GB/T3797-2005机比，主要技术变化如下：增加了对户外用电气控制设备的相关规定；增加了对电气控制设备的结构和性能力面的要求和相关试验。本标推出中国电器工业协会提出本标准由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266)归口。本标准起肯单位：天电气科学研究院有限公司、天津天传电控配电有限公司、国家电控配电设备质量监督检验中心、L海电气输配电集团有限公司、山东鲁亿通智能电气股份有限公司、成都科星电力电器有限公司、义乌市八方电力设备制造有限公司、渐江群力电气有限公司。本标准主要起草人：刘洁、王阳、王吞武、缪勇、徐克峰、欧阳、余耕民、湖翔、段毅、胡文英、罗巨龙。本标准所代替标准的历次版本发布情况为；-CB3797—1983.G13/T3797—1989.GB/T37972005.
iKAoNiKAca
1范围
电气控制设备
GB/1 3797--2016
本标准规定了电气控制设备的术语和定义，使用条件及设计、制造和试验的基本要求。本标准适用于额定电压交流不超过1000V，或直流额定电压不超过1500V的电气控制设备（以下简称电控设备或设备），
本标准适用了装有电了器件或不製电子器件电控设备，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注Ⅱ期的版本适用于本文件。凡是不注Ⅱ期的引用文件，其最新版本（包括所有的修改单)适用于本文作。GB/T156一2007标准电乐
GB/T762—2002标推电流等级
GB/T2423.42008电工电子产品环境试验第2部分：试验办法试验Dh交变湿热（12h+12h循）
）2008电工电了产品环境试验第2部分：试验方法试验Fc：振动（止弦）GB/T 2423.10
GB/T 3047.11995商度进制为20mm的面板，渠和框的基本尺小系列G3/T'3859.1—2013半导体变流器通用要求和电网换相变流器第1-1部分：基本要求规范GB3/T1025一2010人机界面标志标识的基木和安全规则指示器和操作器件的编码规则G13/T1026一2010人机界面标志标识的基本和安全规则设备端子和导体终端的标识(G3/14205一2010人机界面标志标识的基本和安全规则操作规则GB4208—2008外壳防护等级（IP代码）GB/T4588.1—1996无金属化孔单双面印制板分规范GB/T4588.2—1996有金属化孔单双而印制板分规范GB7251.12013低压成套开关设备和控制设备第1部分：总则CB/T1102电气绝缘耐热性和表示方滤GB/T133812008机电产品包装通用技术条件GB/T201382006电器设备外壳对外界机械碰撞的防护等级（IK代码）3术语和定义
GB7251.12013界定的以及下列术语和定义适用于本文件。3.1
电气控制设备electrical control assemblies主要用于控制受电设备的开关电器以及与其关联的控制、测量、保护及调设备的纠合的通称。也指这些电器以及相关联的内连接绒、辅助件、外充和支持构件的组合体3.2
控制单元control nit
电控设备的通用组合件，由完成控制功能的所有电气和机械部件组放1
HiKAoNiKAca
GB/T 3797—2016
电磁兼容性elecirormagneticcompatibility，EMC设备或系统在其电磁坏境中能正常工作且不对该环境中任何事物构成不能承受的电磁扰的能力。
［GB/T4365—2003,定义161-01-073.4
电控设备制造商electricalcontrolASSEMBLYmanufacturer对整个电控设备负有责任的组织。3.5
初始制造商original manufacturer进行初始设计并按照相关电控设备标准对电控设备进行相关验证的组织。[改写 GB 7251,1—2013,定义 3.10.1]4标志、包装和运输
4.1标志
电控设备制造商应为每台电控设备配置一个或数个铭牌，铭牌应坚固、耐久，其位置应该是在电控设备安装好并投人运行时易于看到的地方，是否合格应依据GB7251.12013中10.2.7的要求进行试验和目测检验。
电控设备的下列信息应在铭牌上标出：a）电控设备制造商的名称或商标；b）型号或标志号，或其他标识，据此可以从电控设备制造商获得相关的信息；c）鉴别生产日期的方式；
d）产品执行标准（如GB/T3797）。4.2包装
电控设备的包装，依据GB/T133842008的规定。5使用条件
5.1正常使用条件
5.1.1周图空气温度
5.1.1.1户内电控设备的周围空气温度周围空气温度不超过十40℃，且在24h内其平均温度不超过十35℃，周围空气温度的下限为一5℃。
5.1.1.2户外电控设备的周围空气温度周围空气温度不超过十40℃.且在24h内其平均温度不超过十35℃，周围空气温度的下限为一25℃，2
iKAoNiKAca
5. 1,2 湿度条件
5.1.2.1户内电控设备湿度条件
GB/T 3797---2016
最高温度为十40℃时的空气相对混度不得超过50%。在较低温度时允许有较大的相对混度，例如十20℃时相对湿度为90%。但考虑到山于温度变化，有可能会偶尔产生适度的凝露。5.1.2.2户外电控设备湿度条件
最高十25C温度时，相对湿度短时可达100%。5.1.3污染等级
污染等级是指电控设备所处的环境条件。如果没有其他规定，工业用途的电控设备-股征污染等级3环境中使用，即行在导电件污染，或者由于凝露使干燥的非宗电性污染变成导电性的污染。而其他污染等级可以根据特殊用途或微观环境考虑采用。
注：电按设备微观环境的污染等级可能受外壳内安装方式的影响，5.1.4海拨
安装地点的海拔不得超过2000 1m1注：对于在更高海拔处使用的电控设各，也许要考总介电强度的降低和空气冷却效果的诚弱，5.1.5 安装条件
电控设备应按制造厂提供的使用说明书安装。对十乘古安装的电控设备，安装倾斜度不得超过5”
5.1.6供电电源
如果没有其他舰定，以下要求适用：a）交流电压变化范围等于输入额定电压的士10%，短时（在不超过0.5s的时间内)交流电压波动范用为输人额定电压的-15～—10%；b）相对谐波分量不应超过10头；对图1所示的交流电压换相缺口深度不应超过1作电压峰值LWM的40%，换相缺口面积不应超过250(%×度）；
d）非重复和重复瞬态电压与T作电压峰值之比应符合：非重复瞬态电压峰值Uisk/T作电压峰值U1wx≤2.5；重复瞬态电压峰值U:.RM/工作电压峰值UiwM≤1.5。电源频率的偏差不得超过额定频率的士2为；e)
1）由蓄电池供电的电压变化范围等于额定供电电压的土15%；注：此范围不包括密电池充电要求的额外电压变化范雨。设备电源电压的最人允许断电时间出制造商给出g
如果需要更宽的变化范围，则应服从制造商与用户间的协议h)
HiiKAoNiKAca
GB/T 3797—2016
5.2特殊使用条件
线电压
图1交流电压图
如果存在下述任何-种特殊使用条件，则应遵守适用的特殊要求，或电控设备制造商与用户之间应签让专门的协议。如果存在这类特殊使用条件的话用户应间电控设备制造商提出。特殊使用条件举例如下：
a）温度值、相对湿度和/或海拨高度与5.【的规定值不同；在使用中，温度和/或气压的急剧变化，以致在电控设备内易出现异常的凝露；b)
空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾“重污染；c
暴露在强电场或强磁场中；
暴露在极端的气候条件下；
受霉菌或微生物侵蚀；
安装在有火灾或爆炸危险的场地：遵受强烈振动冲击和地震发生：安装在会使载流容量或分断能力受到影响的地力，例如将设备安装在机器中或嵌人墙内；暴露在除电磁骚扰以外的传导和辐射强扰场所，以及除在6.13中所述环境以外的电磁骚扰场所；
异常过电压状况或异常的电压波动；k）
电源电压或负载电流的过度谐波。1）下载标准就来标准下载网
5.3运输、存放和安装条件
如果运输，存放和安装条件，例如温度和湿度条件与5.1中的规定不符时，应出电控设备制造商与用户签订专门的协议。
iKAoNiKAca
6技术要求
6.1性能指标
6.1.1 基本参数
电控设备的额定电压按GB/T156的规定电控设备的额定电流按G13/T762的规定。具体选用时，应出产品技术文件作出明确规定。6.1.2电气性能指标
GB/T 3797--2016
用以表征设备工作性能的有关指标，应在各有关产品技术文件中给以明确规定。应按7.12进行电气性能验证，
6.1.3负载等级
设备的负载等级按GB/T3859.1选取，也可在产品技术文件中另行规定6.1.4噪声
设备在正常工作时所产生的噪声，用级计测量应不大于70d[3（A而级）。注，对于不需要经常操作，监视的设备，经制造商与用户协议，其噪声值可高于上述值。应按7.16进行噪声验证。
6,2材料和部件的强度
6.2.1一般要求
电控设备应出能够承受在规定的使用条件下产生的机械成力、电气应力、热应力和环境压力的材料构成。
电控设备壳休的外形应适应其用途.外形尺寸按GB/T3047.1的规定。电控设备壳体可以采用不同的材料，例如：绝缘的、金属的或它们的组合材料等。各紧固处所有防松措施：电控设备的地基固定安装孔的安装尺汀应符合产品制造图样的要求。柜（台）体的门应能在不小干90的角度内灵活启闭。6.2.2防腐蚀
考虑在正常使用条件（见5.1），为确保防腐蚀，电控设备成采用合适的材料或在裸露的表面涂上防护层，所有黑色金属件均应有可靠的防护层。应按7.3.1进行耐腐蚀性验证。6.2.3绝缘材料性能
.2.3.1热稳定性
对于绝缘材料的外壳或外壳部件，应按照7,3,2进行热稳定性的验证。6.2.3.2绝缘材料的耐热和耐着火性能初始制造商应或是参考绝缘温度指标（例如按E60216的方法确定)或是按照1以:60085的规定米选释绝缘材料，
TiKANiKAca
GB/T 3797--2016
用于固定及维持载流部件在正嘴使用位置所必需的部件和由于内部电效应而暴露在热应力下的部件的绝缘材料，由于绝缘部件的损耗可能影响电控设备的安全性，所以不应受到非正常发热和着火的有害影响，并应采用7.3.2中的灼热丝试验进行验证。在进行试验时，保扩导体（PE)不作为载流部件孝虑。
对于小的部件（表面积尺寸不超过14mt×14mm），可采用替代的试验方法（例如：按照GB/T5169.5的针焰试验）。间样的步骤可适用于部件的金属材料火于绝缘材料的情况。6.2.4耐紫外线辐射
对于户外使用的由绝缘材料制成的壳休和壳体部件，成按照7.3.3进行耐紫外线辐射验证。6.2.5机械强度
所有的外壳或隔板包括门的闭锁装置和铰链，应具有足够的机械强度以承受正常使用和短路条件下所遇到的应力，
可移动部件的机械操作，包括所有的播入式联锁，应按照7.3.1试验进行验证。6.2.6振动
电控设备应具有·一定的承受振动的能力，并按照7.3.5的试验进行验证。6.2.7提升装置
如需要，电控设备成配备合适的提升装置，以便吊运。按照7.3.6的试验进行检查。6.3外壳防护等级
6.3.1对机械碰撞的防护
当电挖设备制造商声明了电控设备外壳的机械磁摘防护的防护等级时，应符合GB/T20138的规定，并按照7.4试验进行验证。
6.3.2防止触及带电部件以及固体异物和水的进入根据GB4208，由电控设备提供的防止触及带电部件及防止固体异物和水进人的防护等级，用IP代码表求,并按照 7.4 进行验证。电控设备的外壳防护等级应在产品技术条件中作山明确规定。电控设备按照制造商的说明书安装后，防扩等级至少庞为IP2X。
除非有规定，电控设备制造商给出的防护等级应适用于整个电控设备。如果电控设备各部位有不同的防护等级，设备制造商则应单独标出该部位的防护等级。6.4电气间隙和爬电距离
6.4.1通则
应采用最高电压额定数据来确定各电路间的电气间隙和爬电距离（电气间隙依据额定冲击耐受电压.爬电距离依据额定绝缘电压）。电气间隙和爬电距离适用于相对相，相对中性线，除了导体直接接地，还适用丁相对地和中性线对地。
6.4.2电气间隙
电气间隙应足以达到能承受电路宣称的额定冲击耐受电压（U），电气间原应为表1的规定值，6
iKANiKAca
GB/T 37972016
但按照G137251.1--2013中的10.9.3和11.3分别进行了冲击受电压设计验证和例行检验的情说除外。
表1空气中的最小电气间隙
额定冲击耐受电压i/k
根据非均勾电场环境和污染等级3决定，用测量米验证电气间隙的方法见GB 7251.1—2013的附录F6.4.3爬电距离
最小的电气间隙/
初始制造商应依据所选择的电控设备电路的额定绝缘电压（U,）去确定爬电距离。对丁任一电路其额定绝缘电乐应不小丁额定工作电压（U）在任何情说下,爬电距离都不应小于相应的最小电气间隙。爬电距离应符合5.1.3规定的污染等级和表2给出的在额定绝缘电压下相应的材料组别表2 最小爬电距离
最小爬电距离/mm
额定绝缘
电压/yh
材料组划“
所有材料组
材料组划
污染等级
材料组别
a和Ⅲ h
iiKAoNiKAca
GB/T 3797-2016
额定绝缘
电压U/V
材料组别“
所有材料组
表2（续）
最小爬电距离 /mm
污染等級
材料组别
注1：CTI的值是根据GB/T4207—2003中所用绝缘材料方法A取得的。注2：值来自GB/T16935.1,但保持最小值1.5mm。1材料组别而b---般不推荐用于630V以上的污染等级3.11
材料组别”
b作为例外,对于额定绝缘电压127 V,208 V.415 V、440V、660 V/690 V和830 V,可采用分别对应于：125 V、200 V、400 V、630 V和800 V的较低档的爬电距离。。根据相比电痕化指数(CTI)的电压范围值,材料组别分组如下：材料组别I
材料组别I
树料组别Ⅲa
林料组别亚b
600CTI
400CTI600
175≤CTI400
I00≤CTI175
用测量求验证爬电距离的方法在 GIB 725.12013的附录F中给山。
6.5保护
6.5.1电击防护
6.5.1.1基本防护
一般要求
6,5.1.1.1
基本防护旨在防,山直接与危险带电部分接触，mh
基本防护能够利用电控设备本身适宜的结构措施，或在安装过巾采取的附加措施来获得。可以要求电控设备制造商给山相关信息。采用结构措施的基本防护可以选择6.5.1.1.2和6.5.1.1.3中的一种或多种防护措施，由电控设备制造商选择防护措施。
6.5.1.1.2由绝缘材料提供基本绝缘危险带电部分应用绝缘完全覆盖，绝缘只有被破坏后或使用丁具后才能去掉。绝缘应采用能够持久承受使用可能出现的机械电气和热应力的材料制成。注：例如用绝缘包衰的电器元件和绝缘导线。单独的色漆、清漆和瓷不能满足基本绝缘的要求。8
