GB/T 3685-2017 输送带 实验室规模的燃烧特性 试验方法
GB/T3685-2017
标准下载解压密码：www.bzxz.net

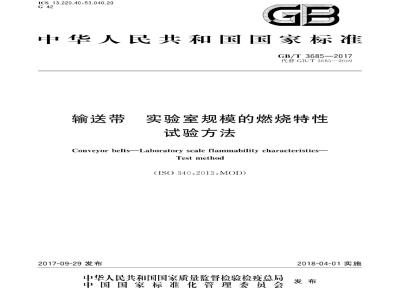

标准图片预览
标准内容
ICS13.220.40;53.040.20
中华人民共和国国家标准
GB/T3685—2017
代替GB/T3685—2009
输送带
实验室规模的燃烧特性
试验方法
Conveyor belts-Laboratory scale flammability characteristics-Test method
(ISO 340:2013.MOD)
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-04-01实施
本标准按照GB/T1.1一2009给出的规则起草GB/T3685—2017
实验室规模的燃烧特性要求和试验方法》，与本标准代替GB/T3685一2009《输送带GB/T3685—2009相比，主要技术变化如下：修改了标准名称（见封面）；
修改了规范性引用文件的引导语（见第2章，2009年版的第2章）；一删除了规范性引用文件ISO9162的年代号，以GB/T30691代替ISO18573（见第2章，2009年版的第2章）：
更正了术语和定义“余焰”（见3.1，2009年版的3.1）删除了术语“有焰燃烧”（2009年版的3.4）；删除了炽燃持续时间、炽燃的术语和定义（见2009年版的3.2和3.5）；更正了喷灯名称（见4.4.1，2009年版的5.4.1）；更正了气体燃料名称（见4.4.2，2009年版的5.4.2）；删除了要求（见2009年版的第4章）。本标准使用重新起草法修改采用ISO340：2013《输送带实验室规模的燃烧特性要求和试验方法》（英文版）。
本标准与ISO340：2013相比存在技术性差异，技术差异及其原因如下：关于规范性引用文件，本标准做了具有技术性差异的调整，以适用我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：·用等同采用国际标准的GB/T30691代替ISO18573；一由于技术要求已在我国相关产品标准中作了规定，为便于使用，防止标准实施引起混乱，所以本标准删除了ISO340：2013的第4章技术要求，从而也使得本标准与ISO340：2013相比在结构上的差异为：将ISO340：2013的第5章（试验方法）调整为第4章；因文中未使用，所以本标准删除了ISO340：2013中的3.3有焰燃烧术语和定义。本标准由中国石油和化学工业联合会提出。本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。本标准起草单位：阜新环宇橡胶（集团)有限公司、青岛新干线技术咨询有限公司、青岛科技大学、保定华月胶带有限公司。
本标准主要起草人：张春蕾、辛永录、吕桂芹、刘朝前、郭晓峰。本标准所代替标准的历次版本发布情况为：GB/T36851983,GB/T3685—1996GB/T36852009。1
iKAoNi KAca
HiiKAoNiKAca
输送带
专实验室规模的燃烧特性
试验方法
GB/T3685—2017
警告一一本试验方法不是用来评价任何产品的火灾危险性。试验结果有助于评价产品或材料的易燃性，但不能用于作为评价产品或材料安全性的依据。1范围
本标准规定了一种小规模的试验方法用于评价输送带在火灾中的反应。本标准适用于织物芯输送带和钢丝绳芯输送带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T30691输送带试验环境和状态调节时间（GB/T30691—2014，ISO18573：2012IDT）ISO8056-1飞行器镍铬/镍铝热电偶延伸电缆第1部分：导线一般要求和试验（AircraftNickel-chromium and nickel-aluminium thermocouple extension cablesPart l:ConductorsGeneralrequirements and tests)
ISO9162石油产品燃料（F类）液化石油气规范［Petroleumproducts一Fuels（classF）Liquefied petroleumgasesSpecifications3术语和定义
下列术语和定义适用于本文件，3.1
余焰afterflame
火源撤离后持续的火焰。
[ISO13943：2008.定义4.6]。
flame,noun
气化后的燃烧区域，通常发光，[ISO13943:2008.定义4.133]。
4试验方法
健康和安全
4.1.1烟和火焰
高分子材料在燃烧时会产生烟和有毒气体，影响到操作人员的健康，应及时清除试验区域的烟。1
HiiKAoNiKAca
GB/T3685—2017
4.1.2搬运、贴存和放置液化石油气容器应遵守所有有关液化石油气（LPG)搬运和贮存的安全规定；对LPG容器的放置规定也应遵守。如果有关的安全规定要求LPG的存储温度低于试验环境温度或与试验平台有一定的距离时，需要一个足够长的管道系统，以保证燃烧试验中气体平衡所需的温度。一种便捷的方法是使气体（燃烧试验前）通过置于25℃水中金属管道
4.2原理
将从输送带上裁下的试样垂直放于火焰一定时间，撤离喷灯后记录试样的余焰时间。然后，对试样吹送空气流，记录其火焰重现情况4.3试样
4.3.1总则
4.3.2和4.3.3中描述的试样应从距带边至少50mm裁取。4.3.2织物芯输送带
4.3.2.1有覆盖层和无覆盖层的输送带的试验4.3.2.1.1制取12个试样，下列每个试样的尺寸为（200mm土5mm）×（25mm士1mm）：a）沿输送带纵向裁取3个具有覆盖层的试样。沿输送带横向裁取3个具有覆盖层的试样。b）
沿输送带纵向裁取3个除去覆盖层（见4.3.2.1.2)的试样。c
d）沿输送带横向裁取3个除去覆盖层（见4.3.2.1.2)的试样。4.3.2.1.2除去覆盖层L见4.3.2.1.1中c）和d）可以使用剥离，刀刮和打磨的方法。使用打磨法除去覆盖层时应特别小心，以确保试样不过热或者不损伤织物芯。4.3.2.2有完整覆盖层的输送带的试验如果产品规范要求对有完整覆盖层的输送带进行试验，那么试验仅需6个如4.3.2.1.1中a）和b)所述试样。
4.3.2.3用于输送带设计的无覆盖层的试验如果产品规范要求用于设计无覆盖层的输送带进行试验，那么试验仅需6个如4.3.2.1.1中c）和d）所述试样。
4.3.3钢丝绳芯输送带
4.3.3.1有完整覆盖层的输送带的试验如果产品规范要求对有完整覆盖层的输送带进行试验，则沿带的纵向裁取6个试样，试样长度200mm土5mm，宽度尽可能为25mm，依绳直径和绳间距而定。每个试样宽度至少20mm，并且包含两根钢丝绳，在相邻绳中线处裁取。4.3.3.2除去覆盖层的输送带的试验如果产品规范要求对无覆盖层的输送带进行试验，那么试验仅需6个如4.3.3.1所述试样，并用如2
iiiKAoNikAca
剥离，刀刮和打磨的方法除去覆盖层。4.4仪器
4.4.1本生喷灯，喷管内径为（10士0.5）mm，如图1所示。4.4.2商用丙烷气，按ISO9162规定。4.4.3计时装置，精确到0.2s或精度更高。4.4.4测量装置，精度达到毫米或估算到毫米且校准到恰当的精度GB/T3685—2017
4.4.5试样支架及夹具位置，支架矩形框架高度不小于500mm，两边至少相距75mm，安装合适的夹具夹持试样，试样处在垂直平面上距框架至少20mm。试验期间框架安装在合适支架上以保持两边处于垂直状态。
因为有些产品燃烧后产生腐蚀性物质，所以试验装置应由抗腐蚀性材料构成。4.4.6校准过的NiCr/NiAI热电偶，见ISO8056-1规定或同等规定，4.4.7吹风方式，正常的氧含量，在温度不大于30℃时相对湿度不大于80%，风速为1.5m/s。单位为毫米
说明：
热电偶（见4.4.6）。
喷灯移走后的吹风方向。
图1试验期间本生喷灯和试样的放置4.5试验位置
位置要求试验开始时的风速小于0.2m/s，并且在试验期间不会因机械设备的操作而受到影响。3
HiiKAoNiKAca
GB/T3685—2017
试验位置周围空气中的氧含量不会因试验的进行而降低。如果试验在前开门的橱中进行，则试样距橱壁至少300mm安装。
4.6试样状态调节
按4.3所述准备好试样后，将试样置于GB/T30691规定的标准环境进行状态调节。4.7程序
4.7.1试验在温度为10℃～~30℃和相对湿度为15%~～80%的环境中进行，试验环境最好与状态调节具有相同的温度和相同的相对湿度，或者与使用环境条件相同（如果已知）。4.7.2将试样夹于4.4.5所述的试验装置上，确保试样处于垂直状态。4.7.3点燃喷灯并预热2min，调整丙烷气流量，使火焰总高度在150mm~180mm之间，内焰高度约为50mm
将热电偶（4.4.6）置于火焰温度最高处（如图1所示内焰锥尖上），测量的火焰温度为1000℃土20℃
如果需要，可调节喷灯火焰以确保温度保持在1000℃土20℃。4.7.4将喷灯倾斜45（见图1)，并立即将火焰置于试样中心线处，喷嘴顶部距试样底部50mm。4.7.545S后移走喷灯而不熄灭喷灯。如果还对其他试样进行试验，应使喷灯避开风。立即观察试样的火焰情况和火焰持续情况并记录余焰时间。4.7.6移走喷灯后60s土5s内，向试样垂直吹风（见4.4.7)1min。观察并记录试样火焰的任何重现情况和持续情况。
4.8结果表示
4.8.1报告每个试样（见4.3)在4.7.5中的火焰情况和火焰持续时间以及每组6个试样（见4.3)的火焰总持续时间。
4.8.2报告每个试样在4.7.6中的火焰的任何重现情况和火焰持续情况。4.8.3报告4.8.1和4.8.2中每个结果的最大值。4.8.4如果4.7.5中没有任何火焰迹象，则报告“无火焰”。4.8.5如果4.7.6中没有任何火焰迹象，则报告“无火焰重现”。4.8.6报告试样是否按4.3.2.1、4.3.2.2、4.3.2.3、4.3.3.1或4.3.3.2中的规定裁取。5试验报告
试验报告中应包括下列内容：
a）声明试验是按本标准进行或者任何偏离本标准的其他事项；b）试验日期：
试验时的环境温度、相对湿度和大气压：c）
被试验输送带的标识；
试验结果按4.8要求表示。
-iiiKAoNiKAca
参考文献
［[1]ISO/TR10353:19921】塑料用于国家或国际燃烧试验点火源的鉴定[2]
ISO13943:2008
本技术报告已撤销。
防火安全词汇
GB/T3685—2017
iKAoNi KAca
GB/T3685-2017
中华人民共
国家标准
输送带实验室规模的燃烧特性
试验方法
GB/T3685—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2017年10月第一版wwW.bzxz.Net
书号：155066·1-57279
版权专有
侵权必究
