ICS 29.130.10

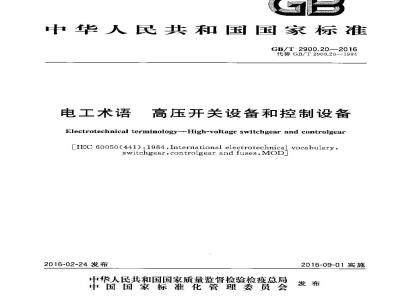

中华人民共和国国家标准
GB/T 2900.20—2016
代替GB/T2900.20—1994
电工术语
高压开关设备和控制设备
Electrotechnical terminology--High-voltage switchgear and controlgear[IEC 60050(441):1984,International electrotechnical vocabulary,switchgear,controlgear and fuses,MOD2016-02-24发布
中华入民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-09-01实施
规范性引用文件
通用术语
4开关设备和控制设备的总装
总装的部件
6开关装置
7开关装置的部件.
8操作
9开关设备和控制设备的特性参量目
附录A（资料性附录）高压直流开关术语电
GB/T2900.20—2016
本部分为GB/T2900的第20部分。前言
本部分按照GB/T1,1一2009给出的规则起草，本部分代替GB/T2900.201994《电工术语高压开关设备和控制设备》。本部分与GB/I2900.20—1994的主要差异如下：删除试验及试验设备术语的相关内容；—：按照IEC60050（441）：1984重新编排章条顺序；一增加附录A“高压直流开关术语”，在相关章条下增加术语，条款从101开始编号。GB/T 2900.20—2016
本部分使用重新起草法修改采用IEC60050（441）：1984《开关设备、控制设备和熔断器》。本部分与IEC60050(441)：1984的主要差异如下：-删除了441-18熔断器的内容；
·增如附录A“高压直流开关术语”；一在相关章条下增加术语，条款从101开始编号。本部分中各章、条的编排顺序与IEC60050(441）：1984基本一致，对这些章条内容的补充在同一引用标题下给出，而附加的条款从101开始编号。本部分由全国电工术语标准化技术委员会（SAC/TC232)提出并归口。本部分起草单位：西安高压电器研究院有限责任公司。本部分参加起草单位：中国电力科学研究院、北京科锐配电白动化股份有限公司、平高集团有限公司、西安西电开关电气有限公司、新东北电气集团高压开关有限公司、西安西电高压开关有限责任公司、北京北开电气股份有限公司、浙江时通电气制造有限公司、江苏华冠电器集团有限公司、库柏（宁波）电气有限公司、天一同益电气股份有限公司、上海天灵开关厂有限公司、华仪电气股份有限公司、天水长城开关厂有限公司、锦州锦开电器集团有限责任公司、宁波天安（集团）股份有限公司、杭州恒信电气有限公司、常州太平洋电力设备（集团）有限公司、乐星湖开电气（湖北）有限公司、施耐德电气（中国）有限公司、上海思源高压开关有限公司、山东泰开高压开关有限公司、深圳市金博联电力技术有限公司、湖州泰仑电力设备有限公司、西电三菱电机开关设备有限公司、河南森源电气股份有限公司、广东正超电气有限公司、广东番开电气设备制造有限公司、四川电器集团股份有限公司，本部分主要起草人：田愿文、张实。本部分参加起草人：元复兴、张颜珠、张晋波、吴鸿雁、邢娜、杨晓辉、张子烧、胡良蓉、王挺、张振乾、胡兆明、王岩、阎关星、王向克、黄志蜂、张勐、解靖琦、乔众、尹弘彦、叶树新、刘俊峰、刘成学、祝存春、谭燕、张强华、侯银顺、刘爱华、王冬梅、郑美华、王万亭、袁春萍、吴小虎、韩海洋、周同、趾建成、王建文、王志清、辛春雷、刘洋、吴汉榕、陈炭亮、陆以安、池海燕。本部分所代替标准的历次版本发布情况为：-GB/T2900.201994。
iKAoNiKAca
1范围
电工术语高压开关设备和控制设备GB/T 2900.20—2016
GB/T2900的本部分规定了与额定电压3.6kV及以上的高压开关设备和控制设备（以下简称开关设备和控制设备)有关的通用术语、开关设备和控制设备的总装及其部件、开关装置及其部件、操作和特性参量等电工术语的定义。
本部分适用于断路器、腐离开关、接地开关、负简开关、旁路开关、转换开关、隔离断路器、重合器、分段器、接触器、起动器、组合电器、金属封闭开关设备等开关设备利控制设备。高压交流熔断器的术语标准见GB/T15166.1。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注片期的版本适用于本文件。凡是不注月期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3906—20063.6kV40.5kV交流金属封闭开关设备和控制设备（IEC62271-200：2003MOD)
GB/T15166.1交流高压穿断器术语GB17467—2010高压/低压预装式变电站（IEC62271-202:2006,M0D)3通用术语
开关设备和控制设备switchgearandcontrolgear开关装置及与其相关的控制，测量，保护和调节设备的组合，以及这些装置和设备同相关的电气连接、辅件、外壳和支撑件的总装的总称。3.2
开关设备switchgear
主要用于与发电、输电、配电和电能转换有关的开关装置以及其同控制、测量，保护及调节设备的组合，包括由这些装置和设备以及相关联的内部连接，辅件，外壳和支撑件组成的总装。3.3
控制设备controlgear
主要用来控制用电设备的开关装置以及这些开关装置和相关的控制、测量、保护及调节设备的组合的通称。包括由这些装置和设备以及相关联的内部连接、附件、外壳和支撑件组成的总装。3.4
户内开关设备和控制设备indoorswitchgearandcontrolgear不能承受风、雨、需、冰及浓霜等作用，适用于安装在建筑物或遮蔽物内使用的开关设备和控制设备：
户外开关设备和控制设备outdoir switchgear and controlgear能承受风、丽、雪、污移、凝露、冰及浓霜等作用.适用丁安装在露天使用的开关设备和控制设备。1
HiiKAoNiKAca
GB/T 2900.20—2016
过电流over-current
超过额定电流的电流。
短路电流short-circuit 心urrent由于电路的故障或错误连接造成的短路而引起的过电流。3.8
过载over load
产生过电流或过电压的回路中的工作状态。3.9
导电部件conductive part
能导电但不一定需要承载裁工作电流的部件。3.10
外露导电部件exposed conductive part容易触及且通常不带电，但在故障情况下可能带电的导电部件。注：典型的外露导电部件如外壳的外表面、操作手柄等。3.11
（导体的）金属分隔metal segregatiun(ofconductors）导体之间插有接地金属件，使破坏性放电只能发生在（导体）对地之间的一种导体布置方式。3.12
（导体的）绝缘分隔insulated separation（ofconductors）导体之间播有固体绝缘件，使导体之间不能发生破坏性放电的一种导体布置方式。3.13
周围空气温度ambient air temperature按规定条件测定的围懿整个开关设备和控制设备的周围空气的平均温度。注：对于安装在外壳内部的开关装置或熔断器，周国空气温度是指外壳外部的空气温度。3.101
电弧长度arc length
电骊中心线的长度。
电弧电压
arc vnltage
电轭两端间的电压降。
畸变电流distortion currrent
预期电流与电孤电流（即受电弧电压影响之后流经孤隙的实际电流）的数值和（或）波形之差。3.104
电流截断（截流）current chopping电流在自然零点前突然降至零的现象。3.105
电流零点current zero
电流波上电流值为零的点。
（电弧）电流零区（are)current-zeroperiod电弧电流零点前后的一段时间。通常指从电孤电压开始显著变化起到弧后电流过零瞬间的时间，2
iKAoNiKAca
电接触electrie contact
导体相互接触，可以使电流通过的状态。3.108
固定电接触stationaryelectric contact在操作过程中，导体间无相对运动的电接触。3.109
可动电接触movable electric contact在操作过程中，导体间有相对运动的电接触，3.110
智能开关设备和控制设备intelligentswitchgearand controlgearGB/T 2900.20—2016
具有较高性能的开关设备和控制设备，配装有电子设备、变送器和执行器，不仅具有开关设备的基本功能，还具有附加功能，尤其在监测和诊断方面。4开关设备和控制设备的总装
（开关设备和控制设备的）总装asgembly（of switchgearandcontrolgear）由一个或多个开关装置和与之相关的控制、测量、信号、保护、调节等设备，由制造厂负责完戒所有内部的电气和机械的连接，并用结构部件完整地组装在一起的一种组合。注1：总装中的元件可以足机电的或电子的。注2：由于多种原因，例如运输或生产方面的原因，总装的某些上序可以在制造厂以外的地方进行。4.2
（开关设备和控制设备的）封闭总装enclosed assembly(of gwitchgearand controlgear）（除安装面外）所有表面都封闭的总装，防护等级不低丁IP2X，4.3
（开关设备和控制设备的）工厂制造的总装factory-builtassemhly（of switchgearandcontrolgear）(abbrev.FBA)
制造厂负责制造和装配的符合一种既定的型式或系统的一种装置。这种装置与按照有关标推验证的典型装置相比，不应有可能显著影响性能的偏差。4.4
金属封闭开关设备和控制设备metal-enelosed switchgearand controlgear除进出线外，其余完全被接地金属外壳封闭的开关设备和控制设备。4.5
气体绝缘金属封闭开关设备gas-insulated metal-eniclosed swilchgear至少有一部分采用高于大气乐的气体作为绝缘介质的金属封闭开关设备。注1：三极封闭气体绝缘开关设备适用于三极封闭在一个公共外壳内的开关设备。注2：单极封闭气体绝缘开关设备适用于每极封闭在一个独立外壳内的并关设备。4.6
绝缘封闭开关设备和控制设备insulation-enclosedswitchgearandcontrolgear除进出线外，其余完全被绝缘外壳封闭的开关设备，注：此绝缘外壳应能防止内部带电体或运动部分对触及设备的人员造成伤害，还能使内部设备免受外部影响，3
iKAoNiKAca
GB/T 2900.20—2016
母线干线系统 busbar trurking system工厂组装的，包含处于管道，走线槽或类似壳体的绝缘材料支撑或隔开的母线组戒的导体系统。4.8
控制站control siation
安装在同一面板上或装在同一外壳内的一个或多个控制设备的总装。注；控制站的面板或外壳也可以包含相关的设备，例如电压表、信号灯和仪表等。4.101
紧涛型成套开关设备compactswitehgearssembls紧读型套开关设备至少有一台开关装置直接和一台或多台其他装置连接、或者与其分享元件以使得各分立元件之间的功能相互作用。注1：紧凑型成套开关设备可以安装在一个或多个构架上，但是，只能作为一个单一的、完整的单元安装和运行。注2：相互作用是指各个装置之间的应力(例如，电气的、机的和热的)传递。4.102
智能交流金属封闭开关设备和控制设备intelligent metal-enclosed switchgear and controlgear其有较高性能的金属封闭开关设备和控制设备，配装有电子设备、变送器和执行器，不仅具有元关设备和控制设备的基本功能，还具有附加功能，儿其在监测和诊断方面。4.103
智能气体绝缘金属封闭开关设备intelligent gas-insulated metal-enclosed switchgear具有较高性能的气体绝缘金属封闭开关设备，配装有电了设备、变送器和执行器，不仅具有开关设备的基本功能，还其有附加功能，龙其在蓝测利诊断方面，4.104
预装式变电站prefabricated substation预装的并经过型式试验的成套设备，它包括GB17467一2010中1.1所述及的元件（功能）及外壳。4.105
铠装式金属封闭开关设备metal-clad metal-enclosed switchgear某些组成部件分别装在接地的、用企属隔板隔开的隔室中的金属封闭开关设备。注：金属隔板应符合GB3906一2006中6.7规定的防护等级，至少对下列元件应有单独的隔室：）每一个主开关
b）联向主开关一侧的元件，如馈电线路，）联向主开关牙一侧的元件，妞母线。如果有多于一组的母线，各组母线应分设于单独的隔室内。4.106
简隔式金属封闭开关设备（有非金属隔板）compartmentedmetal-enclosedswitchgear（withnonmatallicpartitions)
间隔式金属封闭开关设备和铠装式金属封闭开关设备一样，它的某些元件也分设于单独的隔室内，但具有一个或多个非金属隔板，隔饭的防护等级应符合G1339062006中6.7，4.107
箱式金属封闭开关设备cubiclemetal-enclosedswitchgear除铠装式、问隔式金属封闭开关设备以外的金属封闭开关设备。注：它适用于具有金属外壳和具有下列情说的开关设备：a）间隔的数日少于铠装和间隔式金肩封闭开关设备；6）隔板的防护等缀低于GB3906—2006中6.7）没有隔板。
iKAoNiKAca
复合式组合电器(H-GIS）hybrid gas-insulated switchgear以罐式断路器为基础的组合电器。4.109
敲开式组合电器(C-AIS)
compact air-insulated switchgear以柱式断路器为基础的组合电器。5总装的部件
(总装的）外壳enclosure（of an assemhly）GB/T 2900.20—2016
用于支撑和安装电气设备，它能够提供规定的防护等级，以保护内部设备不受外界影响，防止人员接近或触及带电部分，防止人员触及运动部分。5.2
(总装的)主回路main circuit (of an assembly）在总装中,用来传递电能的回路中的所有导电部件。5.3
(总装的)接地回路
earthing circuit (of an assembly)每个接地装置或接地点到设备用于与外部接地系统相连的端子间的连接。5.4
(总装的)辅助回路
f auxiliary cireuit(of an assembly)在总装中，除主回路以外的)用丁控制、测量、信号,调节回路中的所有导电部件。注：总装的辅助回路包括开关装受的控制回路与辅助回路。5.5
(总装的）功能单元functional unit(of an assembly）总装的一个部分，由满足单一功能的主回路和辅助回路的所有元件组成。注：虽然连接在功能单元上，但位于隔室封闭的防护空间外部的导体（例如连接公共隔室的辅助电綫)不视为功单元的一部分。
(总装的）隔室compartment(of an assembly）总装的一部分，除内部连接、控制或遭风所必要的开孔外，其余均封闭。5.7
(总装的）隔板partition(of al assembly）将一个隔室与其他隔室分开的一个部件。5.8
(总装的)活门 shutter(of an assembly可以在下述两种位置移动的部件：它移动到一个位置时，允许可移开或可抽出部件的动触头和静触头接合。它移动到另位置时，作为外壳或隔板的部分，从而将静触头屏蔽起来。5.9
（总装的）可移开部件removahle parl（of an assemhly）即使主回路带电，也可完全从总装移出和替换的总装的··个部件。5
iiiKAoNiKAca
GB/T 2900.20—2016
（总装的）可抽出部件withdrawablepart(of an assembly）能移到一个或几个位置的总装的可移开部件，当可移开部件与总装保持机械接触时，它可移动到使打开触头间形成·个隔离断口或个间隙的位置。注，隔离断口或间隙常与主回路有关，不一定与辅助回路或控制回路有关。6开关装置
开关装置switehing device
用于闭合和/或断开一个或多个回路的装置。6.2
机械开关装置mechanical switchingdevice用可分离的触买机撼的动作闭合利/或断开一个或多个回路的开关装置：注：所有的机械开关装置都可根据其触头分阑和合阑的中间介质(如空气、SF，油)进行设计。6.3
半导体开关装置semiconductor switching device依靠半导体可控导电性来关合和/开断电路电流的开关装置。6.4www.bzxz.net
熔断器组合电器fuse comhinations机械开关装置与一个或几个熔断器组装在同一单元内的组合。注：负荷开关-熔断器组合电器见GB16926：接器-熔断器组合电器见GB/T14808。6.5
隔离开关disconnectar
在分阐位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合闻位置时，能承裁正常回路条件“的电流及在规定时间内异常条件（例如短路）下的电流的开关装置。注：当国路电流“很小”时，或者当隔离开关每极的两接线端子间的电压在关合和开断前后无显著变化时，隔离开关具有关合和开断回路的能力，
底座分离的隔离开关divided support disconzector每极的动、静触头都不用共用底座或框架支撑的隔离开关。注：一种典型例子是架式或半架式的隔离开关。6.7
中心断口隔离开关centre-break disconnector每相的两触头都是可移的，且恰好在其两边支架问中心处接触的隔离开关。注：该名词只适用了高压隔离开关：6.8
双断口隔离开关double-break disconnector使回路有2个断开点的隔离开关，6.9
接地开关earthing switch
用于将回路接地的一种机械开关装置。在异常条件（如短路)下，可在规定时间内承载规定的异常电流：但在正常回路条件下，不要求承载电流5
iKAoNiKAca
注1：接地开关可有关合短路电流的能力。注2：接地开关可与陷离开关组装在一起。6.10
divided support earthing switch底座分离的接地开关
每极的动、静触头都不用共用底座或框架支撑的接地开关。6.11
（机械的）负荷开关（mechanical)switchGB/T 2900.20—2016
能关合、承载和开断在正常回路条件（包括规定的过载操燥作条件）下的电流，也能在一定时间内承载规定的异常回路条件（例如短路）下的电流的机械开关器件。注：能关合但不能开断短路电流的开关装置，6.12
隔离负荷开关switch-disconnector在分闸位置满足离开关规定的绝缘要求的负荷开关。6.13
产气式负荷开关
gas evolving switch
在电孤作用下，将固体产气材料产生的气体作为灭弧介质的负荷开关。6.14
负荷开关-熔断器组含电器switeh-fuse combinations负荷开关的一极或多极与熔断器串联构成一个组合单元能带负载操作的开关。6.15
隔离开关-熔断器组合电器disconnector-fuse combinations隔离开关的一极或多极与熔断器串联构成的组合电器，6.16
隔离负荷开关-熔断器组合电器switclh-disconnector-fusecombinations隔离负荷开关的一极或多极与熔断器串联构成的组合电器。6.17
熔断器式负荷开关fuse-switch
负荷开关的静触头固定在底座或插头座上，动触头则由熔断体或带有熔断休的载熔件所组成的一种开关。
熔断器式隔离开关fuse-disconnector动触头由熔断体或带有熔断体的载熔件组成的隔离开关。6.19
熔断器式隔离负荷开关fuse-switch-disconnector以熔断体或带有熔断体的载熔件作为动触头的一种隔离负荷开关。6.20
断路器 circuit-hreaker
能关合、承载开断正常回路条件下的电流；在规定的时间内承载规定的过电流，并能关合和开断在异常回路条件（如各种短路条件）下的电流的机械开关装置。6.21
current-limiting circuit-hreaker限流断路器
开断时间短得足以阻止短路电流达到其预期峰值的断路器。HiiKAoNiKAca
GB/T 2900.20—2016
带熔断器的断路器integrally-fusedcircuit-breaker由断路器和熔断器组合面成的单个电器，其每·一相均由一个熔断器和断路器的一极串联而成，6.23
带合闸闭锁的断路器circuit-breaker with lock-out preventing closing当产尘分闸操作的条件还保持时，即使发出合闸指令，动触头也不会关合电流的一种断路器。6.24
落地罐式断路器
dead tank circuit-hreaker
灭孤室处在一个接地金属外壳中的断路器。6.25
柱式断路器live tank circuit-breaker灭瓣室在一个与大地绝缘的外充中的断路器。6.26
oil circuit-breaker
油断路嚣
触头在油中关合、开断的断路器。注：油断路器的典型例子为带电外壳少油断路器和接地外壳多油断路器，6.27
真空断路器vacuum circuit-breaker触头在真空中关合，开断的断路器6.28
gas-blastcircuit-breaker
气吹断路器
触头在压缩气体中关合、开断的断路器。注：当断路器分闸操作时，气体是用机方法获得的压差来驱动的，则称为单压压缩气体断路器。断路器分闸操作前，用获得的压差来驱动气体，则称为双压压缩气体断路器6.29
六氟化硫断路器
sulphur hexafluoride circuit-breaker; SF, circuit-breaker触头在六氟化气体中关合、开断的断路器。6.30
压缩空气断路器
air-blast circuit-breaker
触头在压缩空气中关合、开断的断路器。6.31
(机械的）接触器
(nmechanicai)contactor
手动操作除外，只有个起始位置，能关合、承裁及开断正常电流及规定的过载电流的开断和关合装置。
注，起始位置指接触器的电磁缺或压缩空气装置处于释放状态时，接触器可动部件所处的位置。6.32
锁扣接触器latched contactor
当操作机构失去能量时，由锁扣装置使可动部分不能返回至起始位置的一种接触器。注1：锁扣机构的扣和释放可以是机概的、磁的、电的、气的等方式。注2：内于有了锁扣机构，它实际上其有两个超始位置，如严格按接触馨定义它不能说是接触器，但是，它不论在使用还是在设计方面都较接近于接触器，所以在所适用的场合它应符合接触器标准较为适当。6.33
contactor relay
继电式接触器
用作挖制π关的接触器。
iKAoNiKAca
瞬时继电式接触器instaataneous contactorrelay无任何有意延时动作的继电式接触器。注：除非另有规定，否则继电式接触器就是瞬时继电式接触器。6.35
时延继电式接触器time-delaycontactorrelay具有规定的延时特性的继电武接触器。注：时延继电式接触器可与通电(e-继电器）或断电（d-继电器）或两者都有关。6.36
起动器 starter
GB/T 2900.20-—2016
起动与停止电动机所需的所有接通、分断方式的组合电器，并与适当的过载保护组合。注：起动器可接提供合喇主触头所需力的方法来分类。6.37
人力操作起动器manualstarter
闭合主触头所需的力完全是由人力产生的起动器。6.38
直接起动器
direct-on-line starter
将线路电压直接加到电动机接线端子上，使之在全电压下起动的起动器6.39
n 级起动器n-step starter
在切断和全电压位置间有n一1级加速位置的起动器。6.40
变阻式起动器rheostaticstarter用一台或几台电阻器来得到电动机起动时的转矩特性和(或)限制电流的起动器。6.41
转子变阻式起动器rheostatic rotor starter起动期间，依次切除预先放在转子回路中的一个或几个电阻器的变阻式起动器：6.42
星-三角起动器star-delta starter对三相感应电动机，在起动位置时定子绕组接成星形，而在最终位置时接成三角形的起动器。6.43
自耦减压起动器 auto-transformer starter从自耦变压器引出一个或几个端于以降低感应电动机起动时的端电压，从而减小起动电流的起动器。
（控制电路和辅助电器的）控制开关control switch(forcontroland auxiliarycircuits）用来控制开关设备或控制设备的操作（包括发出信号、电气联锁等）的一种机械开关装置。注：控制开关由具有共同操作系统的一个或儿个触头元件组成。6.45
旋转(控制）开关rotary(contrnl)switch具有以旋转操作的执行器的控制开关。6.46
指示开关pilot switch
在操动最的规定条件下执行的一种非人力控制开关。
