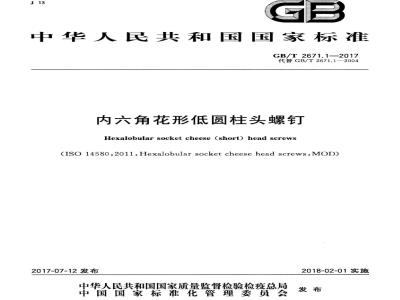

ICS21.060.10
中华人民共和国国家标准
GB/T2671.1-—2017
代替GB/T2671.1—2004
内六角花形低圆柱头螺钉
Hexalobularsocketcheese(short)headscrews(ISO14580:201l,Hexalobularsocketcheeseheadscrews,MOD)2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
中华人民共和国
国家标准
内六角花形低圆柱头螺钉
GB/T2671.1—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
发行中心：(010)51780238
总编室：（010）68533533
读者服务部：(010)68523946
中国标雁出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数12千字2017年7月第一版
2017年7月第一次印刷
书号：155066·1-56765定价
本部分是“内六角花形螺钉”系列国家标准之一。该系列包括：GB/T2671.1内六角花形低圆柱头螺钉；GB/T2671.2内六角花形圆柱头螺钉：一GB/T2672内六角花形盘头螺钉：—GB/T2673内六角花形沉头螺钉：-GB/T2674内六角花形半沉头螺钉。本部分是GB/T2671的第1部分。
本部分按照GB/T1.1一2009给出的规则起草。GB/T2671.1—2017
本部分代替GB/T2671.1一2004《内六角花形低圆柱头螺钉》，与GB/T2671.1一2004相比，主要技术变化如下：
删除“如需其他技术要求，.**GB/T3098.6和GB/T3103.1)中选择。\（见2004年版第1章）：-增加d内六角花形的验收检查见GB/T6188”（见表1)：一对不锈钢螺钉，增加钝化处理技术要求按GB/T5267.4（见表2）。本部分使用重新起草法修改采用ISO14580：2011《内六角花形圆柱头螺钉》。与ISO14580：2011的技术性差异及其原因如下：ISO14580的标准名称中无“低”字，为有别于GB/T2671.2《内六角花形圆柱头螺钉》，本部分在名称中增加了“低”字。
删除ISO14580规定如需其他技术要求，.·ISO4759-1中选择。（见第1章），不属于本标准规定的内容；
在规范性引用文件中，用我国标准代替国际标准（见第2章），增加引用GB/T2（见图1）GB/T90.2（见表2）、GB/T1237（见5.1）和GB/T5267.4（见表2），以符合我国紧固件基础标准；
一增加钢及有色金属螺钉性能等级“d<3mm：按协议”（见表2），明确小规格产品性能等级的规定；
规定有色金属螺钉性能等级（见表2），以符合我国紧固件基础标准；对不锈钢螺钉，增加钝化处理技术要求按GB/T5267.4（见表2），扩大产品的使用范围；增加包装技术要求（见表2），以符合我国紧固件基础标准：修改标记示例为简化标记示例（见5.2），以符合GB/T1237的规定。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。本部分负责起草单位：中机生产力促进中心本部分参加起草单位：济南实达紧固件有限公司、机械工业通用零部件产品质量监督检测中心。本部分由全国紧固件标准化技术委员会负责解释。本部分所代替标准的历次版本发布情况为-GB/T2671—1981;
—GB/T6190—1986；
——GB/T2671.1—2004。
Hii KAoNhi KAca
iiikAoNhikAca
1范围
内六角花形低圆柱头螺钉
GB/T2671.1—2017
GB/T2671的本部分规定了内六角花形低圆柱头螺钉的型式尺寸、技术条件和标记。本部分适用于螺纹规格为M2～M10、性能等级为4.8.5.8、A2-50、A2-70、A3-50、A3-70、CU2和CU3、产品等级为A级的内六角花形低圆柱头螺钉。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2紧固件外螺纹零件的末端（GB/T2一2016，idtISO4753：2011，MOD）GB/T65开槽圆柱头螺钉（GB/T65—2016，ISO1207：2011，MOD）GB/T90.1紧固件验收检查（GB/T90.1—2002，idtISO3269：2000）GB/T90.2紧固件标志与包装
普通螺纹直径与螺距系列（GB/T193—2003，ISO261:1998，MOD)GB/T193
紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T1237
GB/T3098.1
紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1一2010，ISO898-1：2009，MOD)
GB/T3098.6
2009,MOD）
GB/T3098.10
紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6一2014，ISO3506-1：紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10-1993,eqvISO88391986)
GB/T3103.1
紧固件公差螺栓，螺钉，螺柱和螺母（GB/T3103.1一2002，idtISO4759-1：2000）GB/T5267.1
紧固件电镀层（GB/T5267.1-2002，ISO4042：1999，IDT）GB/T5267.2
紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT）GB/T5267.4
GB/T5276
2010,MOD)
紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4—2009，ISO16048：2003，螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276—2015，ISO225：紧固件
GB/T5779.1
ISO6157-1:1988)
GB/T6188
紧固件表面缺陷螺栓、螺钉和螺柱一般要求（GB/T5779.1一2000，idt螺栓和螺钉用内六角花形（GB/T6188一2000，idtISO10664：1999）GB/T9145
5普通螺纹中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998，MOD)
GB/T16938
紧固件典
螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992：2005,IDT)
iikAoNnikAca
GB/T2671.1—2017
3型式尺寸
螺钉的型式尺寸见图1和表1。
尺寸代号和标注应符合GB/T5276。注：无螺纹杆径d，约等于螺纹中径或螺纹大径。·辗制末端见GB/T2。
，棱边可以是圆的或直的，由制造者任选。图
表1尺寸
螺纹规格d
公称=max
单位为毫米
iiKAoNiKAca
螺纹规格d
内六角
花形d
公称”
（55)
公称=max
槽号No.
注：阶梯实线间为优选长度范围。尽可能不采用括号内的规格。
螺距。bzxZ.net
表1（续）
GB/T2671.12017
单位为毫米
每1000件钢螺钉的质量（p
=7.85kg/dm）
比GB/T65增加了头部高度，以改善头部强度，内六角花形的验收检查见GB/T6188。虚线以上的长度，螺纹制到头部(b=l一a)。0.786
iiKAoNniKAca
GB/T2671.1-2017
技术条件和引用标准
技术条件和引用标准见表2。
通用技术条件
机械性能
产品等级
内六角花形
表面处理
表面缺陷
验收及包装
5标记
标记方法
表2技术条件和引用标准
d<3mm：按协议：
d>3mm:4.8.5.8
d<3mm：按协议；
d≥3mmGB/T3098.1
不经处理；
电镀技术要求按
GB/T5267.1;
非电解锌片涂层技术要
求按GB/T5267.2
不锈钢
GB/T16938
GB/T193.GB/T9145
A2-50.A2-70
A3-50.A3-70
GB/T3098.6
GB/T3103.1
GB/T6188
简单处理；
钝化处理技术要求按
GB/T5267.4
有色金属
d<3mm按协议；
d≥3mm:CU2,CU3
d<3mm：按协议；
d≥3mm:GB/T3098.10
简单处理：
电镀技术要求按GB/T5267.1
如需其他技术要求或表面处理，应由供需协议GB/T5779.1
GB/T 90.1,GB/T 90.2
标记方法按GB/T1237规定。
5.2标记示例
螺纹规格为M5、公称长度1=20mm、钢制、性能等级4.8级、表面不经处理、产品等级A级的内六角花形低圆柱头螺钉的标记：
螺钉GB/T2671.1M5X20
书号：155066·1-56765
GB/T2671.1-2017
定价：
