GB∕T 2099.8-2017
基本信息
标准号： GB∕T 2099.8-2017
中文名称：家用和类似用途插头插座 第2-4部分:安全特低电压(SELV)插头插座的特殊要求
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：5159KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB∕T 2099.8-2017 家用和类似用途插头插座 第2-4部分:安全特低电压(SELV)插头插座的特殊要求
GB∕T2099.8-2017
标准下载解压密码：www.bzxz.net

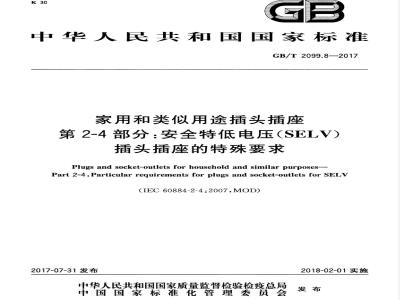

标准图片预览
标准内容
ICS29.120.30
中华人民共和国国家标准
GB/T2099.8—2017
家用和类似用途插头插座
第2-4部分：安全特低电压（SELV）插头插座的特殊要求
Plugs and socket-outlets for household and similar purposes-Part 2-4:Particular requirements for plugs and socket-outlets for SELV（IEC60884-2-4:2007,MOD）
2017-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
规范性引用文件
术语和定义
一般要求
关于试验的一般要求
额定值
尺寸检查
防触电保护。
接地措施
端子和端头…
固定式插座的结构
插头和移动式插座的结构·
联锁插座
耐老化、由外壳提供的防护和防潮绝缘电阻和电气强度
接地触头的工作
分断容量·
正常操作·
拔出插头所需的力
软缆及其连接
机械强度
耐热：
螺钉、载流部件及其连接·
爬电距离、电气间隙和通过密封胶的距离-绝缘材料的耐非正常热、耐燃和耐电痕化·防锈性能
30带绝缘护套的插销的附加试验次
GB/T2099.8—2017
附录A（规范性附录）带有按交货状态导线的移动式电器附件与安全有关的常规试验（防触电保护和正确极性）
HiiKAoNni KAca
GB/T2099.8—2017
附录B（规范性附录）试验所需试样一览表图101
图102
验证最大拨出力的量规
验证最小拔出力的量规
额定值
电器附件型式和可连接的硬和软铜导体的标称截面积之间的关系表11
无螺纹端子弯曲试验用的硬铜导体的标称截面积最大和最小拔出力
软缆固定部件可容纳的软缆的外部尺寸软缆固定部件的扭矩试验值
可拆线电器附件中可容纳的软缆的最大尺寸表20
温升试验（第19章）和正常操作试验（第21章）的电器附件额定值、试验导体的标称截面积和试验电流之间的关系
爬电距离和电气间隙
带按交货状态导线的移动式电器附件要进行的常规试验的图示说明表B.101试验所需试样数量
HiiKAoNhiKAca
GB/T2099《家用和类似用途插头插座》分为以下部分：-第1部分：通用要求
第2部分：特殊要求
·带熔断器插头的特殊要求
·器具插座的特殊要求
·转换器的特殊要求
·固定式无联锁带开关插座的特殊要求?固定式有联锁带开关插座的特殊要求·延长线插座的特殊要求
·安全特低电压（SELV)插头插座的特殊要求·信息插座的特殊要求
本部分为GB/T2099的第2-4部分。本部分按照GB/T1.1一2009给出的规则起草。GB/T2099.8—2017
本部分使用重新起草法修改采用IEC60884-2-4：2007《家用和类似用途插头插座第2-4部分：安全特低电压（SELV)插头插座的特殊要求》。本部分与IEC60884-2-4：2007的技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：·用等同采用国际标准的GB/T131代替了ISO1302：2002；·用修改采用国际标准的GB/T2099.1—2008代替了IEC60884-1:2006；·用修改采用国际标准的GB/T2099.2代替了IEC60884-2-2；·用修改采用国际标准的GB/T34134一2017代替了IEC60906-3：1994；一根据安全特低电压插头插座的应用情况，将第1章范围中“额定电流16A”修改为“额定电流不超过16A”；
—因为GB/T5023—2008已删除了扁形无护套软线60227IEC42，所以将表17中软缆的类型60227IEC42修改为60227IEC52。本部分做了下列编辑性修改：
根据GB/T1.1一2009有关规定，在第1章“范围”中补充了“本部分规定了家用和类似用途安全特低电压（SELV)插头插座的额定值、标志、防触电保护、结构、电气性能、机械性能等技术要求”。
本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67）归口。本部分起草单位：中国电器科学研究院有限公司、杭州鸿雁电器有限公司、浙江正泰建筑电器有限公司，公牛集团有限公司，威凯检测技术有限公司，北京中科可来博电子科技股份有限公司，宁波华电器有限公司、跃华控股集团有限公司。本部分主要起草人：蔡军、吴明、汪凤琴、胡兰芳、阮立平，高一盼、邵京疆冯涌麟、王朝圣、李细琴，宛俊杰、蔡映峰、黄顺亲。
Hii KAoNhi KAca
Hii KAoNhi KAca
1范围
家用和类似用途插头插座
第2-4部分：安全特低电压（SELV）插头插座的特殊要求
GB/T2099.1—2008的本章替换为：GB/T2099.8—2017
本部分规定了家用和类似用途安全特低电压（SELV）插头插座的额定值、标志，防触电保护，结构、电气性能，机械性能等技术要求本部分适用于户内或户外使用的、家用和类似用途的、6V～48V（包括48V）、直流电或交流电（50/60Hz）的安全特低电压（SELV）、额定电流不超过16A的插头，固定式或移动式插座和器具插座。注1：正在考虑将本部分扩大到更高的频率。本部分不包括暗装式安装盒的要求；只包括对插座进行试验所必须的明装式安装盒的要求。本部分也适用于与器具形成一体或安装在器具里或固定到器具上的装在电线组件中的插头和插座。
注2：与器具或设备形成一体的插座是由器具或设备形成其外壳的插座。安装在器具或设备里的插座是一个安装或固定在器具或设备里的独立的插座。另外，器具或设备用插座属于GB/T2099.2范围。本部分不适用于：
工业用插头插座和耦合器；
一器具耦合器；
一与熔断体、自动开关等组合在一起的固定式插座。符合本部分的插头和固定式或移动式插座适合在通常不超过35℃，偶尔会达到40℃C的环境温度中使用。
注3：符合本部分的插座仅适合于在安装方法和安装位置都不可能使插座周围的环境温度超过40℃的设备里使用。
在特殊条件的场所，如船上，车辆上及类似场所和可能发生爆炸等危险场所，可能要求特殊的结构。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2099.1一2008家用和类似用途插头插座第1部分：通用要求（IEC60884-1:2006，MOD）的本章增加下述引用文件后适用GB/T131产品儿何技术规范（GPS）技术产品文件中表面结构的表示法（GB/T131一2006，ISO1302:2002,IDT)
GB/T2099.2家用和类似用途插头插座第2部分：器具插座的特殊要求（GB/T2099.2一2012，IEC60884-2-2:2006,MOD)
GB/T34134-2017家用和类似用途安全特低电压（SELV）交流和直流插头插座16A6V、12V、24V、48V型式、基本参数和尺寸（IEC60906-3:1994，MOD)1
HiiKAoNniKAca
GB/T2099.8—2017
3术语和定义
GB/T2099.1一2008界定的以及下列术语和定义适用于本文件。3.101
安全特低电压SELV
在供电电源被隔开的电路中（例如，采用带单独绕组的安全隔离变压器或变流器的方法），导体之间或任何导体和地之间电压不超过50V交流r.m.s或120V直流（无波纹）的电压。注：本部分规定的系统额定电压不超过48V交流和48V直流。4一般要求
GB/T2099.1—2008-的本章适用。5关于试验的一般要求
GB/T2099.1一2008的本章作如下修改后适用：5.4在第1段后增加：
当制造厂的设计既可用于直流，也可用于交流时，第19章，第20章和第21章的试验需要3个附加试样。
当制造厂的设计可用于两个或更多的电压时，对每一个附加的电压需要3个附加试样。所有的相关试验都在具有最高额定电压的试样上进行。此外，需要在每种类型的一个试样上检查是否符合GB/T34134一2017标准活页1～6的尺寸。注：试验所需试样一览表由附录B给出。6
额定值
GB/T2099.1一2008的本章作如下修改后适用：6.1替换：
电器附件应为表1所示的类型并且有表1所示的电压、电流额定值。表1额定值
2P(可拆线或不可拆线）
。非优先选用值。
6.2GB/T2099.1—2008的本条不适用。2
额定电压
6*,12,24,48
6\,12,24,48
额定电流
HiiKAoNiKAca
7分类
GB/T2099.1一2008的本章作如下修改后适用：7.1.3GB/T2099.1—2008的本条不适用。7.2.2GB/T2099.1—2008的本条不适用。7.2.5
5GB/T2099.1—2008的本条不适用。7.3替换：
插头按所连接设备类别分类：
Ⅲ类设备用插头。
注：设备的分类详见GB/T17045。8标志
GB/T2099.1一2008的本章作如下修改后适用：8.1增加：
此外，直流电器附件的端头应标出标志。8.2替换：
使用符号时，应使用如下符号：安培
交流电*
直流电
防护等级，如适用
..IPXX.
注1：符号的结构的说明详图由GB/T5465.2给出。注2：工具结构形成的线条不视作标志。IP代码中代表防固体物侵人的字母“X”，应改为相应数字。GB/T2099.8—2017
额定电流和额定电压的标志可以单独采用数字。这些数字可以排成一行，用斜线隔开，或将额定电流的数字放在额定电压的数字上面并用一条水平线隔开。电源性质的标志应紧靠在额定电流和额定电压数字的后面。注3：电流、电压和电源性质可以这样标志：16A48V~或16/48~或%
16A12V-——-或16/12--—或
8.4删除第二段。
8.5替换：
直流电器附件的端头应标出符号十和一，上述标志不得位于螺钉或其他易拆卸的部件上注1：“易拆卸的部件”是指在正常安装插座和组装插头时可以拆卸的那些部件。注2：不可拆线电器附件中的端头不必标志。3
HiiKAoNni KAca
GB/T2099.8—2017
9尺寸检查
GB/T2099.1—2008的本章作如下修改后适用：9.1替换：
如果适用，电器附件应符合GB/T34134一2017的相关标准活页1～6。是否合格，通过试验来检查。
9.2替换第1段和第2段：
应不可能：
直流插头插人交流插座，交流插头插人直流插座：插头插人任何其他的插头插座系统的插座；插头能插人其他电压额定值的插座。10防触电保护
GB/T2099.1一2008的本章作如下修改后适用：10.2将“满足10.2.1或10.2.2的要求”替换为“满足10.2.1的要求”。10.2.2GB/T2099.12008的本条不适用。10.3GB/T2099.1—2008的本条不适用。10.4GB/T2099.1--2008的本条不适用。10.5GB/T2099.1—2008的本条不适用。GB/T2099.1—2008的本条不适用。10.6
GB/T2099.1—2008的本条不适用。11
接地措施
GB/T2099.1—2008的本章不适用。12端子和端头
GB/T2099.1一2008的本章作如下修改后适用：12.2.1表3用下列表格替换：
表3电器附件型式和可连接的硬和软铜导体的标称截面积之间的关系硬铜导体(单芯或绞合)
电器附件电流和型式
（固定式电器附件）
（移动式电器附件）
标称截面积
1.5~2×2.5（包括）
最粗导体的直径
标称截面积
软铜导体
最粗导体的直径
1.5~2×2.5（包括）
0.75~1.5（包括）
GB/T2099.1—2008的本条不适用。12.2.10
12.3.12表11用下列表格替换：
无螺纹端子弯曲试验用的硬铜导体的标称截面积表11
插座的额定电流
13固定式插座的结构
第1顺序试验
GB/T2099.1一2008的本章作如下修改后适用：13.7.2将第三个破折号内容的最后一项替换为：试验导体的标称截面积
GB/T2099.82017
第2顺序试验
·不大于25V交流或60V直流的安全特低电压电路中的带电部件的。13.8GB/T2099.1—2008的本条不适用。13.17GB/T2099.1—2008的本条不适用。GB/T2099.1一2008的本条不适用。13.18
13.19GB/T2099.1—2008的本条不适用。增加：
13.101多位插座应仅由安全特低电压插座组成。是否合格，通过观察检查。
14插头和移动式插座的结构
GB/T2099.1一2008的本章作如下修改后适用：14.3删除第2段。
14.4GB/T2099.1—2008的本条不适用。14.7
删除最后1个破折号的内容。免费标准bzxz.net
14.8GB/T2099.1—2008的本条不适用。GB/T2099.1—2008的本条不适用。14.9
删除第4段。
删除第4段。
删除第2个破折号的内容。
删除注。
GB/T2099.1—2008的本条不适用。删除第2段。
将最后一段替换为：
是否合格，通过14.23.1和14.23.2的试验进行检查。删除第2个注。
增加：
14.101对延长线插座（电线加长组件），电缆的最小标称截面积是：5
GB/T2099.8—2017
一长度不超过2m，1.0mm；
长度超过2m，1.5mm。
15联锁插座
GB/T2099.1一2008的本章不适用。16耐老化，由外壳提供的防护和防潮GB/T2099.1一2008的本章适用。17绝缘电阻和电气强度
GB/T2099.1一2008的本章作如下修改后适用：17.1.1删除d)项和第2段的“接地端子和接地插套”17.1.2删除c)项和最后一段的“接地端子和“接地插销”。2将第2段替换为：
试验电压应为500V。
18接地触头的工作
GB/T2099.1—2008的本章不适用。19温升
GB/T2099.1一2008的本章作如下修改后适用：删除试验规范倒数4段（从“对三极或更多极的电器附件”开始）。20分断容量
GB/T2099.1-2008的本章作如下修改后适用：删除注2、注3。
将试验规范的第6段到最后包含的内容替换为：试验设备的行程应在50mm~60mm之间。将插头插人拨出插座50次（100个行程），插拔速率为：每分钟30个行程。
注：一个行程是插头的一次插人或一次拨出。试验电压为53V、试验电流为20A。从插头与插座插合到拔出期间，通电时间为1.5+°.5s。交流电器附件要用交流电（cosp=0.6士0.05）进行试验。直流电器附件要在一个无感电路上进行试验。试验要按图17所示的接线。
对于a.c.，试验电阻器和电感器不并联，除非，如果用空心电感器，就要将一个能消耗掉流经电感器6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
