GB/T 1572-2018 煤的结渣性测定方法
GB/T1572-2018
标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

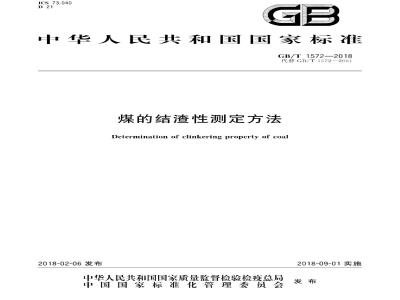

ICS73.040
中华人民共和国国家标准
GB/T1572—2018
代替GB/T1572—2001
煤的结渣性测定方法
Determination of clinkering property of coal2018-02-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-09-01实施
GB/T1572—2018
规范性引用文件
术语和定义
方法提要
试剂和材料
仪器设备
试样制备
测定步骤
结果表述
10方法精密度··
试验报告
附录A（资料性附录）结渣性测定记录表目
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T1572—2001《煤的结渣性测定方法》。本标准与GB/T1572一2001相比，除编辑性修改外，主要技术变化如下：术语和定义增加了“结渣性”（见3.1）；马弗炉增加了恒温区定期检定要求（见6.3，2001年版5.3）；-增加了“试验报告”章节（见第11章）；修改了结渣性测定记录表（见附录A，2001年版附录A）。本标准由中国煤炭工业协会提出。本标准由全国煤炭标准化技术委员会（SAC/TC42）归口。本标准起草单位：煤炭科学技术研究院有限公司检测分院。本标准主要起草人：张津铭、陈宝华、张博、杨光本标准所代替标准的历次版本发布情况为：GB/T1572—1989.GB/T1572—2001。GB/T1572—2018
-iiiKAoNniKAca
1范围
煤的结渣性测定方法
GB/T1572—2018
本标准规定了测定煤结渣性的方法提要、试剂和材料、仪器设备、试样制备、测定步骤、结果表述、方法精密度和试验报告。
本标准适用于褐煤，烟煤，无烟煤和焦炭。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T474煤样的制备方法
GB/T4832
煤炭分析试验方法一般规定
术语和定义
GB/T483界定的以及下列术语和定义适用于本文件。3.1
clinkering property
结渣性
煤在气化或燃烧过程中，煤灰受热软化、熔融而结渣的性能的量度。注：结渣性以结渣率表示。
结渣率clinkering ratio
试样在规定的鼓风强度下气化和燃烧后，灰渣中粒度大于6mm的渣块占总灰渣的质量百分数，称为试样在该鼓风强度下的结渣率。3.3
鼓风强度
blast strength
试样气化或燃烧时，空气通过炉栅截面的平均流速。注：鼓风强度以米每秒（m/s)表示。3.4
最大阻力
maximum resistance
试样气化或燃烧时，料层对气流产生的阻力的最大值，注：最大阻力以百帕（hPa)表示。3.5
反应时间
reaction time
试样气化或燃烧时，从点火开始到燃烧停止所经过的时间。注：反应时间以分（min)表示。4方法提要
将3mm～6mm粒度的试样装入特制的气化装置中，用木炭引燃.在规定鼓风强度下使其气化或1
iiiKAoNhikAca
GB/T1572—2018
燃烧。待试样燃尽后停止鼓风，冷却，将灰渣称量和筛分，以大于6mm的渣块占全部灰渣的质量分数计算煤的结渣率。绘制鼓风强度-平均结渣率曲线，评价煤的结渣性。5试剂和材料
5.1木炭：无外来杂质的硬质木炭，粒度3mm~6mm。5.2石棉板：厚度3mm~5mm。
6仪器设备
结渣性测定仪
结渣性测定仪主要包括烟气室、气化套、空气室、测压装置和流量计等（见图1）。10
说明：
观测孔；
烟气室；
锁紧螺简：
气化套；
空气室；
烟气排出孔；
测压孔：
空气针形阀；www.bzxz.net
流量计：
进气管：
-顶盖。
图1结渣性测定仪
iiiKAoNikAca
2鼓风机
风量不小于12m/h，风压不小于49hPa。6.3马弗炉
GB/T1572—2018
炉内加热室尺寸不小于320mm×200mm×140mm。炉后壁或上壁应有排气孔，并配有温度控制器。炉膛具有足够的恒温区，能保持温度为（350士10）℃。马弗炉的恒温区应在关闭炉门下测定，每年至少一次，高温计和热电偶每年应检定一次。6.4工业天平
最大称量1kg，最小分度值0.01g。6.5振筛机
往复式，频率（240土20）min-1，振幅（40土2）mm。6.6
圆孔筛
筛孔3mm和6mm，并配有筛盖和筛底。6.7
带孔铁铲
尺寸为100mm×100mm，边高20mm，底面均匀分布直径2.0mm~2.5mm的孔约100个。6.8浅盘
由厚度1.0mm~1.5mm的耐热金属材料制成，尺寸不小于为200mm×150mm×40mm。盘底四角有20mm高的垫脚。
6.9试样桶
容积400cm2。
6.10漏斗
耐热材料制成。大口直径120mm，小口直径45mm，高约120mm。6.11U型压力计
可测量不小于49hPa压差。
试样制备
按GB/T474的规定，制备粒度3mm～6mm达到空气干燥状态试样4kg左右7.1
7.2挥发分焦渣特征小于或等于3的煤样以及焦炭不需要经过破粘处理。7.3挥发分焦渣特征大于3的煤样，按下述方法进行破粘处理：a）将马弗炉预先升温到300℃。b）量取煤样800cm（同一鼓风强度重复测定用样量）放人浅盘内，摊平，使其厚度不超过浅盘高度的2/3。
iiiKAoNiKAca
GB/T1572—2018
打开炉门，迅速将浅盘放人炉内，立即关闭炉门。c
d）待炉温回升到300℃以后，恒温30min。然后将温度调节到350℃，并在此温度下加热到挥发物逸完为正。
e）打开炉门，取出浅盘，趁热搅松煤样，并倒在振筛机上过筛。遇有大于6mm的焦块时，轻轻压碎，使其全部通过6mm筛子。取3mm～6mm粒度煤样备用。8测定步骤
取试样400cm2，并称量（称准到0.01g）。8.11
8.2将试样倒人气化套内，平整样品，将垫圈装在空气室和烟气室之间，用锁紧螺筒紧固。8.3称取约15g木炭，放在带孔铁铲内，加热至灼红。8.4开动鼓风机、调节空气针形阀，使空气流量不超过2m2/h。再将漏斗放在仪器顶盖位置处，把灼红的木炭从顶部倒在试样表面上，取下漏斗，扒平，拧紧顶盖。再仔细调节空气流量，使其达到规定值(分别为2m/h.4m/h.6m/h），开始计时。8.5在测定过程中，随时观察并及时调节空气流量达到规定值。从与测压孔相接的压力计读出料层最大阻力，并记录。
8.6从观测孔观察到试样燃尽后，关闭鼓风机，并记录反应时间。8.7气化套冷却后取出全部灰渣，称其质量m2。8.8将6mm筛子和筛底叠放在振筛机上，然后把称量后的灰渣全部转移到6mm筛子上，盖好筛盖。8.9开动振筛机，振动30s，然后称出粒度大于6mm渣块的质量m1。8.10每个试样在0.1m/s.0.2m/s和0.3m/s（相应于空气流量分别为2m2/h、4m2/h6m2/h）三种鼓风强度下分别进行两次重复测定，测定记录表参见附录A。在鼓风强度为0.2m/s和0.3m/s进行测定时，应先使鼓风强度在0.1m/s下保持3min，然后再调节到规定值。9结果表述
9.1结渣率按式(1)计算，测定结果保留到小数点后两位：Clin=m=×100
式中：
Clin——结渣率，以质量分数（%)表示；粒度大于6mm渣块的质量，单位为克（g）；m
总灰渣质量，单位为克（g）。
9.2计算两次重复测定结果的平均值，按GB/T483规定修约到小数点后一位，报出。..（1)
9.3在结渣性强度区域图上（图2)，以鼓风强度为横坐标，平均结渣率为纵坐标绘制结渣性曲线。4
iiKAoNiKAca
说明：
强结渣区；
2中等结渣区；
弱结渣区。
方法精密度
%/墨乾
鼓风强度/(m/s)
结渣性强度区域图
GB/T1572—2018
每一试样按0.1m/s.0.2m/s.0.3m/s三种鼓风强度进行重复测定。两次重复测定结果的差值不得超过5.0%（绝对值）
试验报告
试验报告至少应包括以下信息：样品编号；
依据标准；
试验结果；
与标准的任何偏离；
试验中出现的异常现象；
一试验日期。
GB/T1572—2018
结渣性测定记录如表A.1所示。
鼓风强度
试样质量
附录A
（资料性附录）
结渣性测定记录表
结渣性测定记录表
>6mm灰渣量
总灰渣质量
灰渣质量
结渣率
最大阻力
反应时间
平均值
GB/T1572-2018
中华人民共和国
国家标准
煤的结渣性测定方法
GB/T15722018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年2月第一版
书号：1550661-59654
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
