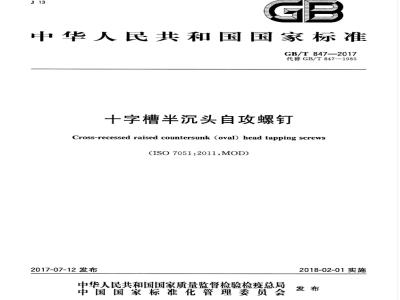

标准内容
ICS21.060.10
中华人民共和国国家标准
GB/T847—2017
代替GB/T847—1985
十字槽半沉头自攻螺钉
Cross-recessed raised countersunk (oval) head tapping screws（ISO7051：2011MOD）
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
中华人民共和国
国家标准
十字槽半沉头自攻螺钉
GB/T847—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)68533533发行中心：（010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×12301/16
5印张0.5字数12千字
2017年7月第一版2017年7月第一次印刷*
书号：155066·1-56761定价
本标准是“自攻螺钉系列国家标准之一。该系列包括！GB/T845十字槽盘头自攻螺钉；
-GB/T846十字槽沉头自攻螺钉；-GB/T847十字槽半沉头自攻螺钉；一GB/T2670.1内六角花形盘头自攻螺钉；GB/T2670.2内六角花形沉头自攻螺钉；-GB/T2670.3内六角花形半沉头自攻螺钉；GB/T5282
开槽盘头自攻螺钉；
-GB/T5283
开槽沉头自攻螺钉；
-GB/T5284
开槽半沉头自攻螺钉；
六角头自攻螺钉；
-GB/T5285
十字槽凹穴六角头自攻螺钉：
-GB/T9456
GB/T13806.2精密机械用紧固件十字槽自攻螺钉刮削端；-GB/T16824.1六角凸缘自攻螺钉：六角法兰面自攻螺钉。
-GB/T16824.2
本标准按照GB/T1.1一2009给出的规则起草。GB/T847—2017
本标准代替GB/T847—1985《十字槽半沉头自攻螺钉》，与GB/T847—1985相比，主要技术变化如下：
增加R型（见图1和表1)；
增加通用技术条件按GB/T16938（见第2章、表2）：一对钢螺钉，增加不经处理及非电解锌片涂层技术要求按GB/T5267.2（见表2)；增加不锈钢螺钉产品及技术要求（见表2）：增加“如需其他技术要求或表面处理，应由供需协议”（见表2）。本标准使用重新起草法修改采用ISO7051：2011《十字槽半沉头自攻螺钉》。与ISO7051：2011的技术性差异及其原因如下：在规范性引用文件中，用我国标准代替国际标准（见第2章），增加引用GB/T90.2（见表2）和GB/T1237（见5.1），以符合我国紧固件基础标准；增加包装技术要求（见表2），以符合我国紧固件基础标准：修改标记示例为简化标记示例（见5.2），以符合GB/T1237的规定。本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会（SAC/TC85）归口。本标准负责起草单位：中机生产力促进中心。本标准参加起草单位：浙江精艺标准件有限公司本标准由全国紧固件标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况为：GB/T847—1976.GB/T847—1985。I
Hii KAoi KAca
HiiKAoNiKAca
1范围
十字槽半沉头自攻螺钉
本标准规定了十字槽半沉头自攻螺钉的型式尺寸，技术条件和标记。GB/T847—2017
本标准适用于螺纹规格为ST2.2～ST9.5、产品等级为A级的十字槽半沉头自攻螺钉。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查（GB/T90.1—2002，idtISO3269:2000）GB/T90.2紧固件标志与包装
GB/T944.1螺钉用十字槽（GB/T944.1—1985，eqvISO4757：1983）GB/T1237紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T3098.5紧固件机械性能自攻螺钉（GB/T3098.5—2016，ISO2702：2011，MOD)GB/T3098.21wwW.bzxz.Net
紧固件机械性能不锈钢自攻螺钉（GB/T3098.21一2014，ISO3506-4：2008，GB/T3103.1
紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002，idtISO4759-1：2000）GB/T5267.1
紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT）GB/T5267.2
紧固件非电解锌片涂层（GB/T5267.2—2002,ISO10683：2000，IDT）GB/T5267.4
GB/T5276
2010,MOD
紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4一2009ISO16048：2003，紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225：GB/T5279沉头螺钉头部形状和测量（GB/T5279—1985，idtISO7721：1983）GB/T5279.2沉头螺钉第2部分：十字槽插人深度（GB/T5279.2—1997，idtISO7721-2：1990）GB/T5280自攻螺钉用螺纹（GB/T5280—2002，idtISO1478：1999）GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938—2008，ISO8992：2005,IDT)
3型式尺寸
自攻螺钉的型式尺寸见图1和表1。尺寸代号和标注应符合GB/T5276。1
iikAoNniKAca
GB/T847—2017
d）H型-十字槽
·棱边可以是圆的或直的，由制造者任选。尺寸α应在第一扣完整螺纹的小径处测量。2
a）C型
b）F型
c）R型
e）z型-+字槽
HiiKAoNiKAca
螺纹规格
理论值
十字槽
实际值
槽号No.
m参考
C型和R型
m参考
注：阶梯实线间为优选长度范围。P
螺距。
按GB/T5279。
“不能制造带“一”标记的长度规格表1尺寸
GB/T847—2017
单位为毫米
HiiKAoNniKAca
GB/T847—2017
技术条件和引用标准
技术条件和引用标准见表2。
通用技术条件
十字槽
机械性能
5标记
产品等级
表面处理
验收及包装
5.1标记方法
表2技术条件和引用标准
GB/T16938
GB/T5280
GB/T944.1.GB/T5279.2
不锈钢
A2-20H,A4-20H,A5-20H
GB/T3098.5
不经处理；
电镀技术要求按GB/T5267.1
GB/T3103.1
简单处理：
GB/T3098.21
钝化处理技术要求按GB/T5267.4非电解锌片涂层技术要求按GB/T5267.2如需其他技术要求或表面处理，应由供需协议GB/T 90.1,GB/T 90.2
标记方法按GB/T1237规定。
5.2标记示例
螺纹规格ST3.5、公称长度l=16mm、钢制、表面不经处理、末端C型、产品等级A级的H型十字槽半沉头自攻螺钉的标记：
自攻螺钉GB/T847
书号：155066·1-56761
GB/T847-2017
