GB/T 778.1-2018 饮用冷水水表和热水水表 第1部分:计量要求和技术要求
GB/T778.1-2018
标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

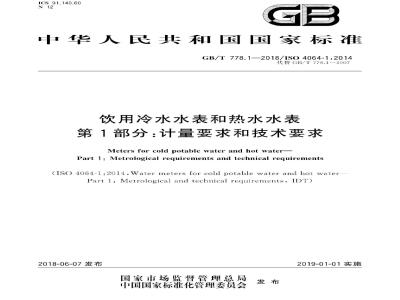

ICS91.140.60
中华人民共和国国家标准
GB/T778.1—2018/ISO4064-1:2014代替GB/T778.1—2007
饮用冷水水表和热水水表
第1部分：计量要求和技术要求
MetersforcoldpotablewaterandhotwaterPart 1: Metrological requirements and technical requirements(ISO4o64-l:2ol4.Water meters for coldpotablewaterand hot waterPartl:Metrological and technical requirements,IDT)2018-06-07发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-01-01实施
GB/T778《饮用冷水水表和热水水表》分为以下5部分：第1部分：计量要求和技术要求；第2部分：试验方法；
一第3部分：试验报告格式；
一第4部分：GB/T778.1中未包含的非计量要求；一第5部分：安装要求。
本部分为GB/T778的第1部分。
本部分按照GB/T1.1一2009给出的规则起草。GB/T778.1—2018/ISO4064-1:2014本部分代替GB/T778.1一2007《封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范》，与GB/T778.1一2007相比主要技术变化如下：修改了标准名称；
扩大了标准适用范围，未规定最大允许工作压力（见第1章，2007年版的第1章）；调整了标准的结构；
一增加了术语“水表”“费率控制装置”“预置装置”“固定客户水表”插装式水表”“插装式水表连接接口”“可互换计量模块水表”“可互换计量模块”“可互换计量模块水表连接接口”“误差”“耐久性”“测量条件”“显示装置的分辨力”\复式水表转换流量”“耐久性试验”“温度稳定性”“预处理”“环境适应”“恢复”“型式评价”“型式批准”（见3.1.1、3.1.9、3.1.10、3.1.12、3.1.20、3.1.21、3.1.22、3.1.23、3.1.24、3.2.4、3.2.103.2.11、3.2.14、3.3.6、3.4.7、3.4.8,3.4.9、3.4.10、3.4.11、3.4.12、3.4.13);
修改了术语“检测元件”“修正装置”“初始基本误差”“工作温度”“影响因子”“额定工作条件”“P型自动检查装置”的定义（见3.1.3、3.1.7、3.2.7、3.3.10、3.4.2、3.4.4、3.5.6，2007年版的3.26、3.32,3.49、3.17、3.50、3.5,3.40);删除了术语“最低允许工作压力”“极限条件”“电源装置”（见2007年版的3.15.3.6、3.43）；修改了Q/Q的值的选取（见4.1.4，2007年版的5.1.2）；删除了参比流量的确定（见2007年版的5.1.5）；增加了水表准确度等级的分类，增加了1级表的最大允许误差要求（见4.2.2）；删除了“温度等级”表格参比条件一栏（见2007年版的5.4.1)；增加了对于逆流水表两个方向上常用流量和测量范围可以不同的要求（见4.2.7）；增加了静压时水表不损坏泄漏的要求（见4.2.10）；增加了对于不可更换电池，水表上应有更换电池的提示和最少使用寿命的要求（见5.2.3.2）；一增加了对于可更换电池，在显示电池电量低时的最少使用寿命要求（见5.2.4.2）；增加了更换电池应不损坏计量封印的要求（见5.2.4.4）；增加了水表设计应不便实施欺诈行为、应不有利于任何一方的要求（见6.1.7、6.1.9）；增加了水表调整应不有利于任何一方的要求（见6.2.1）；-增加了水表安装条件的要求（见6.3）；增加了铭牌上应有准确度等级、压力损失等级的要求（见6.6.2)；删除了铭牌上提供给辅助装置输出信号类型的要求（见2007年版的6.8）；一修改为仅在带电子装置水表上的铭牌要求提供环境等级和电磁兼容等级（见6.6.2，2007年版1
GB/T778.1—2018/ISO4064-1:2014的6.8)；
增加了电子指示装置的显示要求（见6.7.2.2）；一增加了对于1级水表的指示装置分辨力的要求（见6.7.3.2.3）；增加了复式水表指示装置的要求（见6.7.3.3）；删除了附加检定元件的要求（见2007年版的6.6.3.3）；一增加了计量控制内容，包括型式试验和首次检定的要求（见第7章）：删除了2007年版的附录A和附录B；增加了“带电子装置水表的性能试验”附录（见附录A）；增加了“使用中及后续检定的允许误差”附录（见附录C）。本部分使用翻译法等同采用ISO4064-1：2014《饮用冷水水表和热水水表第1部分：计量和技术要求》。
本标准做了以下编辑性修改：
修改了标准名称。
本部分由中国机械工业联合会提出本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。本部分起草单位：上海工业自动化仪表研究院有限公司、宁波水表股份有限公司、三川智慧科技有限公司、宁波东海仪表水道有限公司、苏州自来水表业有限公司、浙江省计量科学研究院、河南省计量科学研究院、宁波市计量测试研究院，南京水务集团有限公司水表厂，重庆智能水表有限责任公司，无锡水表有限责任公司，上海水表厂、上海仪器仪表自控系统检验测试所，杭州水表有限公司深圳市捷先数码科技股份有限公司、汇中仪表有限公司，福州科融仪表有限公司，扬州恒信仪表有限公司、北京市自来水集团京兆水表有限责任公司，济南瑞泉电子有限公司，杭州竞达电子有限公司，江阴市立信智能设备有限公司、湖南常德牌水表制造有限公司、宁波市精诚科技股份有限公司、湖南威铭能源科技有限公司，青岛积成电子有限公司、天津赛恩能源技术股份有限公司。本部分主要起草人：李明华、赵绍满、宋财华、林志良、姚福江、赵建亮、崔耀华、马俊、陆聪文、魏庆华、张庆、陈峰嵘、谢坚良、陈健、张继川、陈含章、张坚、张文江、董良成、杜吉全、韩路、朱政坚、汤天顺、廖杰、张德霞、左哗、王嘉宁、宋延勇、王欣欣、王钦利。本部分所代替标准的历次版本发布情况为：GB778—1984；
—GB/T778.1—1996.GB/T778.1—2007。Ⅱ
1范围
GB/T778.1—2018/ISO4064-1:2014饮用冷水水表和热水水表
第1部分：计量要求和技术要求wwW.bzxz.Net
GB/T778的本部分规定了测量封闭满管道中水流量并配有累积流量指示装置的饮用冷水水表和热水水表的计量要求和技术要求。本部分既适用于基于机械原理的水表，也适用于基手电或电子原理以及基手机械原理带电子装置，用于计量饮用冷水和热水体积流量的水表。本部分还适用于通常作为选装件的电子辅助装置。但国家法规可能会规定某些选装件为使用水表的必备辅助装置。
注：国家法规高于本部分的规定。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T778.2一2018饮用冷水水表和热水水表第2部分：试验方法（ISO4064-2：2014，IDT）3术语和定义
下列术语和定义适用于本文件。注：这些术语与ISO/IEC导则99：2007/OIMLV2-200：20121，OIMLV1：2013L2和OIMLD113J中相同，此处列出的某些术语修改了ISO/IEC导则99：2007/OIMLV2-200：2012和OIMLD11的定义3.1水表及其部件
watermeter
在测量条件下，用于连续测量、记录和显示流经测量传感器的水体积的仪表。注1：水表至少包括测量传感器、计算器（含调整和修正装置）和指示装置。三者可置于不同的外壳内。注2：该水表可以是复式水表（见3.1.16）。3.1.2
测量传感器
measurement transducer
水表内将被测水流量或水体积转换成信号传送给计算器的部件，传感器包含检测元件。注：测量传感器可以基于机械原理、电原理或电子原理，可以自激或使用外部电源。3.1.3
检测元件
sensor
水表内直接受承载被测量的现象，介质或物体影响的元件，注1：改写ISO/IEC导则99：2007/OIMLV2-200：2012（VIM），定义3.8。将测量系统”改为\水表”注2：水表的检测元件可以是圆盘、活塞、齿轮、涡轮、电磁水表中的电极或其他元件。水表内检测流过水表的水流量或水体积的部件称作“流量检测元件”或“体积检测元件”1
GB/T778.1—2018/ISO4064-1:20143.1.4
计算器
calculator
接收测量传感器或相关测量仪表的输出信号并将其转换成测量结果的水表部件。如果条件许可，在测量结果未被采用之前还可将其存人存储器注1：机械水表中的齿轮传动装置可视作计算器。注2：计算器还能与辅助装置进行双向通信。3.1.5
指示装置
indicating device
给出流经水表的水体积对应示值的水表部件注：术语“示值\的定义见ISO/IEC导则99：2007/OIMLV2-200：2012（VIM)，4.1。3.1.6
调整装置
adjustment device
水表中可对水表进行调整，使水表的误差曲线平行偏移至最大允许误差范围内的装置。注：术语测量系统调整\的定义见ISO/IEC导则99:2007/OIMLV2-200：2012（VIM），3.11。3.1.7
修正装置
correction device
连接或安装在水表中，在测量条件下根据被测水的流量和（或）特性以及预先确定的校准曲线自动修正体积的装置，
注1：被测水的特性（如温度，压力）可以用相关测量仪表进行测量，或者储存在仪表的存储器中注2：术语\修正\的定义见ISO/IEC导则99：2007/OIMLV2-200：2012（VIM)，2.53。3.1.8
辅助装置
ancillary device
用于执行某一特定功能，直接参与产生、传输或显示测得值的装置。注1：“测得值\的定义见ISO/IEC导则99：2007/OIMLV2-200:2012（VIM)，2.10，注2：辅助装置主要有以下几种：a）调零装置；
b）价格指示装置；
e）重复指示装置；
d）打印装置；
e）存储装置；
f）费率控制装置；
g）预设装置；
h）自助装置：
i）流量检测元件移动探测器（在指示装置显示之前探测流量检测元件的运动）：j）远程抄表装置（可以永久性安装，也可以临时加人）。注3：根据国家法律法规，辅助装置可能受法定计量管理。3.1.9
tariff control device
费率控制装置
根据费率或其他标准把测得值分配到不同寄存器的装置。各个寄存器可分别读数。3.1.10
预置装置
pre-setting device
充许选择用水量并在测量到选定水量后自动停正水流的装置3.1.11
相关测量仪表
associated measuring instruments连接在计算器或修正装置上，用于测量水的某个特征量以便进行修正和（或）转换的仪表。2
固定客户水表
meter for two constant partners仅用于一个供应商向一个客户供水的固定安装的水表3.1.13
管道式水表
in-line meter
利用水表端部的连接件接入封闭管道的一种水表。注：端部连接件可以是法兰或者螺纹，3.1.14
整体式水表
complete meter
测量传感器、计算器和指示装置不可分离的水表。3.1.15
分体式水表
combined meter
测量传感器、计算器和指示装置可分离的水表。3.1.16
复式水表
combination meter
GB/T778.1—2018/ISO4064-1:2014由一个大水表、一个小水表和一个转换装置组成的一种水表。转换装置根据流经水表的流量大小自动引导水流流过小水表或者大水表，或者同时流过两个水表注：水表的读数从两个独立的积算器上读出，或者由一个积算器将两个水表的流量值相加后读出。3.1.17
被试装置
equipment under test;EUT
接受试验的完整的水表、水表组件或辅助装置。3.1.18
同轴水表
concentric meter
利用集合管接人封闭管道的一种水表。注：水表和集合管的进口和出口通道在两者之间的接合部位是同轴的。3.1.19
同轴水表集合管
concentric meter manifold
同轴水表的专用连接管件。
插装式水表
cartridge meter
利用被称作连接接口的过渡管件接人封闭管道的一种水表。注：水表和连接接口的进口和出口通道是同轴或轴向的，详见GB/T778.4。3.1.21
插装式水表连接接口
cartridge meter connection interface同轴或轴向插装式水表的专用连接管件。3.1.22
meter with exchangeable metrological module可互换计量模块水表
常用流量在16mh以上，由连接接口和一个计量模块组成，该计量模块可与其他相同型号的模块互换的水表。
可互换计量模块exchageablemetrological module由一个测量传感器、一个计算器和一个指示装置组成的独立模块。3.1.24
可互换计量模块水表连接接口
connectioninterfaceformeterswith exchangeablemetrological3
GB/T778.1—2018/ISO4064-1:2014modules
可互换计量模块的专用连接管件。3.2
计量特性
实际体积
actual volume
任意时间内流过水表的水的总体积。注1：此为被测量。
注2：实际体积是由参比体积计算而得，参比体积是考虑到各种测量条件的不同而采用合适的测量标准加以确定的。
指示体积
indicated volume
对应于实际体积，水表所显示的水体积。3.2.3
primary indication
主示值
受法制计量管理的示值。
测得量值减去参比量值。
【ISO/IEC导则99：2007/OIMLV2-200：2012（VIM)，定义2.16注1：对于本部分，指示体积为测得量值，实际体积为参比量值。指示体积与实际体积之差为：（示值)误差。注2：本部分中，（示值)误差以实际体积的百分数表示，即：(V:-V.)/V.X100%
最大充许误差
maximum permissible error; MPE给定水表的规范或规程所允许的，相对于已知参比量值的测量误差的极限值注：修改ISO/EC导则99：2007/OIMLV2-200：2012（VIM)，定义4.26。用“水表\代替“测量、测量仪表或测量系统”。
基本误差
intrinsic error
在参比条件下确定的水表的误差注：修改OIMLD11.2013，定义3.8。用“水表”代替“测量仪表”。3.2.7
初始基本误差
initial intrinsic error
在性能试验和耐久性评估试验之前确定的水表的基本误差。注：修改OIMLD11：2013，定义3.9。用“水表”代替“测量仪表”。3.2.8
水表的（示值）误差与基本误差之差。注：修改OIMLD11:2013，定义3.10。“示值”放人括号内；用“水表”代替“测量仪表”。4
明显差错
significant fault
大于GB/T778.1规定值的差错。
GB/T778.1—2018/ISO4064-1:2014注1：修改OIMLD11:2013，定义3.12。以\GB/T778.1\代替\相关国际建议”。注2：规定值见5.1.2。
耐久性
durability
水表在经过一段时间的使用后保持其性能特性的能力。注：修改OIMLD11：2013.定义3.18。用“水表”代替“测量仪表”。3.2.11
metering conditions
测量条件
测量点处被测水的条件（例如水温、水压等）。3.2.12
指示装置一次元件
first element of the indicting device由若干个元件组成的指示装置中附带检定标度分格分度尺的元件。3.2.13
检定标度分格
verification scale interval
指示装置一次元件的最小分度。3.2.14
显示装置的分辨力
resolution of an displaying device被显示示值之间能有效分辨的最小差值。［ISO/IEC导则99：2007/OIMLV2-200:2012（VIM)，定义4.15］注：对于数字式指示装置，此术语指指示装置最小有效位数变化一格的示值变化量。3.3工作条件
flowrate
Q=dV/dt，其中V是实际体积，t是该体积流过水表所用的时间。注：ISO4006：199151的4.1.2用符号9v表示流量但本部分按业内习惯用Q表示。3.3.2
常用流量
permanent flowrate
额定工作条件下水表符合最大允许误差要求的最大流量。注：本部分中，流量单位为m2/h，见4.1.3。3.3.3
过载流量
overload flowrate
要求水表在短时间内能符合最大允许误差要求，随后在额定工作条件下仍能保持计量特性的最大流量。
分界流量
transitional flowrate
GB/T778.1—2018/ISO4064-1:2014出现在常用流量和最小流量之间、将流量范围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量。
最小流量
minimum flowrate
水表符合最大允许误差要求的最低流量。3.3.6
复式水表转换流量
combination meter changeover flowrate随着流量减小大水表停止工作时的流量Q1，或者随着流量增大大水表开始工作时的流量Q2。3.3.7
最低充许温度
minimum admissible temperature; mAT额定工作条件下，水表能够持久承受且计量性能不会劣化的最低水温。注：mAT是额定工作温度的下限值3.3.8
最高允许温度
maximum admissible temperature;MAT额定工作条件下，水表能够持久承受且计量性能不会劣化的最高水温。注：MAT是额定工作温度的上限值。3.3.9
最高充许压力
maximum admissible pressure; MAP额定工作条件下，水表能够持久承受且计量性能不会劣化的最高内压。3.3.10
工作温度
workingtemperature
在水表的上游测得的管道中的水温。3.3.11
working pressure
工作压力
在水表的上、下游测得的管道中的平均水压(表压）。3.3.12
压力损失
pressure loss
给定流量下，管道中存在水表所造成的不可恢复的压力降低3.3.13
试验流量
test flowrate
从经过校准的参比装置的示值计算出的试验时的平均流量。3.3.14
nominaldiameter;DN
公称通径
管路系统中管件尺寸的字母数字标志，供参考用。注1：公称通径用字母DN后接无量纲整数表示，该数字间接表示以毫米为单位的连接端内径或外径的实际尺寸。注2：DN后的数字不代表可测量值，除非相关标准有规定，不宜用于计算。注3：采用DN标示法的标准宜说明DN与管件尺寸之间的关系，例如DN/OD或DN/ID6
3.4试验条件
影响量influencequantity
GB/T778.1—2018/1SO4064-1:2014在直接测量过程中，不影响实际被测量，但影响示值与测量结果之间关系的量。［ISO/IEC导则99:2007/OIMLV2-200：2012（VIM)，定义2.52]示例：
水表的环境温度是影响量，而流过水表的水的温度影响被测量，不属于影响量3.4.2
影响因子
influence factor
其值在GB/T778.1规定的水表额定工作条件范围之内的影响量注：修改OIMLD112013，定义3.15.1。用\水表\代替“测量仪表”用“GB/T778.1\代替“相关国际建议”。3.4.3
扰动disturbance
其值在GB/T778.1规定的极限范围之内但超出水表额定工作条件的影响量。注1：修改OIMLD11:2013，定义3.15.2。用\GB/T778.1”代替“相关国际建议”；用“水表\代替“测量仪表”。注2：如果额定工件条件中没有对某个影响量做出规定，则该影响量就是一种扰动。3.4.4
rated operating conditions;ROC额定工作条件
为使水表按设计性能工作，测量时需要满足的工作条件。注1：修改ISO/IEC导则99：2007/OIMLV2-200：2012（VIM)，定义4.9。用\需要满足代替\必需满足”，用\水表”代替“测量仪表或测量系统”。注2：额定工作条件规定了流量和影响量的量值区间，要求水表的（示值）误差应在最大允许误差范围内。3.4.5
reference conditions
参比条件
为评估水表的性能或对多次测量结果进行相互比对而规定的工作条件。注：修改ISO/IEC导则99：2007/OIMLV2-200：2012(VIM)，定义4.11。用\水表”代替\测量仪表或测量系统”。3.4.6
性能试验
performance test
验证被试装置能否实现其预期功能的试验。[OIMLD11:2013,定义3.21.4]］
耐久性试验
durability test
验证被试装置经过一段时间的使用后能否长久保持其性能特性的试验，[OIMLD11:2013.定义3.21.5]
温度稳定性
temperature stability
被试装置（EUT)各部件之间温度相差不超过3℃，或相关规范另行规定最终温度的条件。3.4.9
预处理
preconditioning
对被试装置(EUT)进行处理以消除或部分抵消早期影响。注：当需预处理时，预处理是整个试验过程的第一步。7
GB/T778.1—2018/ISO4064-1:20143.4.10
环境适应
conditioning
把被试装置（EUT)置于某一环境条件（影响因子和扰动）下以测定该条件对其影响3.4.11
recovery
环境适应后，对被试装置进行处理以使其性能在测量前能够稳定。3.4.12
型式评价
type evaluation : pattern evaluation按照文件要求对指定类型测量仪表的一台或数台水表的性能进行系统检查和试验，并将其结果写人评价报告，以确定该型式是否可予以批准。注1：“pattern evaluation\一词用于法定计量，其含义同\typeevaluation”。注2：修改OIMLV1：2o13.定义2.04。用同义词术语\typeevaluation”和\patternevaluation代替\type（pattern）evaluation\；用\type or pattern\代替\type（pattern)\。3.4.13
typeapproval
型式批准
根据评价报告做出的符合法律规定的决定，确定该测量仪表的型式符合相关法定要求并且适用于规定的领域，能在规定期限内提供可靠的测量结果。[OIMLV1：2013，定义2.05
3.5电子和电气设备
电子装置
electronic device
采用电子组件执行特定功能的装置。通常电子装置都做成独立的单元，可以单独测试。注1：修改OIMLD11:2013.定义3.2。将“功能\改为“电子装置”。注2：上述电子装置可以是整体式水表，也可以是水表的部件，例如3.1.1～3.1.5和3.1.8定义的部件。3.5.2
电子组件
electronic sub-assembly
由电子元件组成、本身具备可识别功能的电子装置部件。3.5.3
电子元件
electronic component
利用半导体、气体或真空中的电子或空穴导电原理的最基础的器件。3.5.4
检查装置
checking facility
水表中用于检测明显差错并作出响应的装置注1：修改OIMLD11:2013，定义3.19。用“水表”代替“测量仪表”。注2：检验发送装置的目的是验证接收装置是否完整接收到发送的全部信息（仅限于该信息）。3.5.5
自动检查装置
automatic checking facility
无需操作人员干预其工作的检查装置。［OIMLD11:2013，定义3.19.1
永久自动检查装置
P型自动检查装置
permanent automatic checking facilitytype P automatic checking facility每个测量周期都工作的自动检查装置。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
