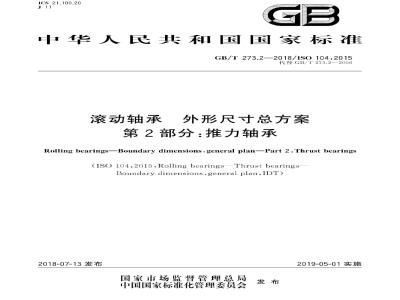

GB∕T 273.2-2018 滚动轴承 外形尺寸总方案 第2部分:推力轴承 GB∕T273.2-2018 标准下载解压密码：www.bzxz.net

ICS21.100.20
中华人民共和国国家标准
GB/T273.2—2018/ISO104:2015
代替GB/T273.2—2006
滚动轴承
外形尺寸总方案
第2部分：推力轴承
Rolling bearingsBoundary dimensions , general plan-Part 2 : Thrust bearings(ISO104:2015,Rollingbearings-ThrustbearingsBoundary dimensionsgeneral plan,IDT)2018-07-13发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-05-01实施
GB/T273《滚动轴承外形尺寸总方案》分为3个部分：一第1部分：圆锥滚子轴承；
一第2部分：推力轴承；
第3部分：向心轴承
本部分为GB/T273的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。GB/T273.2—2018/ISO104:2015
本部分代替GB/T273.2一2006《滚动轴承推力轴承外形尺寸总方案》，与GB/T273.2一2006相比，除编辑性修改外，主要技术变化如下：增加了单向平底推力轴承、双向平底推力轴承和中轴圈的定义（见第3章）；修改了部分符号的定义（见第4章，2006年版的第4章）；调整了图1、图2在标准中的位置（见第4章，2006年版的5.2和5.3）；删除了对倒角轮廓的规定（见2006年版的5.1）；增加了对公式（A.1）、公式（A.2)中各数值计量单位的说明（见A.3、A.4）。本部分使用翻译法等同采用IS0104：2015《滚动轴承推力轴承外形尺寸总方案》与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T274—2000滚动轴承倒角尺寸最大值（idtISO582：1995）GB/T6930—2002滚动轴承词汇（ISO5593：1997.IDT）GB/T7811—2015滚动轴承参数符号（ISO15241:2012，IDT）本部分还做了下列编辑性修改：修改了标准名称，将标准名称改为《滚动轴承外形尺寸总方案
第2部分：推力轴承》。
本部分由中国机械工业联合会提出。本部分由全国滚动轴承标准化技术委员会（SAC/TC98)归口。本部分起草单位：洛阳轴承研究所有限公司、嵊州市美亚特种轴承厂、合肥金昌轴承有限公司、中浙高铁轴承有限公司、山东吉恩纳机械工程技术有限公司。本部分主要起草人：张博文、周友华、宇汝文、曾献智、奚强、燕修磊。本部分所代替标准的历次版本发布情况为：GB/T273.2—1964、GB/T273.2—1981、GB/T273.2—1987、GB/T273.2—1998、GB/T273.2—2006。
1范围
GB/T273.2—2018/ISO104:2015
滚动轴承外形尺寸总方案
第2部分：推力轴承
GB/T273的本部分规定了单向和双向平底推力轴承的优先外形尺寸。此外，本部分还规定了尺寸系列为11、12、13、14、22、23和24轴承的座圈最小内径和轴圈最大外径尺寸。
本部分还规定了单向推力轴承外形尺寸总方案的延伸规则，参见附录A。注：调心推力轴承（非平底）和调心座垫圈的外形尺寸参见ISO20516[2]。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。ISO582滚动轴承倒角尺寸最大值（Rollingbearings一Chamferdimensions—Maximumval-ues)
滚动轴承词汇（Rollingbearings—Vocabulary）ISO5593
ISO15241滚动轴承参数符号（Rollingbearings—Symbolsforphysicalquantities）3术语和定义
ISO5593界定的以及下列术语和定义适用于本文件。3.1
单向平底推力轴承single-directionthrustbearing withflatback faces仅用于承受一个方向轴向载荷的平底推力轴承。3.2
双向平底推力轴承double-direction thrust bearingwithflatback faces用于承受两个方向轴向载荷的平底推力轴承。3.3
中轴圈
central shaft washer
安装在轴上的中圈，
[ISO20516：2007.定义3.5]
4符号
ISO15241给出的以及下列符号适用于本文件。除另有说明外，图1和图2中所示符号和表1～表9中所示数值均表示公称尺寸。B：中轴圈高度
D:座圈外径
GB/T273.2—2018/IS0104.2015
Di:座圈内径
Dismin：座圈最小单一内径
d：单向平底推力轴承轴圈内径
d1：单向平底推力轴承轴圈外径d1amax：轴圈最大单一外径
d2：双向平底推力轴承中轴圈内径d3：双向平底推力轴承中轴圈外径d3smx：中轴圈最大单一外径
r：轴圈和座圈背面倒角尺寸bzxZ.net
rmin：轴圈和座圈背面最小单一倒角尺寸r1：中轴圈端面倒角尺寸
r1smin：中轴圈端面最小单一倒角尺寸T：单向平底推力轴承高度
T1：双向平底推力轴承高度
图1单向平底推力轴承
5外形尺寸
5.1总则
图2双向平底推力轴承
表1～表9中的rmim和表7～表9中的r1smin对应的最大单一倒角尺寸规定在ISO582中倒角尺寸r和r1仅适用于图1和图2所标明的倒角，其他倒角未规定尺寸，但不应为锐角。5.2单向平底推力轴承
单向平底推力轴承的尺寸见表1～表6。2
T smnin
表1单向推力轴承
尺寸系列
GB/T273.2—2018/ISO104:2015
一直径系列C
单位为毫米
尺寸系列
GB/T273.2—2018/ISO104:2015
表2单向推力轴承—
一直径系列1
尺寸系列
d isnax
Digmie
尺寸系列
单位为毫米
dismnax
Dianin
GB/T273.2—2018/ISO104:2015
表3单向推力轴承——直径系列2尺寸系列
dismax
尺寸系列
单位为毫米
d iemax
Dismin
GB/T273.2—2018/ISO104:2015
表4单向推力轴承——直径系列3尺寸系列
dismax
尺寸系列
单位为毫米
dismnax
Dismin
GB/T273.2—2018/ISO104:2015
表5单向推力轴承
一直径系列4
尺寸系列
dismax
Dismin
尺寸系列
单位为毫米
d iemax
Dianin
GB/T273.2—2018/ISO104:2015
单向推力轴承
尺寸系列
双向平底推力轴承
双向平底推力轴承的尺寸见表7～表9。一直径系列5
单位为毫米
尺寸系列
