GB∕T 6934-2017 短波单边带接收机电性能测量方法
GB∕T6934-2017
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

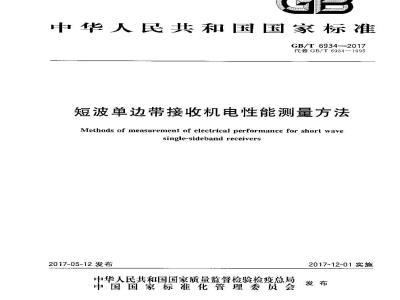

ICS 33.060.20
中华人民共和国国家标准
GB/T6934—-2017
代替GB/T6934—1995
短波单边带接收机电性能测量方法Methods of measurement of electrical performance for short wavesingle-sideband receivers
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施
规范性引用文件
3术语和定义
4标准测量条件
4.1测量用标准大气条件
4.2标准电源条件
5补充测量条件
5.1．输人信号源
5.2测量设备的连接
测量设备的特性
测量.作场所条件
6电性能测试说明和测量方法
频率误差
频率稳定度
基准灵敏度
换频时间
噪市系数
大信号信噪比
音频响应
边带线性牢扰
群时延(包络时延失真）
响应时延
中频选择性
反向辐射电平
本振相位噪卢
总失真系数
输人驻波比
相对音频互调(带内互调)
边带非线性窜扰
带外百调
邻近信号选择性
易混频
倒易混频抑制比
中频抑制比
GB/T6934—2017
GB/T 6934—2017
镜频抑制比
杂散癫率抑制比
纽合音
自动增益控制特性
自动增益响应时间
射频增益控制
音量控制或线路电平调整
6.32相位抖动
附录A（规范性附录）
附录B（规范性附录）
附录C（资料性附录）
附录D(规范性附录）
混合网络
测量仪器品种和信号源的特性
最大频率误差的测量
互调输入截点值的测量
-TYKAONIKAca
本标准按照GB/T1.1一2009给出的规则起草。GB/T 6934-2017
本标准代替GB/\T6934-1995《短波单边带接收机电性能测量方法》。与GB/T6934—1995相比除编辑性修改外主要技术内容变化如下：修改了基输出电平中注的内容，对测量时基准输出电平进行了具体规定（见3.2)；将规范性引用文件替换为最新版本（见4.1)删除了标雅测量条件中基准标准大气条件、仲裁测量和试验用标准大气条件的内容（见1995年版的1.1.1和4.1.2)；
删除了“音频频带的限制\的内容（见1995年版的5.3)；捌除“真有效值电乐表”“失真系数仪或信纳德（SINAD)表”“选择性的测量设备\的内容（见1995 年版的 5.4,1.5.4,2 和 5.4.3)增加了换频时问（见6.5）、噪声系数（见6.6）、响应时延（见6.11）反向辐射电平（见6.13）、本振相位噪声（见6.14）、输人波比（见6.16）、倒易混频抑制比（见6.23）、自动增益响应时间（见6.29）等8项电性能指标的测量方法；删除了“传导杂散分量”的内容（见1995年版的6.23）；修政了相位抖动中定义和测量方法的内容（见6.32)；珊除了附录E，
本标雅出中华人民共和国工业和信息化部捷出。本标准由中国电了技术标准化研究院归口。本标准起草单位：同方电十科技有限公司。本标主要起肯人:彭志华、李国培、米梅、康文臣，本标准所代替标雅的历次版本发布情况为：GB 6934 -1986,GB/T 6934—1995E
-TTKAONiKAca
1范围
短波单边带接收机电性能测量方法GB/T6934—2017
本标准规定广短波单边带接收机（以下简称接收机）电性能测量用术语和定义、标准测量条件和测量方法。
本标准适用于不带有完整天线的接收设备，其音频带宽不超过10kHz的全载波（H3E）、减幅载波（R3E)和抑制载波(J3E）、包括独立边带（B8E)的接收机；也适用丁可以兼容接收双边带调幅话（A3E）、等幅报(A1A,A1B)的接收机。
注1：本标准仗提供电气性能的测量方法及其有关条件的规定，测显项日以及性能指标内产品规范规定，注2：对于待殊接收机，木标准没有规定的电气性能项日的定义和测量方法，由供诺双方协商自行规定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T2421.1电工电了产品环境试验概述和指南3术语和定义
下列术语和定义适用丁本文件。3.1
音频试验负载audio-frequcncytest Joad代替短波单边带接收机止常工作时所连接的负载的阻抗网络，以模拟正常负载和正常使用电缆的阻抗。
注：阻抗网络由制造厂规定，通常用单纯电阳器组成。3.2
基准输出电平reference output level短波单边带接收机在规定的工作条件下，连接规定的音频试验负载时的有用输出功率，它用求做测量的基准电平。
注：测量时,一般规定音频试验负载为 600 ,基推输出电平为UdBm。有其他具体要求时,基准输出电平值由产品标准作山规定，
信纳德SINAD
音频试验负载上.标准试验谢制产生的有用音频信号，噪声和失真的输出功率和，与标准试验调制产生的噪尚、失真的功率和之比：$+N+D
SINAD --
S——标准试验调制产生的有用音频信号；N
标准试验调制的噪声：
KAONiKAca
GB/F 6934---2017
标准试验调制的失真。
标准信纳德standardSINAD
其值为 12 dB的信纳德
信噪比 signal-to-noise ration音频试验负载上的有用音频信号加噪声的输出功率与噪声功率之比：S
式中：
标准试验调制产生的有用音癫信号；N-噪声。
注：为「便于测量,本标准允许使用音频信号加噪声的输出功率与噪产功率之比近似该值。3.6
标准信噪比standard signal-to-noise ration其值为 12 dB的信噪比。
4标准测量条件
4.1测画用标准大气条件
除非另有规定，测量均应在标准试验条件下进行。标准人气条件应符合GB/T2421.1的规定。测量用标准大气条件范围如表1
表 1测量和试验用标准大气条件范围温度
15 ℃~35 ℃
对涎度·
25% ~75%
作为样品试验的-部分在进行系列测量期闯应使温度和相对湿度的变化量保持最小气乐
86 kPz-~106 kPa
对于较大样品或在试验箱内难以保持溢度在上述规定范围内，当有关规范允许时，其范用可适当放宽，下限为10℃，上限可延至40 ℃
绝对湿度为小于或等于 22 g/ml。4.2标准电源条件
电源的电压及其题率在接收机工作时的电源输入端测。如果接收机接有不可拆卸的电线电缆时，可在电源输人插头上测量，但要记录电线、心缆的类型、截而形状和长度等，标准电源条件分直流电源和交流电源两种：a）直流电源的标准测量电压
总直流电源标摊测量电压按总标称电压计，其误举府为土2%.脉动应小于2%。h)
交流电源的标谁测量电压及具频率特殊规宠时，标推潮量电压为220V，其误差吨为土2么：标准测量频率为50H2，其误差成为土2%:谐波失算系数应小F5%。
KAONIKAca
5补充测量条件
5.1输入信号源
5.1.1具有适当天线接头的接收机测量用的输入信号源的配置人信号源应出射频信号发牛器、传输线和阻抗匹配网络组成，见图1。内阻为R,的射额信号发生器
传输线
附抗匹配网络
（绶冲，选择使用）
输入信号源内阻
图1输入信号源的配置
匹配网络电阻值应按式(3)、式(4)、式(5)选择：R? -2VNRR.
式中：
要求的功率衰减比。
GB/T 6934—2017
接收机标称
输入阻抗
（3）
...(4)
标称射频输人阻抗值(R，,)由产品规范规定，当大线阻抗与此相同时，H设备的特性最佳。射频信源输人信号电平可以表示为：
当输入信号源阻抗(R,)等于接收机标称射频输入阻抗(R，)时,呈现在输人信号源开路输出端的电动势(图1中的V.m)或者当借号源阻[抗(R)等于接收机标称射频输人阻抗(R,)时，准阻抗等下R，的负载端测量电乐，该电压值(Vml)是开路电动势(Vm)值的·半。当电表所指示的E，不是靠近接收机的输人端时，那么，除了考虑阻抗匹配网络的损耗外，还应考虑传输线的损耗，
5.1.2标准输入信号
5.1.2.1单边带(R3E.H3E、J3E)
标准输人信号是一个射频信号或名是用两个射频信号线性合成的信号，它模拟一个用1000Hz音频信号调制的单边带发射。
输人信号的频率和电平取决于它们所代表的发射类型。两个频率，一个代表载频.另一个代表边带频率,它们应这样选择;当解调时,它们将产生1 000 Hz的音癫输出，当输入信号电平为 60 dBμV时，载波和逆带的电乎见表2.
KAONIKAca
GB/T 6934—2017
发射类别
表2输入信号电平为60dBμV时载波和边带的电平代表信号
42 dBμV
52dBpV
去掉载波或不太20dBμV
5.1.2.2双边带调幅话（A3E)和等幅报（A1A、A1B）边帮
60 dBμV
54 dBμV
50 dBμV
双边带谢幅话（A3E）的标准输入信号是--个调频率为1000Hz，调制度为30%的射频信号。等幅报（A1A、A1B)的标准输入信号是一未调制的射频信号。它们的频率选择应保证接收机解调后会产生 1 000 Hz的音频输出。
5.1.3输入信号电平
已调制的输人信号电平用一正弦电压的有效值表示，它的峰值等于调制波包络部的个射频周期的振幅。
注：5.1.2.1规定的由载被和边带组成的输人俏号电半应用它们的电压有效值之和数表示（即载波和边带的功率之和的均方根值)。5.1.2.2规定的A3E的输入信电平可以近似用载波电平表示。任意的未调制的输人信号电平用电压有效值表尔除非另有规定，有用和无用的输人信号电平都成用微优(μV)数或老分贝微伏(dBuV)数记录。5.1.4几个信号源的混合网络
混合网络见附录 A,
5.2测量设备的连接
应注意测量设备的输人阻抗不要影响接收机所规定的负荷条件，5.3测盘设备的特性
測量仪器品种和信梦源的校正见附录B5.4测盘工作场所条件
测量工作场所清清，不减存有损害设备的气体，盐雾及强烈的日光照射。应有隔离工业干扰，火花十扰、天电十扰的措施。应避免明显的机械振动和冲击的影响。6电性能测试说明和测量方法
6.1通则
除自动增益控制特性和音量控制等项目外，本标准规定的其他项日测量时，可将接收机自动增益控制开关置于\断开”位置，
没有动增益控制开关的接收机，保持白动增益控制原样，对只有白动增益控制力式的设备，测试应在自动增益控制不起控的状态下进行。4
rKAoNiKAca
6.2频率误差
6.2.1测试说明
GB/T 6934—2017
按产品规范标准的时间预热接收机后，实测载波频率和标称载波频率的偏差程度，以赫核（Hz)为单位，或指该差值与标称载波频率之比，用10-°表示。偏离标准试验条件下测量最大频率误差参见附录C。6,2,2测量方法
6.2.2.1测量方法一——标准频率源法测量方法一对有“标频输出”端或无“标频输出”端的接收机频率误差的测量都适用，具体测量步骤如下：
按图2连接设备。
标准颊率源
待测接收机
计数式频率计
音频试验负款
图2频率误差测量框图（标准频率源法）b）待测接收机工作频率置于偏离测试频率 f,（如 10 MHz)为 f,（如 1 000 Hz)的位置,待测接收机音频箍出应为，，由于接收机的频率误差，实际音频输出为于，「与，之差，即为接收机的频率误差。
6.2,2,2 测量方法二 频率计(或计数器)测频法测试方法二仪适用于有“标频输出\端的接收机频率误差的测量采用频率计或计数器)，可直接在接收机“标频输出”端测量频率偏差值。6.3频率稳定度
6.3.1测试说明
在测量用标准人气条件下，按产品标摊舰定的时间预热接收机后，在规定持续时间内的最人频率变，化值的一与标称波频率之比。
持续时间为1 d,称日顺率穗定度;持续时间为1月，则称月率稳定度。6.3.2测量方法
具体测量步骤如下：免费标准bzxz.net
a）按6.2.2测出规定持续时问内各间隔时间的频率偏差值。预热时间和测量时间间隔按产品规范规定，
b）找出最大偏差值和最小偏差值，并计算它们的差。c）步骤b)计算结果的一半与标称频率之比，即为某时间的频率稳定度。5
TrKAOiKAca
GB/T 6934-2017
6.4基准荧敏度
6.4,1测试说明
在规的频率和调制下接收机音频输出端获得标准信纳德或标准信噪比时的输人信号电平。6.4.2测量方法
具体测量步骤如下
a）按图3连接设备，
信号源ci1
混合匹配网络
信号G2
持测接收机
音题试验负载
虚线框表示按需设置，接收类别为R3E、H3E时使用。失真系数仪、音频电压表和选频表的总输人阻抗2，应满足;2,R.。图3接收机指标测量框图
b）将标推输入信号加至接收机的输入端；调节接收机射频增盐(或音量控制),以获得基准输出电平；失真系数仪
音频电压表
音频谱分析仪
或选频表
d）对用于移动通信的单边带接收机，有的没有射频增益控制功能，则调节音量控制，以获得基准输出电乎；
调节标雅输入借号电平以产生标雅信纳德或标准信噪比，同时调节接收机射频增益或音量控制，使基准输出电平保持不变，记下这时的输入信号电平（如电动势)；步骤e)所记录的电平就是基谁灵敏度,用微伏(μV)或分贝微伏(dBμV)表示。f
本标准规定基准灵敏度指标可用输出信噪比（或信纳德)的测量结果表示。即将标准输人信号电调节在接收机规定的基准灵敏度值时，测量出其输出信噪比（或信纳德），6.5换频时间
6.5.1测试说明
接收机的工作频率在两个频率点之间切换时，音频输出从突变到达基准输出电平90%所需的时间。
6.5.2测量方法
具体测量步骤如下：
a）按图^连接设备：
信号源G1
滤含匹配网络
信号源G2
持测接收机
音频试验负载
数字示波器、音频电压表和选表的总输人阻抗ZF应满足：Z.>RL图4接收机指标测量框图
数疗示波器
音电压表
音频频谐分析仪
最选频表
GB/T 6934—2017
调整信号源G1,将标摊输人信号f加至接收机输人端，并产生1000 Hz的音频输出，调节信号电平至规定值如电动势46dBμV)；调节接收机的射癫增益（音量控制），以获得基雅轭出电乎：d
保持接收机射频增益（或音量控制）不变，关闭信号源G1，调整信号源G2，将输人信号f加至接收机输入端，并产生1000 Hz的音频输出，调节输入信号电平，以获得基准输出电平；c)
打开信号源G1、G2，使接收机的工作频率在f，和f，之前按固定周期（应大于接收机的最人换频时间)重复变化，调整示波器的扫描时间，直到能完整捕捉到音频输出从突变到达基雅输出电平90%所需时阅的全过程；
測最音频输出从突变到达基准输出电平90%所持续的时间，即为接收机的换频时间，以毫秒(ns)为单位。
噪声系数
6.6.1测试说明
接收机射频输人端信噪比与其中频输出端信噪比的比值.用分贝(dB)表示。6.6.2测量方法
具体测量步骤如下：
a）按图5连接设备；
噪产系数测试位
测接收机
图5噪声系数测量框图
b）银据需使用的测量频段对噪声系数分析仪逊行校准：使接收机工作在规定频率，调节接收机射频增益至最大：中出
d）记下噪声系数分析仪的噪声系数值，即为接收机在当前频率时的噪卢系数，用分贝(dB)表示。GB/T 6934—2017
6.7大信号信噪比
6.7.1测试说明
接收机输入较大信号，此时接收机音频输出的信噪比，称为接收机的大信号信噪比，用分贝（dB）表示。
6.7.2测量方法
具体测量步骤如下：
a）按图3连接设备
b）将标准输入信号加至接收机的输入端，并谢节信号电平到规定值（如电动势56dBμV)；调节射频增益（或音量控制），以获得基准输出电平；c)
d）测量音频输出的信噪比并记录，用分贝（dB)表示6.8音频响应
6.8.1测试说明
输人信号电平不变时，在规定的音频范围内，接收机输出电平随音频频率而变化的特性，称为音频响应，以最高输出电平和最低输出电平之比的分贝(dB)数表示。6,8.,2测量方法
6.8.2.1测量方法
具体测量步骤如下：
a）按图3连接设备：
b）将标准输入信号加至接收机输人端（在双边带调幅话A3E测量时，微调音频调制信号频率需注意保持调制度30%),并将其电平调到规定(如电动势 46 dBuV),调节射频增益，以获得基准输出电平；
）保持输人信号电乎不变，在规定的音懒范围内微调边带信号频率（在双边带调幅话A3E测量时，调节音频调制频率），测量接收机育频输出的最高电和最低电平；d）计算最高电平与最低电平之比，用分贝（cB)表示。6.8,2.2 测量方法二
测量方法二只适用于工作在自动增益控制模式的接收机，具体测量步骤如下：a）按图6连接设备，接收机自动增益控制置于接通位置，b）将标准输人信号（60dBuV)加至接收机输人端（R3E、H3E.J3E、A3E）。将需要的边带信号降低10dI3（接收类别为R3E和J3E时），d）接收类别为R3E和J3E时，由信号源（G3取山一个60d3μV的信号加至接收机输人端，使接收机的输出端产生一附加频率为」600 Hz的信号，以稳定接收机的增益。调节接收机的音量控制,以产生基输出电平。e
保持输人信号电平不变，作规定的范围内改变需要边带信号的频率，并保持调制度不变。当使F
用信号源（G3时，在：1600Hz附近测量时，应移动信号源频率，以便使这个总的控制信号（用于稳定增益)刚好处在选频电压表的通带外边。记下每个音频频率和相应的输山电平。）这些试验也可以在其他需要边带信号上重复，但应注意避免接收机音频输山级过载。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
