GB/T 7676.1-2017
基本信息
标准号： GB/T 7676.1-2017
中文名称：直接作用模拟指示电测量仪表及其附件 第1部分：定义和通用要求
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：3843KB
相关标签： 直接 作用 模拟 指示 测量 仪表 附件 定义 通用
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 7676.1-2017 直接作用模拟指示电测量仪表及其附件 第1部分：定义和通用要求
GB/T7676.1-2017
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS17.220.20

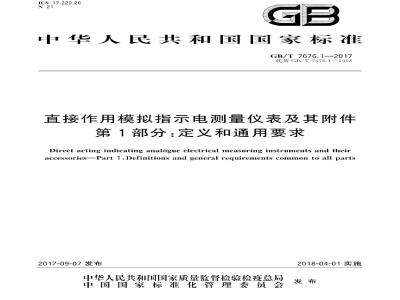

中华人民共和国国家标准
GB/T7676.1—2017
代替GB/T7676.1-1998
直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求
Direct acting indicating analogue electrical measuring instruments and theiraccessoriesPart 1:Definitions and general requirements common to all parts2017-09-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-04-01实施
中华人民共
国家标准
直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求
GB/T7676.1—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2017年9月第一版
书号：155066·1-56421
版权专有
侵权必究
规范性引用文件
术语和定义
通用术语
按其工作方式分类描述的仪表
仪表的结构术语
仪表的特性
特性值
影响量、参比条件、标称使用范围和预处理不确定度及改变量
准确度等级和等级指数
4分类、分级和符合性
分类·
与本部分要求的符合性
5技术要求·
参比条件
5.2基本不确定度极限、基准值
5.3标称使用范围和改变量·
5.4工作不确定度、系统综合不确定度和改变量5.5
电的要求
结构要求
6信息、标志和符号
通用标志符号及其位置
关于影响量的标称使用范围和参比值的标志6.3
仪表和附件用标志符号
接线端的标志和符号
使用说明书
包装和贮存
检验规则·
检验的分类
型式试验
...........
GB/T7676.1—2017
HiiKAoNiKAca
GB/T7676.1—2017
例行试验（出厂检验）
周期性试验
8.5不合格分类
8.6检验结果的判定
附录A（规范性附录）
基本不确定度限值和改变量
附录B（资料性附录）相对湿度极限和环境温度的关系附录C（资料性附录）基本不确定度、工作不确定度以及系统综合不确定度附录D（规范性附录）
附录E（资料性附录）
参考文献
基本的例行试验(出厂检验)项目：与前一版本相比主要的技术变化图1测量范围10A～50A（略去测量范围以外的细分度线）图2测量范围80V~110V（测量范围为.图3测量范围0.06MQ~0.4M2和0.1MQ~2M2图A.1
温度影响
温度影响
环境温度和相对湿度的关系
不同类型的不确定度
表1试验时有关影响量的参比条件和允许偏差表2标称使用范围限值和允许改变量表3导电杆的螺纹直径和接触面直径或面积表4测量单位的符号
表5SI词头
表6仪表和附件用标志符号
HiiKAoNiKAca
GB/T7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成：一第1部分：定义和通用要求；
一第2部分：电流表和电压表的特殊要求；一第3部分：功率表和无功功率表的特殊要求；一第4部分：频率表的特殊要求：一第5部分：相位表，功率因数表和同步指示器的特殊要求：一第6部分：电阻表（阻抗表)和电导表的特殊要求；一第7部分：多功能仪表的特殊要求；第8部分：附件的特殊要求；
第9部分：推荐的试验方法。
本部分为GB/T7676的第1部分。
本部分按照GB/T1.1一2009给出的规则起草。GB/T7676.1—2017
本部分代替GB/T7676.1一1998《直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求》。
与GB/T7676.1一1998相比，变化较大。增补了35个新术语，采用不确定度代替误差，调整了标准结构，修改了多个条款，具体的变化参见附录E。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国机械工业联合会提出本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。本部分主要起草单位：哈尔滨电工仪表研究所、上海英孚特电子技术有限公司、浙江正泰仪器仪表有限责任公司、国网湖北省电力公司电力科学研究院、国网江西省电力公司电力科学研究院、国网湖南省电力公司电力科学研究院，国网四川省电力公司计量中心，国网北京市电力公司北京自动化控制设备厂、德力西集团仪器仪表有限公司、国网重庆市电力公司电力科学研究院，河南省电力公司电力科学研究院、国家电工仪器仪表质量监督检验中心、冀北电力有限公司计量中心、山东省计量科学研究院、深圳友讯达科技股份有限公司、上海康比利仪表有限公司、上海市计量测试技术研究院、浙江省计量科学研究院、中南仪表有限公司、河南省计量科学研究院、浙江迪克森电器有限公司、深圳星龙科技股份有限公司、华立科技股份有限公司。本部分主要起草人：薛德晋、丁振、裴茂林、申莉、陈波、刘献成、李冀、王伟能、白泰、秦国鑫，来磊、霍建华、崔涛、郭小广、陈闻新、吴维德、王念莉、侯兴哲、刘丹、王三强、靳绍平、赵铎、袁慧防、甘依依、周丽霞，季道民、王新军、季荣平，刘复若、郑孟霞、赵锦锦、部凤云、冯学礼，林晓龙，刘沛、郑元豹黄建钟、蔡毅、曾任途、刘鸥、毕伟。本部分所代替标准的历次版本发布情况为：GB/T7761965.GB/T776—1976
GB/T7676.1—1987,GB/T7676.1—1998。HiiKAoNiKAca
GB/T7676.1—2017
原GB/T7676一1998是等同采用IEC60051。标准的主要技术内容仍然反映着40年前的水平。20世纪和21世纪可以说是技术日新月异的年代，是电子技术飞速发展和信息爆炸的年代。现在模拟指示仪表已不再是机电式仪表的天下，出现了很多带有电子式变换器的模拟指示仪表，几乎所有的电参数测量都可以通过电子变换器式仪表来实现。扩大量限的附件也不再是分流器，阻抗器的天下，霍尔传感器和分流器相比，具有在不断开电流回路的情况下更换扩天量限装置的优点。电子放大器可以将小电流的测量范围进一步扩大。但是电子变换器的出现文带来了很多新的情况，比如说波形畸变的影响，电磁兼容性等等方面的问题。
为此，本部分的此次修订为技术修订。根据当前模拟指示电测量仪表的发展，本次技术修订增加了新的仪表和附件的型式：·电子变换器；
·霍尔电流传感器；
·霍尔电压传感器；
·开环霍尔电流传感器；
·闭环霍尔电流传感器；
·手持式仪表；
·模组导轨表；
·控制箱导轨表；
·板面安装式仪表；
·过载电流表；
·展开式电压表。
由于电子器件的大量使用，电磁兼容性的问题突出出来，本次修订提出了电磁兼容性要求和试验方法。
由于真值无法获得，误差的概念显得含混不清。本次修订按照GB/T6592一2010的规定，首次在仪表标准中用仪表不确定度代替误差来表达测量结果。近年来，国际上对产品的安全要求越来越严格而明确。国际电工委员会出版了IEC61010-1：2010《测量，控制和实验室设备的安全要求》。为了适应国际上的变化，此次技术修订时采用了最新的国际安全标准，并明确了适用的条款。原标准的使用条件基本上是实验室仪表的受控环境条件，而仪表的实际使用环境是十分复杂的，此次修订扩充了使用的气候环境条件和机械环境条件，使仪表能适应各种环境条件为了使用，本次修订规定了包装和贮存、规定了检验规则，为了保证产品的质量稳定性，在试验型式方面增加了周期性试验。
-iiKAoNniKAca
1范围
直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求
GB/T7676.1—2017
GB/T7676的本部分规定了直接作用模拟指示电测量仪表及其附件的术语和定义，分类，分级，通用技术要求，信息，标志和符号，包装和贮存以及检验规则。本部分适用于直接作用模拟指示的电测量指示仪表，如：电流表和电压表：
功率表和无功功率表；
指针式和振簧式频率表；
相位表、功率因数表和同步指示器；电阻表(阻抗表)和电导表；
上述形式的多功能仪表；
本部分也适用于：
某些与上述仪表连同使用的附件，如：·分流器；
·串联电阻器和阻抗器；
·霍尔电流传感器；
·霍尔电压传感器；
·电子变换器。
当附件与仪表连用并在组合状态下进行调整时的仪表与附件的组合。其分度线与输人电量的关系为已知，但不直接对应的直接作用模拟指示电测量仪表。在其测量和/或辅助电路中具有电子器件的仪表和附件GB/T7676不适用于：
另有相应国家标准规定的特殊用途仪表；另有相应国家标准规定的用作附件的特殊用途装置。本部分对仪表或附件的尺寸要求未作规定2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191—2008包装储运图示标志GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2423.55一2006电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T4208一2017外壳防护等级（IP代码）1
iiKANiKAca
GB/T7676.1—2017
GB/T4798.3—2007
GB/T4798.7—2007
GB/T6592—2010
电工电子产品应用环境条件第3部分：有气候防护场所固定使用电工电子产品应用环境条件第7部分：携带和非固定使用电工电子测量设备的性能表示
GB/T7676.9—2017
GB/T17626.2—2006
GB/T17626.3—2016
GB/T17626.42008
GB/T17626.5—2008
GB/T17626.6—2008
直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法试验和测量技术静电放电抗扰度试验电磁兼容
电磁兼容
电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容
试验和测量技术
浪涌（冲击）抗扰度试验
电磁兼容
试验和测量技术射频场感应的传导骚扰抗扰度试验GB/T17626.12—2013
电磁兼容试验和测量技术
振铃波抗扰度试验
IEC61010-1:2010
测量、控制和实验室使用的电气设备的安全要求第1部分：通用要求（Safetyrequirement for electrical equipment for measurement,control, and laboratory use-Part l: Generalrequirements)
3术语和定义
GB/T6592一2010界定的以及下列术语和定义适用于本文件。3.1
通用术语
电测量仪表
electrical measuring instrument使用电或电子的方法测量电量或非电量的测量仪表［GB/T6592—2010，定义3.2.4]3.1.2
模拟显示仪表
analogue display instrument
以被测量的连续函数反映或显示输出信息的测量仪表注：以微小的步进的方式改变指示值但不以数字显示的仪表也归属为模拟仪表。3.1.3
indicating(measuring) instrument指示（测量）仪表
显示示值的测量仪表。
注1：显示可以是模拟的（连续的或不连续的）、数字的或代码的。注2：多个量值可以同时显示。
注3：显示式测量仪表也可提供记录注4：显示可能包括由观察者不能直接读取，但是能够被适当的装置解读的信号注5：指示仪表可以由一系列变换器及其处理装置附件组成，也可以由单个变换器构成。注6：改写GB/T6592—2010的定义3.2.2。删除了GB/T6592—20103.2.2定义的注1~注5后的［IEVI以及注6和注7。
直接作用指示仪表directactingindicatinginstrument指示器与可动部分机械连接且由可动部分驱动的仪表。3.1.5
电子测量仪表
electronic measuring instrument用电子的方式测量电量或非电量的仪表。2
-iiiKAoNniKAca
单功能仪表
single function instrument
仅用于测量一种量的仪表。
多功能仪表
multi-function instrument
用单一指示机构测量一种以上量的仪表示例：如测量电流、电压和电阻的仪表。3.1.8
fixed instrument
固定式仪表
设计成永久性安装，并用永久性安装的引线与外电路连接的仪表。［GB/T2900.89—2012,312-02-17]3.1.9
便携式仪表
portable instrument
设计成便于携带的仪表。
注：仪表能由使用者接线和拆线。3.1.10
hand-held instrument
手持式仪表
在正常使用中预定可用单手握住的便携式仪表。3.1.11
板面安装式仪表
panel mounted instrument
用于安装在仪表板或机箱的开孔中的固定安装式仪表。3.1.12
模组导轨表
modular instrument fixed on DINrail固定在开关柜或控制柜里的DIN式导轨上使用的固定安装式仪表［IEC62586-12013.定义3.1.5]
housing instrument fixed on DIN rail控制箱导轨表
用于固定在控制箱内的DIN式导轨上的固定安装式仪表。［IEC62586-1:2013.定义3.1.6
电流表
ammeter
用于测量电流量值的仪表。
［[GB/T2900.79—2008.313-01-01]3.1.15
电压表
voltmeter
用于测量电压量值的仪表。
［GB/T2900.792008,313-01-03
电阻表ohmmeter
电阻表resistancemeter
用于测量电阻值的仪表。
[GB/T2900.79—2008,313-01-09GB/T7676.1—2017
iiiKAoNniKAca
GB/T7676.1—2017
功率表
wattmeter
用于测量有功功率的仪表。
GB/T2900.79—2008.313-01-07wwW.bzxz.Net
无功功率表
varmeter
用于测量无功功率的仪表。
[GB/T2900.79—2008,313-01-083.1.19
指针式频率表
pointer-typefrequency meter
按指示器与标度尺之间的关系指示被测频率的仪表3.1.20
振簧式频率表vibrating-reed frequencymeten用以测量频率的仪表。该仪表由一组调谐的振簧组成，在具有待测频率的交流电流流过一个或几个固定线圈的作用下，使一个或几个振簧产生谐振。3.1.21
相位表
phase meter
用以测量频率相同波形相似的两个电量之间相位角的仪表。注：这种仪表能测量以下的量：个电压与另一个电压之间的相位角或一个电流与另一个电流之间的相位角电压和电流之间的相位角。
功率因数表
power factor meter
用来测量电路中的有功功率和视在功率的比率的仪表注：事实上，功率因数表指示电流和相关电压之间相位角的余弦。3.1.23
synchroscope
同步指示器
用于在两个同频率的交流电压或多相电压系统中指示同相的仪表3.1.24
多相仪表polyphaseinstrument
用于多相系统中测量，并能与一相以上系统连接的测量仪表，3.1.25
平衡负载多相仪表balanced load polyphase instrument在平衡多相系统中使用的多相仪表，不包括按多相功率标度的单相功率表。3.1.26
过载电流表
Ammeter with overload scale
带有指示过载电流标度尺的，用于测量正常工作电流和短时过载电流的电流表。注：指示过载电流部分的标度尺约占总标度尺1/4左右，不是仪表的主标度尺。3.1.27
扩展标度尺仪表
expanded scale instrument
展开式电压表expandedscalevoltmeter以标度尺长度的较大部分表示测量范围的一小部分的仪表（电压表）。GB/T2900.89—2012,312-02-04
instrument with magnetic screen带有磁屏蔽的仪表
用铁磁材料屏蔽外部磁场影响的仪表3.1.29
无定向的仪表
astatic instrumen
测量元件设计成不受均勾外部磁场影响的仪表3.1.30
instrument with electric screen带有电屏蔽的仪表
用导电材料屏蔽外部电场影响的仪表。3.1.31
accessory
为了赋予测量仪表规定的特性而与其测量线路联接在一起的元件组或装置。3.1.32
可互换附件interchangeableaccessory具有自身特性和准确度的附件，这些特性和准确度和与其组合的仪表无关GB/T7676.12017
注：一个附件当其额定特性已知并已标志不与仪表组合就能够测定其误差和改变量，此附件即为可互换附件。调整时考虑了仪表电流（此电流是已知的和不能忽略的）的分流器认为是可互换的。3.1.33
有限可互换附件accessoryoflimited interchangeability具有自身特性和准确度的附件，并仅能与某些特性在规定限值内的测量仪表组合。3.1.34
不可互换附件
non-interchangeable accessory按指定测量仪表的电特性调准的附件。3.1.35
分流器shunt
与测量仪表的测量线路并联的电阻器注：分流器一般用来提供与被测电流成比例的电压，3.1.36
串联电阻（阻抗）器
series resistor(impedance)
与测量仪表的测量线路串联的电阻（阻抗）器。注：串联电阻（阻抗）器一般用来扩展仪表的电压测量范围。3.1.37
电子变换器
electronic transducer
用电子的方式对输人信号进行处理后转换成输出信号的装置注：所有指示仪表都含有变换器，并且它们可以由单个变换器组成。当信号由一个变换器链进行处理时，每个变换器的输人信号和输出信号不总是可以直接和意义明确地接触到的。3.1.38
霍尔电流传感器
electric current sensor used Hall effect利用霍尔元件的电磁效应将电流测量电路中的电流转换成与流经该装置的原边电流成正比的输出电信号的传感器。
注：本标准定义的传感器输出的是模拟电信号。3.1.39
霍尔电压传感器
electricvoltagesensorusedHalleffect利用霍尔元件的电磁效应将电压测量电路中的电压转换成与被测量电压成正比的输出电信号的传5
GB/T7676.1—2017
感器。
注：本标准定义的传感器输出的是模拟电信号。3.1.40
instrumentlead
仪表导线
专门设计的由一根或多根导体组成的导线，用它将测量仪表与外电路或附件相互连接。3.1.41
校准仪表导线calibrated instrument lead具有规定阻值的仪表导线
注：校准仪表导线属于测量仪表的可互换附件。3.1.42
［量的畸变因数distortionfactor（ofaquantity）［量的总谐波畸变因数totalharmonicdistortionfactor（of aquantity）谐波含量的方均根值与非正弦波量的方均根值之比，3.1.43
量的纹波含量ripplecontentofaquantity波动分量的方均根值与直流分量值之比。3.1.44
峰值因数
peakfactor
周期量的峰值与方均根值之比。3.2按其工作方式分类描述的仪表3.2.1
磁电系仪表
permanent-magnet moving coil instrument利用可动线圈中电流产生的磁场与固定的永久磁铁磁场相互作用而工作的仪表。注：有的仪表具有一个以上的测量上述线圈中电流总和或电流比率的线圈3.2.2
moving-magnet instrument
动磁系仪表
利用可动永久磁铁磁场与固定线圈中电流产生的磁场相互作用而工作的仪表。注：有的仪表具有一个以上的线圈。3.2.3
电磁系仪表
moving-iron instrument
利用一个可动软磁片与固定线圈中电流产生的磁场间吸引力而工作的仪表或利用一个（或多个）固定软磁片与可动软磁片（两者均由固定线圈中电流磁化）间排斥（或吸引)力而工作的仪表。3.2.4
极化电磁系仪表
polarized moving-iron instrument包含一个被固定永久磁铁极化并经固定线圈中电流励磁的可动软磁片的仪表。3.2.5
电动系仪表
electrodynamic instrument
利用可动线圈中电流所产生的磁场与一个或几个固定线圈中电流所产生的磁场相互作用而工作的仪表。
铁磁电动系仪表ferrodynamicinstrument铁芯电动系仪表iron-cored electrodynamic instrument借助在磁路中设置软磁材料来增强其电动效应的电动系仪表。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
