GB∕T 7676.3-2017 直接作用模拟指示电测量仪表及其附件 第3部分：功率表和无功功率表的特殊要求
GB∕T7676.3-2017
标准压缩包解压密码：www.bzxz.net

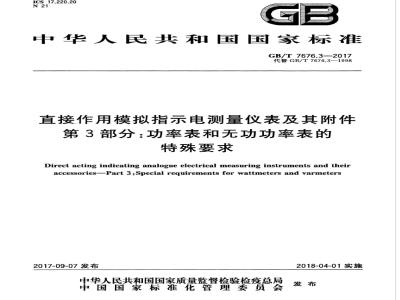

标准图片预览
标准内容
ICS17.220.20
中华人民共和国国家标准
GB/T7676.3—2017
代替GB/T7676.3—1998
直接作用模拟指示电测量仪表及其附件第3部分：功率表和无功功率表的特殊要求
Direct acting indicating analogue electrical measuring instruments and theiraccessories-Part 3.Special reguirements for wattmeters and varmeters2017-09-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-04-01实施
中华人民共和国
国家标准
直接作用模拟指示电测量仪表及其附件第3部分：功率表和无功功率表的特殊要求
GB/T7676.3—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)68533533发行中心：（010）51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张1字数28千字2017年9月第一版2017年9月第一次印刷书号：155066*1-56423定价18.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
GB/T7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成：第1部分：定义和通用要求；
第2部分：电流表和电压表的特殊要求；—第3部分：功率表和无功功率表的特殊要求；第4部分：频率表的特殊要求；
第5部分：相位表、功率因数表和同步指示器的特殊要求：第6部分：电阻表（阻抗表）和电导表的特殊要求：第7部分：多功能仪表的特殊要求；第8部分：附件的特殊要求；
一第9部分：推荐的试验方法。
本部分为GB/T7676的第3部分。
本部分按照GB/T1.1一2009给出的规则起草。GB/T7676.3—2017
本部分代替GB/T7676.31998《直接作用模拟指示电测量仪表及其附件第3部分：功率表和无功功率表的特殊要求》。
与GB/T7676.3一1998相比，变化较大。采用不确定度代替误差，调整了标准结构，修改了多个条款，具体的变化参见附录B。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本部分主要起草单位：浙江正泰仪器仪表有限责任公司、哈尔滨电工仪表研究所、北京自动化控制设备厂、国网北京市电力公司、国网湖南省电力公司计量中心、国网河南省电力公司电力科学研究院、德力西集团仪器仪表有限公司、国网四川省电力公司计量中心，深圳友讯达科技股份有限公司上海英孚特电子技术有限公司，国网江西省电力公司电力科学研究院，国网湖北省电力公司电力科学研究院，国网重庆市电力公司电力科学研究院，国家电工仪器仪表质量监督检验中心，冀北电力有限公司计量中心、山东省计量科学研究院、上海康比利仪表有限公司、上海市计量测试技术研究院、浙江省计量科学研究院、华立科技股份有限公司、中南仪表有限公司、河南省计量科学研究院、浙江迪克森电器有限公司、深圳星龙科技股份有限公司、西安立贝安智能科技有限公司、义乌源泰智能科技有限公司。本部分主要起草人：赵锦锦、丁振、霍建华、刘献成、陈波、赵铎、薛德晋、王念莉、裴茂林、李冀、王伟能、白泰、来磊、申莉、崔涛、郭小广、秦国鑫、陈闻新、侯兴哲、刘丹、王三强、靳绍平、袁慧防、吴维德、甘依依，周丽霞、李道民、王新军，李荣平，刘复若，郑孟霞，冯学礼，林晓龙，部凤云，刘沛，郑元豹、曾仕途、黄建钟、蔡毅、刘、毕伟、谢萍、陈双杰。本部分所代替标准的历次版本发布情况为：GB/T7676.2—1987、GB/T7676.2—1998。I
HiiKAoNniKAca
iiiKAoNniKAca
1范围
直接作用模拟指示电测量仪表及其附件第3部分：功率表和无功功率表的特殊要求
GB/T7676.32017
GB/T7676的本部分规定了直接作用模拟指示电测量功率表和无功功率表的术语定义，分类、分级、通用技术要求、信息、标志和符号、包装和贮存以及检验规则等。本部分适用于直接作用模拟指示的功率表和无功功率表。本部分也适用于当附件与仪表连用并在组合状态下进行调整时的仪表与附件的组合。本部分也适用于其分度线与输人电量的关系为已知，但不直接对应的直接作用指示功率表和无功功率表。
本部分也适用于在其测量和/或辅助电路中具有电子器件的功率表和无功功率表。本部分不适用于另有相应国家标准规定的特殊用途的功率表和无功功率表。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7676.1一2017直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求GB/T7676.9—2017直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法3术语和定义
GB/T7676.1一2017中界定的术语和定义适用于本文件。4分类、分级和符合性
4.1分类
按GB/T7676.1—2017中4.1的规定。4.2分级
功率表和无功功率表按下列等级指数表示的准确度等级分级：0.050.1,0.2,0.3,0.5,1,1.5,2,2.5,3,5与本部分要求的符合性
按GB/T7676.1—2017中4.3的规定。1
HiiKAoNhiKAca
GB/T7676.3—2017
5技术要求
5.1参比条件
5.1.1影响量的参比值按表1和GB/T7676.1一2017中表1的规定。5.1.2可以规定与表1和GB/T7676.1一2017中表1所规定的不同的参比条件，但应按GB/T7676.1-2017中第6章的规定进行标志。
5.1.3不同于GB/T7676.1—2017中表1规定的参比温度可从20C和27℃C中选用。表1试验时有关影响量的参比条件和允许偏差影响量
被测功率的电压分量
被测功率的电流分量
被测功率的电压和电流
分量的频率
功率因数或sin
相平衡（对多相仪表）。
参比条件（另有标志除外）
额定电压或参比范围（若有时）内的任意电压额定电流以下或参比范围（若有时）上限以下的任何电流
用移相装置的仪表
其他仪表
参比频率
45Hz~65Hz
1或额定值
对称电压和电流
试验用允许偏差（适用于单一参比值）额定值的土2%
参比频率的士0.1%
参比频率的士2%
0.01滞后或超前士0.01
：此偏差适用于本表中规定的或由制造厂标志的单一参比值，对参比范围不允许有偏差。b无功功率表为sin，滞后（感性）为正符号，超前（容性）为负符号。。任一两线电压之差值和任一两相电压之差值分别不应超过所对应的线电压平均值和相电压平均值的1%：-每相中的电流与电流平均值之差不应大于1%：每相电流与相应相电压之间的角度不应大于2°；一如果制造厂允许，可以对多相仪表做单相试验。5.2基本不确定度极限，基准值
5.2.1基本不确定度极限
按GB/T7676.1—2017中5.2.1的规定。5.2.2基本不确定度限值与准确度等级的关系按GB/T7676.1—2017中5.2.2的规定。5.2.3基准值
5.2.3.1下列功率表和无功功率表的基准值为测量范围的上限：a）机械零位和/或电零位在标度尺一端的仪表；b）不考虑电零位位置，机械零位在标度尺以外的仪表；c）不考虑机械零位位置，电零位在标度尺以外的仪表。等级指数用GB/T7676.1—2017中表6规定的符号E-1标志。5.2.3.2机械的和电的零位两者均在标度尺以内的功率表和无功功率表，基准值为测量范围两个极限的电量值之和，不考虑符号。
TiiKAoNiKAca
等级指数用GB/T7676.1-2017中表6规定的符号E-1标志。5.2.3.3分度线与其电输人量不直接对应的功率表和无功功率表，基准值是量程。等级指数用GB/T7676.1一2017中表6规定的符号E-10标志。GB/T7676.3—2017
本条款不适用于与分流器、分压器、串联电阻器（阻抗器）、仪用互感器、霍尔传感器等连接使用的功率表或无功功率表，这些仪表应符合5.2.3.1或5.2.3.2的规定。5.3标称使用范围和改变量
5.3.1标称使用范围
按表2和GB/T7676.1—2017中5.3.1的规定。表2标称使用范围限值和允许改变量标称使用范围
影响量
被测功率的交
流电压或电流
分量的畸变
被测功率的交
流电压和电流
分量的频率
畸变因数
峰值因数
用移相装置的
其他仪表
被测功率的电压分量
等级指数等于
功率表的功率
因数或无功功
率表的sing
或小于0.5
等级指数大于
负载平衡
（对多相仪表）
多相仪表测量元件
之间相互作用
外磁场
（另有标志者除外）
用移相装置的仪表5%
其他仪表20%
参比频率土1%或参比范围下限
-1%和参比范围上限+1%
参比频率士10%或参比范围下限
一10%和参比范围上限+10%
参比电压士15%或参比范围下限
一15%和参比范围上限+15%
任意，滞后或超前
有功：相角从0~60%
90滞后（感性）
无功：相角从90°~30°
0滞后（感性）
被测功率的一个电流
分量的断开
被测功率的一个电压分量的断开；被测功率的一个电流分量的断开0.4kA/m
用等级指数的百分数表示的
充许改变量（V）
等级指数等级指数
非无定向
的和/或无
磁屏蔽的
电动系
基准值的基准值的
推荐的试验方法
GB/T7676.9—2017
中条款
HTiKAoNniKAca
GB/T7676.3—2017
影响量
外磁场
表2（续）
标称使用范围
（另有标志者除外）
仅适用于测量线路中有电子器件的仪表。用等级指数的百分数表示的
允许改变量（V.）
非无定向
的和/或无
基准值的基准值的
磁屏蔽的
铁磁电动
系仪表
其他仪表
基准值的基准值的
推荐的试验方法
GB/T7676.9—2017
中条款
b由于峰值因数非/2(/2相当正弦波）所引起的允许改变量包括在被测功率的交流电流或交流电压分量的畸变引起的允许改变量之中。对峰值因数能力大于3的仪表，制造厂应说明：1）产生等级指数100%改变量的仪表峰值因数值。2）示值改变到参比频率时的0.707倍频率响应（带宽）的上限和下限。除制造厂与用户之间另有协商外，功率因数为感性。由于电流和/或电压线路的相互连接引起的测量元件之间的相互作用，有时不可能进行试验。“不是等级指数的百分数。www.bzxz.net
5.3.2改变量极限
按表2和GB/T7676.1—2017中5.3.2的规定。5.3.3确定改变量的条件
按GB/T7676.1—2017中5.3.3的规定。5.3.4功率因数或sindΦ引起的改变量5.3.4.1对于等级指数大于0.5的仪表，应进行功率因数或sin滞后的试验。对于等级指数等于或小于0.5的仪表，应进行功率因数或sin滞后和超前的试验。5.3.4.2对功率表应进行cos=0的试验，对无功功率表应进行sin=0的试验。5.3.5改变量的特殊试验
当制造厂和用户协商认为必要时，可以用被测量分量组合进行特殊试验。5.4工作不确定度、系统综合不确定度和改变量按GB/T7676.1—2017中5.4的规定。5.5电的要求
5.5.1介电强度和其他安全要求
5.5.1.1介电强度和其他安全要求按GB/T7676.12017中5.5.1的规定。4
HiiKAoNniKAca
GB/T7676.3—2017
5.5.1.2对额定电流范围上限为1A～10A的以及旨在使用具有高电流过载能力互感器的固定式功率表或无功功率表。当其承受所连接的电流互感器标称次级电流的30倍的电流，持续时间为2时，测量线路不应开路。具有相同用途的便携式功率表或无功功率表应能承受15倍测量范围上限的电流，持续时间为2S。在施加此过载后，功率表和无功功率表不需考核功能，但电流线路不应开路。5.5.2自热
按GB/T7676.1—2017中5.5.2的规定。5.5.3允许过负载
5.5.3.1连续过负载
功率表和无功功率表连同其不可换附件（若有时），除装有非锁定开关的仪表外，应承受电流和电压额定值的120%连续过负载，其他值则维持其额定值，每次持续时间2h。冷却到参比温度后，仪表连同其不可互换附件（若有时）一起应符合它的准确度等级要求，但不允许重复过负载。
连续过负载试验除电流和电压外应在参比条件下进行，功率表的功率因数coss=1，无功功率表的sing=l。
5.5.3.2短时过负载
5.5.3.2.1功率表和无功功率表连同其不可互换附件（若有时)一起应承受短时过负载。本条款不适用于：
热偶系仪表：
具有一个可动部分自由悬挂的仪表。5.5.3.2.2短时过负载的电流值和电压值应是表3规定的有关因数与电流和电压的标称使用范围上限值的乘积，功率因数（或sin）应为其参比值，制造广另有规定值除外。表3
短时过负载
等级指数等于或小于0.5
的功率表和无功功率表
等级指数大于0.5的功
率表和无功功率表
电流因数
电压因数
过负载次数
每次过负载持续时间
过负载之间的间隔时间
注：当规定为2或3组试验，所有试验应按给定顺序施行，短时过负载同时施加于多相功率表和无功功率表的所有测量元件。
5.5.3.2.3每次过负载应施加表3规定的持续时间。仪表安装有自动断路器（熔断器）以小于表3规定时间断开线路者除外。在施加下一次过负载之前，自动断路器应予复位（或更换熔断器）。5.5.3.2.4经承受短时过负载，并冷却到参比温度之后，对机械零位在标度尺以内的功率表和无功功率表连同不可互换附件（若有时）应符合以下要求：a）以标度尺长度百分数表示的指示器偏离零分度线不应超过下列值：5
iiKAoNhiKAca
GB/T7676.3—2017
1）等级指数等于或小于0.5的仪表为等级指数的50%；2）等级指数等于或大于1的仪表为等级指数值。b）功率表和无功功率表连同不可互换附件（若有时)，在调整零位之后（必要时），应符合准确度等级要求，但不充许重复过负载。经短时过负载，并冷却到参比温度之后，机械零位在标度尺外的功率表或无功功率表，应符合准确度等级要求，但不允许重复过负载。5.5.4极限工作温度范围
按GB/T7676.1—2017中5.5.4的规定。5.5.5偏离零位
5.5.5.1若功率表或无功功率表在标度尺上有零位标志，则应测定偏离零位的改变量。该试验应在参比条件下施行。
5.5.5.2所有线路通电并在测量范围上限通电30s后断电，用标度尺长度的百分数表示的指示器偏离零分度线的改变量不应超过相应等级指数50%的值。5.5.5.3仅有电压线路通电时，指示器偏离零分度线的改变量不应超过相应等级指数100%的值。5.5.6电磁兼容性要求
按GB/T7676.1—2017中5.5.6的规定。5.6结构要求
5.6.1通用的结构要求
按GB/T7676.1—2017中5.6.1的规定。5.6.2阻尼
5.6.2.1过冲
按GB/T7676.1—2017中5.6.2.1的规定。5.6.2.2
响应时间
按GB/T7676.1—2017中5.6.2.2的规定。本条款不适用于：
热偶系功率表和无功功率表；
可动部分自由悬挂的功率表和无功功率表；-实体指针长度超过150mm的功率表和无功功率表；一特殊用途的仪表可以规定其他响应时间，此类仪表的响应时间由制造厂和用户之间协商确定。5.6.2.3
3外部测量线路的阻抗
按GB/T7676.1—2017中5.6.2.3的规定。5.6.3防接触封印
按GB/T7676.1—2017中5.6.3的规定。6
5.6.4标度尺
按GB/T7676.1—2017中5.6.4的规定。5.6.5止档和超量限指示
按GB/T7676.1—2017中5.6.5的规定。5.6.6优选值
GB/T7676.3—2017
功率表和无功功率表其测量范围上限应优先选用下列值之一或其十进倍数和小数倍：1,1.2,1.5.2,2.5,34.5.6,7.5,8.多测量范围仪表至少应有一个范围优先符合此要求。5.6.7机械的和/或电的调节器
按GB/T7676.1—2017中5.6.7的规定。5.6.8机械力作用的影响
按GB/T7676.1—2017中5.6.8的规定。5.6.9耐机械应力
按GB/T7676.1—2017中5.6.9的规定。5.6.10耐热和阻燃
按GB/T7676.1—2017中5.6.10的规定。5.6.11
外壳防护能力
按GB/T7676.1—2017中5.6.11的规定。5.6.12接线端
按GB/T7676.1—2017中5.6.12的规定。6信息标志和符号
6.1信息
按GB/T7676.1—2017中6.1的规定。6.2通用标志符号及其位置
按GB/T7676.1—2017中6.2的规定。6.3关于影响量的标称使用范围和参比值的标志按GB/T7676.1—2017中6.3的规定。6.4仪表和附件用标志符号
按GB/T7676.1—2017中6.4的规定。7
GB/T7676.3—2017
6.5接线端的标志和符号
6.5.1对接线端标志的要求
按GB/T7676.12017中6.5.1的规定。6.5.2对接地端标志的要求
按GB/T7676.1—2017中6.5.2的规定。6.5.3测量线路的接线端
按GB/T7676.1—2017中6.5.3的规定。6.5.4接线端的特殊标志
6.5.4.1一般要求
所有接线端应予以标志，且唯一确认。6.5.4.2单元件仪表
仅有两个电流接线端和两个电压接线端的功率表和无功功率表，其电流和电压接线端应容易区别与特定电压接线端正常连接的电流接线端应该用和此电压接线端一样的公共符号来识别。6.5.4.3多相仪表
对所有多相功率表和无功功率表，应提供接线图，并宜固定在表壳上。仪表上的接线端的标志应和接线图上的标志一致。接线图应标明仪表元件与外部线路的连接关系。6.6
使用说明书
按GB/T7676.1—2017中6.6的规定。7包装和贮存
按GB/T7676.1—2017中第7章的规定。8检验规则
按附录A和GB/T7676.1一2017中第8章的规定。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
