ICS_21.060.10

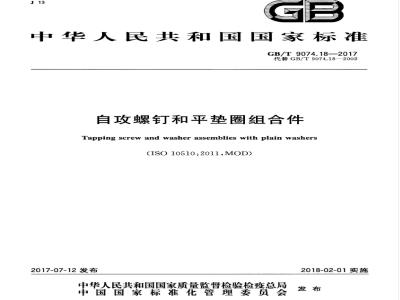

中华人民共和国国家标准
GB/T9074.18—2017
代替GB/T9074.18—2002
自攻螺钉和平垫圈组合件
Tapping screw and washer assemblies with plain washers（IS010510：2011,MOD）
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
中华人民共和
国家标准
自攻螺钉和平垫圈组合件
GB/T9074.18—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
发行中心：(010)51780238
总编室：（010）68533533
读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
6印张0.5字数12千字
2017年7月第一版
2017年7月第一次印刷
书号：155066·1-56824定价
本部分是“紧固件
GB/T9074.1
GB/T9074.2
GB/T9074.3
-GB/T9074.4
GB/T9074.5
GB/T9074.7
GB/T9074.8
组合件”系列国家标准之一。该系列包括：螺栓或螺钉和平垫圈组合件；
十字槽盘头螺钉和外锯齿锁紧垫圈组合件；十字槽盘头螺钉和弹簧垫圈组合件：十字槽盘头螺钉、弹簧垫圈和平垫圈组合件；十字槽小盘头螺钉和平垫圈组合件：十字槽小盘头螺钉和弹簧垫圈组合件：十字槽小盘头螺钉、弹簧垫圈和平垫圈组合件；十字槽沉头螺钉和锥形锁紧垫圈组合件；GB/T9074.9
十字槽半沉头螺钉和锥形锁紧垫圈组合件；GB/T9074.10
GB/T9074.11
GB/T9074.12
GB/T9074.13
GB/T9074.15
GB/T9074.16
GB/T9074.17
GB/T9074.18
GB/T9074.20
GB/T9074.26
GB/T9074.27
-GB/T9074.28
十字槽凹穴六角头螺栓和平垫圈组合件；十字槽凹穴六角头螺栓和弹簧垫圈组合件；十字槽凹穴六角头螺栓、弹簧垫圈和平垫圈组合件；六角头螺栓和弹簧垫圈组合件：六角头螺栓和外锯齿锁紧垫圈组合件；六角头螺栓、弹簧垫圈和平垫圈组合件；自攻螺钉和平垫圈组合件；
十字槽凹穴六角头自攻螺钉和平垫圈组合件组合件用弹簧垫圈：
组合件用外锯齿锁紧垫圈；
组合件用锥形锁紧垫圈。
本部分是GB/T9074的第18部分。本部分按照GB/T1.1一2009给出的规则起草。GB/T9074.18—2017
本部分代替GB/T9074.18—2002《自攻螺钉和平垫圈组合件》，与GB/T9074.18—2002相比，主要技术变化如下：
增加倒圆端开槽盘头自攻螺钉（R型）（见图3）。本部分使用重新起草法修改采用ISO10510：2011《自攻螺钉和平垫圈组合件》。与ISO10510：2011的技术性差异及其原因如下：在规范性引用文件中，用我国标准代替国际标准（见第2章），增加引用GB/T5276（见第3章），GB/T90.1（见表2）GB/T90.2（见表2）和GB/T1237（见5.2），以符合我国紧固件基础标准；增加包装技术要求（见表2），以符合我国紧固件基础标准。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。本部分负责起草单位：中机生产力促进中心。本部分参加起草单位：浙江精艺标准件有限公司。本部分由全国紧固件标准化技术委员会负责解释。本部分所代替标准的历次版本发布情况为：GB/T9074.18—1988,GB/T9074.18—2002;-GB/T9074.19—1988；
GB/T9074.22—1988;
GB/T9074.23-1988。
Hii KAoNhi KAca
HiiKAoNhiKAca
1范围
自攻螺钉和平垫圈组合件
GB/T9074.18—2017
GB/T9074的本部分规定了自攻螺钉和平垫图组合件的型式尺寸，技术条件和标记。本部分适用于自攻螺纹规格为ST2.2～ST9.5、平支承面的、机械性能符合GB/T3098.5的自攻螺钉和平垫圈组合件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查（GB/T90.1—2002,idtISO3269：2000）GB/T90.2紧固件标志与包装
GB/T97.5-2002平垫圈用于自攻螺钉和垫圈组合件（eqvISO10669：1999）GB/T845十字槽盘头自攻螺钉（GB/T845—2017，ISO7049：2011，MOD）GB/T1237
紧固件标记方法（GB/T12372000，evIS08991：1986）GB/T3098.5紧固件机械性能自攻螺钉（GB/T3098.5—2016，ISO2702:2011，MOD）GB/T4340.1金属维氏硬度试验第1部分：试验方法（GB/T4340.1—1999，eqvISO6507-1：1997)
GB/T5276
2010,MOD
GB/T5280
GB/T5282
紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225：自攻螺钉用螺纹（GB/T5280—2002，idtISO1478：1999）开槽盘头自攻螺钉（GB/T5282—2017,ISO1481：2011，MOD）GB/T5285六角头自攻螺钉（GB/T5285—2017，ISO1479：2011，MOD）3型式尺寸
组合件中自攻螺钉的尺寸，除组装垫圈的部位应按下列要求外，其余部分应符合相应国家标准的规定：
一螺钉应有直径为d，的细杆，垫圈的直径应符合GB/T97.5，以便能自由转动。一从支承面到第一扣完整螺纹始端的距离，应加大到可容纳GB/T97.5垫圈的最大厚度。过渡圆直径d，应小于相应国家标准的规定值，其减小量为公称直径与压螺纹毛坏直径的差值。
组合件中垫圈应能自由转动而不脱落。型式尺寸见图1～图4和表1。
尺寸代号和标注应符合GB/T5276。1
HiikAoNnikAca
GB/T9074.18—2017
图1锥端六角头自攻螺钉（C型）图2平端十字槽盘头自攻螺钉（F型）图3倒圆端开槽盘头自攻螺钉（R型）HiiKAoNniKAca
过渡圆直径d和杆径d，
表1尺寸
平垫图尺寸·
标准系列
■摘自GB/T97.5—2002的尺寸，仅为信息。尺寸α，在垫圈与螺钉支承面或头下圆角接触后进行测量。4
技术条件和引用标准
技术条件和引用标准见表2。
表2技术条件和引用标准
机械性能
验收及包装
自攻螺钉
垫圈硬度
GB/T9074.182017
单位为毫米
大系列
GB/T3098.5
90HV320HV
GB/T90.1.GB/T90.2
·维氏硬度试验按GB/T4340.1规定。试验力：HV10用于公称厚度h≤1.2mmHV30用于公称厚度h>1.2mm。
b为避免在热处理的过程中对垫圈硬度的影响，组合前应对垫圈采取适当的防护措施，如镀铜。HiiKAoNniKAca
GB/T9074.18--2017
5标记
组合件的标记内容
组合件的标记应包括以下内容：对元件的描述；
本国家标准编号：
自攻螺钉的螺纹规格和公称长度；符合GB/T5280的螺纹末端型式；自攻螺钉类型的代号（见表3）：垫圈型式的代号（见表4）。免费标准bzxz.net
表3自攻螺钉代号
标准编号及名称
GB/T5285
GB/T845
GB/T5282
标记方法
六角头自攻螺钉
十字槽盘头自攻螺钉
开槽盘头自攻螺钉
表4垫圈代号
标准编号及名称
平垫圈用于自攻螺钉和垫圈组合件标记方法按GB/T1237规定。
5.3标记示例
标准系列
大系列
六角头自攻螺钉和平垫圈组合件包括：一个GB/T5285ST4.2X16、锥端（C)六角头自攻螺钉（代号S1)和一个GB/T97.5标准系列垫圈（代号N)的标记：自攻螺钉和垫圈组合件GB/T9074.18.ST4.2X16CS1N十字槽盘头自攻螺钉和平垫圈组合件包括：一个GB/T845ST4.2X16、锥端（C）、Z型十字槽盘头自攻螺钉（代号S2）和一个GB/T97.5标准系列垫圈（代号N）组合件的标记：自攻螺钉和垫圈组合件GB/T9074.18ST4.2X16CZS2N书号：155066·1-56824
GB/T9074.18-2017
定价：
