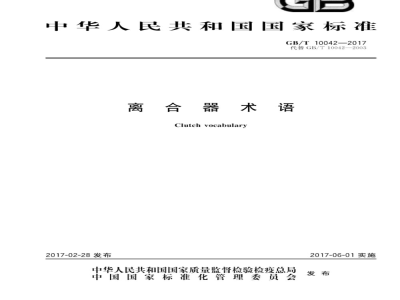

标准图片预览
标准内容
ICS 21.120.20
中华人民共和国国家标准
GB/T10042—2017
代替GB/T10042—2003
离合器术语
Clutchvocabulary
2017-02-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-06-01实施
GB/T10042—2017
一般术语
主要零部件术语
性能术语
本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T10042—2003%离合器术语》。
本标准与GB/T10042一2003相比主要技术变化如下：对部分中英文印刷错误及部分英文进行了修改；GB/T10042—2017
——增加了“2.43永磁离合器”“3.21碟形弹簧”“3.48半金属摩擦材料”“3.49拉伸弹簧”等术语和定义（见第2章、第3章）。
本标准由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。本标准起草单位：万向钱潮股份有限公司、中机生产力促进中心、北京新兴超越离合器有限公司、陕西威阳超越离合器有限公司。
本标准主要起草人：明翠新、李伯华、朱春梅、任旭鹏、李婷婷、邓高见、朱悦本标准所代替标准的历次版本发布情况为：GB/T10042—1988.GB/T10042—2003I
1范围
离合器术
本标准界定了机械接触的离合器术语。本标准适用于机械接触的离合器。一般术语
离合器clutch
主、从动部分在同轴线上传递转矩或运动时，具有接合或分离功能的装置。2.2
操纵离合器
controlled clutch
通过操纵、接合元件才具有接合或分离功能的离合器2.3
自控离合器
self-controlled clutch
GB/T10042—2017
在主动部分或从动部分某些性能参数变化时，接合元件具有自行接合或分离功能的离合器。2.4
机械离合器
mechanically controlled clutch在机械机构直接作用下具有离合功能的离合器。2.5
电磁离合器
electromagnetic clutch
在电磁力作用下具有离合功能的离合器。2.6
液压离合器
hydraulically controlled clutch在液体压力作用下具有离合功能的离合器。2.7
气压离合器
气动离合器
pneumatically controlled clutch在空气压力作用下具有离合功能的离合器。2.8
超越离合器
overrunning clutch
利用主、从动部分的速度变化或旋转方向的变换，具有自行离合功能的离合器。2.9
离心离合器
centrifugal clutch
在离心体的离心力直接作用下具有离合功能的离合器。2.10
安全离合器
safety clutch
确保传递的转矩或转速不超过某限定值的离合器，1
GB/T10042—2017
positive clutch
嵌合式离合器
主、从动部分的接合元件采用机械嵌合副的离合器2.12
friction clutch
摩擦式离合器
主、从动部分的接合元件采用摩擦副的离合器。2.13
干式离合器
dryclutch
接合元件在干摩擦条件下工作的离合器。2.14
湿式离合器
油浸离合器
wetclutch
接合元件在湿摩擦条件下工作的离合器，2.15
flexible clutch
弹性离合器
具有弹性传递动力或运动作用，又有阻尼作用的离合器，2.16
刚性离合器
rigid clutch
具有刚性传递动力或运动作用，而无阻尼作用的离合器2.17
单向离合器
one-way clutch
只能在同一个旋转方向传递动力或运动的离合器。2.18
双向离合器
by-directional clutch
能在正反两个旋转方向传递动力或运动的离合器。2.19
常开离合器www.bzxz.net
normally disengaged clutch
除去操纵力后处于分离状态的离合器。2.20
常合离合器
normally engaged clutch
除去操纵力后处于接合状态的离合器。2.21
片式离合器
盘式离合器
dise clutch
用圆环片的端平面组成摩擦副的离合器。2.22
牙嵌离合器
jawclutch
用爪牙状零件组成嵌合副的离合器。2.23
齿形离合器
toothed clutch
用内齿和外齿组成嵌合副的离合器。2
圆锥离合器
coneclutch
用圆锥面组成摩擦副的离合器。摩擦块离合器
块式离合器
friction block clutch
用摩擦块端面与对偶件组成摩擦副的离合器。销式离合器
pin-type clutch
用销和销座零件组成嵌合副的离合器。键式离合器
key-type clutch
用键和键座零件组成嵌合副的离合器。涨圈离合器
expansion ring clutch
用涨圈的外圆柱面与对偶件组成摩擦副的离合器。扭簧离合器
torsional spring clutch
用扭簧的内圆柱面与对偶件组成摩擦副的离合器，闸带离合器
brake-band clutch
用闸带的内圆柱面固定摩擦材料与对偶件组成摩擦副的离合器。闸块离合器
brake-shoe clutch
用闸块的外圆面固定摩擦材料与对偶件组成摩擦副的离合器。鼓式离合器
drum clutch
用圆柱面作为摩擦副的离合器。隔膜离合器
膜片离合器
diaphragm clutch
空气压力通过隔膜片施加到摩擦副上的离合器。气胎离合器
轮胎离合器
pneumatic type clutch
空气压力通过气胎施加到摩擦副上的离合器。滚柱离合器
roller clutch
用滚柱和星轮、滚柱和滚道组成摩擦副的离合器2.36
楔块离合器
sprag clutch
用楔块和内、外滚道组成摩擦副的离合器。GB/T10042—2017
GB/T10042—2017
ratchet clutch
棘轮离合器
由棘轮、棘爪组成嵌合副的离合器。2.38
同步离合器
synchro cluteh
主、从动部分转速同步后自动接合，负转差时自动分离的离合器。2.39
steel ball clutch
钢球离合器
把钢球作为离心体的离合器。
磁粉离合器
magnetic-particle clutch
主、从动部分间隙中充填磁粉，借助于磁粉间的结合力和磁粉与工作面之间的摩擦力传递动力或运动的离合器，
双作用离合器
双联离合器
dual clutch
具有一个主动部分、两个从动部分的离合器。2.42
adjustable-speed clutch
调速离合器
油膜离合器
物离合器
滑差离合器
主动部分转速恒定，从动部分的转速通过油膜作用可无级调速的离合器2.43
永磁离合器
permanent magnet clutch
借助于磁性材料的磁性力传递转矩的离合器。3
主要零部件术语
内片innerplate
内圆周面与内传动件相嵌合，其端面同外片端面组成摩擦副的圆环片。3.2
outerplate
外圆周面与外传动件相嵌合，其端面同内片端面组成摩擦副的圆环片。3.3
主动部件
driving part
与驱动件相联接，输人动力或运动的部件。3.4
从动部件
drovenpart
与被驱动件相联接，输出动力或运动的部件。4
inner driving medium
内传动件
与内片嵌合在一起传递动力或运动的零件。outerdrivingmedium
外传动件
与外片嵌合在一起传递动力或运动的零件。芯片
core platc
端面可与摩擦衬片或摩擦材料层做成一体的金属片或非金属片。摩擦衬片
friction facing
用摩擦材料制成的片状零件。
摩擦片
friction plate
芯片和摩擦衬片或摩擦材料层组成的部件。对偶件
matingplate
端面同摩擦片组成摩擦副的金属件。bearingdisc
承压盘
承受摩擦副推力的圆盘。
pressureplate
对摩擦副施加压力的圆盘。
接合机构
jointmechanism
具有使接合元件产生接合动作的部件。分离机构
release mechanism
具有使接合元件产生分离动作的部件。接合元件
接合子
joint element
能实现主、从动部分离合功能的嵌合副或摩擦副。压紧弹簧
pressure spring
压紧摩擦副、产生摩擦力的弹簧。GB/T10042—2017
GB/T10042—2017
回位弹簧
return spring
返回弹簧
复位弹簧
压紧力卸除后，使接合元件恢复到起始位置的弹簧3.18
分离弹簧
release spring
离合器分离时，保证主、从动部件之间有一定间隙的弹簧。3.19
膜片弹簧
diaphragm spring
同时起压紧摩擦副和分离机构作用的弹簧。3.20
扭转弹簧
torsional spring
依靠其弹性产生摩擦力以传递动力或运动的弹簧，3.21
disc spring
碟形弹簧
外廊呈碟状的弹簧。
expansionring
依靠其弹性产生摩擦力以传递动力或运动的、带有缺口的金属圈。3.23
pneumatic type
表面可固定摩擦元件，用橡胶和特制帘布等制成的具有弹性又能传递动力或运动的环形密封气囊。3.24
摩擦鼓部件
内鼓轮
外鼓轮
drum assembly
圆柱表面上固定有气胎和摩擦元件的圆筒件、3.25
内鼓轮
外鼓轮
以圆柱面为摩擦工作面，同摩擦元件组成摩擦副的零件。3.26
隔膜片diaphragm
用耐油橡胶和特种纤维等制成的，具有弹性、起接合机构作用的零件。3.27
内锥体部件
innerconeassembly
空心金属圆台外表面上固定有摩擦衬片或摩擦材料层，并与外锥体内表面组成摩擦副的部件3.28
外锥体
outer cone parts
等壁厚的空心圆台，其内表面与内锥体部件外表面组成摩擦副的零件。6
flexibleassembly
弹性部件
弹性离合器中既有弹性传递力或运动作用，又有阻尼作用的部件。限位装置
cagingdevice
保证弹性部件的扭转角不超过某限定值的部件。支承盘
supporting plate
限制弹性部件的轴向移动距离并起支承作用的零件。楔块
GB/T10042—2017
楔块高合器中，工作面由多个圆弧面组成，与外圈接触的工作圆弧的圆心同与内圈接触的工作圆弧的圆心有偏心距的异形块状零件。3.33
starwheel
滚柱超越离合器中具有星状的零件，与滚柱形成一对摩擦副。3.34
超越离合器中，内、外圈与接合元件（滚柱或模块)接触的圆柱表面。3.35
slidingcomponent
滑移件
沿螺旋花键作轴向滑移以操纵离合器离合的部件。3.36
magnetic yoke
装有激磁线圈和衔铁组成磁路的铁芯。3.37
armature
与磁轭组成闭合磁路并可作轴向移动的铁芯。3.38
magnetic particle
呈球形或卵形、具有软磁性的耐热金属粉末(颗粒）。3.39
磁粉填料
powder packing
磁粉和添加剂按比例相配的混合物。3.40
brake shoe
闸块离合器中，外圆柱面固定有摩擦材料的部件。3.41
铜基摩擦片
copper-based friction plate
以铜粉或铜合金粉为基体，添加适量的摩擦和润滑组元，采用粉末冶金工艺与芯片烧结制成的摩擦片。
GB/T10042—2017
铁基摩擦片iron-basedfrictionplate以铁粉为基体，添加适当的摩擦和润滑组元，采用粉末冶金工艺与芯板烧结制成的摩擦片。3.43
喷涂摩擦片
spray-coated friction plate
采用热喷涂工艺将摩擦材料和芯片制成一体的摩擦片。3.44
paper friction material
纸基摩擦材料
以石棉、纸浆等为基体，添加适量填料，以树脂为粘结剂，采用造纸和热压工艺制成的摩擦材料。3.45
carbonfrictionmaterial
碳基摩擦材料
以碳素粉末或碳纤维为基体，添加适量有机粘结剂及填料，采用热压成型工艺制成的摩擦材料。3.46
石棉摩擦材料
asbestos friction material
石棉纤维添加适量填料，以树脂为粘结剂，采用热压工艺制成的摩擦材料。3.47
carbon-carbon compositematerial碳-碳复合材料
碳纤维（或碳布)采用反复碳化或气相沉积工艺制成的摩擦材料。3.48
半金属摩擦材料
semimetal friction material
石棉无机纤维、金属增强纤维、高碳铁粉和填料，以树脂为粘结剂，采用热压工艺制成的摩擦材料3.49
拉伸弹簧
tension and compression spring拉紧或撑开楔合元件，使其实现传扭或脱开的弹簧A
性能术语
离合器理论转矩
theoretical torque of clutch未计及实际工作情况对转矩影响时要求离合器传递的稳定转矩。4.2
离合器的公称转矩
nominal torque of clutch
根据系列化要求设计每一规格离合器所能长期传递的转矩。4.3
calculated torque of clutch
离合器的计算转矩
计及实际工作情况的影响作为选择或计算离合器依据的转矩。4.4
离合器的瞬时最大转矩
instantaneous maximum torque of clutch因瞬时过载作用在离合器上的最大转矩。8
