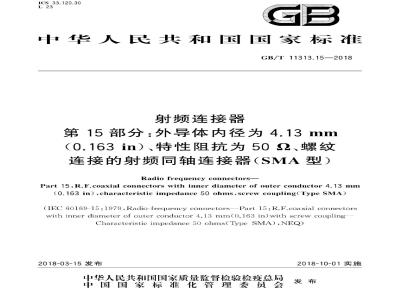

ICS33.120.30
中华人民共和国国家标准
GB/T11313.15—2018
射频连接器
第15部分：外导体内径为4.13mm（0.163in）、特性阻抗为50、螺纹连接的射频同轴连接器（SMA型）Radiofrequency connectors-
Part 15:R.F.coaxial connectors with inner diameter of outer conductor 4.13 mm(0.163 in),characteristic impedance 50 ohms,screw coupling(Type SMA)(IEC 60169-15:1979,Radio-frequency connectors—Part 15:R.F.coaxial connectorswith inner diameter of outer conductor 4.13 mm(0.163 in)with screw couplingCharacteristic impedance50ohms(TypeSMA),NEQ)2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施
GB/T11313.15—2018
规范性引用文件
3插合界面和标准规
通用连接器-2级
3.2标准规一插孔连接器用标准规3.3标准试验连接器-0级
4质量评定程序
额定值和特性
试验一览表和检验要求
5详细规范制定指南.
通则·
详细规范的识别
5.3元件的识别…
性能·
标志、订货文件及有关事项
试验、试验条件和严酷度的选择5.6
SMA型连接器的空白详细规范格式目
GB/T11313《射频连接器》已经或计划发布以下部分：第1部分：总规范
一般要求和试验方法；
第2部分：9.52型射频同轴连接器分规范；第3部分：双平衡天线馈线用双插针连接器分规范；GB/T11313.15—2018
一第4部分：外导体内径为16mm(0.63in）、特性阻抗为502.螺纹连接射频同轴连接器（7-16型）；第5部分：与60096IEC50-17和更大的电缆配接用射频同轴连接器分规范；第6部分：与60096IEC75-17和更大的电缆配接用射频同轴连接器分规范：一第7部分：外导体内径为9.5mm（0.374in）、特性阻抗为50Q、卡口连接的射频同轴连接器(C型）分规范：
第8部分：外导体内径为6.5mm（0.256in）特性阻抗为502（752）、卡口连接的射频同轴连接器（BNC型）分规范；
第9部分：SMC系列射频同轴连接器分规范；第10部分：SMB系列射频同轴连接器分规范；第11部分：外导体内径为9.5mm（0.374in）、特性阻抗为50Q、螺纹连接的射频同轴连接器（4.1/9.5型）分规范：
第12部分：非匹配螺纹连接射频同轴连接器（UHF型）分规范：第13部分：1.6/5.6和1.8/5.6型射频同轴连接器分规范；第14部分：外导体内径为12mm（0.472in）、特性阻抗为752、螺纹连接射频同轴连接器（3.5/12型）分规范：
一第15部分：外导体内径为4.13mm（0.163in）、特性阻抗为502、螺纹连接的射频同轴连接器(SMA 型):
第16部分：外导体内径为7mm（0.276in）、特性阻抗为502（75Q2）、螺纹连接的射频同轴连接器（N型)分规范；
第17部分：外导体内径为6.5mm（0.256in）、特性阻抗为50α、螺纹连接的射频同轴连接器(TNC型）分规范；
第18部分：SSMA系列射频同轴连接器分规范：第19部分：SSMB系列射频同轴连接器分规范；第20部分：外导体内径为2.08mm（0.082in）、特性阻抗为502、螺纹连接的射频同轴连接器（SSMC型）分规范；
第21部分：外导体内径为9.5mm(0.374in）、特性阻抗为502、具有两种不同螺纹连接形式的射频连接器（SC-A和SC-B型）分规范；第22部分：双内导体屏蔽对称电缆用卡口连接的双芯射频连接器（BNO型）分规范：第23部分：接3.5mm硬精密同轴线，外导体内径为3.5mm（0.1378in）射频同轴连接器分规范；
第24部分：752电缆分配系统用螺纹连接射频同轴连接器（F型）分规范；第25部分：接双内导体屏蔽对称电缆、外导体内径为13.56mm（0.534in）的双芯螺纹式（3/4-20UNEF）连接连接器（TWHN型）分规范；-第26部分：TNCA系列射频同轴连接器分规范：1
GB/T11313.15—2018
第27部分：75Q电缆分配系统用螺纹连接射频同轴连接器（E型）分规范：第28部分：外导体内径为5.60mm（0.220in）、特性阻抗为752、卡锁连接射频同轴连接器分规范；
第29部分：50Q和75Q用特性阻抗为50Q、具有螺纹、推拉、快锁或滑轨式机架或面板用小型射频同轴连接器（1.0/2.3型）分规范；第31部分：外导体内径为1.0mm（0.039in），特性阻抗为50Q、螺纹连接的射频同轴连接器(1.0型）分规范；
第32部分：外导体内径为1.85mm（0.072in）、特性阻抗为50Q、螺纹连接的射频同轴连接器（1.85型）分规范；
第33部分：BMA系列射频连接器分规范：第35部分：2.92系列射频连接器分规范；第36部分：特性阻抗为50Q的搭锁连接微小型射频同轴连接器（MCX型）；第37部分：STWX8系列射频同轴连接器分规范；第38部分：502背板和面板用模块滑入式射频连接器（TMA型）分规范；第39部分：CQM系列快速锁紧射频连接器分规范；第40部分：2.4系列射频连接器分规范；第41部分：CQA系列快速锁紧射频连接器分规范：第42部分：CQN系列快速锁紧射频连接器分规范；第43部分：RBMA系列盲配射频同轴连接器分规范；第44部分：SMP系列推人式射频同轴连接器分规范；一第45部分：SQMA系列快速锁紧射频同轴连接器分规范：第47部分：Fquick系列752电缆分配系统用插人式射频同轴连接器分规范；第48部分：BMP系列盲配射频同轴连接器分规范；第49部分：SMAA系列射频同轴连接器分规范；第101部分：MMCX系列射频同轴连接器分规范。本部分为GB/T11313的第15部分。本部分按照GB/T1.12009给出的规则起草。本部分使用重新起草法参考IEC60169-15：1979《射频连接器第15部分：外导体内径为4.13mm（0.163in）、特性阻抗为50Q、螺纹连接的射频同轴连接器（SMA型）》编制，与IEC60169-15：1979的一致性程度为非等效。
本部分由中华人民共和国工业和信息化部提出本部分由全国电子设备用高频电缆及连接器标准化技术委员会（SAC/TC190)归口。本部分起草单位：镇江蓝箭电子有限公司、中国电子技术标准化研究院。本部分主要起草人：杨蔚、刘庆、吴正平。Ⅱ
iiiKAoNikAca
1范围
射频连接器
第15部分：外导体内径为4.13mm（0.163in）、特性阻抗为502、螺纹连接的射频同轴连接器（SMA型）GB/T11313.152018
GB/T11313的本部分规定了2级通用连接器的插合界面尺寸，0级标准试验连接器的详细尺寸以及从GB/T11313.1一2013中选取的适用于SMA型射频同轴连接器的所有详细规范的标准规详细要求和试验程序。
本部分还规定了编写详细规范时应考虑的推荐额定值和特性，并规定了适用于M级和H级评定等级的试验一览表和检验要求以及制定SMA型射频同轴连接器详细规范的内容和规则，以及详细规范的空白格式
本部分适用于外导体内径为4.13mm（0.163in）特性阻抗为50Q、工作频率达到18GHz的螺纹连接SMA型射频连接器，该类连接器可配接射频电缆、微带等传输线。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T11313.1一2013射频连接器第1部分：总规范一般要求和试验方法（IEC61169-1：1998.IDT)
3插合界面和标准规
本部分原始尺寸单位为毫米，所有未注尺寸的图形结构仅供参考。3.1通用连接器-2级
3.1.1插针连接器
插针连接器界面见图1，尺寸见表1。1
iiKAoNiKAca
GB/T11313.15—2018
fx45°
密封件
注1：机械和电气基准面；
注2：连接螺母进的位置；
注3：0.08mmmax倒圆，任选。
详图A
插针连接器
插针连接器尺寸
最小值
1.27（标称值）
1/4-36UNS-2B
尺寸Q应使得基准面重合，并使连接器满足所需要的环境性能。注1
详图A
最大值
单位为毫米
选择能得到502标称阻抗要求的尺寸，表中所给出的标称直径，是基于假定使用具有介电常数为2.02的聚四氟乙烯介质。
-iiKAoNiKAca
3.1.2插孔连接器
插孔连接器界面见图2，尺寸见表2。fx45
注1：机械和电气基准面
注2：清根，充许根切，不允许倒角。注3：最短的全螺纹长度
详图A
2插孔连接器
表2插孔连接器界面尺寸
最小值
1.27（标称值）
1/4-36UNS-2A
详图A
GB/T11313.15—2018
单位为毫米
最大值
选择能得到502特性阻抗要求的尺寸，表中所给出的标称直径，是基于假定使用具有介电常数为2.02的聚四氟乙烯介质。
当与g0.902mm~0.935mm的插针配合时，应满足电气和机械性能要求槽宽、槽深应满足机械和电气性能要求3
iiiKAoNiKAca
GB/T11313.15—2018
标准规一插孔连接器用标准规
插孔连接器用标准规见图3，尺寸见表3R0.4max
p0.25±0.05
图3插孔连接器用标准规
3插孔连接器用标准规尺寸
标准规A
（稳定尺寸用）
最小值
最大值
标准规B
（插人力试验用）
最小值
注：材料：抛光钢材：表面粗糙度：Ra≤0.4μm。试验程序如下：
稳定尺寸试验：
最大值
把标准规A插人中心接触件三次，这是稳定尺寸操作。b）插人力试验：
标准规C
（保持力试验用）
单位为毫米
单位为毫米
标准规的质量（重量）：28+g
最小值
最大值
稳定尺寸后，把标准规B插入插孔中心接触件，插人力应不大于8.9N。此试验仅在从连接器上取出的插孔接触件上进行。
保持力试验：
稳定尺寸或插入力试验后，把标准规C沿垂直方向插入插孔中心接触件，此时接触件垂直朝下应能保持住标准规C的重量。
3.3标准试验连接器-0级
3.3.1插针标准试验连接器
插针标准试验连接器界面见图4，尺寸见表4。4
-iiiKAoNniKAca
JX45°
注1：机械和电气基准面：
注2：连接螺母紧的位置；
注3：0.08mmmax倒圆，任选。
详图A
插针标准试验连接器
表4插针标准试验连接器界面尺寸代号
最小值
1.27（标称值）
1/4-36UNS-2B
详图A
GB/T11313.15—2018
单位为毫米
最大值
选择能得到50特性阻抗要求的尺寸，表中所给出的标称直径，是基于假定使用具有介电常数为2.02的聚四氟乙烯介质。
GB/T11313.15—2018
插孔标准试验连接器
插孔标准试验连接器界面见图5，尺寸见表5。bh
注1：机械和电气基准面
注2：清根，充许根切，不允许倒角；注3：直径为未开槽前的尺寸。
详图A
详图A
插孔标准试验连接器
表5插孔标准试验连接器界面尺寸代号
最小值
4.13（标称值）
1.27（标称值）
最大值
单位为毫米
最小值
表5（续）
1/4-36UNS-2A
GB/T11313.15—2018
单位为毫米
最大值
选择能得到502特性阻抗要求的尺寸，表中所给出的标称直径，是基于假定使用介电常数为2.02的聚四氟乙烯介质，
槽宽、槽深应满足机械和电气性能要求。4质量评定程序
下列条款规定了当编写详细规范时所应考虑的推荐额定值、特性和测试条件，也规定了相应质量检验水平适用的试验一览表及程序。4.2
额定值和特性下载标准就来标准下载网
下列规定值推荐用于SMA型射频同轴连接器，并供详细规范的制定者参考。这些值适用于当连接器完全插合时的情况。优选的气候类别见表6，额定值和特性见表7。所列的某些试验没有给出任何推荐值，这些试验通常不作要求。当需要这些试验时，按规范制定者判断在详细规范中填人适用的值。优选的气候类别
气候类别标识
40/085/21
55/125/21
额定值和特性
电气性能
标称阻抗
频率范围。
2级连接器
接柔软电缆，直式
接半硬电缆，直式
直角弯式
反射系数
接柔软电缆，直式
接柔软电缆，直角弯式
额定值和特性
GB/T 11313.1—2013
试验方法章条号
温度范围
-40℃~+85℃
55℃~+125℃
DC~12.4 GHz
DC-18 GHz
DC~12.4 GHz
≤0.090+0.01f
≤0.090+0.01f
稳态湿热
备注或与标准试
验方法的差异
或电缆上限使用
频率，取较低者
GB/T11313.15—2018
额定值和特性
接半硬电缆，直式
一接半柔、半硬电缆，直角弯式元件安装形式
焊线槽和印制板安装式
中心接触电阻、外导体连续性
中心接触件接触电阻
初始值
环境试验后
外导体连续性
初始值
环境试验后
绝缘电阻
初始值
环境试验后
耐电压d（海平面）
—接SYV-50-3电缆
接SYV-50-2电缆
接SYV-50-1电缆
接$3.58mm(0.141in）半硬和半柔电缆接2.16mm(0.085in）半硬和半柔电缆耐电压d（4.4kPa）
接SYV-50-3电缆
一接SYV-50-2电缆
接SYV-50-1电缆
接g3.58mm(0.141in）半硬电缆
接$2.16mm(0.085in）半硬电缆
环境试验后耐电压（海平面）
接SYV-50-3电缆
接SYV-50-2电缆
接SYV-50-1电缆
接g3.58mm(0.141in）半硬电缆
接g2.16mm(0.085in）半硬电缆
表7（续）
GB/T11313.1—2013
试验方法章条号
0.034+0.004J
≤0.048+0.004
见详细规范
见详细规范
≤5.0m22
≥5GQ
≥200M0
备注或与标准试
验方法的差异
86kPa~106kPa
4.4kPa相当于
20km高空的气压
86kPa~106kPa
