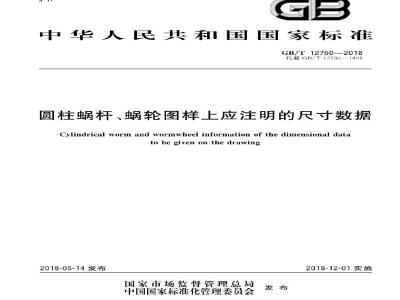

ICS21.200
中华人民共和国国家标准
GB/T12760—2018
代替GB/T12760—1991
圆柱蜗杆、蜗轮图样上应注明的尺寸数据Cylindrical worm and wormwheel information of the dimensional datato begiven onthedrawing
2018-05-14发布
国家市场监督管理总局
中国国家标准化管理委员会
2018-12-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T12760一1991《圆柱蜗杆,蜗轮图样上应注明的尺寸数据》。本标准与GB/T12760—1991相比,主要技术变化如下:引用了最新版的相关标准(见第2章,1988年版的第2章);取消了在图样数据表格中“公差组的标注并调整了表格编排顺序。GB/T12760—2018
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的贡任。本标准由全国齿轮标准化技术委员会(SAC/TC52)提出并归口。本标准起草单位:重庆机床(集团)有限责任公司、郑州机械研究所有限公司、杰牌控股集团有限责任公司。
本标准主要起草人:李先广、李毅、喻可斌、张元国、谢信孚、土志刚、管洪杰。本标准所代替标准的历次版本发布情况为:GB/T12760—1991。
1范围
员柱蜗杆、蜗轮图样上应注明的尺寸数据GB/T12760—2018
本标准规定了圆柱蜗杆、轮图样上应注明的尺寸数据,并推荐了蜗杆传动装置应注明的数据(参见附录A)
本标准适用丁轴交角Z一90°的圆柱蜗杆、蜗轮及传动装置的图样绘制,或作为其用户向制造厂提供的必要技术参数的依据。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仪注日期的版本适用于本文件。凡是不注日期的引用义件,其最新版本(包括所有的修改单)适用丁本文件。GB/T4459.22003机械制图齿轮表示法GB/T10087圆柱蜗杆基本齿廊
9圆柱蜗杆、蜗轮精度
GB/T10089
3蜗杆图样上应注明的尺寸数据
需要在图样上标注的一般尺寸数据3.1.1
齿顶圆肖径d及其公差。
分度圆直径c1。
3齿宽h。
轴(孔)径及其公差。
定位面及其要求。
蜗杆轮齿表而粗糙度。
需要用参数表格列出的数据
配对蜗轮的图号及齿数。
蜗杆类型(ZA、ZN、ZI、ZK和ZC)。3.2.3
模数m。
齿数1。
3.2.5基本齿廓(符合CB/T10087时,仪注明齿形角c,否则应以图样的轴向剖视或法向剖视详述共特征;对不同的蜗杆类型,应相应注明法向齿形角+轴向齿形角n或刀具齿形角)。3.2.6齿顶高系数h。
导程z。
导程角丫。
螺旋方向:右或左。
3.2.10齿序51及其上下偏差,或量柱测量距M及其偏差(相应应注明量柱直径d),或测量弦齿厚及其偏差(相应应注明测量弦齿高)。1
GB/T12760—2018
3.2.11精度等级
3.2.12检验项月代号及其允差值。4蜗轮图样上应注明的尺寸数据
4.1需要在图样上标注的一般尺寸数据4.1.1
蜗轮项圆直径d及其公差。
蜗轮喉圆直径d&及其公差。
咽喉母圆半径2。
蜗轮齿宽b.。
4.1.5孔(轴)径及其公差。
定位面及其要求。
蜗轮中间平面与基准面的距离及公差。蜗轮轮齿表面粗糙度。
咽喉母圆中心到蜗轮轴线距离。配对蜗杆分度圆直径d1。
需要用参数表格列出的数据
配对蜗杆的图号及齿数1。
模数m。
齿数22。
分度圆直径d2。
齿项高系数 ha2。Www.bzxZ.net
变位系数2。
分度圆齿厚$2及其上、下偏差,或双啮中心距及其偏差,或测量弦齿厚了。及其偏差(相应应注明测量弦齿高h2)。
该项数据主要用于有互换性要求的传动。对非互换性的传动可不给出该项数据,但应给出传动的侧隙值要求。
4.2.8精度等级。
4.2.9检验项目代号及其允差值。5其他
5.1根据蜗杆、轮的具体结构形状及其技术条件的要求,还应给出其他在加工和测量时所必需的数据。
5.2对于带轴的蜗杆、蜗轮,以及轴、孔不作为定心基准的蜗轮,在切齿前作为定心检查或校对用的测量表面应给出径向跳动公差。
5.3对于红蜗杆还应给出基圆直径和基圆导程角Y1列入参数表格中,5.4对于ZK1、ZK3ZC1、ZC,蜗杆,还应给出成形刀具自径d:,以及刀具齿形角α。或刀具圆弧半径p列人参数表格中。
5.5作为检验轮齿加工精度的基准,应给山其尺寸数据和形位公差,如蜗杆、蜗轮的项圆柱面,蜗杆中心孔等。
根据蜗杆、蜗轮的具体结构,给出其他必要的结构尺寸数据。5.6
5.7对蜗杆、蜗轮分别给出其他必要的技术要求。6图例
GB/T12760—2018
蜗杆、蜗轮图样的绘制应符合(B/T4459.2一2003的规定。图样中的参数表一般放置丁图面的右上方,参数表中列出的数据项目可根据需要增减,检验项目则按使用要求和用广意见根据GB/T10089和有关标准的规定确定。图样的技术要求一般放置于图面右下方。蜗杆图样上应注明的尺寸数据标注示例见图1蜗轮图样上应注明的尺小数据标注示例见图2。3
GB/T12760—2018
配对蜗轮
解杆类型
选那急
齿碳高系教
导程角
螺鼓方府
精度等继
检验项目
搜术要承
标愿栏
图1蜗杆图样上应注明的尺寸数据标注示例充差值
配对蜗肝
分度需直径
阅项高系数
变征系数
分度调齿厚
精度等级
检验项目
技术要求
标菌栏
图2蜗轮图样上应注明的尺寸数据标注示例GB/T12760—2018
充差值
GB/T12760—2018
附录A
(资料性附录)
蜗杆、蜗轮传动装置应注明的数据蜗杆、蜗轮传动装置需注明的数据宜用表格列山,供用户向制造厂订货,或设计动力蜗杆传动装置及绘制蜗杆、蜗轮图样时参考。主要包括下列内容:传动装置的型式、外形尺寸和相应的标志:a)
特性参数:
传动中心距u;
公称传动比;
实际传动比=/
额定输入功率P1,kW;
额定输出扭矩IN·m
输出最大扭矩Tmx,N·m;
输人转速ni,r/min;
蜗杆旋转方向;
工作类型:连续或间断。
技术要求:
蜗杆、蜗轮传动中心距极限偏差土,,中间平面极限偏移士和轴交角极限偏差土/;蜗杆螺纹长度中心对称度;
轴承的轴向问隙;
蜗杆传动的最小侧隙iam或m:
蜗杆传动的接触斑点;
装置的跑合试验及要求;
装置的油温及工作温升。
必要时,制造厂参照第3章、第4章包括的内容向用户提供相应的尺寸数据。
