GB/T 13521-2016
基本信息
标准号:
GB/T 13521-2016
中文名称:冠形瓶盖
标准类别:国家标准(GB)
标准状态:现行
出版语种:简体中文
下载格式:.rar .pdf
下载大小:1006KB
相关标签:
瓶盖
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 13521-2016 冠形瓶盖
GB/T13521-2016
标准压缩包解压密码:www.bzxz.net
标准内容

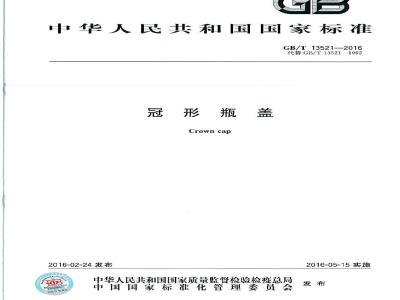

ICS55.160
中华人民共和国国家标准
GB/T 13521—2016
代替GB/T13521-1992
冠形瓶盖
Crown cap
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-05-15实施
本标按照 GB/T 1.12009 给出的规则起草。(GB/T13521—2016
本标准代替GB/T13521—1992冠形瓶盖》。与GB/T13521—1992相比,主要技术内容变化如下:
修改了瓶盖的定义(见3);
修改了瓶盖基本尺小及其偏差的要求(见5.2);修改了密封性及瞬时耐压试验方法(见5.5.3);增加了瓶盖垫片聚乙烯等材料(见5.4.2、6.3);刷除了掘益优级品和合格品的分级本标谁由金国包装标摊化技术委员会(SAC/TC49)提出并口,本标起草单位:中粮包装投资有限公司、无锡华瓶盖有限公司,浙江欣业包装有限公司,山东长利达印铁包装股份有限公司。本标准主要起草人:虞建卫、许迪兴,郑华明、沙民、闫宪君。本标准所代替标准的历次版本发布情况为:GB/T13521-1992,
1范围
冠形瓶盖
GB/T 13521—2016
本标准规定了由电镀锡(或镀铬)薄钢板制成的用于啤酒、饮料等食品包装的冠形瓶盖(以下简称“瓶盖”)的尺寸、要求、试验方法、检验规则和标志、包装、运输和贮存。本标准适用于瓶口符合QB/T3729的封口用瓶盖其他材质容器的封口用瓶盖可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191
GB/T252
包装储运图示标志
冷轧电镀锡博钢板及钢带
GB/T24180
QB/T3729
3术语和定义
冷轧电镀铬钢板及钢带
玻璃容器冠形械门良
下列术语和定义适用于本文件
crowncap
冠形瓶盖
由周边有齿、形似皇冠的金属基体及其内嵌的密封垫片两部分组合而成一种瓶盖,用于密封符合QB/T3729规定的瓶口,以满足啤酒、饮料等有气密性要求的产品包装。4产品结构
瓶盖结构示意图见图1
GB/T 13521—2016
说朗:
体厚度;
D外格;
d —内径;
一盖高。此内容来自标准下载网
5要求
瓶盖外观
金刚其件
案射挚片
图1结构示意图
瓶盖不应有毛刺、疵点和裂痕等,不得沾有污物。图案清晰、商标文字正确。
图案位置允差≤0.8mm。
盖垫片应平整,无缺陷、异物。5.1.4
瓶盖垫片和瓶盖粘结牢固。
瓶盖基本尺寸及偏差
瓶盖基本尺寸及偏差见表1。
金润体
基休厚度 S
外径)
内径a
盖高H
注:特殊尺小出供需双方商定。5.3瓶盖垫片
经杀荫处理,并瓶后垫片不自然脱离。5.4瓶盖材料
瓶益基本尺寸及偏差
基本尺寸
0.22--0.25
GB/T 13521—2016
单位为毫来
5.4.1瓶盖基体材料,采用电镀锡薄钢板或电镀铬薄钢板,电镀锡薄钢技术要求应符合GB/T2520的规定,电镀铬薄钢板技术要求应符合CB/T24180的规定:5.4.2瓶益垫片:采用无异味,卫生指标符合有关国家标确规定的材料。5.5瓶盖特性
5,5.1耐磨性
25只瓶盖的滚动损耗值,应符含表2规定。表 2 滚动损耗值
、耐腐蚀性
瓶盖经试验后除划边外无明显连续点状锈斑。5.5.3密封性
5.5.3.1解时耐压:加压在压力率800kPa时不漏气。5.5.3.2持续耐二氧化碳泄漏量;3.5%。液动损就值
单位为毫范
GB/T13521—2016
6试验方法
6.1瓶盖外观
在自然光线下目测。
6.2瓶盖基本尺寸及偏差
使用通用或专用量规(最小分度不少于0.01 mm)进行测量。6.3瓶盖垫片
瓶盖用封盖机封在装水的瓶口上,检测外径,在28.58mm~28.83mm之间;将封好的瓶子全部置于恒温水浴箱中,经过温度70℃及时间30min杀菌处理,开瓶后垫片不白然脱离。6.4耐磨性试验
6.4.1任取50只有垫片的瓶盖分为2组,每组25只,清洁样盖,称取质量,精确到0.1mg。6.4.2将瓶益放人滚动损耗仪内,以20/min的速度转动50min磨耗仪采用玻璃材质滚筒(内径100mm,壁厚4.5mm);内置两个磨块,材质为45量钢质量为(75+5)g尺寸为长40mm×宽25mm×高10mtm
6.4.3取出瓶盖,然后清洁瓶微,称取质量,精确到0.1mg6.4.4取两组瓶盖滚动前后质量差值的平均数为瓶盖滚动损耗值。6.5耐腐蚀性试验
6.5.1把84mL的浓盐酸(密度刀119盒/cm)棕徐加人700mL蒸水中然后加200g硫酸铜完全溶解于酸溶液中。
6.5.2把瓶盖放人饰酸铜溶没中充分没池30:取出用水冲洗平,观察除切边外的锈斑。6.6密封性试验
6.6.1瞬时耐压
取10只带有完整垫片的瓶盖为一组,将瓶盖用封盖机封在装水的瓶口上,检测外径,在6.6.1.1
28.58mm~28.83mm之间,将其连接到装有单向阀和压力表前压装置的瓶口上,瓶口应符合QB/T3729规定。
6.6.1.2瓶盖封口后放入水箱中,对瓶内充气(压缩空气)加压,从600kPa开始,每升压100kPa停1min,至压力800kPa或预定的压力值为止,观察有无漏气现象,并作记录。6.6.2持续耐二氧化碳泄漏量
6.6.2.1将0.15mo1/L浓度的盐酸溶液注人24只符合QB/T3729—1999规定的瓶内,并在瓶内留存3cm左右高度的空间。
6.6.2.2按0.15mo1/L浓度的盐酸溶液中加人12.6g的比例往瓶内放人片状碳酸氢钠,并立即用待测瓶盖封瓶,封口后瓶盖外径为28.58mm~28.83mm。6.6.2.3将封好的瓶子全部置于恒温水浴箱中,经过温度62℃~~68℃及时间30min的灭菌处理,并注意有无漏气现象。
GB/T 13521—2016
6.6.2.4将火菌后的瓶了置于20~25℃坏境中,7d后攻其半数瓶忙温至23℃,用CC),测定仪测得CO,压力力;其余在20C~25℃坏境中继续存放至21d,取其半数瓶恒温至23℃,再用CO,测定仪测得CO力,将测得的两次CO,压力进行对比,计算出相应的CO,泄漏量,见式(1)。COg =
式中:
×100%
灭菌后的瓶了室温7d后,测得CO,的平均压力,单位为兆帕(MPa);p
其余灭菌后的瓶了在究温下继续存放至21d,测得CO2的半均压力,单位为兆帕(MPa)。6.7卫生性能
垫片及微生物指标按照国家法律法规及相关卫非标准规定执行。7检验规则
7.1组或批
检验应按货批或货织进行,按一次交货的同一规格的产品为一个货批。同一个货批,经效方协商,可分为若于货组,货纽应为整数倍的包装件。7.2检验分类
产品的检验分出厂检验和型式检验:7.2.1出厂检验
出厂检验项目包括产品的外观,基本尺、偏差及瞬时耐压,7.2.2型式检验
型式检验为除5.4.1外本标维要求中规定的全部项,有下列情况之一者应逊行型式检验:一新产品试制定型鉴定时;
原材料及工艺有较大改变,可能影响产品性能时;出广检验结果与上次型式检验有较大差异时;国家质量监督机构提山进行型式检验的要求时:长期停产后,恢复尘产时;
正常生产时,每一年进行一次检验。8标志,包装、运输和贴存
8.1标志
应符合GB/T191的规定,包装箱成包装袋上应附上合格的标签,注明生产单位、产品名称、内装数量,生产日期、出厂口期、保质期,8.2包装
冠形瓶盖须先用符合食品卫牛要求的包装袋包装,外层用纸箱成按用要求包装。5
GB/T 13521—2016
8.3运输和贮存
1运输工具必须消洁干燥,在搬运和贮存过程中防止雨舌侵袭和丽淋,产品包装不得破损,不得接8.3.1
愈有腐蚀性和有囊的化学品。
成品仓库应干燥通风,光异味。上述贮存条件下产品保质期为2年。8.3.2
GB/T 13521-2016
打印日期:2016年8月22月F053
中华人民
共和国
国家标滩
冠形瓶盖
CB/T 13521—2016
中国标准出版杜出版发行
北京市朝阳区和平里西街中2号(100029)北京市西城区三单河北街16号(100045)网证 spc.nct.cn
发行中心:(010)51780238
总编宰:(010)68533533
读名服务部:(010)68523946
中国标准出版社案皇总印刷厂印刷各地新华书店经销
开本 880×1230 1/16
印张0.75
:字数12千字
2016年7月第-·版2016年2月第一-次印刷*
序号:155066·1-54370 定价16.00 元由本社发行中心调换
如有印装差错
版权专有
侵权必究
举报电话,(010)68510107
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
