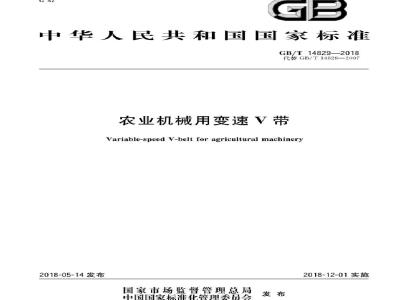

标准图片预览
标准内容
ICS21.220.10
中华人民共和国国家标准
GB/T148292018
代替GB/T14829—2007
农业机械用变速V带
Variable-speed V-belt for agricultural machinery2018-05-14发布
国家市场监督管理总局
中国国家标准化管理委员会
2018-12-01实施
本标准按照GB/T1.1一2009给出的规则起草。GB/T148292018
本标准代替GB/T14829—2007(农业机械用变速V带》。与GB/T14829—2007相比，除编辑性修改外主要技术变化如下：
修改了农业机械用变速V带线绳粘合强度要求（见5.3，2007年版的5.3）：修改了农业机械用变速V带疲劳性能要求（见5.4，2007年版的5.4）；一增加了HG、HH、HN、HO型号的农业机械用变速V带的参考力伸长率的参考力值（见6.3，2007年版的7.3）。
本标准由中国石油和化学工业联合会提出。本标准由全国带轮与带标准化技术委员会摩擦型带传动分技术委员会(SAC/TC428/SC3)归口。本标准起草单位：无锡市中惠橡胶科技有限公司马鞍山锐生工贸有限公甫，佳木斯惠尔橡塑股份有限公司、浙江三维橡胶制品股份有限公司、浙江紫金港胶带有限公司、浙江凯欧传动带股份有限公司、青岛市产品质量检验技术研究所。本标准主要起草人：朱树生、李芳、刘志刚、王宏钢、刘友良、庞长志、解德利、郝永亮。本标准所代替标准的历次版本发布情况为：GB/T14829—1993.GB/T14829—2007I
1范围
农业机械用变速V带
GB/T14829—2018
本标准规定了农业机械用变速V带（以下简称\V带”)的结构、型号和标记、要求、检验规则、试验方法及标志、标签、包装、贮存和运输。本标准适用于农业机械（特别是收割、脱粒机械）用变速V带。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。带传动V带和多楔带拉伸强度和伸长率试验方法GB/T3686
GB/T3688
GB/T10821
GB/T12735
V带线绳粘合强度试验方法
农业机械用带和多楔带尺寸
带传动农业机械用V带疲劳试验
V带带的均勾性测量中心距变化量的试验方法GB/T13490
3结构
3.1V带按结构分为包边式V带和切边式V带两类；其中，切边式V带分为普通切边V带、有齿切边V带和底胶夹布切边V带三种。
3.2V带由包布、顶布、顶胶、缓冲胶、抗拉体、底胶、底胶夹布、底布组成（见图1)。a）包边v带
c）有齿切边带
说明：
包布：
2——顶布#
3——项胶：
4—暖冲胶：
5———抗拉体；
5—底胶；
7———底布；
8———底胶夹布。
图1V带结构示意图
b)普通切边带
d）底胶夹布切边带
GB/T14829—2018
型号和标记
V带应其有对称的梯形横截面，V带高度与其节宽之比约等于0.5。其型号分为HG、HH.HI.HJ、HK、HL、HM、HN、HO九种。4.2标记
V带的标记示例。以符合GB/T14829.HM型号，基准长度为3750mm的V带为例.其标记为：HM3750GB/T14829
标记中各要素的含义如下：
HMV带的型号为HM型；
5要求
一V带基准长度为3750mm。
外观质量
V带的外观不应有任何明显影响使用的扭曲、开裂、气泡、嵌有物等缺陷。包边式V带不应有鼓泡、包布搭缝脱开，带身压偏、海绵状，工作面包布纵向搭继：外包布带角包布破摄每边累积长度不应超过带长的20%，内包布不应有破损。切边式V带不应有分层，切割重边等缺陷。5.2尺寸
V带的基准长度极限偏差、中心距变化量等尺寸应符合GB/T10821的规定。3物理性能
V带的物理性能应符合表1的规定。表1V带的物理性能
拉伸强度/kN
参考力伸长率/%
注，线绳粘合强度以聚陷线绳为准，其他材料供需双方协商。2
线绳粘合强度/(kN/m）
5.4疲劳性能
V带的疲劳性能应符合表2的规定。表2V带的疲劳性能
轰劳寿命/h
注：试验V带基准长度为2500mm~3500mm。6试验方法
GB/T148292018
外周长变化率/%
6.1V带的尺寸按接GB/T10821的规定进行测量，中心距变化量按GB/T13490的规定进行试验。6.2V带线绳粘合强度按GB/T3688的规定进行试验。6.3V带拉伸强度和参考力伸长率按GB/T3686的规定进行试验，参考力应符合表3的规定。表3
V带的参考力
麦考力/kN
V带疲劳寿命和外周长变化率按GB/T12735的规定进行试验。检验规则
出厂检验
7.1.1V带由制造厂质量检验部门检验合格，并出具合格证明后方能出厂。7.1.2V带的出厂检验项目包括尺寸，外观质量和物理性能V带应逐条进行外观质量检查。
7.1.4以同种材料、同种型号V带不多于20000条为一批，在该批产品中抽取5条试样进行尺寸和各项物理性能检查，每月不得少于1次。7.2
型式检验
7.2.1V带的型式检验每半年至少进行1次。7.2.2对V带进行型式检验时，应检验第5章中的全部项目。7.3不合格的判定
7.3.1若V带物理性能检验中有一项不符合本标准的要求，应在该批产品中另取双倍试样对不合格项目进行复试，若其中一个复试结果仍不符合本标准的要求，则该批产品为不合格品。GB/T14829—2018
7.3.2疲劳试验时，每次应抽取1条进行试验。若试验结果不符合本标准合格品的要求，则应在该批产品中另取2条试样进行复试，如所得结果中有一个仍不符合本标准的要求，则该批产品为不合格品8标志、标签、包装、存和运输
8.1标志
每条V带上应有明显标志，应至少包括以下内容：a）标记；
b）制造商名或商标；
制造年月。
标签和包装
采用合适的包装物进行包装，标签应至少包括以下内容：a)
标记；
制造商名或商标；bzxz.net
制造年月。
贮存和运输
8.3.1V带在运输和贮存中，应避免阳光直射和雨雪浸淋，保持清洁，防止酸、碱、油及有机溶剂等有害于带质量的物质接触，带的贮存位置应离热源装置1m以上，贮存中不能使带受到过大的弯曲和挤压，不得反向折曲。
8.3.2贮存时库房温度宜保持在一18℃～40℃，相对湿度不宜超过70%。8.3.3贮存期间应避免使V带变形，可将V带挂在月牙形的架子上或平整地放在货架上。
