GB/T 16895.3-2017 低压电气装置 第5-54部分:电气设备的选择和安装 接地配置和保护导体
GB/T16895.3-2017
标准压缩包解压密码:www.bzxz.net
标准内容

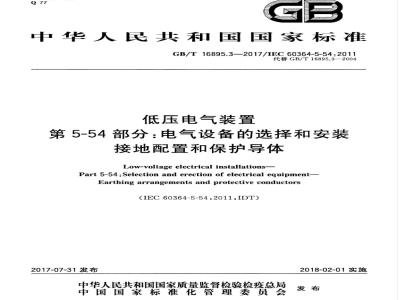

ICS91.140.50
中华人民共和国国家标准
GB/T16895.3—2017/IEC60364-5-54:2011代替GB/T16895.3—2004
低压电气装置
第5-54部分:电气设备的选择和安装接地配置和保护导体
Low-voltage electrical installations-Part 5-54:Selection and erection of electricail equipment-Earthing arrangements and protective conductors(IEC60364-5-54:2011IDT)
2017-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
541总则
541.1范围
541.2规范性引用文件
541.3术语和定义
542接地配置
542.1一般要求
542.2接地极
542.3接地导体
总接地端子
543保护接地导体
最小截面积
保护接地导体类型
保护接地导体的电气连续性
PEN、PEL或PEM导体
保护接地和功能接地共用导体…543.6
保护接地导体的电流·
GB/T16895.3—2017/IEC60364-5-54:2011次
保护接地导体电流超过10mA的加强型的保护接地导体保护接地导体的配置
544保护联结导体
544.1接到总接地端子的保护联结导体:544.2辅助联结用的保护联结导体.附录A(规范性附录)543.1.2中系数k值的计算方法(也可见IEC60724和IEC60949)附录B(资料性附录)接地配置和保护导体的示例附录C(资料性附录)埋人混凝土基础内接地极的安装附录D(资料性附录)
埋人土壤内接地极的安装
参考文献
Hii KAoi KAca
HiiKAoiKAca
GB/T16895.3—2017/IEC60364-5-54:2011前言
GB/T16895《低压电气装置》分为5个部分,每个部分又分为多个子部分:一第1部分:基本原则、一般特性的评估和定义;一第4部分:安全防护;
第5部分:电气设备的选择和安装;一第6部分:检验;
第7部分:特殊装置或场所的要求。本部分为GB/T16895的第5部分:电气设备的选择和安装中的第5-54部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T16895.3一2004《建筑物电气装置第5-54部分:电气设备的选择和安装接地配置、保护导体和保护联结导体》,与GB/T16895.3一2004相比,主要技术变化如下:一名称改为“低压电气装置第5-54部分:电气设备的选择和安装接地配置和保护导体”;一澄清了保护导体的定义。用于电击防护时,保护导体包括保护联结导体、保护接地导体和接地导体。为了避免保护导体与保护接地导体的混淆,凡保护导体特指为保护接地导体,本部分用保护接地导体代替保护导体:
一增加PEN导体在总配电盘内连接三个示例;—增加附录C(资料性附录)“埋人混凝土基础内接地极的安装”;增加附录D(资料性附录)“埋人土壤内接地极的安装”。本部分使用翻译法等同采用IEC60364-5-54:2011《低压电气装置第5-54部分:电气设备的选择和安装接地配置和保护导体》。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下:GB/T7251.1一2013低压成套开关设备和控制设备第1部分:总则(IEC61439-1:2011,IDT)
GB/T7251.12-2013
低压成套开关设备和控制设备第2部分:成套电力开关和控制设备(IEC61439-2.2011,IDT)
GB/T15544.1一2013三相交流系统短路电流计算第1部分:电流计算(IEC60909-0:2001,IDT)
-GB/T21714(所有部分)[IEC62305(所有部分)本部分与IEC60364-5-54:2011相比,章条编号完全一致,技术内容完全相同,但做了以下编辑性修改:
删去IEC标准的“附录E”。
本部分由全国建筑物电气装置标准化技术委员会(SAC/TC205)提出并归口。本部分负责起草单位:中国航空规划建设发展有限公司,中机中电设计研究院有限公司。本部分参加起草单位:中机国际工程设计研究院有限责任公司、机械工业北京电工技术经济研究所、西门子(中国)有限公司。
本部分主要起草人:刘屏周、苏碧萍,丁杰、主增尧,李先锋、朱珊珊、李锋、胡宏宇。本部分所代替标准的历次版本发布情况为:GB16895.3—1993.GB/T16895.3-2004日
Hii KAoi KAca
iiKAoiKAca
541总则
541.1范围
GB/T16895.3—2017/IEC60364-5-54:2011低压电气装置
第5-54部分:电气设备的选择和安装接地配置和保护导体
GB/T16895的本部分对接地配置和保护导体作出了相应的规定,以便满足电气装置安全方面的要求。免费标准bzxz.net
541.2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T16895.10-2010低压电气装置第4-44部分:安全防护电压骚扰和电磁骚扰防护(IEC60364-4-44:2007IDT)
GB/T16895.18一2010建筑物电气装置第5-51部分:电气设备的选择和安装通用规则(IEC60364-5-51:2005IDT)
GB/T16895.21-2011低压电气装置第4-41部分:安全防护电击防护(IEC60364-4-41:2005,IDT)
GB/T17045一2008电击防护装置和设备的通用部分(IEC61140:2001IDT)GB/T21714.3—2008雷电防护第3部分:建筑物的物理损坏和生命危险(IEC62305-3:2006,IDT)
IEC60439-2低压成套开关设备和控制设备第2部分:对母线干线系统(母线槽》的特殊要求[Low-voltage switchgear and controlgear assemblies-Part 2:Particular requirements for busbar trun-king systems (busways))
IEC60724额定电压为1kV(U.=1.2kV)和3kV(U.=3.6kV)电缆短路的温度限值[Shortcircuit temperature limits of electric cables with rated voltages of 1 kV (U.-1.2 kV) and 3 kV (U.3.6kV
IEC60909-0交流三相系统的短路电流计算第0部分:电流计算(Short-circuitcurrentcalculation in three-phase a.c. systems-Part O:Calculation of currents )IEC60949考虑非绝热升温效应的热允许短路电流的计算(Calculationofthermallypermissibleshort-circuit currents,taking into account non-adiabatic heating effects)IEC61439-1低压成套开关设备和控制设备第1部分:总则(Low-voltageswitchgearandcontrolgear assemblies-Part l:General rules)IEC61439-2低压成套开关设备和控制设备第2部分:电源成套开关设备和控制设备(LoW-voltage switchgear and controlgear assemblies--Part 2:Power switchgear and controlgear assemblies)IEC61534-1电源导轨系统第1部分:总则(PowertracksystemsPart1:Generalrequirements)
IEC62305(所有部分)雷电保护(Protectionagainstlightning)1
HiiKAoNiKAca
GB/T16895.3-2017/IEC60364-5-54.2011541.3术语和定义
IEC61140界定的以及下列术语和定义适用于本文件。对于接地配置和保护导体所采用的术语和定义,在附录B中图示和罗列如下。541.3.1
外露可导电部分
exposed-conductive-part
设备上可触及到的可导电部分,它在正常状况下不带电,但在基本绝缘损坏时会带电。[GB/T2900.71—2008,定义826-12-10]541.3.2
外界可导电部分
extraneous-conductive-part
非电气装置的组成部分,且易于引人电位的可导电部分,该电位通常是为局部地电位。[[GB/T2900.71—2008,定义826-12-11]541.3.3
接地极earth electrode
理人土壤或特定的导电介质(如混凝土)中,与大地有电接触的可导电部分。注:改写GB/T2900.712008,定义826-13-05541.3.4
理入混凝土基础内的接地极
concrete-embedded foundation earth electrode埋人建筑物基础混凝土内的接地极,通常为闭合环路。注:改写GB/T2900.71—2008,定义826-13-08。541.3.5
理入基础下土塘内的接地极soil-embeddedfoundationearthelectrode埋人建筑物基础下土壤内的接地极,通常为闭合环路。注:改写GB/T2900.71—2008,定义826-13-08541.3.6
保护导体protectiveconductor
为了安全目的,如电击防护中设置的导体。[GB/T2900.71--2008,定义826-13-22]注:用于电击防护时,保护导体示例包括保护联结导体、保护接地导体和接地导体。541.3.7
protective bonding conductor保护联结导体
用于保护等电位联结的保护导体。[GB/T2900.71—2008,定义826-13-24]541.3.8
接地导体earthingconductor
在系统、装置或设备的给定点与接地网之间提供导电通路或部分导电通路的导体。[GB/T2900.71—2008,定义826-13-12]注:对于IEC60364的本部分目的,接地导体就是将接地极连接到等电位联结系统的一个点的导体,该点通常是总接地端子。
总接地端子mainearthingterminal总接地母线mainearthingbusbar接地配置组成部分的端子或母线,用于多个接地导体的电气连接。2
HiiKAoNiKAca
[GB/T2900.71—2008.定义826-13-15]541.3.10
保护接地导体
protective earthing conductor用于保护接地的保护导体。
[GB/T2900.71—2008,定义826-13-23]541.3.11
functionalearthing
功能接地
GB/T16895.3—2017/IEC60364-5-54:2011出于电气安全之外的目的,将系统、装置或设备的一点或多点接地。[GB/T2900.71—2008,定义826-13-10]541.3.12
接地配置earthing arrangement系统、装置或设备的接地所包含的所有电气连接和器件。[GB/T2900.73—2008,定义195-02-20]542接地配置
542.1一般要求
542.1.1根据电气装置的要求,接地配置可以兼有或分别地承担保护接地和功能接地两种作用。应首先实现保护接地的作用。
542.1.2如在装置内部有接地极,则应将该接地极用一接地导体连接到总接地端子上。注:装置未必需要有自己的接地极。542.1.3当装置是高压供电时,涉及高压电源和低压电气装置的接地配置要求应符合GB/T16895.10-2010中442节规定。
542.1.4对接地配置的要求,在于提供一种符合下述要求的对地连接:一对装置的防护要求既可靠又适用;一能将对接地故障电流和保护导体电流传导人地,且不会由此电流而产生有害的、热的、热一机械的、电动机械的应力以及电击危险:—一如兼有功能接地,也应适用于对功能要求;能耐受可预见的外界影响(见IEC60364-5-51),如机械应力和腐蚀。542.1.5接地配置应考虑预期流过的高频电流的影响(见GB/T16895.10—2010中444节)。542.1.6IEC60364-4-41所述的电击防护,应不受任何可预见的接地极电阻变化(如因腐蚀、干燥或冰冻)的不利影响。
542.2接地极
对接地极的类型、材料和尺寸的选择,应使其在预期的使用寿命内既耐腐蚀又具有适当的机542.2.1
械强度。
注1:对于腐蚀,可考虑以下参数:现场土壤PH值,土壤电阻率,土壤湿度、杂散和泄漏交流和直流电流,化学腐蚀和不同材质的相互接近度。
对手常用的接地极材料,按抗腐蚀和机械强度要求,理人主壤或混疑主的接地极的最小尺寸规定见表54.1。
注2:由于垂直接地极打人时受到较大的机械应力,垂直接地极的保护镀层的最小厚度大于水平接地极的保护镀层的最小厚度。
若有防雷装置,应执行GB/T21714.3一2008中5.4的规定。3
HiiKAoNiKAca
GB/T16895.3—2017/IEC60364-5-54:2011表54.1
材料和表面
考虑腐蚀和机械强度的埋入土壤或混凝土内的常用接地极的最小尺寸直径
埋在混凝土内的钢材
(裸、热镀锌或不锈钢)
热浸镀锌钢。
铜包钢
电沉积铜包钢
不锈钢”
条状或带状
带状\或成型带/板-实体板-花
垂直安装的圆棒
水平安装的圆线
绞线(埋在混凝土内)
垂直安装的型材
垂直安装的圆棒
垂直安装的圆棒
水平安装的圆线
水平安装的带
带状”或成型带/板
垂直安装的圆棒
水平安装的圆线
水平安装的圆线
垂直安装的圆棒
实体板
花格板
(12)15
每股1.7
截面积
(25)d50
(25)d50
注:括号内的数值仅适用于电击防护,不在括号内的数值适用于雷电防护和电击防护。:铬≥16%,镍≥5%,钼≥2%,碳≤0.08%。如轧制带状或带圆角的切割的带状。镀层应均勾、连续和无斑点。
4经验表明,在腐蚀和机械损伤风险极低的场所,可采用16mm。镀层重量
镀层/外
护层厚度
:此厚度是为在安装中铜镀层能耐受机械损伤而规定的,如果能按制造商说明书要求采取特殊措施(例如先在地面上钻孔洞或在接地极顶端上安装保护套)以免铜镀层受机械损伤,则此厚度可减少至不小于100μm。4
GB/T16895.3—2017/IEC60364-5-54:2011542.2.2接地极的功效取决于它的配置和当地的土壤条件。应根据适合的土壤条件和所要求的接地电阻值,选择一个或多个接地极。附录D给出接地极电阻的估算方法。542.2.3可采用的接地极举例如下:埋人混凝土基础内接地极;
注:更多的信息见附录C。
埋人土壤基础内接地极;
一垂直或水平直接埋人土壤内金属接地极(例如棒、线条、管和板);一根据当地条件或要求所设电缆的金属护套和其他金属护层;一根据当地条件或要求所设置的其他适用的地下金属件(例如金属管):一埋在地下的钢筋混凝土(预应力的混凝土除外)内焊接的钢筋。542.2.4在选择接地极类型和确定其埋地深度时,应考虑到可能的机械损伤和当地条件,以便将土壤干燥和冻结的影响降至最低。
542.2.5应考虑在接地配置中采用不同材料时的电解腐蚀。当自埋人混凝土基础内的接地极引出外接导体时(例如接地导体),埋在土壤内的外接导体不应采用热浸镀锌钢材。542.2.6接地配置不应利用可燃性液体或气体的金属管道作为接地极,且确定接地极尺寸时也不应考虑上述管道埋设长度。
注:此要求并不排除按IEC60364-4-41要求将该管道通过总接地端子(541.3.9)进行保护等电位联结。采用阴极保护且由TT系统供电的单台电气设备的外露可导电部分与可燃性液体和气体金属管道直接连接,则该段管道可作该设备的专用接地极。542.2.7接地极不应直接浸入溪流、河流、池塘、湖泊等的水中(见542.1.6)。542.2.8接地极必须由相互连接部件组成,其连接应采用热熔焊、压力连接器、夹板或其他适合的机械连接器。
注:仅由铁丝所做的绑扎连接不适用保护目的。542.3接地导体
542.3.1接地导体应符合543.1.1或543.1.2的规定,其截面积不应小于6mm2(铜)或50mm2(钢)。埋人土壤内的裸接地导体,其截面积和特性应按表54.1确定。若预期通过接地极的故障电流不大(例如在TN系统或IT系统内),则接地导体尺寸可按544.1确定。
铝导体不应用作接地导体。
注:防雷保护装置连接到接地极,接地导体截面积应至少为16mm(铜)或50mm(铁)(见IEC62305)。542.3.2接地导体与接地极的连接应牢固,且有良好的导电性能。此连接应采用热熔焊、压力连接器、夹板或其他的适合的机械连接器。机械连接器应按制造商家的说明安装。若采用夹板,则不得损伤接地极或接地导体。
仅靠锡焊连接的连接件或固定件不应独立地使用,因不能提供可靠的机械强度。注:在垂直电极安装处,提供连接的检验和更换垂直电极的措施。542.4总接地端子
542.4.1在采用保护等电位联结的每个装置中都应配置总接地端子,并应将下列导体与其连接保护联结导体;
一接地导体;
保护接地导体;
GB/T16895.3—2017/IEC60364-5-54.2011有关的功能接地导体。
注1:当保护导体已通过其他保护导体与总接地端子连接时,则不需要把每根保护导体直接接到总接地端子上注2:建筑物的总接地端子,通常可用于功能接地的目的。对信息技术目的,它被认为是对地的连接点,多个接地端子配置场所,其接地端子应相互连接。542.4.2连接到总接地端子上的每根导体,都应能被单独地拆卸,此连接应当可靠,且只有用工具才能拆卸。
注:可在总接地端子处卸下接地导体,方便地测量接地极电阻。543保护接地导体
注:宜考虑GB/T16895.18—2010中516的要求。543.1最小截面积
543.1.1每根保护接地导体的截面积都应满足GB/T16895.21一2011中411.3.2关于自动切断电源所要求的条件,且能承受保护电器切断时间内预期故障电流引起的机械和热应力。保护接地导体的截面积可按543.1.2的公式计算,也可按表54.2进行选择。这两种方法都应考虑543.1.3的要求。
保护接地导体的端子大小,应能容纳按本条所规定截面积的导体。TT系统中,电源系统与外露可导电部分的接地极在电气上是独立的(见IEC60364-1中312.2.2),保护接地导体截面积不必超过:-25mm铜;
35mm2铝。
表54.2保护接地导体的最小截面积(如不根据543.1.2的公式计算)线导体截面积S
mm(铜)
S≤16
16其中:
相应保护接地导体的最小截面积mm
保护接地导体与线导体使用相同材料s
保护接地导体与线导体使用不同材料kxs
kl×16
会*号
k1是线导体的k值,它是由附录A中公式导出或由IEC60364-4-43中的表按导体和绝缘的材料选择的。k2是保护接地导体的k值,是按表A.54.2~表A.54.6中适用的有关参数选择的。:对于PEN导体,其截面积仅在符合中性导体截面积确定原则(见IEC60364-5-52)的前题下,才充许减小。543.1.2保护接地导体的截面积应不小于由如下两者之一所确定的值:按IEC60949;或
仅对切断时间不超过5s时,可由下列公式确定:S
