GB/T 19212.16-2017 变压器、电抗器、电源装置及其组合的安全 第16部分：医疗场所供电用隔离变压器的特殊要求和试验
GB/T19212.16-2017
标准压缩包解压密码：www.bzxz.net

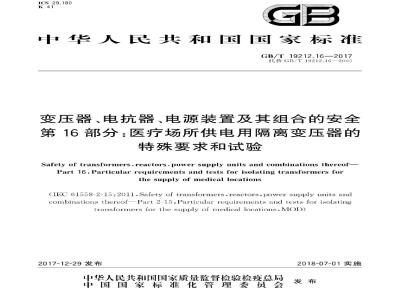

标准图片预览
标准内容
ICS29.180
口中华人民共和国国家标准
GB/T19212.16—2017
代替GB/T19212.16—2005
变压器、电抗器、电源装置及其组合的安全第16部分：医疗场所供电用隔离变压器的特殊要求和试验
Safety of transformers,reactors,power supply units and combinations thereof-Part 16:Particular requirements and tests for isolating transformers forthe supply of medical locations(1EC61558-2-15:201l,Safetyof transformers,reactors.powersupplyunitsandcombinations thereof—Part 2-15:Particular requirements and tests for isolatingtransformers for the supply of medical locations,MOD)2017-12-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-07-01实施
规范性引用文件
术语和定义
-般要求
试验的一般说明
额定值
标志和其他信息
电击防护
输入电压设定值的改变
负载输出电压和输出电流…
空载输出电压·
短路电压
发热：
短路和过载保护
机械强度
灰尘、固体异物和潮湿有害进人的防护绝缘电阻、介电强度和漏电流
元器件：
内部布线
电源连接和其他外部软电缆或软线外部导线接线端子
保护接地装置
螺钉和连接
爬电距离、电气间隙和贯通绝缘的距离耐热、耐燃和耐电痕化
附录H
电子电路
附录L
例行试验(生产试验）
参考文献
图101
图102
用于测量输出绕组对地漏电流所要求的电路通过接地保护导体测量漏电流所要求的电路次
..................
GB/T19212.16—2017
............-
iKAoNi KAca
iiiKANiKAca
GB/T19212《变压器、电抗器、电源装置及其组合的安全》1由以下部分组成第1部分：通用要求和试验；
GB/T19212.16—2017
第2部分：一般用途分离变压器和内装分离变压器的电源的特殊要求和试验第3部分：控制变压器和内装控制变压器的电源的特殊要求和试验；第4部分：燃气和燃油燃烧器点火变压器的特殊要求和试验；第5部分：隔离变压器和内装隔离变压器的电源装置的特殊要求和试验；第6部分：须刀用变压器、须刀用电源装置及剃须刀供电装置的特殊要求和试验；第7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验第8部分：玩具用变压器和电源的特殊要求和试验；第9部分：电铃和电钟变压器及电源装置的特殊要求和试验；第10部分：Ⅲ类手提钨丝灯用变压器和电源装置的特殊要求和试验；第13部分：恒压变压器的特殊要求；第14部分：自耦变压器和内装自耦变压器的电源装置的特殊要求和试验；一第15部分：调压器和内装调压器的电源装置的特殊要求和试验；第16部分：医疗场所供电用隔离变压器的特殊要求和试验；一第17部分：开关型电源装置和开关型电源装置用变压器的特殊要求和试验；第20部分：干扰衰减变压器的特殊要求；第21部分：小型电抗器的特殊要求和试验；第24部分：建筑工地用变压器的特殊要求：第27部分：节能和其他目的用变压器和电源装置的特殊要求和试验。本部分为GB/T19212的第16部分。本部分是在GB/T19212.1一2016的基础上制定的，本部分需与GB/T19212.1一2016配合使用。本部分是对GB/T19212.1—2016的相应章、条进行补充和修改，以便将GB/T19212.1—2016的内容转化为本部分的内容。本部分针对GB/T19212.1—2016新增加的内容从101开始编号。
本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T19212.16一2005《电力变压器、电源装置和类似产品的安全第16部分：医疗场所供电用隔离变压器的特殊要求》。与GB/T19212.16一2005相比，主要技术变化如下：标准名称改为《变压器、电抗器、电源装置及其组合的安全第16部分：医疗场所供电用隔离变压器的特殊要求和试验》；
修改了范围的规定（见第1章）；一修改了规范性引用文件（见第2章）：修改了术语“医疗场所供电用隔离变压器”和“功能性屏蔽”的定义，增加了术语“空载输入电流”的定义（见第3章）；
增加了标志和其他信息的要求（见第8章）；1）本系列标准中，有些部分是在《电力变压器、电源、电抗器和类似产品的安全》标题下，有些部分是在《电源电压为1100V及以下的变压器，电抗器，电源装置和类似产品的安全》标题下，有些部分是在变压器，电抗器，电源装置及其组合的安全》标题下，未来发布的本系列标准的标题可能还会修改。iiiKAoNikAca
GB/T19212.16—2017
修改了短路电压和涌流的规定（见第13章）；一增加了附加发热试验的规定（见14.101)；一增加了短路和过载保护的规定（见第15章）；修改了绝缘电阻、介电强度和漏电流的规定（见第18章）；修改了结构的规定（见第19章）：一删除了附录C和附录D(见2005版的附录C和附录D)；增加了附录H，修改了附录L(见附录H和附录L)。本部分使用重新起草法修改采用IEC61558-2-15：2011《变压器，电抗器、电源装置及其组合的安全
第2-15部分：医疗场所供电用隔离变压器的特殊要求和试验》。本部分与IEC61558-2-15：2011相比存在技术性差异，这些差异全部是由于本部分的配套标准GB/T19212.1—2016与IEC61558-1：2009间在第2章中存在的技术性差异而产生的。本部分还做了编辑性修改，将IEC61558-2-15：2011中的6.1～6.4改为6.101～6.104。本部分由中国电器工业协会提出。本部分由全国小型电力变压器、电抗器、电源装置及类似产品标准化技术委员会（SAC/TC418）归口。
本部分起草单位：沈阳变压器研究院股份有限公司、国家广播电视产品质量监督检验中心、上海市质量监督检验技术研究院、工业和信息化部电子第五研究所赛宝质量安全检测中心。本部分主要起草人：林然、张雅芳、俞毅敏、孙建龙、张红。本部分所代替标准的历次版本发布情况为：GB/T19212.16—2005。
HiiKAoNiKAca
1范围
GB/T19212.16—2017
变压器、电抗器、电源装置及其组合的安全第16部分：医疗场所供电用隔离变压器的特殊要求和试验
GB/T19212.1—2016的该章用下列内容代替：GB/T19212的本部分规定了医疗场所供电用隔离变压器的安全要求。注1：安全要求包括电气、温度和机械方面。除非另有规定，以下“变压器”包括医疗场所供电用隔离变压器。本部分适用于驻立式、单相或三相、空气冷却（自冷或风冷）组别Ⅱ医疗场所医疗IT系统供电用的独立用干式隔离变压器。它与二次侧的IT电源系统固定导线永久连接。绕组可以是包封式或非包封式。
注2：IT电源系统的规定见GB/T16895.1。注3：组别Ⅱ医疗IT系统医疗场所的安装规程包含在GB/T16895.24中。注4：本部分涉及的变压器用于医疗场所供电用。从该变压器的下游连接的所有其他变压器或设备不包含在本部分中。
额定电源电压不超过交流1000，额定电源频率和内部工作频率不超过500Hz.对于单相和三相变压器额定输出不小于0.5kVA，且不大于10kVA。如果购买方和制造方另有协议时，本部分也适用于不限制额定输出的变压器注5：本部分不包括拟向配电网供电的变压器。对于单相或三相变压器（相间电压），空载输出电压和额定输出电压不超过交流250V。本部分不适用于电源供电装置。本部分不适用于预定要与变压器的输入和输出端子连接的外部电路及其元器件。当安装规程或电器规范要求电路之间为双重绝缘或加强绝缘时，可使用本部分包括的变压器。注6：注意以下情况：
对预定要用在车辆、船舶或飞机上的变压器，可能需要附加要求（按其他适用的标准，国家规程等）：一宜考采取避免外壳和外壳内元器件受诸如霉菌，害虫，白蚁，日辐射和结冰等外界影响的防护措施一宜考虑变压器运输，储存和工作的不同条件；对预定要用于特殊环境的变压器，可以采用符合其他适用的标准和国家规程规定的附加要求。2规范性引用文件
除下列引用文件外，GB/T19212.1一2016的该章适用。该章增加下列引用文件：
GB/T19212.1一2016变压器，电抗器，电源装置及其组合的安全第1部分：通用要求和试验（IEC61558-1:2009MOD)
3术语和定义
除下列术语和定义外，GB/T19212.1一2016的该章适用。1
HiiKAoNiKAca
GB/T19212.16—2017
该章增加下列术语和定义：
医疗场所供电用隔离变压器isolatingtransformersforthesupplyofmedicallocations用来为组别Ⅱ医疗场所医疗IT系统供电用的隔离变压器，除铁心与壳体之间外，变压器各部分（壳体、屏蔽、电路、热敏装置）之间应设计成具有双重绝缘或加强绝缘的永久性连接3.4.101
functional screening
功能性屏蔽
在两个绕组之间或绕组与铁心之间或某个组件的屏蔽或整个变压器的屏蔽之间，由于功能性的原因，用导电材料进行分离。
额定输入电流
rated input current
变压器接有额定输出负载时的输人电流。3.6.101
Eno-load input current
空载输入电流
在额定频率下空载输出时，接人额定电源电压的变压器的输人电流3.6.102
inrush current
在额定电源电压下接通变压器时，变压器空载输人电流的最大瞬时值（峰值）。4一般要求
GB/T19212.1一2016的该章适用。5试验的一般说明
GB/T19212.1—2016的该章适用。6额定值
除下列条款外，GB/T19212.1一2016的该章适用。该章增加下列条款：
6.101对于单相或三相变压器，额定输出电压（相间电压）不应超过交流250V。6.102额定输出不应小于0.5kVA，并且不应大于10kVA。购买方和制造方另有协议时，变压器额定输出不受限制。6.103额定频率不应超过500Hz。6.104额定电源电压不应超过交流1000V。通过目视检查标志来检验是否符合6.101～6.104的要求。7分类
除下列条款外，GB/T19212.1—2016的该章适用。7.2该条用下列内容代替：
按短路保护或非正常条件保护分类：2
iiKANiKAca
非耐短路变压器。
8标志和其他信息
除下列条款外，GB/T19212.1一2016的该章适用8.1h)项的第一句话用下列内容代替：8.11中给出了表示该种变压器类型的相应图形符号；t)项增加下列内容：
变压器应标出测量的短路电压，用额定电源电压的百分数表示。8.1.101当涌流超过额定输入电流峰值的8倍时，其结果值应在变压器上标出。8.11该条增加下列内容：
符号或图形符号
8.14该条增加下列内容：
说明或名称
医疗场所供电用非耐短路隔离变压器GB/T19212.16—2017
标识代号
GB/T5465.2—2008中5972
说明书应说明：“接地屏蔽应符合GB/T19212.1一2016中第18章漏电流的要求，并应与地连接。”如果变压器内部装有温度传感器，则说明书应说明其型号。如果国家安装规程允许，则说明书应给出变压器电路的要求值。
电击防护
GB/T19212.1一2016的该章适用
输入电压设定值的改变
GB/T19212.1—2016的该章适用。负载输出电压和输出电流
GB/T19212.1一2016的该章适用
12空载输出电压
除下列条款外，GB/T19212.1一2016的该章适用。该章增加下列条款：
空载输出电压应在额定环境温度下，当变压器接到额定频率的额定电源电压时测量12.101对于单相或三相变压器，空载输出电压（相间电压）不应超过交流250V。12.102空载输出电压与负载输出电压之差不应过大。按照下列公式，差值表示为后者电压计算值的百分数：3
HiiKANniKAca
GB/T19212.16—2017
式中：
U空载——空载输出电压；
U负载
负载输出电压。
U空载—U负载×100%
U负裁
是否满足12.101和12.102的要求，应通过在环境温度下将变压器接至额定电源频率的额定电源电压，测量空载输出电压和负载输出电压来检验。空载输出电压与负载输出电压之差不应超过5%。13
短路电压
GB/T19212.1—2016的该章不适用。该章用下列内容代替：
短路电压和涌流
13.1应测量短路电压并标在变压器上。通过测量来检验是否合格。
13.2空载输人电流不应超过在额定电源电压下额定输入电流的3%。此要求应由变压器结构来满足，在变压器电路（输人/输出)中或在安装中没有使用任何电容器通过测量来检验是否合格。
13.3涌流不应超过额定输入电流峰值的8倍，但允许将该值提高到额定输入电流峰值的12倍，涌流值应在变压器上标出。
此要求应由变压器结构来满足，在变压器电路中或在安装中没有使用任何电子设备和辅助措施通过下列试验来检验是否合格：变压器在空载下接至额定电源电压，然后试验的电源电压每间隔大约20s随机开合20次。注：如果一个装置是在电源电压最不利的电角度下开合，则开关接通和关断可以只进行两次电源由于涌流引起的电压降不应超过2%。在任何开合下，涌流分别不应超过额定输人电流峰值的8倍或12倍。14发热
除下列条款外，GB/T19212.1一2016的该章适用。该章增加下列条款：
14.101试验后立刻进行150%负载的附加发热试验，历时30min。试验后，温度不应超过表1温度值的1.25倍。
5短路和过载保护
除下列条款外，GB/T19212.1一2016的该章适用。该章增加下列内容：
医疗场所供电用隔离变压器是非耐短路变压器。过载应通过温度监测系统进行监测。应进行GB/T19212.1一2016中15.3的试验。当使用国家安装规程允许的断路器时，其值应在产品说明书中4
注明。
机械强度
GB/T19212.1—2016的该章适用，灰尘、固体异物和潮湿有害进入的防护17
GB/T19212.1—2016的该章适用。18
绝缘电阻、介电强度和漏电流
2016的该章适用
除下列条款外，GB/T19212.1一
绝缘电阻
用下列内容代替表7的第6行和第7行：被试绝缘部位
每一个输人电路与连接在一起的所有其他输入电路之间每一个输出电路与连接在一起的所有其他输出电路之间输人和输出电路之间（双重绝缘或加强绝缘）18.3介电强度试验
表8a：增加下列内容：
介电强度试验电压的施加部位
5）预定不连接在一起的各相邻输人电路的带电零部件之间预定不连接在一起的各相邻输出电路的带电零部件之间6
该章增加下列条款：
GB/T19212.16—2017
绝缘电阻Www.bzxZ.net
工作电压
18.101当变压器在室温下按图101所示接上额定频率的额定电压时，在空载条件下测量的输出绕组的对地漏电流不应超过0.5mA。
在本试验中，铁心和功能性屏蔽（如果有)应接地通过测量来检验是否合格。
GB/T19212.16—2017
可调隔离变压器
a）试验应在S1和S2的所有组合下完成：铁心
被试变压器
b）对于三相变压器，开关S1只用在闭合位置，对所有相，测量时应依次反复连接开关S2；c）用阻抗可以忽略不计的电流表测量电流。用于测量输出绕组对地漏电流所要求的电路图101
18.102当变压器按图102所示接上额定频率的额定电压时，在空载条件下和室温下测量，测得的从外壳对地通过保护接地导体的漏电流不应超过0.5mA。通过测量来检验是否合格。
可调隔离变压器
a）试验应在S1的所有组合下完成；b）对于三相变压器，开关S1只用在闭合位置；用阻抗可以忽略不计的电流表测量电流：S1
如果没有连接到壳体，铁心和功能性屏蔽（如果有)应接地，铁心
被试变压器
通过接地保护导体测量漏电流所要求的电路图102
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
