ICS29.130.10

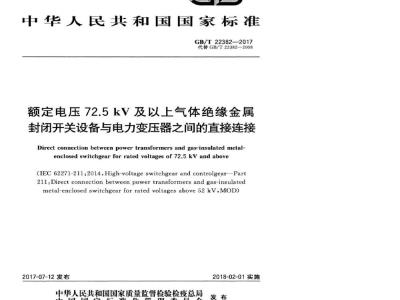

中华人民共和国国家标准
GB/T22382—2017
代替GB/T22382-—2008
额定电压72.5kV及以上气体绝缘金属封闭开关设备与电力变压器之间的直接连接Direct connection betweenpower transformersand gas-insulated metalenclosedswitchgearforratedvoltagesof72.5kVandabove(IEC62271-211:2014,High-voltageswitchgearandcontrolgear—Part2ll:Directconnectionbetweenpowertransformersandgas-insulatedmetal-enclosedswitchgearforratedvoltagesabove52kV,MOD)2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
1概述
1.1范围
规范性引用文件
2正常和特殊使用条件
术语和定义
额定值
额定电压(U.)
额定绝缘水平
额定频率（J）
额定电流（I.)和温升
额定短时耐受电流（I，）和额定热短时电流（I）额定峰值耐受电流（I，）和额定动稳定电流（I）额定短路持续时间(t)和额定持续时间(ta）绝缘用气体的额定充入压力（P.）.
设计和结构
压力耐受要求
气体和真空密封
作用在连接界面上的机力
作用在套管法兰上的机械力
水平和垂直位移
标准尺寸和公差
型式试验
绝缘试验
悬臀负荷耐受试验
气体密封试验
出厂试验
套管的外部压力试验
密封试验
选用导则
随询间单、标书和订单提供的资料GB/T22382—2017
-iKAoNrKAca
GB/T22382—2017
10运输、储存、安装、运行和维护规则11安全性
12产品对环境的影响
附录A（规范性附录）供应方界限：图1气体绝缘金属封闭开关设备和电力变压器之间典型的直接连接图2气体绝缘金属封闭开关设备和电力变压器之间典型的直接连接的标准尺寸图3三相电力变压器与单相气体绝缘金属封闭开关设各的典型直接连接的变压器公差图4
三相电力变压器与三相气体绝缘金属封闭开关设备的典型直接连接的变压器公差表1：作用在套管法兰和变压器上的力矩和力…表2标准尺寸
表3三相电力变压器与单相气体绝缘金属封闭开关设备的典型直接连接的变压器公差表4三相电力变压器与三相气体绝缘金属封闭开关设备的典型直接连接的变压器公差表A.1供应方的界限（参见图1）8
-iKAoNrKAca
本标准按照GB/T1.1-2009给出的规则起草。GB/T22382—2017
本标准代替GB/T22382-2008额定电压72.5kV及以上气体绝缘金属封闭开关设备与电力变压器之间的直接连接》，与GB/T22382一2008相比，主要技术变化如下：范围中增加了“三相直接连接”和“变压器”；一术语和定义增加了“绝缘连接”和”普氏密度”，额定值中增加了“额定频率了”“额定热短时电流I”“额定动稳定电流I”和“额定持续时间t”
设计和结构中增加了“气体和真空密封”和“水平和垂直位移”设计和结构中“标准尺寸和特殊要求”更改为“标准尺寸和公差”型式试验中增加了“三相外壳变压器连接的绝缘试验”和“气体密封试验”；增加了“产品对环境的影响”一章；一表1中增加了“额定电压800kV”作用在套管法兰和变压器上的力矩和力的相关参数；表2中增加了“额定雷电冲击耐受电压（峰值）800kV标准尺寸的相关参数。本标准使用重新起草法修改采用IEC62271-211：2014《高压开关设备和控制设备第211部分：额定电压52kV以上气体绝缘金属封闭开关设备与电力变压器之间的直接连接》。本标准与IEC62271-211：2014的技术性差异及其原因如下：关于规范性引用文件，本标做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在1.2“规范性引用文件”中，具体调整如下：·用修改采用国际标准的GB/T1094代替了IEC60076（见6.1、A.1)：。用等同采用国际标准的GB/T2900.8—2009代替了IEC60050-471：2007（见3.1/3.2）；。用修改采用国际标准的GB/T4109—2008代替了IEC60137Ed.6.0（见第4章、5.4、5.5、第9章)：
用修改采用国际标准的GB/T7674-2008代替了IEC62271-203（见4.3、4.5.5.2、5.3）。用修改采用国际标准的GB/T11022—2011代替了IEC62271-1：2007（见第2章、第3章、第4章、第6章、第7章、第10章、第11章、第12章）；：用修改采用国际标准的GB13540—2009代替了IEC62271-2：2003（见5.4）：根据我国电网实际情况，副除了IEC62271-211：2014中的额定频率60Hz的有关内容（见1.1);
删除了与我国电网无关的额定电压值，按照GB/T11022一2011中所列的电压给出，但是对1100kV的这种连接装置，由于相关要求目前尚不明确，故本标准中这部分内容暂时空缺（见4.2);
将IEC62271-211：2014的第5章中“非线性电阻的数值和特性应由开关设备制造商确定\删去，固为它不能由开关设备制造商单方面确定；将IEC62271-211：2014图2中的尺寸、形位公差、基准的注法按我国机械制图标准作了修改，并且，为保证密封性能，将该图中的密封面的表面粗糙度由Ra改为32m一基于IEC62271-211：2014的图2的表的内容，根据我国相关标准，对该表中的额定雷电冲击耐受电压（峰值）具体明确如下：额定电压72.5kV时为325kV、380kV，额定电压126kV时为550kV额定电压252kV时为1050kV：额定电压363kV时为1175kV：额定电压-TKAONKAca
GB/T22382-2017
550kV时为1550kV；额定电压800kV时为2100kV。并将该表中的尺寸按我国机械制图标准的注法作了修改。
与IEC62271-211：2014相比，本标准做了下列编辑性修改：将IEC62271-211：2014标题中的额定电压由\52kV以上”改为72.5kV及以上”，—将IEC62271-211：2014的5.1“供应方界限”移至本标准的附录A中；将IEC62271-211:2014的第8章标准尺寸和公差”移至本标准的5.8中；将IEC62271-2112014的图1拆分成本标准的图1和表A.1，图2、图3和图4拆分成本标准的图2、图3和图4和表2、表3和表4。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国电器工业协会提出。本标准由全国高压开关设备标准化技术委员会（SAC/TC65)归口。本标准起草单位：新东北电气集团高压开关有限公司、西安高压电器研究院有限责任公司、西安西电开关电气有限公司、西安西电高压开关有限责任公司、机械工业高压电器设备质量检测中心、特变电工沈阳电气技术研究院有限公司、北京北开电气股份有限公司、特变电工中发上海高压开关有限公司、ABB（中国）有限公司、日升集团有限公司、厦门ABB高压开关有限公司、浙江开关厂有限公司、浙江时通电气制造有限公司、平高集团有限公司、山东开高压开关有限公司、益和电气集团股份有限公司、上海思源高压开关有限公司。
本标准主要起草人：吴文海、张勐、田恩文、陈国顺、张实、孟迪、戴通令、元复兴、张晋波、李强、侯平印、王传川、南振乐、杨英杰、张妹、尹弘彦、孙荣春、王松、樊建荣、林爱民、高二平、周庆清、叶树新、商关星、王向克、汪建成、孔样冲、衰志兵。本标准所代替标准的历次版本发布情况为：GB/T22382—2008.
KAoNiKAca
额定电压72.5kV及以上气体绝缘金属GB/T22382—2017
封闭开关设备与电力变压器之间的直接连接1概述
1.1范围
本标准规定了额定电压72.5kV及以上、额定频率为50Hz的气体绝缘金属封闭开关设备与电力变压器之间的直接连接的使用条件、额定值、设计和结构、试验、随询间单、标书和订单提供的资料、运输、储存、安装、运行和维护规则、产品对环境的影响、供应方的界限等。本标准适用于额定电压72.5kV及以上的气体绝缘金属封闭开关设备（GIS）和电力变压器间的单相和三相直接连接，目的是确立变压器连接的电气和机械的互换性以及供应方界限。直接连接的一端浸在变压器油或绝缘气体中，另一端浸在开关设备的绝缘气体中。变压器可分为单相封闭布置的单相变压器、带有三个变压器套管的三个单相封闭布置或三相封闭布置的三相变压器。
本标准满足GB/T7674-一2008气体绝缘金属封闭开关设备、GB1094系列电力变压器以及GB/T4109完全授人式套管的要求。为了便于本标准的使用，术语“开关设备”系指“气体绝缘金属封闭开关设备”1.2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1094（所有部分）电力变压器[1EC60076所有部分）]GB/T2900.8—2009
电工术语绝缘子（IEC60050-471：2007IDT）GB/T4109—2008
交流电压高于1000V的绝缘套管（IEC60137Ed.6.0，MOD）GB/T7674—2008
GB/T11022—2011
额定电压72.5kV及以上气体绝缘金属封闭开关设备（IEC62271-2032003，高压开关设备和控制设备标准的共用技术要求（IEC62271-1：2007，MOD）高压开关设备和控制设备的抗震要求（IEC62271-2：2003,MOD)GB/T13540—2009
IEC61936-1:2007
交流电压高于1000V的电力装置第1部分：通用规则（PowerinstallationsexceedinglkVa.c.Partl:Commonrules)2正常和特殊使用条件
GB/T11022-—2011的第2章适用，3术语和定义
GB/T2900.8一2009和GB/T11022一2011界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了某些术语和定义。1
-KAONKAca
GB/T223822017
bushing
可以使一根导体穿过变压器箱体并使导体与变压器箱体绝缘的装置。与箱体连接的装置（法兰或固定装置）属于套管的零部件
注：改写GB/T2900.8—2009的定义471-02-01，3.2
完全漫入式套管
completely immersed bushing
两端均浸在周围空气以外的绝缘介质（例如油或气体）中的套管。注：改写GB/T2900.8—2009的定义171-02-04，3.3
gas-insulated switchgearenclosure气体绝缘开关设备的外壳
气体绝缘金属封闭开关设备的部件，它保持处于规定条件下的绝缘气体以安全地维持要求的绝缘水平，保护设备免受外部影响并对人员提供安全防护。[GB/T7674—2008，定义3.103]
主回路末端
maincircuitendterminal（见图1中的序号1）形成连接界面部分的气体绝缘金属封闭开关设备的主回路的部件。3.5
与变压器连接的外壳
transformerconnectionenclosure（见图1中的序号6）容纳装在电力变压器上的完全浸人式套管的一端和主回路末端的气体绝缘金属封闭开关设备的部件。
maximumoperatinggaspressure
最高运行气体压力
在最高周围空气温度下，开关设备-电力变压器连接装置承载其额定电流运行时，浸人式套管一端的气体绝缘介质的最高压力。
外壳的设计压力designpressureoftheenclosure用来确定外壳设计的相对压力。注1：它至少应等于在规定的最严酷使用条件下绝缘气体所能达到的最高度时外壳内部的最高压力，注2：改写GB/T7674—2008的定义3.1133.8
)rated filling pressure Pforinsulation(or density P)绝缘用的额定充入压力Pm（或密度P）在投运前充人总装的绝缘压力（Pa），折算到十20C和101.3kPa标准大气条件下，可以用相对压力或绝对压力表示，
注：改写CB/T110222011的定义3.6.5.1。3.9
绝缘用的最低功能压力P（或密度P）minimumfunctionalpressurePforinsulation（ordensityp)
用Pa表示的用于绝缘的压力（或密度），大于或等于此压力时开关设备和电力变压器连接保持其额定特性，折算到十20C、101.3kPa的标准大气条件下，可以用相对压力或绝对压力表示。注：改写GB/T110222011的定义3.6.5.5.3.10
绝连接
insulatedjunction
使变压器与开关设备绝缘的所有部件，包括但不限于绝缘法兰。2
-iKAONrKAca
普氏密度
proctor density
与土堆的含水量及给定夯实强度有关的土壤的湿度-密度关系。4赖定值
开关设备与电力变压器直接连接的额定值组成如下：a)
额定电压（U)；
额定绝缘水平；
额定频率（f.)；
额定电流（I.）和温升：
额定短时耐受电流（I）和额定热短时电流（1a）；额定峰值耐受电流（I,）和额定动稳定电流（I。）；额定短路持续时间（t,）和额定持续时间（th）：绝缘用气体的额定充人压力（力)；额定电压（U.）
额定电压应为开关设备的额定电压，并从下列标准值（kV）中选择：72.5,126,252,363,550,800,11008额定绝缘水平
GB/T22382—2017
与变压器连接的外壳的GIS部件的额定绝缘水平应符合GB7674一2008的4.3。变压器套管的额定绝缘水平应符合GB/T4109—2008的4.9注：极据相关标准，变压器可以按另外的绝像水平值进行试验。直接连接的额定绝缘水平至少要满足GB7674一2008的要求4.4
额定频率（f.）
GB/T11022—2011的4.4适用。
5额定电流（I）和温升
图2与表2中规定的连接界面的尺寸允许额定电流的最大值为3150A。GB/T4109—2008的4.2已列人这个最大值。该连接界面如图1中的序号3和序号4，为保证互换性，连接界面的接触表面应该镀银或镀铜，或为裸钢，对于额定电流，开关设备和电力变压器间的连接应设计成与变压器连接的外壳和连接界面的温度不超过GB/T7674—2008的4.5中给定的值。4.6额定短时耐受电流（I、）和额定热短时电流（I.）与变压器连接的GIS部件的额定短时耐受电流应符合GB/T11022-2011的4.6：套管的额定热短时电流应符合GB/T4109—2008的4.3。推荐GIS的额定短时耐受电流和套管的额定热短时电流使用相同值。4.7额定峰值耐受电流（I.）和额定动稳定电流（I）与变压器连接的GIS部件的额定峰值耐受电流应符合GB/T11022一2011的4.7：套管的额定动稳3
HiKAoNiKAca
GB/T22382—2017
定电流应符合GB/T4109—2008的4.4。推荐GIS的额定峰值耐受电流和套管的额定动稳定电流便用相同值，4.8额定短路持续时间（1t）和颖定持续时间（tg）与变压器连接的GIS部件的额定短路电流持续时间应符合GB/T11022—一2011的4.8，套管的额定持续时间应符合GB/T4109—2008的4.3，推荐GIS的额定短路电流持续时间和套管的额定持续时间使用相同值，9绝缘用气体的额定充入压力（p。）4.9
绝缘用气体的额定充人压力P应由开关设备制造商规定。如果使用SF。作为绝缘气体，则用于确定变压器套管绝缘设计的供绝缘用的最低功能压力P，对于72.5kV~800kV整个范围内不应高于0.25MPa(20C，表压）对于更高的额定雷电冲击耐受电压（BIL)，最低功能压力可提高，如果使用另一种不同于SF，的气体或混合气体，所选的最低功能压力应具有相同的绝缘强度，且最低功能压力应低于最高运行压力和外壳设计压力。5设计和结构
5.1概述
气体绝缘金属封闭开关设备和电力变压器之间典型的直接连接见图1。2压力耐受要求
用于确定套管机械强度的最高运行气体压力应至少为0.75MPa(20℃，表压）。与变压器连接的外壳和所有承压连接部件应满足GB/T7674一2008的5.103的要求，其设计压力由开关设备制造商按GB/T7674—2008的5.103.2确定与变压器连接的外壳的设计压力应低于用来确定套管机械强度的最高运行气体压力。5.3气体和真空密封
GB/T7674—2008的5.15适用于下列情况。在最高运行气体压力下，套管应阻止绝缘介质（如气体）扩散到变压器内。套管应阻止绝缘介质（如气体或油）进人GIS当与变压器连接的外壳抽真空时，作为充气过程的一部分，套管应能耐受真空条件，当变压器抽真空时，作为充气或充油过程的一部分，套管也应能耐受真空条件，在使用气体绝级变压器的情况下，变压器气体隔室应与开关设备完全分隔并独立控制，5.4作用在连接界面上的机械力
在连接界面处（图1的序号3和序号4）作用于套管的正常负荷由GB/T4109一2008的表1中等级I给出（见悬臂运行负荷）：无论径向或轴向作用于连接界面上，最小正常负荷不应小于2kN，GB/T4109—2008的表1给出了套管安装成与垂线夹角≤30的值。如果连接界面需要更高的正常负荷，应从GB/T4109一2008的表1中等级Ⅱ（重负荷）选择，对于如短路电流或地震的异常负荷，应采用GB/T4109—2008的表1悬臂试验负荷中的等级ⅡI，针对地震要求，有必要进行地震计算以确定机械加强位置，见GB/T13540一2009。4
GB/T22382—2017
开关制造商应保证不会超出规定的额定负荷，或者与套管制造商就套管可以耐受更高的负荷达成共识。
考虑到在套管两端相与地间以及三相共箱的相间出现的最大短路负荷，变压器制造商有责任选择合适的套管
在GIS与变压器有不同耐受电流的情况下，可采用更高的耐受电流。5.5作用在套管法兰上的机械力
除了要承受5.2中规定的最高运行气体压力外，与变压器连接的外壳相连的套管法兰在运行中还要承受下列负荷：
不由开关设备本身的支撑结构承受的开关设备的重量部分，一如果适用，不由开关设备本身的支撑结构承受的风力负荷部分；由变压器箱体的温度变化产生的胀或收缩应力。考虑到出现的最低环境温度（例如变压器停止运行）和运行中变压器箱体出现的最高平均温度（例如一般90，参考温度为20℃C)，对变压器箱体这些热应力的准确估算应基于变压器箱体材料的热膨胀系数。变压器材料低碳钢的热膨胀系数为12×10-*/K，假定变压器每天进行一次膨胀和收缩循环。注1：假定开关设备和变压器未连接，不考虑排放变压器油或抽空变压器箱体所产生的高度或位置的变化，其他的影胀和收缩循环需由用户提供给GIS制造商。这些负荷同时作用时，在套管法兰的中心处产生：一弯矩M。;
—剪切力F.
拉力或压力F.
运行时，套管和变压器应该能够承受表1中规定的M。、F，和F.值，并且开关设备制造商应保证不超过这些值，
异常负荷（如短路、安装或地震)应是表1中正常负荷的2倍。注2：按表1中给出的由开关设备外壳施加在变压器套管法兰上的力，远大于由按照GB/T4109一2008、具有相同额定值的户外浸入式套管施加的这些力。无论在开关设备或变压器侧有无补偿元件，这些力取决于开关设备的布置，
注3：正常负荷与异常负萄的比率应与GB/T4109—2008表1中悬臂运行负荷与悬臂试验负萄的比率的相关要求一致，
表1作用在套管法兰和变压器上的力矩和力额定电压U，
363~550www.bzxz.net
弯矩M。
注：额定电压1100kV的数据正在考想中，剪切力F、
拉力最压力F。
针对地震要求，有必要进行地震计算以确定机械加强位置，见GB/T13540—2009水平和垂直位移
通过合适的土建设计可避免变压器和开关设备基础间的相对位移。GB/T22382—2017
在直接连接的设计中，应考虑到运行期间变压器和开关设备基础间出现最大5mm的相对垂直沉降。
变压器和开关设备基础下的地基应夯实到100%的普氏密度，目的是满足变压器和开关设备基础间最大5mm的垂直沉降的要求，
本标准中不包括由地震活动引起的不同基础的相对位移。考虑到基础相对转动和倾斜仅在地震期间发生，所以二者也不在本标准范围内。注：如果把充油后未连接开关设备的变压器安装在基础上并静置两周，则能避免变压器基础相对于开关设备的大部分垂直流降。
5.7振动
励磁的变压器内部产生的振动通过变压器的油和箱壁传递给刷性固定在该箱壁上的套管和开关设备，开关设备制造商和变压器制造商应就这此报动达成共识注：变压器会在多倍电网额率下产生报动。5.8标准尺寸和公差
5.8.1油变压器与开关设备间的单相直接连接与单相变压器连接的外壳、主回路末端、套管末端和套管法兰的标准尺寸见图2与表2。5.8.2油变压器与开关设备间的三相直接连接考虑到三个如图2所示的单相套管，油变压器与开关设备间三相直接连接的最小尺寸由最小相间距离取d，和最小相对地距离取ds/2确定。5.8.3气体绝缘变压器和开关设备间的连接如果采用气体绝缘变压器，电力变压器与气体绝缘金属封闭开关设备间直接连接的细节尺寸可以在开关设备制造商和变压器制造商间协商，该连接可使用隔板面不是套管。注：目前，气体绝像变压器与开关设备间的直接连接经验不足。5.8.4变压器公差
在准备运行的变压器及套管安装后，图3、图4、表3和表4所示的公差为允许的参考公差，5.8.5基础上变压器的安装
应为直接连接的变压器提供用于提升的合适于斤顶以及为基础上的变压器提供用于固定的合适角度：允许使用工具进行水平和垂直移动以满足与开关设备连接的需要。应注意，当直接与开关设备连接时，基础上变压器的安装不受限于图3、图4、表3和表4中的允许公差。
安装在轨道上的变压器通常不参照此要求。在安装期间，为了满足变压器水平移动的要求并且不干涉室内或室外安装过程，最好在土建中应用错固娠栓以及有加强筋的固定框架。6型式试验
6.1概述
变压器、套管和开关设备的试验应分别按GB/T1094系列、GB/T4109一2008和GB/T7674-6
