GB/T 24218.16-2017 纺织品 非织造布试验方法 第16部分：抗渗水性的测定(静水压法)
GB/T24218.16-2017
标准压缩包解压密码：www.bzxz.net

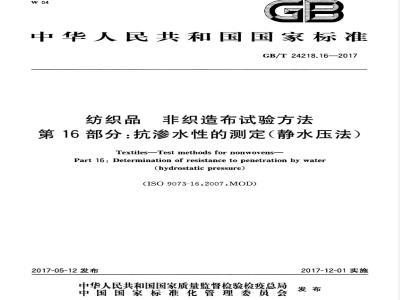

标准图片预览
标准内容
ICS59.080.30
中华人民共和国国家标准
GB/T24218.16—2017
纺织品
非织造布试验方法
第16部分：抗渗水性的测定（静水压法）Textiles-Test methods for nonwovens-Part 16: Determination of resistance to penetration by water(hydrostatic pressure)
（ISO9073-16.2007,MOD）
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施
GB/T24218《纺织品非织造布试验方法》分为以下部分：第1部分：单位面积质量的测定；—第2部分：厚度的测定；
第3部分：断裂强力和断裂伸长率的测定（条样法）；一第5部分：耐机械穿透性的测定（钢球顶破法）；第6部分：吸收性的测定；
第8部分：液体穿透时间的测定（模拟尿液）；-第10部分：干态落絮的测定；
第11部分：溢流量的测定；
第12部分：受压吸收性的测定；一第13部分：液体多次穿透时间的测定；第14部分：包覆材料反湿量的测定；第15部分：透气性的测定；
第16部分：抗渗水性的测定（静水压法）；—第17部分：抗渗水性的测定（喷淋冲击法）；第18部分：断裂强力和断裂伸长率的测定（抓样法）；第101部分：抗生理盐水性能的测定（梅森瓶法）。本部分为GB/T24218的第16部分。本部分按照GB/T1.1一2009给出的规则起草。GB/T24218.16—2017
本部分使用重新起草法修改采用ISO9073-16：2007《纺织品非织造布试验方法第16部分：抗渗水性的测定（静水压法）》。本部分与ISO9073-16：2007主要技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：·用修改采用国际标准的GB/T6529代替了ISO139（见7.2）；·用修改采用国际标准的GB/T6682代替了ISO3696（见7.4）；·用等同采用国际标准的GB/T19022—2003代替了ISO10012（见6.1)；·删除了对ISO3951-5的引用；
将1S09073-16：2007的7.1中“按ISO3951-5中规定取样修改为“按产品标准规定或有关方协议取样。除非另有规定，裁取代表性试样”，更符合我国检测程序；补充了ISO9073-16：2007中7.7内容，增加了发生边缘渗漏和单处连续渗漏时结果的取舍方法，以提高判定的可操作性；
删除了ISO9073-16：2007中8.4内容，目前国内外使用的试验仪均能满足该条要求；删除了ISO9073-16：2007第9章中列项i)和列项1)，在列项j)中增加了“标准偏差，如果需要给出变异系数”。
本部分做了下列编辑性修改：
将标准中静水压单位统一为hPa
-将IS09073-16：2007中3.1内容调整为5.1d)的注并将“0.000981m”修正为\0.0102m”；HiiKAoNhiKAca
GB/T24218.16—2017
一将IS09073-16：2007中3.2术语修改为非织造布抗渗水性”—将ISO9073-16.2007中5.1.1～5.1.5内容修改为列项形式；简化了ISO9073-16：2007中8.2的内容：-增加了8.3中的注。
本部分由中国纺织工业联合会提出。本部分由全国纺织品标准化技术委员会（SAC/TC209）归口。本部分起草单位：温州市大荣纺织仪器有限公司、中纺标（深圳）检测有限公司、中纺标检验认证有限公司、宁波纺织仪器厂、佛山市顺德区质量技术监督标准与编码所。本部分主要起草人：吕静、郭文松，计伟、李静、张孟胜、胡君伟、李健。HiKAoNhi KAca
1范围
纺织品非织造布试验方法
GB/T24218.16—2017
第16部分：抗渗水性的测定（静水压法）GB/T24218的本部分规定了采用静水压法测定非织造布抗渗水性的方法。本部分适用于预期用作抗液体渗透的非织造布。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气（GB/T6529—2008，ISO139:2005，MOD）GB/T6682分析实验室用水规格和试验方法（GB/T6682一2008，ISO3696：1987，MOD）GB/T19022—2003测量管理体系测量过程和测量设备的要求（ISO10012：2003，IDT）3术语和定义
下列术语和定义适用于本文件。3.1
非织造布抗渗水性resistancetopenetrationbywaterof nonwovenmaterials非织造布防止被水润湿和浸透的能力。4原理
将试样安装在测试头上，试样的测试面承受以恒定速率上升的水压，直到试样的另一面出现三处渗水点为止。记录第三处渗水点出现时的压强值作为试验结果。5设备
5.1静水压试验仪
由以下几部分组成（图1和图2所示为两种不同类型的静水压试验仪）：a）调平装置：保持试样水平。
b）夹持装置：防止漏水、试样的损坏或滑移水温保持装置：确保与试样（上方或下方）接触的试验用水温度保持为（23土2）C。c
注：与有关方协议后可以使用其他温度，并在报告中说明。水压上升速率控制装置：水压上升速率为（10士0.5)hPa/min或（60士3）hPa/min。d)
注：百帕和毫巴为国际单位制中的压强单位，百帕的符号为hPa，毫巴的符号为mbar。1hPa=1mbar1.02cmH.0.
e）测试头：圆形试验区面积为（100士1)cm2。注：与有关方协议后可以使用不同尺寸的测试头，并在报告中进行说明。1
HiiKAoNniKAca
GB/T24218.16—2017
说明：
一蜗轮蜗杆：
一电动机：
3—重锤；
试验水供应装置：
5——启动开关：
6—夹紧阀杆：
7———上夹板；
传动链条：
试样；
下夹板；
光源；
镜子，
排水管：
14水槽。
图1静水压试验仪示例-
HiiKAoNni KAca
说明：
加压机构；
加压系统；
测试区；
一机架。
5.2尼龙网（可选）
图2静水压试验仪示例二
尺寸为20cm×20cm的方形网片，网孔尺寸约为3cm。GB/T24218.16—2017
对于低强度非织造布，可使用尼龙网格或筛网支撑试样。它能模拟粘合层的作用，防止试样被水撕裂或拉伸。尼龙网的使用宜与有关方协议，有关方宜了解尼龙网的使用对试验结果的影响。通常本方法不使用尼龙网。
5.3秒表
能保证计时精确至0.1s。
5.4试样裁剪器
裁剪试样的面积至少满足试验装置夹持面要求。6校准
6.1试验仪的计量确认应符合GB/T19022一2003中第7章、图2和附录A的规定。由于不同厂商生产仪器的调试步骤不同，对静水压试验仪的校验和调试可直接按照生产说明书进行。6.2保持试验仪水平以确保试验结果的准确性。6.3核验试验仪能达到样品预期的水压范围。3
HiiKAoNhiKAca
GB/T24218.16—2017bzxz.net
6.4如果使用柱状水加压方式，校准并确保水压上升速率为（10士0.5）hPa/min或（60士3）hPa/min，水温为（23士2）℃。
7步骤
7.1按产品标准规定或有关方协议取样。除非另有规定，裁取代表性试样，每块样品至少裁取5块试样。
7.2按照GB/T6529规定的标准大气条件对试样进行调湿和试验，经有关方同意后，试样可不经过预调湿。
取样后，保持试样清洁，避免试样上粘附肥皂、盐，油等可能影响水渗透的杂质。7.3试样尺寸宜足够大，以满足在100cm2测试头上进行测试，仪器允许时可采用与测试装置匹配的长条状试样。
7.4宜使用GB/T6682中规定的三级水对各试样进行测试。7.5小心清洁夹持装置表面的水，碎片及所有可能对结果造成影响的物质。7.6将试样小心安装在测试头上，关闭夹持装置开始测试。如果试验仪的测试头带有蓄水槽，确保水流形成凸面。小心将试样滑动到测试头水面，以便试样正面与水接触，避免试样下方产生气泡。7.7以（10士0.5)hPa/min或（60士3)hPa/min的水压上升速率对试样施加持续递增的水压，并观察渗水过程，当形成3个不同渗水点时，测试结束，读取试样上第3处渗水点刚出现时的静水压值或压强计上的刻度。如果第3处水珠出现在夹持装置的边缘，且导致该试样的测试结果低于同一样品其他试样的最低值，则剔除此数据，增加试样另行试验，直到获得正常试验结果，注：在测试过程中如出现单处连续渗漏的现象，记录此时的静水压值，并在报告中说明试验现象。8计算
8.1记录每块试样的静水压值，单位为hPa或mbar，需要时转换为cmH,O。8.2计算每块样品测试结果的平均值。8.3计算标准偏差，必要时计算变异系数，精确到表1所示精度。报出至少5块试样静水压值的平均值和标准偏差。
表1报告精度
静水压值
≤100hPa
>100hPa
修约至
静水压值
≤1mH20
>1mH20
注：ISO对本方法的重复性和再现性进行了实验室间的比对试验，所得数据参见附录A，9试验报告
试验报告应包括以下内容：
a）说明试验是按本部分进行的；4
修约至
HiiKAoNiKAca
测试样品的类型或名称；
水压施加的位置，试样的下方或上方；试验用水温度，（23士2)℃或其他协议温度：水压上升速率，(10hPa/min或60hPa/min）；试样的测试面；
试样的数量；
测试用大气条件；
每个试样的试验值、样品的平均值、标准偏差，如果需要给出变异系数；试验中任何偏离本部分的细节。GB/T24218.16—2017
HKAoNniKAca
GB/T24218.16—2017
附录A
（资料性附录）
关于再现性的说明
ISO对本方法再现性研究的试验条件如下：-从试样下方施加水压；
水温为（23士2)℃；
一水压上升速率为60hPa/min；
织物正面；
-5种不同材料各取3个试样；
-GB/T6529中规定的标大气条件。由6位实验人员对5种不同材料的所有试样进行验证试验。本试验属于破坏性试验，结果评估综合考虑测试误差和样本间差异。取样时尽可能减小样本间的差异。
本方法重复性和再现性的试验结果见表A.1。其中，S，表示重复性标准偏差，SR表示再现性标准偏差。
平均值
精密度数据
GB/T24218.16-2017
中华人民共和国
国家标准
纺织品非织造布试验方法
第16部分：抗渗水性的测定（静水压法）GB/T24218.16—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)68533533发行中心：（010)51780238读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
5千字
开本880×12301/16
印张0.75字数16
2017年5月第一版2017年5月第一次印刷年
书号：155066*1-56471定价16.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
