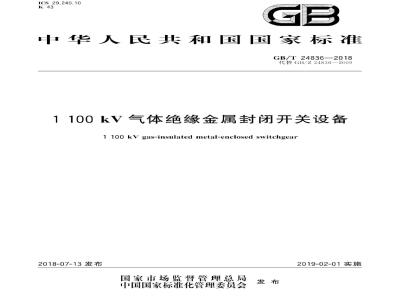

ICS29.240.10
中华人民共和国国家标准
GB/T24836—2018
代替GB/Z24836—2009
1100kV气体绝缘金属封闭开关设备1 100 kV gas-insulated metal-enclosed switchgear2018-07-13发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-02-01实施
1.2规范性引用文件
2正常和特殊使用条件
正常使用条件
特殊使用条件
术语和定义
额定值
设备的额定电压（U.)
额定绝缘水平
额定频率（f.）
额定电流和温升
额定短时耐受电流（I）
额定峰值耐受电流（I.）
额定短路持续时间（te）
合分闸装置以及辅助和控制回路的额定电源电压（U。）合分闸装置以及辅助和控制回路的额定电源频率可控压力系统的压缩气源的额定压力绝缘和/或开合用气体或液体的额定充入水平5设计和结构
对开关设备和控制设备中液体的要求对开关设备和控制设备中气体的要求开关设备和控制设备的接地
辅助和控制设备
动力操作
储能操作
不依赖人力或动力的操作（非扣锁的操作）脱扣器的操作
低压力和高压力闭锁以及监测装置铭牌
联锁装置
位置指示和动作计数
外壳的防护等级
GB/T24836—2018wwW.bzxz.Net
GB/T24836—2018
爬电距离
气体和真空的密封性
液体的密封性
火灾危险（易燃性）
电磁兼容性（EMC）
X射线发射
压力配合和监测
内部故障
压力释放
伸缩节
观察窗·
维修平台
6型式试验
总则·
绝缘试验
无线电干扰电压(r.i.v.)试验：回路电阻测量
温升试验·
短时耐受电流和峰值耐受电流试验.............
防护等级的验证
气体密封性试验和气体状态测量电磁兼容性试验（EMC)
辅助和控制回路的附加试验
真空灭弧室的X射线试验程序
关合和开断能力的验证·
机械和环境试验
外壳的验证试验
隔板的试验
内部故障电弧条件下的试验
支持绝缘子的热性能试验
接地连接的腐蚀试验
外壳的腐蚀试验…
绝缘拉杆的试验
出厂试验
主回路的绝缘试验
辅助和控制回路的试验
话电电脑
主回路电阻的测量
密封性试验及气体湿度测量
7.6设计和外观检查
外壳的压力试验
机械操作和机械特性试验
控制装置中辅助回路、设备和联锁的试验隔板的试验
绝缘件的绝缘试验
绝缘件的机械强度试验·
8开关设备和控制设备选用导则
8.2额定值的选择
8.3运行条件改变引起的持续和暂时过载9随询问单、标书和订单提供的资料9.1
概述·
9.2询问单和订单的资料·
9.3标书的资料
10运输、储存、安装、运行和维护...10.1
运输、储存和安装的条件…．
12产品对环境的影响
GB/T24836—2018
附录A（规范性附录）内部电弧故障条件下气体绝缘金属封闭开关设备的试验方法.·附录B（规范性附录）现场试验技术和实际要考虑的事项.附录C（资料性附录）内部故障相关的计算附录D（资料性附录）询问单、标书和订单需给出的资料附录E（规范性附录）1100kV气体绝缘金属封闭开关设备用盆式绝缘子技术规范·参考文献
本标准按照GB/T1.1一2009给出的规则起草。GB/T24836—2018
本标准代替GB/Z24836—2009《1100kV气体绝缘金属封闭开关设备技术规范》。本标准与GB/Z24836一2009的主要差异在：设计与结构中修改压力配合”图，增加闭锁压力（见5.101.1）。型式试验和出厂试验中修改工频电压试验程序，并用阶梯图表示（见6.2.8.2和7.2.1，2009年版的7.2.7.1和8.1.1）。
型式试验和出厂试验中主回路电阻测量所用电流修改为300A（见6.4和7.4，2009年版的7.4.1和8.3）。
型式试验中“隔板的压力试验”修改为“隔板的试验”，并与绝缘子的试验合并调整（见6.104和6.106，2009年版的7.14和7.16）。安装中增加临时厂房的要求（见10.3）。增加了“1100kV气体绝缘金属封闭开关设备用盆式绝缘子技术规范”（见附录E）。本标准应与GB/T11022—2011一起使用，除非本标准中另有规定，本标准执行GB/T110222011的规定。为了简化相关要求的重复表述，本标准的章条号与GB/T11022相同。对这些章条内容的补充在同一引用标题下给出，而附加的条款从101开始编号。本标准由中国电力企业联合会提出。本标准由全国特高压交流输电标准化技术委员会（SAC/TC569）归口本标准负责起草单位：国家电网公司、中国电力科学研究院有限公司、西安高压电器研究院有限责任公司。
本标准参加起草单位：国家电网公司华东分部、国网江苏省电力公司电力科学研究院、国网安徽省电力公司电力科学研究院，清华大学、平高集团有限公司、河南平高电气股份有限公司、西安西电开关电气有限公司、新东北电气集团高压开关设备有限公司、上海西电高压开关有限公司、新东北电气集团超高压有限公司。
本标准主要起草人：舒印彪、崔景春、韩先才、孙岗、王承玉、王宁华、彭江、徐玲铃、田恩文、和彦淼。本标准参加起草人：李鹏、崔博源、顾霓鸿、袁大陆、刘兆林、徐国政、张鹏飞、韩书谟、张猛、余良清、赵伯楠、李心一、叶剑涛、陶风波、方煜瑛、孙永恒、陈允。本标准所代替标准的历次版本发布情况为：-GB/Z24836—2009。
1概述
1.1范围
1100kV气体绝缘金属封闭开关设备GB/T24836—2018
本标准规定了交流1100kV气体绝缘金属封闭开关设备的使用条件、额定值、设计与结构、试验选用导则、运输、储存、安装、运行和维护等要求。本标准适用于1100kV户内和户外安装、频率为50Hz的单极封闭SF，气体绝缘金属封闭开关设备，其绝缘的获得至少部分通过绝缘气体而不是处于大气压下的空气。为了便于本标准的使用，术语“GIS”和“开关设备”均用于表述“气体绝缘金属封闭开关设备”。本标准涵盖的气体绝缘金属封闭开关设备是由可以直接连接在一起的各独立元件构成，而且这些元件只能按这种方式运行。
根据需要，本标准对于构成GIS的各个独立元件的相关标准进行了完善和补充。1.2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T1040.1一2006塑料拉伸性能的测定第1部分：总则GB/T1408.1—2006丝
绝缘材料电气强度试验方法第1部分：工频下试验GB/T1409一2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法
GB/T1410—2006
GB/T1411—2002
固体绝缘材料体积电阻率和表面电阻率试验方法干固体绝缘材料耐高电压、小电流电弧放电的试验GB/T1984—2014
高压交流断路器
GB/T1985—2014
GB/T2035
高压交流隔离开关和接地开关
塑料术语及其定义
GB/T2423.17
电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2567—2008树脂浇铸体性能试验方法电工术语绝缘子
GB/T2900.81
GB/T2900.19电工术语高电压试验技术和绝缘配合GB/T3785（所有部分）电声学声级计GB/T4109
交流电压高于1000V的绝缘管套
GB/T4472一2011化工产品密度、相对密度的测定GB/T 7354
GB/T8905
局部放电测量
六氟化硫电气设备中气体管理和检测导则GB/T9341-2008塑料弯曲性能的测定GB/T9789—2008
金属和其他无机覆盖层
通常凝露条件下的二氧化硫腐蚀试验GB/T11022
GB/T11023
GB/T 12022
高压开关设备和控制设备标准的共用技术要求2011
高压开关设备六氟化硫气体密封试验方法工业六氟化硫
GB/T24836—2018
GB/T13540
高压开关设备和控制设备的抗震要求GB/T16927.1
高电压试验技术第1部分：一般定义及试验要求GB/T21429）
户外和户内电气设备用空心复合绝缘子定义、试验方法、接收准则和设计推荐GB/T22381
额定电压72.5kV及以上气体绝缘金属封闭开关设备与充流体及挤包绝缘电力电缆的连接
充流体及干式电缆终端
GB/T22382—2017
直接连接
额定电压72.5V及以上气体绝缘金属封闭开关设备与电力变压器之间的GB/T22567一2008电气绝缘材料测定玻璃化转变温度的试验方法GB/T23752客
额定电压高于1000V的电器设备用承压和非承压空心瓷和玻璃绝缘子GB/T26218（所有部分）污移条件下使用的高压绝缘子的选择和尺寸确定热重分析仪失重和剩余量的试验方法GB/T27761—2011
GB/T28537
高压开关设备和控制设备中六氟化硫（SF)的使用和处理正常和特殊使用条件
2.1概述
按GB/T11022—2011中第2章规定，并作如下补充：GIS的某些部件，如压力释放装置和压力及密度监测装置可能会受到海拔的影响。如果需要，制造厂应采取适当的措施。
2.2正常使用条件
按GB/T11022—2011中2.2的规定，具体要求见表101。2.3特殊使用条件
按GB/T11022一2011中2.3的规定，具体要求见表101，如果在表中有使用大于（>）的场合，则具体数值应由用户按照GB/T11022一2011的规定来确定。表101GIS使用条件的参照表
周围空气温度
最低/℃
最高/℃
阳光辐射/（W/m2）
海拨/m
污移等级
覆冰/mm
风速/(m/s）
-10、-25、
30、-40
10或20
5、15、25
凝露或凝结
震动等级
不适用
表101（续）
不适用
GB/T24836—2018
按GB/T13540的规定提出设备的抗震等级注1：用户的技术规范可以采用上述正常和特殊使用条件的任意组合。注2：污移等级d和e符合GB/T26218.12010的8.3
注3：当温度较低时，注意考虑SF。气体的液化对产品正常使用的影响。3术语和定义
GB/T11022界定的以及下列术语和定义适用于本文件。3.101
金属封闭开关设备和控制设备metal-enclosed switchgearand controlgear除了进出线外，其余完全被接地金属外壳封闭的开关设备和控制设备。［GB/T2900.20—2016，定义4.4］3.102
气体绝缘金属封闭开关设备gas-insulatedmetal-enclosed switchgear至少有一部分采用高于大气压的气体作为绝缘介质的金属封闭开关设备。注1：三极封闭的气体绝缘开关设备适用于三极封闭在一个公共外壳内的开关设备。注2：单极封闭气体绝缘开关设备适用于每极封闭在一个独立外壳内的开关设备。［GB/T2900.20—2016，定义4.5]3.103
气体绝缘开关设备的外壳
gas-insulated switchgear enclosure气体绝缘金属封闭开关设备的部件，它能够使处于规定条件下的绝缘气体安全地保持在要求的绝缘水平上，并保护设备内部免受外部影响和对人员提供安全防护3.104
可移开的连接
removable link
导体的部件，可以容易地将GIS的两部分相互隔离和移开。3.105
隔室compartment
气体绝缘金属封闭开关设备的一部分，除了相互连接和控制需要打开外全部封闭。注1：改写GB/T2900.20—2016，定义5.6。注2：隔室可以根据其内部的主要元件命名，例如断路器隔室、母线隔室3.106
元件component
实现特定功能的气体绝缘金属封闭开关设备主回路和接地回路的主要部件（例如断路器、隔离开关、负荷开关、互感器、套管、母线等）。3.107
支持绝缘子
supportinsulator
支撑一极或多极导体或者是支撑和固定灭弧室的内部绝缘子，它可能是盆式绝缘子或者是绝缘台、3
GB/T24836—2018
柱、筒等。
隔板partition
把一个隔室和其他隔室隔开的支持绝缘子，它是不通气的盆式绝缘子。注：改写GB/T2900.20—2016，定义5.7。3.109
套管bushing
在外壳端部可以承载一极或多极导体并与其绝缘的结构件，包括连接的方式3.110
主回路main circuit
用于输送电能的回路中所包含的气体绝缘金属封闭开关设备的所有导电部件。注：改写GB/T2900.20—2016，定义7.2。3.111
辅助回路
fauxiliarycircuit
用于控制测量，信号和调节的回路（不同于主回路）中所包含的气体绝缘金属封闭开关设备的所有导电部件。
注1：改写GB/T2900.20—2016，定义7.4。注2：气体绝缘金属封闭开关设备的辅助回路包括开关装置的控制和辅助回路，3.112
外壳的设计温度designtemperatureofenclosures在规定的最严酷使用条件下外壳所能达到的最高温度。3.113
外壳的设计压力designpressureof enclosures用来确定外壳设计的相对压力。注1：它至少等于在规定的最严酷使用条件下绝缘气体所能达到的最高温度时外壳内部的最高压力。注2：确定设计压力时不考虑开断操作（如，断路器）过程中或随后出现的瞬态压力。3.114
隔板的设计压力designpressureofpartition隔板两侧的相对压力。
压力释放装置的动作压力operatingpressureofpressurerelief device压力释放装置释放时的相对压力。3.116
外壳和隔板的例行试验压力routine test pressure of enclosures and partition所有的隔板和外壳制造后都应承受的相对压力。3.117
外壳和隔板的型式试验压力typetestpressureof enclosuresandpartition所有的隔板和外壳在型式试验中应承受的相对压力3.118
破裂fragmentation
由于压力升高而导致外壳损坏，并伴有固体材料抛出。注：术语“外壳没有破裂\按如下解释：隔室没有爆破：
没有固体部件从隔室中飞出。
