GB∕T 31030-2014 机场旅客摆渡车
GB∕T31030-2014
标准压缩包解压密码:www.bzxz.net
标准内容

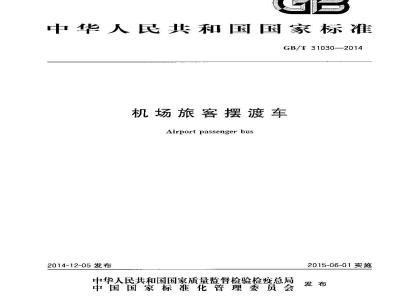

ICS49.100
中华人民共和国宝家标准
GB/T31030—2014
机场旅客摆渡车
Airport passenger bus
2014-12-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-06-01实施
GB/T 31030—2014
规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标牌,标志及使用说明书
包装、运输、购存
参考文献
本标推按照GB/T 1.1—2009给出的规则起草,本标准由全国航空货运及地面设备标准化技术委员会(SAC/TC359)归口GB/T31030—2014
本标准起草单位:威海广泰空港设备股份有限公司、国家程机械质量监督检验中心,本标准主要起草人:魏游、席占勇、高天、孟岩、张卫东,李会民、陈兆伟。1范围
机场旅客摆渡车
GB/T 31030—2014
本标准规定了机场旅客摆渡车(以下简称摆渡车)的技术要求、试验方法,检验规则,标牌、标志,使用说明书、包装、运输、购存。本标准适用于在民用机场机坪内使用的摆凝车。规范性引用文件
下列文件对于本文件的应用是必不可少的。风是注口期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。汽车加速行驶车外噪声限值及测量方法G131495
汽车操纵件,指示器及信号装置的标志GB4094
GB4785汽车及挂车外部照明和光信号装置的安装规定GI3/T6323汽车操纵稳定性试验方法客车骨架应力和形变测量方法
GB/T 6792
GI37258
机动车运行安全技术条件
GB8410汽车内饰材料的燃烧特性G39656
汽车安全玻璃
GB/T 9969
工业产品使用说明书
GB/T 12467.3金属材料熔焊质量要求第3部分:般质量要求
GB/T 12543
汽车加速性能试验方法
汽车最高车速试验方法
GB/T 12544
GB/T12545.2商用车辆燃料消耗尾试验方法GB/T12673汽车主要尺寸测量方法GB/T 12674
汽车质量(重量)参数测定方法GB/T12678汽车可靠性行驶试验方法GB13094客车结构安全要求
GB/T14136工业产品保证文件总则GB/T18697声学汽车车内噪声測量方法GB20891非道路移动机械用柴油机排气污染物排放限值及测量方法(中国第一、四阶段)QC/T 474
QC/T476
QC/T 480
客车平顺性评价指标及限值
客车防雨密封性限值及试验方法汽车操纵稳定性指标限值与评价方法QC/T 484
汽车油漆涂层
QC/T625
QC/T 900
汽车用涂镀层和化学处理层
汽车整车产品质量检验评定厅法IATA AHM 913
飞机地面支持设备的基本安全要求(Basic safetyrequircmcnts for aircraftground supporl equipment)
GB/T 3t030—2014
3术语和定义
下列术语和定义适用于本文件。3.1
机场旅客摆镀车airperipassengcrbus在民用机场内往返于航站楼与停机评之间运送旅客的专用车辆。4技术要求
4.1一般要求
4.1.1摆渡车的尺寸参数应满足设计要求,总高应不大了4000mml。4.1.2摆渡车的轴荷应不超过车轴最大设计轴荷,前轴负荷率应符合G137258的规定。轮胎的承载能力应不超过轮胎最大设计载荷。4.1.3摆渡车外观质量要求如下:a)结构件的焊接应符合GB/T12467.3的规定:b)油漆涂层应符合QC/T481的规定;c)零部件的涂镀层和化学处理层应符合QC/T625的规定,4.1.4摆渡车装配质量要求如下:摆渡车各零部件的安装应牢可靠;a
摆渡车液压、气动系统的管线应排列整齐合理、连接紧固;b)
摆渡车不应有漏动、漏气、潮水的现象;c
摆渡车的标牌、标忘应安装牢固、端正、醒目、清晰,d
4.1.5摆渡车的外部照明及光信号装置安装应符合(I31785的规定。4.1.6
摆渡车的内饰材料应符含GB8410的规定。4.1.7摆渡车的安全玻璃应符合CB9656的规定。4.1.8摆渡车的防雨密封性应符合QC/T176中城市客车的规定。4.2结构要求
4.2.1车厢应有明确的驾驶区利乘客区。应在驾驶区和乘客区间采取有效的隔离措施防止旅客触及驾驳区及驾驶员。
4.2.2乘客区应有适当的且不应于扰驾驶员的照明,4.2.3乘客区应在适当部位安装扶手,4.2.4乘客区应设置足够数量带有拉手的水平杆,水平杆的高度成为1900mm~2000mm拉手间距应不大于400mm。如设置有努直杆,竖直杆间距应不小于1500mm。车门两侧竖直杆的间距可小于1500mm,应大于车门宽度100mm以[.4.2.5乘客区高度应不低于2300mm。4.2.6乘客门处地板离地高度在上下旅客时应不大于300m,中间不应有台阶。4.2.7乘客门应至少设置在车辆两侧,其数量和位置应保证旅容安全便捷上下车。4.2.8乘客门肩闭时不应伤审和妨碍旅客。所有车门应由驾驶员直接控制,也可由地面工作人员在车外打元。
4.2.9乘客门开启宽度应不小于1100tnt,高度应不小于2000m4.2.10乘客座椅宜为独立座椅,如为长条座椅,则应划分座位,每个位的宽度应不小于400mm。2
4.2.11乘客门的防夹功能应符合G13091 的规定。GB/T31030—2014
4.2.12摆渡车主要承载结构的材料应为塑性材料,按材料的最低屈服强度计算,静态应力结构安全系数应不小于3。
4.3机动性能
4.3.1摆渡车的最高车速应不低于50km/h。4.3.2摆渡车的加速性能(全油门起步加速性能)成满足设计要求。4.3.3摆渡车的行车制动距离应符介GB7258的规定,且制动过程中摆渡车的任何部位(不计入车况的部位除外)应不超过宽度为3700rm的试验通道的边缘线。4.3.4摆渡车的驻车制动性能应符合 IATA AHM 913的规定。4.3.5摆渡车的转向轻便性应符合QC/T480的规定。4.3.6摆渡车的平顺性应符合QC/T474中城市客车的规定。4.4操控要求
4.4.1操纵件、指示器及信号装置的标志应符合GB 4091的规定。4.4.2驾驶室控制面板的安装位置应便于驾驶员观察和操作。4.4.3驾驶案控制面板上应安装便于夜间操作的照明装置。4.4.4驾驶室控制面板上应安装用于指示乘客门启闭状态的指示灯或指示标识。4.4.5摆渡车应安装助力转向装置。4.5安全要求
4.5.1摆渡车的地板表面应铺设防滑材料。4.5,2摆渡车驾驶区和乘客区应至少各装备 1 个使于取用的8 kg干粉灭火器,其安改位置应有明显标识。
4.5.3摆渡车应在车体顶部至少安装1个黄色警示灯。4.5.4摆渡车如来用弹簧储能制动装置作为驻车制动时,应保证在失效状态下能快速解除制动状态,并应在明显位置注明操作方法。如需使用专用工具,这种工具应作为随车工具。4.5.5摆渡车应安装牵引装置。
4.5.6摆避车的排气管应固定可靠,排气管及其排气不应对人员和其他部件造成损伤或损坏,排气管应有双向切换装置.一侧车门开启时,应从另一侧排气,4.5.7对于配置白动变速器的摆渡车,只有当挡位处于空挡或驻车挡时,发动机才能启动,对于配置手动变速器的摆渡车:只有当挡位处卡空挡时,发动机才能启动。4.5.8电气线路距燃油箱外表面及燃油管应不少于200mm,当电气线路必须与燃油管交叉或平行布置时,应有安全指施,保证扁部电气短路打火时不会引发油管失火。4.5.9电气系统应有必要的安全保护装置,并应设置手动电源总开关。4.5.10摆渡车的燃油箱与燃油供给系统应符分GB13094中的规定。4.5.11摆避车应设置一个安全保护控制系统,当乘客门末完全关闭时,车辆应不能行走;该系统还应设置一个超越装置,当乘客门山现不能关闭的故障时,可超越此系统;该超越装置应有安全标识,并应防止意外触发。
4.5.12应在乘客区适当位置设有应急开门装置及其明显标识和操作说明,该装置应能防止意外触发。4.5.13应在乘客区各个车窗上安装固定式破窗器,以供旅客在紧急情况下不借助工具即可击破车窗;也可在车窗附近设置安全锤及其明显标识和操作说明,其数量和位置应能保证击破所有车窗,并应对其采取防瓷措施。
GB/T 31030—2014
4.5.14应在乘客区适当位置设置连通驾驶区的应急报警装置,且应对该装置进行适当防护和标识,防止旅客意外触发。
4.5.15乘客区内应设置必要的安全警示标识。4.6环保性能
4.6.1摆渡车的加速行驶车外噪声应符合GB1495的规定。4.6.2摆渡车的驾驶员耳旁噪卢卢级应不大于88dB(A)。4.6.3摆渡车以40km/h的速度句速行驶时,乘客区噪声应不大于77dI3(A)。4.6.4摆渡车的排放污染物应符合GB20891的规定。4.6.5摆渡车的等速行驶燃料消耗量应满足设计要求。可靠性
渡车在良好公路1:行驶5000km,其中空载行驶里程为2500km,满载行驶里程为2500kml,定型试验中不应出现致命故障。5试验方法
5.1一般要求
5.1.1尺寸参数测量
按GB/T12673的规定进行。
5.1.2质量参数测量
接GI/T12674的规定进行
5.1.3外观质量检查
采用目测的方法,按4.1.3的要求进行,5.1.4装配质量检查
采用月测的方法,按 4.1.4 的要求进行。5.1.5外部照明及光信号装置安装检验按(GB4785的规定进行,
5.1.6内饰材料检验
按GB8410的规定进行。
5.1.7安全玻璃检验
按GB9656的规定进行。
5.1.8防雨密封性试验
按QC/T476的规定进行:
5.2结构检查
5.2.1来用目测的方法,按4.2.14.2.3、4.2.7、4.2.8的要求进行。5.2.2采用钢卷尺测量的方法,按4.2.4~4.2.6、4.2.9,4.2.10的要求进行。5.2.3防夹功能试验按GB13094的规定进行。5.3机动性能试验
5.3.1最高车速试验
按5.7.3进行加载,按GB/T12544的规定进行试验。5.3.2加速性能试验
按5.7.3进行加载,按GB/T12543的规定进行全油门起步加速性能试验。5.3.3行车制动性能试验
按5.7.3进行加载,按GB7258的规定进行试验。5.3.4驻车制动性能试验
GB/T 31030—2014
按 5.7.3进行加载,将摆渡车置于7%的玻道[停稳后,启动驻车制动装置,观察其在5 mi内是否发生移动,正、反两个方向各进行1次。5.3.5转向轻便性试验
按GB/T6323的规定进行。
5.3.6平顺性试验
5.3.6.1试验测点
试验测试点如下:
a)驾驶员座椅;
驾驶员同侧前排座椅;
驾驶员同侧最接近后桥正上方的座椅。5.3.6.2
试验方法
按QC/T174的规定进行。
5.4操控检查
采用月测的方法,按4,1的要求进行。5.5安全检查
采用自测或钢卷尺测量的方法,按1.5的要求进行。5.6环保性能试验
5.6.1加速行驶车外噪声试验
按GB1495的规定进行。
GB/T 31030—2014
5.6.2驾驶员耳旁噪声试验
按CB7258的规定进行。
5.6.3摆渡车车内噪声试验
按GB/T18697的规定进行,
5.6.4排放污染物试验
按GB20891的规定进行
5.6.5等速行驶燃料消耗量试验
按 GB/T 12545.2的规定进行
5.7结构应力试验
5.7.1测试点选择
应按以下原则在摆渡车上选择高应力区:a)已知的高应力区:
b)根据CAE(计算机摘助分析)等计算分析发现的高应力区;c)根据设计使用经验估计的高应力区,5.7.2贴片
按 GB,T 6792 的规定进行。
试验载荷
按照摆渡车的额定载质量在摆渡车1均匀布置载荷。额定载质量按式(1)计算:M, =(P: -+ P2)X(M +M,)
式中:
额定载质量,单位为干克(kg);站位人数;
P。—座位人数;
M:——旅客质量.单位为千克(kg);M
旅客随身行李质量,单位为千克(kg)。*+ 1?
注 1:乘容区有效站立面积为从乘客区有效面积中减去可乘坐状态下座椅所占面积及座椅正前方 300 mm 区域内的面积。
注2:站位人数为摆渡车乘客区有效站立卤积内所能承载的最大旅客人数,按每平方长站立1人计算,不足1人不计。
注3:座位人数为座椅数,座椅包括固定座椅和折掩座椅。注4:旅客质量按每人75kg让算。注5:旅客随身行李质量按每人5kg计算,5.7.4静态应力
按5.7.3进行加载,加载稳定后,测试摆渡车高应力区的静态应力。6
5.7.5动态应力
5.7.5.1振动工况试验
GB/T 31030--2014
5.7.5.1.1根据静态应方试验结果或设计者关心的部位,选取测点总数的10%~20%作为动态应J测点。
5.7.5.1.2将动态应变仪.数据采集系统等牢固地固定在车I.,并采取减振措施。5.7.5.1.3接通电源,预热仪器,平衡测点。5.7.5.1.4按5.7.3进行加载,将摆渡车开至试验路段。试验路段应为良好路面,其长度应能满足采样样本的要求。
5.7.5.1.5启动摆渡车,加速到50km/h,然后稳定车速。5.7.5.1.6启动数据采集系统并开始记录,采样数据达到所需的采样长度后停止试验。5.7.5.2制动工况试验
按5.3.3的方法进行行车制动战验,H试验步骤参照5.7.5.1进行,5.7.6试验结果处理
应力值按式(2)计算:
α=EXe
式中:
·应力值,单位为兆帕(MPa);
E一所测材料的弹性模量,单位为兆帕(MPa):应变值。
5.8可靠性试验
按GB/T12678的规定进行可靠性试验,按QC/T900的规定进行故障判定。在可靠性试验期间,每行驶200 km 应进行下列例行操作:a)左,右最大转弯各10 欲;
b)紧急制动4次;
c)所有乘客门开关各 10 次;
d)空气悬架系统升降 80次。
6检验规测
6.1检验分类
摆渡车检验分出厂检验和定型试验。6.2
,出厂检验
6.2.1摆渡车出厂应逐辆进行检验,经质量检验部门检验合格并签署产品合格证书。6.2.2出厂检验项日应符合表1的规定。6.2.3出厂检验中若有一项不符合规定,则该产品不合格:6.3定型试验
6.3.1有下列情况之一时应进行定型试验:(2)
GB/T 31030-2014
新摆渡车定型时;
停产1年以上恢复生产时
摆渡车的设计、艺和材料的改变,可能影响摆渡车性能时;d)出厂检验结果与上次定型试验结果相比有较大差距时:c)国家质量监督部门提出要求时。定型试验项日应符合表1的规定。6.3.2
定型试验的样车为 1辆。
表1出厂检验和定型试验
检验项
检验内容
尺寸参数
质量参数
外观质量
装配质量
外部照明及光信号装管安装
内饰材料
安全玻璃
防密封性
结构检查
最高车速
加速性能
行车制动性能
驻车制动性能
转向轻便性免费标准bzxz.net
平顺性
操控检查
安全检征
加速行数车外噪声
驾驶员旁噪声
摆渡乍车内噪声
排放污染物
等速行驶燃料消耗量
结构应力
可靠作
注:“^”表示包括该项目;\
7标牌、标志及使用说明书
7.1标牌
出广检验
“表示不包括该月。
撰渡车的标牌应固定在明显位置,标牌上应至少标示:8
定型试验
本标摊章条号
技术要求
试验方法
公司名称;
产品名称和型号;
外廓尺寸;
底盘号;
底盘发动机号;
整备质量:
g)最大载客人数;
h)最高车速;
出厂编号;
出厂日期。
轮胎气压
在摆渡车上应标出充气轮胎规定的气压。2安全标识
在摆渡车上应标记出有潜在危险的安全标识。俊后说明节
使用说书应符合GB/T 9969的规定。8
包装、运輪,贮存
包装箱内应放置随机文件,应包括:GB/T31030—2014
产品合格证(其基本原则、主要内容及编制要求应符合GB/T14436的规定):产品使用说明书;
一产品零件图册;
主要配套件的合格证、使用说明书等;一装箱清单;
-—随车备件、随车工具清单。
8.2运输
摆渡车在铁路(或水路)运输时应以自驶或拖拽方式上下车(船),如必须用吊装方式装卸时应使用防止损伤产品的专用吊具。
8.3购存
摆渡车长期存放时,应将冷却液和燃油放尽,切断电源,锁闭车门、窗,放置于通风、防潮并按产品使用说明书的规定进行定期保养,9
