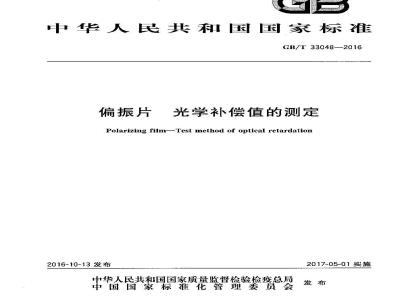

ICS 71.080.99
中华人民共和国国家标准
GB/T33048—2016
偏振片
光学补偿值的测定
Polarizing film--Test method of optical retardation2016-10-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-05-01实施
本标准按照GB/T1.1--2009给的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国光学功能薄膜材料标化技术委员会（SAC/TC431)归口。本标准起草单位：深圳市盛波光电科技有限公司本标准主要起草人：邱韶华、陈敏、钟伟宏、苏丹、仲伟虹、钱琨，正军。GB/T33048—2016
1范围
编振片
光学补偿值的测定
本标准规定了偏振片用补偿膜的补偿值的测试方法。GB/T33048--2016
本标谁适用于单层光学补偿膜的测试，也适用于贴有补偿膜的偏振片的补偿值的测试。2术语和定义
下列术语和定义适用丁本文件。2.1
补偿值
retardation
光线通过具有双折射特性材料时，产生的寻常光与非寻常光传输速度差异所导致的两种光登加形成的位相差。
平面内补偿值
in-plane retardation
乎面内获得的位相差补偿。
Rc=(n,n,)d
式中，
膜平面内慢轴方间上的折射率；膜平面内快轴方向上的折射率；一膜的厚度，单位为纳米(nm）。厚度杯偿值
thickness retardation
厚度方向获得的位相差补偿。www.bzxz.net
n。…膜面内慢轴方阅上的折射率ny
膜平面内快轴方向L的折射率；
膜厚度方间工的折射率；
膜的厚度，单位为纳米（nm）。寻常光
ordinary light
遵从折射定律的传输光。
3十龙：
TYKAONKAca
GB/T 33048-2016
非导常光extraordinary light
不遵从折射定律的传输光。
3测试设备
相位差测量仪，由光源、起偏系统、样品台、检偏系统、受光元件组成。光源：白色光源，如卤素灯。
波长范围：400nm~800hm,精度要求：0.5nm，起偏器、检偏器转动精度要求：0.1°。旋转平台：倾斜角度：50°～50°（精度：0.1）；回转角度：一180°～180（精度：0.1\）。测试设备结构如图1：
说明：
白色光源；
-起懈系统！
·固定样品台测试Re低用：
检偏系统：
变光元件：
楚转样品台,测试 Rth 值用，
测试原理
测试原理如下：
图1测试原理示意图
a）光由光源发出，先通过起偏系统形成线偏光，b）线偏光投向补测物品，形成线偏光或圆编光或圆偏光；b)形成的新光再通过检偏系统投间受光无件，出受光光件测定接收光的强度：c
测试过程中通过马达控制起偏系统及检偏系统中偏光子的旋转角度，由软件系统自动记录下TYKAONiKAca
GB/T 33048—2016
角度与光强的变化关系，利用偏振系统数学算法间接推算出待测物品的位相差值：5试样制备
样品裁切成40 mm×30 mm大小,样品的两侧表面应平整且采行,无灰、气泡、顶伤、划痕、条纹等肉眼可见的缺陷，样品厚度应不超过2.5mm。6测试环境
测试环境温度为23℃士2℃，相对瀛度为65%士15%。7测试步骤
7.1先不放入待测物，逛行光路调整，使得起偏器与检偏器主轴方位角均为0°7.2放入待测样品，便测试点与系统的轴线在同--水平线,样品的长边与仪器样品台的基准边平·行,好。
7.3使检偏器主轴方位角为0°,起偏器主轴方位角为 45°,测试400 nm~800 nm范围内的光强值。7.4使捡偏器与起偏器主轴方位角均为 45°,此时两者的主轴方向平行,测试 400 nm～800 nm 范围内的光强值。
7.5使检偏器主轴方位角为135°,起偏器主轴方位角为 45°,此时两者的主轴方问查交,测试100 nm~800nm范围内的光强值。
8结果的计算与表述
计算公式见式（1)。
[I Q U Vr =MraMsMlI, Q,U.V.
式中．
lIQuvJ?
1I, Q. U, V.J\
起偏器的米勒矩阵；
检偏器的米勒矩阵；
待测物的米勒矩阵；
出射光的米勒矩阵；
自然光的米勒矩阵，其值为1,[1000Tcos2
cos261
sin201
cos292
cos*201
cos26:sin28.
cas282
cos*222
co8202sin202
sin201
cos28,sin28,
sin*281
sin282
cos28gsin20
KAONIKAca
GB/T33048—2016
cos*28, + sin?29,coso
cos28agin28,(l—cos8)
cos26,sin28,(1—coso)
sin2essing
sin28cos\28cosg
cos283sind
—sin20,sin)
cos2essing
将MpI、Mpa、Ms代人式(1),可得出射光强的计算公式，见式(2)。[2cos*(8, 8.) (1 cosb)co529tcos28, +2(1 — cos0)cos20:c0s2(8s 81 -8,)]式中：
测试光强；
人射光强；
起偏器的主轴方位角：
检偏器的主轴方位角；
待测物的主轴方位角；
待测物引起的光程差。
测试结果以纳米(nm)表示的位相差值出式(3)计算。R
式中：
位相差值
--光波长。
每次测试三个点，平行测试三次。9测试报告
测试报告应包含以下内容：
祥品来源；
测试项目名称
环境条件；
测试日期；
一测试设备；
测试结果；
测试人。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
