ICS 53.040.20

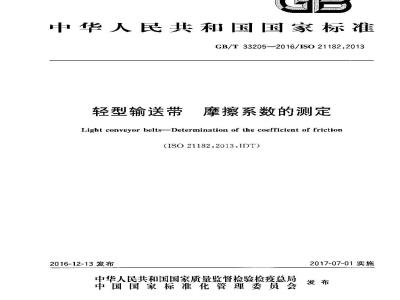

中华人民共和国国家标准
GB/T 33205--2016/ISO 21182:2013轻型输送带
摩擦系数的测定
Light conveyor belts--Deterrnination of the coefficient of friction(ISO 21182:2013,IDT)
2016-12-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-07-01实施
样标准按照GB/T1.1一2009给山的规则起草GB/T 33205—2016/ISO 21182:2013本标准使用翻译法等同采用IS()21182:2013《轻型输送带摩擦系数的测定》（英文版）：与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T3505—2009产品几何技术规范（GPS）表面结构轮娜法术语、定义及表面结椅
参数(ISO 4287:1997,IDT)
金第1部分：拉力和（或）压力试验机测力系统GB/T16825.12008静力单轴试验机的检验的验与校雅（IS07500-1：2004，IDT)GB/I306912011输送带试验环境和状态调节时间（1S018573：2012，IDT）---HG/T4601.1---2014轻型输送带第1部分：基本性能及成用（IS021183-1：2005,IDT)木标滩中中国石油和化学工业联合会提册，本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。本标准起草单位：青岛新干线技术咨面有限公司，青岛科技大学，本标推主要起草人：辛永录、吕咸林、孙立水、卡伟。GB/T 33205--2016/ISO 21182:2013引言
轻型输送惜的摩擦系数必须根期选择的参考材料从两个不同的方面考虑。·方面是下覆盖层的摩擦，实际上这并不是关键所在，因为这个值相当低，无论用的是钢质还是木质的试验台，在大多数情况下摔搽系数都在0.2～0.3的范围内。与之相反，由于实际应用的不同，上爱盖层摩擦系数值的范围很广。为实现其实际应用的功能，叫对材料本身以及节表面形式进行改进，但测定其摩擦系数的程序都是相同的。因此，选择钢板这一折巾物质。它的主要特点是表面处理的可重复性以及与各种带表面发生摩擦行为的不严格性。本标准充许对各种输送带进行比较，以取得间靠的结论作为参考。当买方在选择适用于特定用途的输送带时，本标谁提供一定的指导和帮助。根据本标谁进行的试验只适用下动态摩擦系数(μn)小于或等于1,0以及静态摩擦系数(us)小于或等于1.5的输送带，更高的数值表明其混合了摩擦，粘介、变形以及其他影响因索，特别是在表面粗糙的情祝下不适合逃行本试验。使用标准化的金属试验板逃行测试的目的主要是比较不同的轻型输送带的摩擦系数：在实际情况下获得的数值总是取决于摩搽的对象。为确定这些影响，如果需要可以选择不同的摩搽对象代替试验板。这一点在试验报告中提到。-TYKAONIKAca
1范围
GB/T33205—2016/ISO21182:2013轻型输送带摩擦系数的测定
本标准规定「测定1S021183-1所述轻型输送带的动态和静态摩擦系数的试验方法。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用丁本文件。ISO 3574商品级和冲压级冷轧碳素钢薄板(Cold-reduced carbon steel shcet of commcrcial anddrawing qualitics)
ISO4287产品儿何技术规范（GPS）表面结构：轮敷法术语、定义及表面结构参数[Geornetrical Product Specifications(GPS) Surlace texture: Profile mcthod-Tcrms,definitiuns andsurface texture purametetsl
ISO7500-1金属材料静力单轴试验机的检验第1部分：拉力/力试验机测力系统的检验与校准(Mctallic matcrials--Vcrification of static uniaxial testing machines—Pari 1: Tension/compres-sion testing machincs Vcrification and calihratian af the force-measuring system)IS0 18573 输送带试验环境和状态调节时间(Conveyor belts一Test atmospheres and condi-tioning periods)
ISO 21183-1轻型输送带第1部分：基本性能及成用（Ligh conveyor bcltsPart 1,Principalcharactcristics and applications)3术语和定义
下列术语和定义适用于本文件。3.1
动态魔擦系数
dynamic coefficient of friction系数通过下式表达：
式中：
滑动摩擦中的动态摩擦力；
法间力。
静态摩擦系数
static coefficient of friction系数通过下式表达：
TYKAONIKAca
GB/T 33205—2016/ISO 21182:2013式巾：
Fs—静态摩擦力,静态阻力分离力);Fn—…法间力。
4原理
4.1动态摩擦系数
将从全厚度输送带纵间或横问切取的一个试样在试验台上夹紧。受到法向力的金属试验板以规定速度在试样上移动。然后通过动态摩擦力(F,)和法向力(F~)计算确定u>的值，4.2静态摩擦系数
金属试验板受到如4.1所示的法向力。此外，试验板还受到由规定速度的机械运动产牛的拉力。然后通过静态摩擦力(Fs)和法向力(F)计算确定μs的。5仪器（见图2)
5.1试验台,应在 F面夹紧试样。5.2金属试验板（见图3），其尺寸如下：厚度:0.8 mm;
宽度：（76±0.5）mm；
-长度：152mm
---*·测试区域：(76±0.5)mm×(131.5±0.5)mm=(100±1)cm。试验板应为ISO3574规定的CR1型钢制成，硬度介于HRB 60和HRB 70之间，根据ISO4287，表面经研磨后耕糙度 Ra 介丁 0.9 μm~l.,3 μm 之问。为表面会因试样磨损发牛变化，所以金属试验板最多使用50次后需要进行更换，但使用时间最长不能超过一天。
因为试验板会尘锈，所以应将其原包装置于干燥处，直至第一次使用。人工搬运试验板时应戴上干净的棉于套，并月只接触试验板的边缘。5.3重物,应能在金属试验板上产生 50 N去1 V的法向力,应由密度为7.85 g/cm2的钢制成且其尺寸如下：
长度：(120±0.2）mm
宽度：(75±0.2)mm;
.商度.（71±0.2）mm。
5.4摩擦力测量装置
5.4.1 测力传感器,最大量程为 100 N,测力系统应按照IS07500-1规定的3级或更高级（例如2级）。5.4.2用于记录测力传感器信号的记录仪，5.5拉力机，例如拉伸试验机，在试样与金属试验板之间产生统一的相对运动，5.6改向轮，直径为40 mm~50mm,有球轴承，以确保顺利运转。5.7牵引索，与动面平行且弹性低例如,可用直径大约1 mm的钢丝绳。6试样
6.1试样材料
试样应是新的，未使用过的，但应在制成五天后进行试验。试样应免于污染和表面损伤2
KAONIKAca
6.2试样的数景和尺寸
GB/T 33205--2016/IS0 21182:2013三个试样应从全厚度输送带的纵向[见图1a)|和/或横向[见图1b)]切取。单位为毫米
说明：
带觉。
在纵向上裁取试样的分布
b）在向上裁取试样的分布
图1试样裁取的分布
如果带的两面都需要进行试验，应相应的增加试样。试样应为600mm长×100mm宽。
每个试样仪被使用-次。
6.3状态调节
试验前试样按照IS）18573舰定的环境B进行至少24h的状态调节。1o0下载标准就来标准下载网
KAONiKAca
GB/T33205-—2016/ISO21182:2013说明：
测力传感器；
改间轮；
一试验乎台；
4试样；
一金属试验板：
6重物,
7-—夹持器；
牵吲索。
图2摩擦试验仪器
KAOiKAca
7程序
图 3 金腐试验板
GB/T 33205—2016/IS0 21182:2013单位为毫来
试验案的温度及相对湿度应与ISO18573规定的环境B相一致。在纵向和横向调整试验台(5,1)的水平位置。将试样在试验台上夹紧。
目谢检查金属试验板（5.2)没有生锈。将牵引索(5.7)连接到试验板[,并将重物(5,3)放到试验板上。如果测量动态摩擦系数μn，将拉力机的速度调至(1000土20）mm/min，除此以外，若拉力机的最商速度低于 1 000 mm/min，t降低拉力速度，但不能低于(500士20)mm/rnin。确保运动的路径为300 mm。
如果测量静态库擦系数μs，将拉力机的速度调至（100士10)mm/min。试验板开始移动时就停止测量。
8计算与结果表示
8.1动态摩擦+μp
最好是按照ISO6133-\取中值作为。采用最后200 mm运动路径中记录的值，E
式中：
动态摩擦力的中值；
法间力。
KAoNiKAca
GB/T33205—2016/1S021182:20138.2静态摩擦·s
·个峰值代表s：
对卡静态摩擦系数，图上的第
戏中：
Fs---静态摩擦力(分离力);
FN法向力，
8.3s（力/路径图)的记录图示例如果记录图给出如图4所示的蜂值，力F。可很容易读出，进而计算出产s值，如果曲线图如图5所示，让值可通过 P 点(曲线开始偏离初始直线)的力 F。来确定。r
说明：
X——拉力机的路径；
Y—。
，试验板移动的起点。
图4有峰值力的：记录曲线图典型示例6
KAONiKAca
说明：
拉机的路径
一力。
试验板移动的起点。
9试验报告
GB/T 33205--2016/ISO 21182:2013图5无峰值力的s非典型曲线图示例试验报告应包括下列内容：
每个测量值(圆整到小数点后两位)：算术平均值(圆整到小数点后两位)；b)
试验输送带的完整标记和生产日期；提及本标准进行试验（以及其他偏离标准试验的情况）；试验室温度和相对避度：
状态调节时间；
金属试验板的标记和生产厂家；如果适用，用作代替金属试验板的材料；如果试验速度不是 1 000 mm/min,测定up 值采用的试验速度;上覆盖层和下覆盖层的单独值；试验日期。
GB/T 33205--2016/IS0 21182:2013参考文
I11IS0 6133 Rubber and plasticsAnalysis of multi-peak traces obtained in determinationsof tear strength and adhesion strength
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
