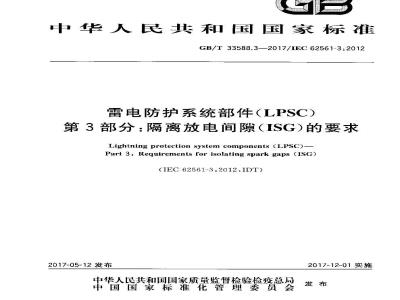

标准内容
ICS91.120.40
中华人民共和国国家标准
GB/T 33588.3—2017/IEC 62561-3:2012雷电防护系统部件（LPSC）
第3部分：隔离放电间隙（ISG）的要求Lightning protection system components (LPSC)-Part 3: Requirements for isolating spark gaps (ISG)(IEC 62561-3:2012,IDT)
2017-05-12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施
1范围
规范性引用文件
3术语和定义
一般要求
环境要求
使用说明书
雷电流承载能力
额定冲击改电电压要求
额定耐受电压要求
绝缘电
抗紫外线性能
6试验方法
6.1一般试验要求
电气试验
标识试验
电磁兼容性（EMC)
试验报告的结构及内容
-般要求
报告标识
试品说明
标准和参考文献
试验程序
试验设备说明
测量仪器说明
8.8记录的结果和参数
8.9合格/不合格的声明·
附录A（规范性附录）
附录B（观范性附录）
环境影响试验
试验流程图
CB/T33588.3—2017/IEC62561-3.2012GB/T 33588.3—2017/1EC 62561-3:2012参考文献
雷电冲击电流（Imp）盈数
试验流程图
... 10
-TTKAONiKAca
GI3/T33588《雷电防护系统部件（LPSC）》分为7个部分：第1部分：连接件的要求，
一第2部分：导体和接地极的要求；第3部分：隔离放电间(ISG)的要求：一第1部分：导体紧固件的要求；·第5部分：接地极检测箱和接地极密封件的要求，.…第6部分雷击计数器LSC)的要求，.…第7部分：接地降阻材料的要求。本部分为GB/T33588的第3部介
本部分按照GB/II.1：2009给出的规则起草。GB/T 33588.3—2017/IEC62561-3:2012本部分使用翻译法等同采用IEC62561-3:2012《凿电防护系统部件（LPSC）第3部分：隔离放电间隙(ISG)的要求》。
与本部分中规范性引用的国际文件有：-致性对应关系的我国文件如下：-GB/T21714.1—2015雷电防护第1部分：总则(IEC62305-1:2010,IDT)-GB/T33588.1—2017雷电防护系统部件（1.PSC）第1部分：连接件的要求（IEC62561-1，2012,IDT)
本部分对IEC62561-3:2012做了下列编辑性修改：删除了范围中的“交流和流铁路系统的铁轨接地极”，请注意本文件的某些内容可能涉及专利。本文件的发布机构不承扣识别这些专利的责任。本部分由全国雷电防护标准化技术委员会（SAC/TC258)提出并归[T。本部分起草单位：合肥航太电物理技术有限公司、中山市新立防雷科技有限公司、安徽省防雷中心，武汉大学电气工程学院、广东省防凿中心泰兴市威特新材料科技有限公司、天津市中力防雷技术有限公司、东莞市新铂徕电子有限公司。本部分主要起草人：张松、司晓亮、马立、十凯、李瀚、曾阳斌、周红伟、商志、曾献吕，E
YKAoNiAca
GB/T33588.3—2017/IEC62561-3.2012引
GB/T33588的本部分涉及根据IEC62305系列标准设计和安装的需电防护系统（LPS)所采用的雷电防护系统部件(LPSC)的要求和试验-TTKAONiKAca
1范围
CB/T 33588.3--2017/IEC62561-3:2012雷电防护系统部件（LPSC）
第3部分：隔离放电间隙（ISG)的要求GI3/T33588的本部分规定了需电防护系统的隔离放电间隙(ISG)的要求和试验ISG可用丁雷电防护系统对附近的其他金属设施之间的间接等电位连接。出下功能原因，该处不允许接等电位连接。
典型应用包括！下列设施的连接：电力设施的接地系统；
电倍系统的接地系统：
电压启动的接地故障断路器的辅助接地极：实验案测量接地极；
带阴极保护和杂散电流系统的装置，低压架空电缆的用户进线杆；
跨接在管道的绝缘法兰盘或绝缘接头两端。本部分不包括有续流产生的应用场合，注：盂电防护系统部件（I.PSC)同伴可以运用在危险环境中，如燥炸火火危险环境，刘安装在此类环境中的部件宜提出适当的癫外要求。
2规范性引用文件
下列文件对十本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2423.18-2012环境试验第2部分：试验方法试验Kb：盐雾，交变（氣化钠游微)（IEC60068-2-52: 1996, HDI)
G13/T 97892008金属和其他无机镀层常凝露条件下的二氧化硫腐蚀试验（IS0 69881985.D1)
IS0 6957:1988铜合金抗应力腐蚀的氨薰试验(Copper alloys-Ammonia test for stress corrosion resistance)
IEC61643-11低压电涌保护器（SP1）第11部分：低压电源系统的电涌保护器性能要求和试验方法(Low-voltage surge protctive deviccs--Part ll: Surge protective devices conncctcd to low-voliage power systemsRequiremcnts and test mcthods)IEC 62561-1嘴电防护系统部件（LPSC）第1部分：连接件的要求［1.ightning Protcctiunsystem components (LPSC)-Part l: Requirements for conncction cumponentslIEC 62305-1 雷电防护 第 1 部分:总则(Protcction against lightning-Parl 1：General princi-ples)
3术语和定义
下列术语和定义适用于本文件。1
KAOiKAca
GB/T 33588.3—2017/IEC 62561-3:20123.1
isolating spark gap
隔离放电间隙
用以隔离金属装置间导电性的,具有一定放电距的部件。注：击时，装置出于敬取效应，可瞬间导通。3.2
sparkover voltage
放电电压
ISG 电极间击穿放电前承受的最高电压。3.3
耐受电压
withstand voltage
耐压试验中，能耐受特楚的击穿放电次数的试验电压值3.4
工频耐受电压power freguency withstand voltage作指定条件的试验中，在规定时间内ISG可耐受的正弦工频电压的有效值。3.5
直流耐受电压Www.bzxZ.net
DC withstand voltage
在指定条件的试验中,在规定时间内ISG可耐受的直流电压。3.6
rated withstand voltage
定耐受电压
制造商声称的、表征ISG 离特的耐受电压：3.7
额定工频耐受电压
rated power frequency withstand yoltageUwAr:
制造商声称的，,表征ISG隔离特性的工频耐受电压。3.8
额定直流耐受电压
rated DC withstand voltage
制造商声称的、表征ISG隔离特性的直流耐受电压。3.9
冲击放电电压
impulse sparkover voltage
用于ISG放电特性分类的,1.2/50 ts波形冲击放电的政电电压。3.10
额定冲击电电压
ratcd impulse sparkover voltage制造商声称的ISG冲击放电电压。3.11
绝缘电阻
isolation resistance
ISG两端金属电极之间的电阻：
雷电冲击电流
lighining impulse eurrent
用于 IS分类的冲击电流
注：流考虑五个参数，即冲击电流的峰值，电量、持续时间、比能鼠，以及上升率，2
TYKAONiKAca
4分级
GB/T 33588.3—2017/IEC 62561-3;2012根据 ISG 耐受雷电流的能力,如表 1 所示 ISG分为下列 5 级：a）重载为H级；
b）正常负载为N级；
c）轻裁分为11.级、2L级、3L级。5要求
5.1一般要求
ISG的设计应保证，当按照制造商的产品说明书进行安装时，产品性能应稳定、可靠，不会对人员和周围设备造成危害。
5.2环境要求
ISG应能在：般工作环境下可靠地运行。对于室外安装应提供一层玻璃釉陶瓷或其他抗紫外线，抗腐蚀材料构成的保护层。
5.3使用说明书
ISG制造商应在产品资料中提供适当说明，以保证安装人员能够以适当和安全的方式选择和安装ISG
使用说明至少成包含下列信息：分类和需电流承载能力（Ip）；额定耐受电压
额定冲击放电电压（U.m），
额定T频耐受电压(UwAc）;
额定直流耐受电压（UJwDc）：
…一安装位署下的装配说明（如巢对功能至关重要）；-用于安装仁不属于 ISG的一部分的连接件。核查资料.检查符合性。
5.4雷电流承载能力
ISG应具有衍合试验要求的雷电流承载能力，根据制造商按第4章市称的ISG类型，按第6章检查符介性。5额定冲击放电电压要求
试验中，IS应在该电压下被击穿放电。电流试验前后，ISG的放电特性间能会山现变化。这一变化应在制造商所给定的额定冲击放电电压的范围之内。
5.6额定耐受电压要求
5.6.1额定直流耐受电压要求
试验中，即使在雷电流试验之后，ISG不应在该直流电乐值下放电。3
-TTKAONiKAca
CB/T 33588.3—2017/IEC 62561-3:20125.6.2额定交流耐受电压要求
试验中，即使在雷电流试验之后，ISG不应在该交流电压值下放电。5.7绝缘电阻
齿电流试验之前，绝缘电阻应高于100Ma；需电流试验之后，绝缘电阻应不小于500kn，按6,2.1检危符合性。
5.8标识
ISG 应率少有以下标识：
a）制造商或供应商的名称或商标；b）部件号：
）根据第1章进行的分级，
当实际情况不允许时，b)规定的标识可在最小包装上提供。标识应耐久消晰。按6.3检查符合性。
注：标识可采川模印、压印、雕刻、不干胶印刷标签或移印等，5.9抗紫外线性能
ISG外壳应采用材料供应商指定的抗紫外线材料制造。核查资料检查符合性。
6试验方法
6.1般试验要求
术部分规定的试验均为型式试验,试验流程见附录 I3。除非另有规定，试验时根据制造商或供应商的安装说明按正常使用情况组装和安装试品。除非另有规定，个试品为一组进行试验所有试验都通过时才符合要求。如果仅有一个试品由于红装或制造缺陷导致试验失败，该试验和所有可能影响该试验结果的前面的试验应重复进行。后续试验应在另组试品上按规定的次序进行，所有试品都应符合要求。
.---如果IS℃的设计1包含整体连接部件，那么应按EC62561-1的测试序法，使用本部分表1寸适当的寄电冲击电流进行测试，委托方提交试品时，可额外提供组试品。当某一试品试验失败时，测试机构可直接使用额外提供的该组试品进行测试，并仪在试品再次试验失败时判短不合格。如果委托方末同时提供额外试品，-个试品试验失败则判定为不合格。在ISC试验之前和夹真装配巾，底采取适当的保护据施，确保外壳不会受到环境影响。注：如按“另有规定”进行的试验，非本文件规定的型式试验。！！6.2电气试验
6.2.1绝缘电阻
该试验在0.5倍额定直流耐受电压下逃行最高500V。[编老江。
KAOIKAca
应在施加试验电压30s后测量电阻如果电阻等于或大于100 Mα,则视为试品通过试验。6.2.2耐受电压
6.2.2.1般要求
额定耐受电压应根据制造商按3.6的声称值进行试验。6.2.2.2工频耐受电压
6,2,2,2.1一般试验要求
GB/T 33588.3-2017/IEC 62561-3:2012通过在1SG端子处施加交流电压进行额定工频耐受电压试验。交流电压的标称频率为50Hz或60Hz.以100V/s的上升率持续增加，直至达到制造商所声称的有效值.并保持（60士1)s。电源的预期短路电流最小值可限制为5mA，ISG没有击穿放电，漏电流不超过1mA。6.2.2.2.2合格判定标准
如果试件外壳上没有裂纹或击穿的痕迹出现，视为通过试验。6.2.2.3直流耐受电压
6.2.2.3.1一般试验要求
通过在ISG端了处施加直流电压进行额定直流耐受电压试验，直流电压应以100V/s的E升率持续增加，直至达到制造商所声称的值，并保待（60土1)s，电源的预期短路电流最小值可限制为5mA，ISG没有击穿放电.漏电流不超过1mA，6.2.2.3,2合格判定标准
如果试件外壳1没有裂纹或击穿的痕迹出现，视为通过试验。6.2.3额定冲击放电试验
6.2.3.1般试验要求
应在ISG端了处施加1.2/50μs冲击电压，电压峰值为制造商声称值。试验分别施加5次止极性冲击和5次负极性冲击。ISG应在每次冲击时击穿电，6.2.3.2合格判定标准
如果试件外壳没有裂纹或击穿的痕迹出现，且每次试验都发生击穿放电，则视为通过试验。6,2.4需电冲击电流
6.2.4.1一般试验要求
完成6.2.3以及根据附录A完成坏境影响试验后，试品应在试验电流为0.51.下进行预实验，然后在ISG冷却到坏境温度后进行电流为I的第二次试验。通过试品的冲击放电电流山电流峰值「im、电荷Q和单位能量W/R定义，冲击电流应无过零震荡，并在50μs内达到Iim。电荷Q的传递应发生在5ms之内，传递的单位能量W/R应在5ms内耗救。
GB/T 33588.3—2017/1EC 62561-3:2012相关参数见衣1。
注；基于克罗巴（crowbar)控制模式的冲山电流发生器是满足本文件对冲击电流婴求的一种选择。\）表1
雷电冲击电流(Im)参数
注：参数来户 IEC 62305-1 和 IEC: 61643-11。Tirie
kA±10%
kl/±35%
注：当电在电弧中流动时会产生冲击波，电峰值和上升率决症冲市的猛裂程度。上升速度越快，程度越猫烈。通常冲击波会对周围物件造成破坏,例如 ISG 外壳。6.2.4.2合格判定标准
如果试件外壳上没有裂纹或击穿的迹山现，视为通过试验。需电流试验后,试验应按 6.2.5,6.2.6 和 6.2.7 进行。6.2.5绝缘电阻
应按6.2.1要求进行试验并记录绝缘电阻：如果绝缘电阻值等于或人于500 1:2,视为通过试验，6.2.6耐受电压
按 6.2.2 重复试验。
6,2.7额定冲击放电电压
按 6.2.3重复试验。
6.3标识试验
6.3.1一般试验要求
日视捡，并用-块浸水的布用手擦15s，再用一块浸湿浓度不低于85※的止已烷落剂（n-hexane）的布用于擦15s：
注；模印,压印或刻制成的标识不适月该战验。6.3.2合格判定标准
试验后标识仍清晰可见，
7电磁兼容性（EMC)
本部分针对的产品在正常使用中不涉及电磁兼容问题2）编者法。
8试验报告的结构及内容
8.1一般要求
GB/T 33588.3—2017/IEC 62561-3:2012条款规定了测试机构试验报先的-般要求，促使测试机构在编制试验报告时遵循消晰、完整的流程。
测试机构的试验结果应在报告中准确、清楚和观地体现，确保符合试验方法的所有要求。试验报告包括所有对解释试验结果必需的信息和采用的试验方法要求的信息。应特别注意报告的编排，尤其是试验数据的表达方式应易于读者现解，应仔细地为每项完的试验设计专门的报告格式，但标题应按以下规定子以规范，每份报告至少包含8.2~8.9中的信息。8.2报告标识
a）报告的标愿或主题，
測试批构的务称、地址和电半挪件惑电话号码：当试验在指定测试机构之外的分包测试机构中完成时，分包测试机构的名称，地址和电子邮件或电话号码；
d）试验报告唯性识别号码（或序列号)；委托方的名称和地址；
报告应标明页数和总页数；
签发报告的\期；
进行试验的日期；
试验报告应有测试人员、报告编制人、技术负责人签字，并加盖机构公竟i
试品说明
试品名称：
试品和(或)试验附件的详细名称和明确标碘：试品和(或)试验附件的特性和状态；e
抽样程序（如适用）；
试品的接收日期；
照片、图纸或其他图像文件：
8.4标准和参考文献
参照的试验标准号和该标准的发布日期；a)
b）其他相关文件其日期。
8.5试验程序
试验程序说明；
b）任何违背、增加或捌除参照标准规定的理由；c）其他与特定试验相关的信息，如环境条件；试验装署的设置；
试品在测试区的位置和所采用的测量技术。e
