ICS 91.120.40

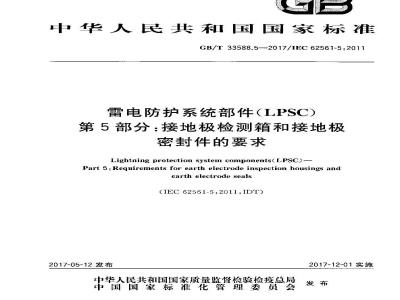

中华人民共和国国家标准
GB/T 33588.5--2017/IEC 62561-5 :2011雷电防护系统部件（LPSC）
第5部分：接地极检测箱和接地极密封件的要求
Lightning protection system components(LPSC)-Part 5 Reguirements for earth electrode inspection housings andearth electrode seais
(IEC 62561-5:2011,IDT)
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会免费标准bzxz.net
2017-12-01实施
GB/T 33588.5—2017/IEC 62561-5:2011引
规范性引用文件
术语和定义
一般要求
使用说明书
接地极检测箱
接地极密封件
试验方法
一般试验要求
接地极检测箱
接地极密封件试验
5.4标认试验
6电磁兼容性(EMC)
试验报告的结构和内容
一般要求
报告标识
试喆说明
标准和参考文献
试验程序
试验设备说明
记录的结果和参数
参考文献
加载试验布置图
图2密封试验布置图
GB/T33588《雷电防护系统部件（I.PSC)》分为7个部分：第1部分：连接件的要求；
第2部分：导体和接地极的要求；第3部分：隔离放电间隙(ISG)的要求；第4部分:导体紧固件的要求；
第5部分：接地极检测箱和接地极密封件的要求：第6部分：雷击计数器(LSC)的要求：第7部分：接地降阻材料的要求。本部分为GB/T33588的第5部分。本部分按照GB/T 1.1—2009给出的规则起草。GB/T 33588.5—2017/IEC 62561-5:2011本部分使用翻译法等同采用1EC62561-5：2011《需电防护系统部件（1.PSC）第5部分：接地极检测箱和接地极密封件的要求》。与术部分中规范性引用的国际文件有一致性对应关系的我国文件如下：-GB/T21714.3—2015雷电防护第3部分：建筑物的物理摄坏和生命危险（1EC62305-3：2010）
GB/T217142015（所有部分）需电防拟1F062305：2010（所有部分）请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。部分由全国雷电防护标雅化技术委员会(SAC/TC258)提出并归[I。本部分起草单位：天津市中力防需技术有限公司、东莞市华炜雷电防护设备有限公司、中国标准化会，
本部分主要起草人：孙魏魏、王艳、张远鹏、姚喜梅。rKAoNiAca
GB/T33588.5—2017/IEC62561-5:2011引
GB/T33588的本部分涉及根据IEC62305系列标准设计和安装的雷电防护系统（LPS)所采用的雷电防护系统部件(LPSC)的要求和试验。-TTKAONiKAca
1范围
GB/T 33588.5—2017/IEC62561-5:2011雷电防护系统部件（LPSC
第5部分：接地极检测箱和接地极密封件的要求
GB/T33588的本部分规定了雷电防护系统部件（LPSC)的要求和试验为：接地极捡测箱（端子箱）；
接地极密封件。
接地极检测箱和接地极密封件也适用于危险环境中，安装于此条作下的部件要考虑必要的附如要求。
注：不同的茶件和试验流程都已在EN124和EN1253-1中给出。2规范性引用文件
下列文件对于本文件的应用是必不川少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注月期的引用文件，其最新版本（包括所有的修改单）适用于本文件，IEC 62305（所有部分）雷电防护(Protection against lightning）IEc62305-3凿电防护第3部分：建筑物的物埋损坏和生命危险（Protectionagainstlighining Part 3:Physical damage to structures and life hazard)3术语和定义
下列术语和定义适用于本文作。3.1
earth elecirude inspecliun housing接地极检测箱
由金属或能金属的箱体和可移动的箱盖组成的箱子，箱内是用于检测和（或）试验的下线与接地极的连接端子或断接卡。
接地极密封件
earth electrode seal
接地极在穿过建筑物基础时做的防水密封装置，防止地下水逃人建筑物。4要求
4.1 一般要求
所有接地极检测箱和接地极案封件应保证在正常使用情况下具有可靠性，对人和周围环境不产生抢害，
材料的选择取决于材料自身特性和特殊使用场合的要求，KAONIKAca
GB/T 33588.5--2017/IEC 62561-5:20114,2使用说明书
接地极检测箱及接地极封作的制造商或供应商应提供充分的信息，保证安装者能够用合理且安全的方法逊行选择和安装，以符合IEC62305-3的要求。核查资料.检查符合性。
4.3接地极检测箱
接地极检测箱内的空间应能够满足连接接地极的连接件的装卸要求，并能够完全地包覆住接地弓下线和接地极的连接部分。检测箱安装完成后，其箱盖必须能够闭合严密，保障接极及其连接件上不会滑染污垢。
接地极检测箱的材料应与其周围环境相适放，按5,2检查符衍合性。4.4接地极密封件
接地极密封件应以合理的，安全的方式阻止地下水经接地极边和周围介质之间的缝隙进入建筑物内。
接地极密封件的材料应和周围坏境相适应，按5.3检查符合性。4.5标识
所有符合杠部分的产品应至少有以下标识：a）制造商或供应商的名称或商标：b）识期符号（图片、产品编号等）。当实际情况不允许时，b)规的标识可在最小包装上提供。注：标识可采前模印、压印、雕版，不1胶印刷标签或移印等。按5,4检查符合性。
5试验方法
5.1一般试验要求
本部分见定的试验为型就试验
除非另有规定，试验时根据制造商或供应商的安装说明按正常使用情况纠装和安装试品。所有试验都应在新的试品上进行。除非另有规定，三个试品为一组逊行试验，所有试验都通过时小符合要求。如果仅有一个试品由于组装或制造缺陷导致试验失败，该试验和所有可能影响该试验结果的前面的试验应重复进行。后续试验成在另-纠试品山按舰定的次序进行，所有试品都应符合要求。
委托方提交试品时，可额外提供继试品，当某一试品试验失败时，测试机构可接使用额外提供的该组试品逃行测试，并仅在试品再次试验失败时判定不合格。如果委托方末同时提供额外试品，一个试品试验失败则判定为不合格，注；如按\另有规定\进行的试验，非本文作规是的型试试验。\1）编者
KAoNiKAca
5.2接地极检测箱
5,2.1一般要求
GB/T 33588.5—2017/IEC 62561-5:2011所有试验都必须在同一个箱体上使用-个新箱盖的情况下完成。5.2.2加载试验
混避土箱盖试品应在28大的保养期后试验。其他所有材质的箱盖试品则应在7大的保养期后试验。
试品试验在按照制造商或供应商的说明完全组装好后进行。试品应按照制造商或供应商的说明预埋在混凝上基础内，试验装置应固定在刚性支架上(见图1)。说购：
圆铁盘；
可移动的箱盖：
箱体；
混凝七基础：
喇性支架渠。
国1加载试验布置图
产品用于承受重物时（多轴交通运输车辆等），应在一个直径为（170士0.5)mm，厚度为（20土1)mm，倒角约为2mm的圆铁盘垂直方向上施加-个30kN的作用力；产品用丁承较重物时（汽车等）,应在一个直径为（130士0.5）mm，厚度为（20士1)tmt,倒角约为2mm的圆铁盘垂吉方间上施加一个5kV的作用力；产品用于承受轻物时（人行横道等），应在一个直径为（62士0.5)mm,厚度为（20土1)mm，倒角约为2 mm 的圆铁盘垂直方间上施加一个 4 kN 的作用力。厕盘的中心与箱盖的中心重合。作用力应在（60士10）s逐渐达到要求值，然后保持（120土5)s。注：制造商或供应商应说明产品的加较试验。试验过后，试品应没有裂痕的迹象，在正常或校正视力下（无需放大）无可视裂纹。加载移除1min以后，试品不能有超过3 mm的永久变形。如果所有的试品都满足以上要求，则认为试品通过试验。3
KAOMiKAca
GB/T33588.5—2017/1EC62561-5:20115.3接地极密封件试验
接地极密封件应按照制造商或供应商的说明安装在典型试验台上，以证明预期效果（见图2）。100kra
无气泡
说明：
装满水的容器；
一接地极：
接池极密封装置；
4——密过作；
5—空么。
图 2 密封试验布置图
最小为100 kPa(压强单位)的大气压强24 h持续的作用于密封装置：如果完成试验后检查密封点没有泄漏，则认为试品通过试验。5.4标识试验
月视检查，并用一块没水的布用手擦15s，再用一块没混浓度不低于85%的正已烷剂（n-hexane)的布府手擦 15 s，
注：模印，压印或者雕刻制成的标认识不适用该试验，如果标识仍然清晰，试品通过试验。6电磁兼容性(EMC)
本部分针对的产品在正常使用中不涉皮电磁兼容问题，4
-TYKAONiKAca
7试验报告的结构和内容
7.1 一般要求
GB/T 33588.5—2017/IEC 62561-5.2011本条款规定了测试机构试验报告的般要求，促使测试机构在编制试验报告时遵循清晰、完整的流程。
测试机构的试验结果成在告巾准确、清楚和客观地体现，确保符合试验方法的所有要求。试验报告应包括所有对解释试验结果必需的信息和采用的试验方法要求的信息。应特别注意报告的编排，尤其是试验数据的表达式应易于读者理解，应仔细地为每项完成的试验设计专门的报告格式，但标题应按以下规定予以规范。每份报告至少包含7.2～~7.7中的信息。7.2报告标识
7.2.1报告的标题或主题,
7.2.2测试机构的名称、地址和电子邮件或电话号码。3当试验在指定测试机构之外的分包测试机构中完成时，分包测试机构的名称，地址和电子邮件7.2.3
或电话号码。
7.2.4试验报告唯-性识别号码（或序列号）。5委托方的名称和地址。
报告应标明页码和总页数，
签发报告的日期。
7,2.8进行试验的川期
试验报告应有测试人员、报告编制人、技术负责人签字，并加盖机构公章。7.3
试品说明
试品名称。
试品和(或)试验附件的详细名称和明确标识，试品和(或)试验附件的特性和状态。7.3.4抽样程序（如适用)。
试品的接收日期。
照片、图片等图像文件。
标准和参考文献
参照的试验标准和该标准的发布日期。7.4.1
7,4.2其他相关文件及其白期。
试验程序
7.5.1诚验程序说明。
7.5.2任何违背、增加或删除参照标准规定的理出。其他与特定试验相关的信息，如环境条件。7.5.3
7.5.4试验装置的设置
试品在测试区的位置和所采用的测冠技术。7.5.5
YKAoNiKAca
GB/T33588.5—2017/1EC62561-5:20116试验设备说明
每项试验使用的设备的说明。
测量仪器说明。
用于测量本部分规定的数值的所有仪器的特性、序列号和校验日期。记录的结果和参数
本部分规定的舞项试验的合格判定标滩。7.7.2
说明。
相关的观察或推导出的试验结果，应在报告中声明试品测试结果为合格或不合格。如果试品不合格，应提供不合格情记的相关以上结果应以表格、图表、图纸、照片或其他适当的可视性文件形式进行表述。参考文献
GB/T33588.5—2017/IEC62561-5:2011[1] EN 124: l994,Gully tops and manhole tops for vehicular and pedestrian arcas-Design requiremenis,typetesting,marking,quality control[2_EN 1253-1:2003,Gullics for buildingsPart l,Rcquiremcnts
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
