GB/T 33615-2017 服装 电磁屏蔽效能测试方法
GB/T33615-2017
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

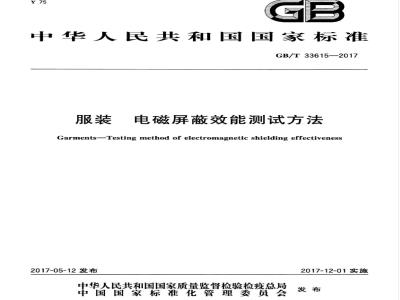

ICS61.020
中华人民共和国国家标准
GB/T33615-2017
电磁屏蔽效能测试方法
Garments--Testing method of electromagnetic shielding effectiveness2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国服装标准化技术委员会（SAC/TC219)归口。GB/T33615—2017
本标准主要起草单位：杭州市质量技术监督检测院、上海市计量测试技术研究院、上海市服装研究所、上海防电磁辐射协会、上海有喜实业有限公司、上海离贝磁纺织科技有限公司、上海利昂高科技有限公司、青岛天银纺织科技有限公司、安方高科电磁安全技术（北京）有限公司。本标准主要起草人：顾红烽、蔡青、施琴、许鉴、黎国栋、赵浦、夏海萍、刘满华、卜庆革、朱安东、顾虎、周双喜、杨秀月。
Hii KAoNhi KAca
HiiKAoNhiKAca
服装电磁屏蔽效能测试方法
GB/T33615—2017
警告一一使用本标准的人员应有正规实验室的实践经验。在按照本标准进行测试的过程中，应保护有关人员不会受到电磁辐射的伤害。1范围
本标准规定了民用非专业人员使用）防电磁辐射服装电磁屏蔽效能的测试方法。本标准适用于人们日常生活中穿着的、采用电磁屏蔽织物为主要原料生产的防电磁辐射服装，频率范围为80MHz～6000MHz。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8629-2001纺织品试验用家庭洗涤和干燥程序3术语和定义
下列术语和定义适用于本文件。3.1
electromagnetic shielding effectiveness电磁屏蔽效能
在同一激励下的某点上，无屏蔽服装与有屏蔽服装时所检测到的电场强度之比，并以对数表示。3.2
电波暗室anechoic chamber
安装吸波材料用以降低内表面电波反射的屏蔽室。［GB/T17626.3—2006，定义4.2]3.3
半电波暗室
semi-anechoic chamber
除地面安装反射接地平板外，其余内表面均安装吸波材料的屏蔽室。［GB/T17626.32006，定义4.2.24原理
将特定的人体模型置于电波暗室，在规定的测试参数下，分别测定人体模型胸部和腹部测试点在无屏蔽服装和有屏蔽服装时的电场强度，计算电磁屏蔽效能。5测试条件
5.1测试场地
在半电波暗室进行测试，测试时地面应铺设吸波材料以减少地板反射。电波暗室电磁屏蔽效能大1
HiiKAoNhiKAca
GB/T33615—2017
于60dB。
5.2测试环境条件
测试环境条件应满足以下要求：温度：（23士5）℃，测试过程中温度波动士2℃；—相对湿度：40%~80%；
测试区域内的空气流动不应影响服装穿着状态，环境电磁噪声对测试结果不应产生影响。无影响测试数据的其他干扰条件。5.3测试系统
5.3.1基本要求
测试系统的动态范围应大于被测样品电磁屏蔽效能预期值6dB以上。5.3.2信号发生器
信号发生器应满足以下要求：
频率范围：覆盖80MHz~6000MHz；频率最大允许误差：土1×10-\；—连续波信号电平范围：一50dBm~0dBm；—射频端口电压驻波比：≤1.5
5.3.3场强测量装置wwW.bzxz.Net
场强测量装置应满足以下要求：频率范围：覆盖80MHz~6000MHz
场强测量范围：0.5V/m~800V/m；—场强探头均向性：土0.5dB。
5.3.4发射天线
天线选用应满足系统动态范围的要求。80MHz频率推荐选用双锥天线，450MHz、915MHz频率推荐选用偶极子天线，1800MHz、2450MHz、6000MHz频率推荐选用喇叭天线。其他类似天线亦可选用。
5.3.5功率放大器
功率放大器的工作频率和输出电平应满足5.3.1的要求，其输出电平最小可调幅度士0.1dB5.3.6人体模型
人体模型外壳采用低损耗、低介电常数的材料注塑成型，内部均勾填充模拟人体组织材料，在测试点（通常是胸围前中和腹围前中)分别开孔，孔的大小适合放人测试接收探头。注1：人体模型可以胸架代替，外形尺寸与被测服装适穿人体相适宜。人体模型和胸架尺寸可参考GB/T1335（所有部分）。
注2：测试用人体模型填充材料的电介质特性参见附录A。经相关方协商确定，也可选用其他适用的填充材料。6试样
6.1通常情况下取试样1件，仲裁或相关方需要时，可取试样3件，以3件样品测试结果的平均值为最2
HiiKAoNhiKAca
终结果。
GB/T33615—2017
6.2若需进行耐洗涤测试，则试样按GB/T8629一2001洗涤程序7A连续洗涤10次，经一次干燥程序A后再进行耐洗屏蔽效能测试。
注：也可根据样品维护标签或用途和材质由相关方协商确定洗涤程序和干燥程序。7测试程序
7.1测试参数
测试频率：分别测试80MHz、450MHz、915MHz、1800MHz、2450MHz、6000MHz共6个频点。
7.1.2极化方向：水平、垂直。
7.1.3人体模型定位：人体模型面对发射天线，在发射天线的主瓣方向的轴线位置上，距离3m，发射天线与测试点（接收探头）处于等高的位置，距实验室地面不小于0.8m，且不影响服装样品的正常穿着状态。见图1。
说明：
1发射天线：
2——接收探头：
3——人体模型；
4吸波材料。
图1测试示意图
7.1.4测试点：接收探头分别位于人体模型胸围和腹围前正中，并置于人体模型内部。探头外表面与人体模型表面平齐。见图1。
注：由于样品用途或款式不同，测试参数也可由相关方协商确定。但需在测试报告中说明。7.2测试步骤
7.2.1测试系统校准后，设置信号发生器输出信号频率（见7.1.1）和电平，使有屏蔽服装时的电场强度(E，）大于接收探头灵敏度3dB。保持信号功放输出电平不变，样品每部位（测试点）水平和垂直极化各测一次，分别对人体模型的2个测试点（见7.1.4）进行测试，得到24个电场强度测试数据E1。7.2.2在人体模型上套穿被测样品服装，注意导线出人位置不应影响服装的正常穿着状态，保持服装与人体模型之间相对位置基本稳定后，按7.2.1进行测试，得到24个电场强度测试数据E，。注：有调节拉链、绳带的服装，套穿时宜闭合拉链或系上绳带。7.2.3对耐洗涤防电磁辐射服装，试样按6.2进行洗涤、干燥后，按7.2.2进行测试。3
iiKAoNniKAca
GB/T33615—2017
8计算和结果的表达
8.1记录胸、腹测试点的电场强度实测值（可参照表1），按式（1)计算电磁屏蔽效能，修约至小数点后一位。
SE=20lg(E/E,)
式中：
SE—服装电磁屏蔽效能，单位为分贝（dB)；Ei
无屏蔽服装时的电场强度，单位为伏每米（V/m）；E2有屏蔽服装时的电场强度，单位为伏每米（V/m）。表1电场强度实测值记录表
测试频率MHz
实测E/（V/m）
实测E2/(V/m）
SE值/dB
实测E/(V/m）
实测E/(V/m）
SE值/dB
实测E//(V/m）
实测Ez/(V/m）
SE值/dB
实测E/(V/m）
实测E，/(V/m）
SE值/dB
8.2试样的电磁屏蔽效能（SE)实测值达到5dB及以上，可评定该服装样品在相应测试参数下具有防电磁辐射性能。
注：服装电磁屏蔽效能的评定结果亦可按产品标准规定执行。8.3若表1中的SE值出现负值，则不能得到服装样品在该测试参数下的电磁屏鼓效能实测结果，仅记录和报告EiE，实测值和SE计算值。注：测试中SE值有可能出现负值，但一般情况下这种现象出现的概率非常低。9试验报告
试验报告包括以下内容：
a）样品名称及型号规格；
b）本标准的编号；
使用的主要设备（信号发生器、发射天线，场强仪、功放等）型号及编号；c
使用的人体模型（或胸架）型号规格；d
测试场地及环境条件（温度、湿度）；e)
iiKAoNhiKAca
若试样经过洗涤，报告洗涤、干燥程序和次数；偏离本标准的细节及异常情况描述：GB/T33615-2017
各测试点、测试方向（多方向时）、测试频率、极化方向下的电场强度（E1、E）及电磁屏蔽效能(SE);
若有需要，报告服装样品防电磁辐射性能的评定结果；试验日期及试验人员。
iikAoNhikAca
GB/T33615—2017
附录A
（资料性附录）
人体模型填充材料电介质特性参数人体模型或胸架的填充材料宜接近人体组织，其介电常数和电导率参照表A.1。表A.1人体模型填充材料电介质特性参数测试频率/MHz
介电常数
电导率/(S/m）
GB/T1335（所有部分）服装号型GB5296.4消费品使用说明第4部分：纺织品和服装GB/T33615—2017
GB/T17626.3—2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
GB/T23463—2009防护服装微波辐射防护服YD/T1644.2一2007手持和身体佩戴使用的无线通信设备对人体的电磁照射人体模型
仪器和规程
第2部分：靠近身体使用的无线通信设备的比吸收率（SAR）评估规程（频率范围30MHz～DIN32780-100-2002
Protective clothingPart loo:Protection against electromagneticfields in the frequency range from 8o MHz to 1 GHz--Requirements and test methodsGB/T33615-2017
中华人民共和国
国家标准
电磁屏蔽效能测试方法
GB/T33615—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010）68533533发行中心：（010)51780238读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数14千字
2017年5月第一版2017年5月第一次印刷*
书号：155066·1-56511定价16.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
