本标准规定了直接辐射测量用全自动太阳跟踪器（以下简称跟踪器）的主要技术要求、试验方法、标识和包装要求。?本标准适用于跟踪器的研制、生产和检验。?

ICS_07.060

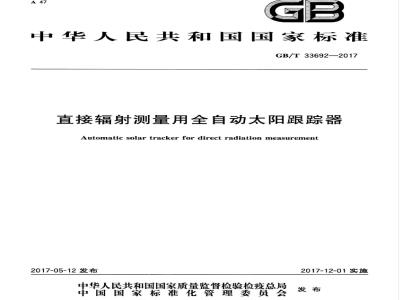

中华人民共和国国家标准
GB/T33692—2017
直接辐射测量用全自动太阳跟踪器Automatic solar tracker for direct radiation measurement2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施
GB/T33692—2017
1范围
规范性引用文件
术语和定义
技术要求
工作温度范围
电源适应性www.bzxz.net
绝缘电阻和绝缘强度
跟踪误差
计时误差
负载能力
捕获角
捕获速度
防护等级
耐腐蚀性能
试验方法
工作温度范围
电源适应性
绝缘电阻和绝缘强度
跟踪误差
计时误差
负载能力
捕获角
捕获速度
防护等级…
耐腐蚀性能
附录A（规范性附录）
参考文献
跟踪误差检验专用工具
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国气象局提出。
本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507)归口。本标准起草单位：中国气象局气象探测中心。本标准主要起草人：贺晓雷、李建英、吕文华、于贺军、林冰。GB/T33692—2017
Hii KAoNhi KAca
HiiKAoNhiKAca
1范围
直接辐射测量用全自动太阳跟踪器GB/T336922017
本标准规定了直接辐射测量用全自动太阳跟踪器（以下简称跟踪器）的主要技术要求、试验方法、标识和包装要求。
本标准适用于跟踪器的研制、生产和检验。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4208外壳防护等级（IP代码）GB/T6461-一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T10125人造气氛腐蚀试验盐雾试验GB/T15479一1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3术语和定义
下列术语和定义适用于本文件。3.1
直接辐射directradiation
直接日射direct solarradiation；beam solarradiation从日面及其周围一小立体角内发出的辐射。一般来说，直接日射是由视场角约为5的仪器测定的。因此，它包括目面周围的部分散射辐射，即环日辐射，而日面本身的视场角仅约为0.5°。［GB/T31163—2014，定义5.11］3.2
跟踪误差tracking error
跟踪器跟踪太阳时，跟踪器的太阳传感器轴线与太阳直射光线的夹角。3.3
捕获角snapangle
在太阳直接辐射辐照度大于或等于120W/m的情况下，跟踪器的传感器能够有效感应太阳方位时，太阳直射光线与传感器轴线的最大夹角。3.4
捕获速度
capturevelocity
在捕获角范围内，跟踪器以光电跟踪模式准确寻找到太阳位置的跟踪运行角速度。4技术要求
4.1工作温度范围
应符合以下要求：
HiiKAoNhiKAca
GB/T33692—2017
普通型：—20℃～+60℃；
—低温型：—40℃～+60℃。
4.2电源适应性
交流供电：220V波动范围：180V~240V。直流供电：≤36V；波动范围：标称电压的正负2V以内。4.3功耗
平均功率不超过10W（低温型不含加热功耗）。4.4绝缘电阻和绝缘强度
应满足GB/T15479—1995中4.1.1和4.2.1的规定。4.5跟踪误差
当太阳直接辐射辐照度小于120W/m时，跟踪误差应不大于1.5°。当太阳直接辐射辐照度大于或等于120W/m2时，跟踪误差应不大于0.2°。4.6计时误差
内部时钟计时误差应不超过士1s/24h。4.7负载能力
跟踪器垂直方向和水平方向扭矩均不小于5N·m。4.8
捕获角
不小于5°
4.9捕获速度
不小于0.5s。
防护等级
应符合GB/T4208规定的IP65等级要求。4.11耐腐蚀性能
跟踪器经过6h盐雾试验后，外表面覆盖层耐腐蚀能力应满足GB/T6461一2002所规定的s级水平。
5试验方法
5.1工作温度范围
将跟踪器置于恒温箱内，按以下要求进行启动跟踪器，将恒温箱温度升至（60士1）C并保持16h，跟踪器应处于正常工作状态；一将跟踪器处于关闭状态，恒温箱温度降至（一20士1）℃并保持16h后，跟踪器应能正常启动；2
HiikAoNhikAca
GB/T33692—2017
一对于低温型跟踪器，将跟踪器处于关闭状态，恒温箱温度降至（一40士1）℃并保持16h，跟踪器应能正常启动；
一一低温测试后，以不超过1K/min的温度变率将恒温箱温度升至室温。5.2电源适应性
将电源电压分别调整到4.2规定的电压上限值和下限值，跟踪器应能正常启动和工作。5.3功耗
功耗检测应在室内进行。
当使用交流供电时，将跟踪器通过准确度等级不低手0.5级的交流数学式功率计与供电电源连接。开启跟踪器，连续记录交流数字式功率计的测量值24h。当使用直流供电时，将准确度等级不低于1.0级的数字万用表的电流测量通道串联到电源引线上。开启跟踪器，连续记录数字万用表直流电流测量值24h。以所记录测量值与供电电压相乘作为测得的耗电功率。
5.4绝缘电阻和绝缘强度
跟踪器绝缘电阻和绝缘强度依据GB/T15479一1995进行测试，试验条件选择一般大气条件。5.5跟踪误差
跟踪误差检测试验应在室外环境天空晴朗无云时进行。跟踪器正确安装后，将附录A中的跟踪误差检验专用工具（以下简称专用工具）安装在跟踪器上，并与跟踪器传感器保持相互轴向平行。自日出时刻至日落时刻，按以下要求检测：断开跟踪器传感器。启动跟踪器，每隔1h观察专用工具光靶上的光斑，光班应在光靶的最外圈刻线内。
连接跟踪传感器。启动跟踪器，间隔1h观察专用工具光靶上的光斑，光斑应在光靶的最内圈刻线内。
5.6计时误差
以标准时间作为时间基准，保持跟踪器时钟连续运行120h，时间误差不应超过士5s。5.7、负载能力
使用准确度等级不低于5级的扭矩测量仪，分别测量跟踪器在垂直方向和水平方向上的扭矩。5.8捕获角
捕获角检测的试验应在太阳直接辐射辐照度不低于500W/m的室外环境中进行。将跟踪器正确安装在分度值不超过0.5的水平转台上。启动跟踪器，当跟踪传感器对正太阳后，断开跟踪传感器，立即调整转台转动5°，重新连接跟踪传感器，跟踪器应能带动跟踪传感器再次对正太阳。
5.9捕获速度
捕获速度检测的试验应在太阳直接辐照度不低于500W/m的室外环境中进行。将跟踪器正确安装在分度值不超过0.5°的水平转台上。启动跟踪器，当跟踪传感器对正太阳后，立即调整转台转动5°，使用电子秒表或准确度等级不低于一等的机械秒表启动计时，待跟踪传感器再次3
iiikAoNhikAca
GB/T33692—2017
对正太阳停止计时，所记录的时间应不超过10s。5.10
防护等级
按GB/T4208规定的方法进行，
5.11耐腐蚀性能
依据GB/T10125所规定的程序进行，试验周期选取为6h。6标识
跟踪器外壳上应设置明显的产品标识。标识应至少包括产品名称、产品型号、产品编号以及生产单位等内容。
7包装
跟踪器出厂时宜采用金属、木制、纸制等包装箱进行包装。包装箱内部应具备固定和抗震结构。4
iiikAoNhikAca
A.1原理
附录A
（规范性附录）
跟踪误差检验专用工具
跟踪误差检验方法的原理见图A.1。A
图A，1跟踪误差检验方法原理示意图GB/T336922017
假设有两个相距一定距离的平行平面P1和P2。P1上在点C位置存在一个透光圆孔。当太阳处于P1和P2的法线方位A时（此时即为跟踪误差为0的状态），太阳直射光线将通过透光圆孔投射到P2上的点D。当跟踪器跟踪出现误差，导致太阳不在A而处于B方位时，太阳直射光线将通过透光圆孔投射到P2上的点D。ZDCE即为此时的跟踪误差。标记ZDCE分别为0.2°和1.5°时太阳直射光线在P2上的投影位置，即可通过观察跟踪器运行过程中投影位置是否超出标记位置来判断跟踪误差是否满足4.5的要求。
A.2结构
利用A.1中的原理制作跟踪误差检验专用工具如图A.2所示。在棒型材料上加工两个平行端面。其中一个端面上加工一直径为d，的透光孔，在另一端面内侧安装一个用于观察太阳直射光线投影的圆形光靶。透光孔中心与光靶中心的连线应垂直于光靶平面，透光孔内侧面与光靶内侧面的距离为L。以光靶中心为圆心刻划两个直径分别为d，和d：的同心圆刻线，d1d2d和L之间的关系应满足式（A.1)和式（A.2)的要求。当跟踪器运行时太阳直射光线通过透光空投射到光靶上的投影不超出最内圈刻线时，可证明跟踪误差不超过0.2；当投影不超出最外圈刻线时，可证明跟踪误差不超过1.5°5
iikAoNnikAca
GB/T33692—2017
式中：
圆形螺母靶心
跟踪误差检验专用工具
arctan
arctan
di—专用工具前端面透光孔直径，单位为毫米（mm）：d2
一专用工具光靶最外圈刻线直径，单位为毫米（mm）；d
专用工具光靶最内圈刻线直径，单位为毫米（mm）；专用工具透光孔至光靶端面距离，单位为毫米（mm）。注1：式（A.1）和式（A.2）中的1.75和0.45考虑了太阳直射光线的发散角0.5°（A.1)
注2：推荐d1dzd，和L分别为2.0mm.8.1mm，3.6mm和100.0mm。这一尺寸组合对于最内圈刻线对应角度引人的误差为十0.008°，最外圈刻线对应角度引人的误差为一0.003°A.3技术要求
加工完成的跟踪误差检验专用工具应使用游标卡尺对d、d2d和L进行测量，使用测量结果计算后最内圈刻线及最外圈刻线对应的角度误差不应超过士0.01°。6
参考文献
GB/T33692-2017
GB/T2423.1—2001
电工电子产品环境试验第2部分：试验方法试验A：低温
GB/T20001.10—2014标准编写规则第10部分：产品标准JJG237—2010
JJG598—1989
JJG741
秒表检定规程
直流数字电流表（试行）
标准钢卷尺
JJG780
0—1992
JJG995—2005
交流数字功率表
静态扭矩测量仪
