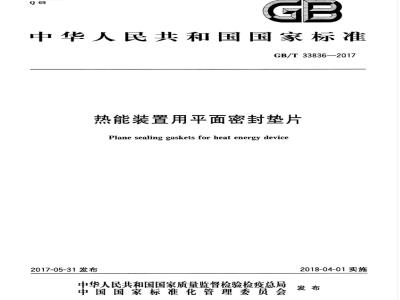

ICS27.020
中华人民共和国国家标准
GB/T33836—2017
热能装置用平面密封垫片
Plane sealing gaskets for heat energy device2017-05-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-04-01实施
规范性引用文件
术语和定义
密封垫片的结构
试验方法
检验规则
标志、包装、运输及贮存
附录A（规范性附录）
密封垫片的性能试验方法
GB/T33836—2017
Hii KAoi KAca
iiKAoiKAca
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国非金属矿产品及制品标准化技术委员会（SAC/TC406）归口。GB/T33836—2017
本标准起草单位：杭州内燃机缸垫有限公司、江苏赛尔密封科技有限公司、南阳天一密封股份有限公司、河北亨达密封材料有限公司、西安天盾汽缸床有限责任公司、咸阳非金属矿研究设计院有限公司、宁波信幸隆密封制品有限公司、安徽全柴动力股份有限公司、无锡市新迪柴油机配件有限公司、国家非金属矿制品质量监督检验中心、宁波和谐橡胶有限公司、烟台石川密封科技股份有限公司。本标准主要起草人：刘振家、苗文早、倪焕军、陈宇翔、范景芳、梁方、雷建斌、侯立兵、汪水方、潘忠德、赵建华、侯彩红、颜栋梁、周敏。m
Hii KAoi KAca
HiiKAoNiKAca
1范围
热能装置用平面密封垫片
GB/T33836—2017
本标准规定了热能装置用平面密封垫片（以下简称密封垫片的术语和定义，密封垫片的结构，要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于热能装置中内燃机（如移动式的汽车和固定式的发电机组等）等热能装置连接部及相关的管道，接口处的密封垫片。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标法GB/T528一2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T531.1一2008硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度）
GB/T1147.1—2007
中小功率内燃机第1部分：通用技术条件GB/T1147.2一2007中小功率内燃机第2部分：试验方法GB/T1682—2014硫化橡胶低温脆性的测定单试样法GB/T1690—2010
硫化橡胶或热塑性橡胶耐液体试验方法GB/T1720—1979
漆膜附着力测定法
GB/T3512—2014码
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T4340.1—2009
GB/T6072.1—-2008
金属材料维氏硬度试验第1部分：试验方法往复式内燃机性能第1部分：功率，燃料消耗和机油消耗的标定及试验方法通用发动机的附加要求
GB/T6739—2006色漆和清漆铅笔法测定漆膜硬度GB/T7759.1—2015
5硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温及高温条件下
GB/T9286—1998
色漆和清漆漆膜的划格试验Www.bzxZ.net
GB/T12678—1990汽车可靠性行驶试验方法GB/T13452.2—2008色漆和清漆漆膜厚度的测定GB/T15729—2008手用扭力扳手通用技术条件GB/T19055—2003汽车发动机可靠性试验方法5非金属垫片材料分类体系及试验方法第1部分：非金属垫片材料分类GB/T20671.1-2006
GB/T20671.4—2006
5非金属垫片材料分类体系及试验方法第4部分：垫片材料密封试验方法JB/T5135.3-2013通用小型汽油机第3部分：可靠性、耐久性试验与评定方法JB/T7293.5一2015内燃机螺栓与螺母第5部分：气缸盖螺栓技术条件JB/T7293.7一2015内燃机螺栓与螺母第7部分：气缸盖螺母及飞轮螺母技术条件1
HiiKAoNiKAca
GB/T33836-2017
JB/T9773.1—1999
柴油机、台架试验考核方法
JB/T11036一2010单缸燃气机技术条件和试验方法JB/T50188—1999
9工程机械用柴油机可靠性，耐久性试验方法3术语和定义
下列术语和定义适用于本文件。3.1密封垫片术语
护圈retainer
包覆密封垫片各孔周边的金属环片。3.1.2
密封筋sealingbead
在金属密封垫片的密封孔周边或相应部位压制的用于密封流体的全筋、半筋或其他形状的密封图形。
密封限位片sealing and spacing stopper在燃烧室孔和相应高温高压状态下的流体密封孔或介质的密封部位，设置有薄环形平面密封片，在进行高强度密封的同时又限制了与它并列的密封筋的压缩高度，限定了它的位置称为密封限位片。3.1.4
密封片sealingfilm
在燃烧室孔和相应高温高压状态下的流体密封孔或介质的密封部位所设置的且与密封筋重叠的薄环形平面密封片，称为密封片。3.1.5
5rubberring
橡胶环
装于密封孔内的带有金属骨架的橡胶圈。3.1.6
辅助密封
auxiliary seal
为补充密封垫片的密封性能而增加的密封措施。3.1.7
涂层金属板（带）coatingmetalsheet（belt）在表面涂敷辅助密封材料的金属板（带）。3.1.8
涂层材料coatingmaterial
在密封垫片一面或两面，根据需要可以整面或局部涂敷的以密封为目的的材料，如橡胶、树脂等。3.2测量术语
自由状态厚度
the thickness of the free state密封垫片制成品密封部位的厚度。若无特别指定，对于密封燃气的密封垫片一般指燃烧室孔处的厚度。
HiiKAoNiKAca
自由状态厚度差thedifference inthickness of freestate在自由状态下，同一张密封垫片上相同结构部位厚度的最大值和最小值之差。3.2.3
压紧厚度compressedthickness
GB/T33836—2017
把密封垫片装于需密封的两个零部件之间，以规定扭紧力矩（转角法或轴力法）拧紧时的厚度。若无特别指定，对于密封燃气的密封垫片一般指燃烧室孔处的厚度。3.2.4
压紧厚度差the difference in thickness of compressed state在压紧状态下，同一张密封垫片上相同结构部位上厚度的最大值和最小值之差3.2.5
护圈翻边宽度
Fretainerflangewidth
在密封垫片的孔部和外周边，把金属板加以翻边折叠部分的宽度，见图1。护圈宽度
翻边宝度
翻边宽度
图1翻边和护圈
护圈（底边）宽度retainer（bottom）width翻边宽度
77777777772
在密封垫片的孔部和外周边，需折叠翻边的金属板与孔部的宽度，即对应翻边宽度另一侧的宽度，见图1。
全筋wholebead
在金属板上压制出弧形断面的密封筋称为全筋，其高度与宽度，见图2。宽度
图2全筋
半筋half bead
在金属板上压制出单只倾斜形断面的密封筋称为半筋，其高度和宽度，见图3。3
HTiKAoiKAca
GB/T33836—2017
花纹筋coined bead
图3半筋
在金属密封孔周边压制出的曲纹形、波浪形（含细波纹形）、矩形环槽形、蜂窝形密封筋，其高度与宽度见图4～图7。
图4曲纹形筋
图5波浪形筋
图6矩形环槽形筋
橡胶圈厚度rubberringthickness魔康
图7蜂窝形筋
橡胶圈或带有金属骨架的橡胶圈处的厚度，见图8。橡胶圈厚度
图8橡胶圈厚度
涂层厚度coatingthickness
金属板上涂敷的涂层厚度。
附着力adhesion
用金属板表面上涂敷的橡胶涂层与金属板的粘接强度来表示附着力的大小。3.3试验术语
泄漏率leakagerate
GB/T33836—2017
安装在试验装置上的密封垫片，在规定的外力和内压作用下，充人装置内的气体（多为氮气）或液体在单位时间（或规定时间）内从结合面泄漏或本体层间渗透泄漏的体积，如mL/min。3.3.2
面压surfacepressure
在密封部位，单位面积所承受或应当承受的压力，称密封面压，简称面压，单位MPa。3.3.3
感压纸pressuremeasuringfilm(prescale)根据在压力下显示颜色的浓淡来判定承受压力大小的试验纸。可用压力图像分析系统软件定量解析面压值及压力图像的感压纸，分超高压、高压、中压、低压、超低压等不同压力测量范围。有用一张纸就可显色的，也有由两张纸叠加后显色的。也可用可定性测量和分析面压的无碳复写纸作感压纸。3.3.4
测厚元件thicknessmeasurementelement在测量密封垫片的压紧厚度时，为了正确地测量其压紧程度而使用的可塑性材料，如铅合金等。5
GB/T33836—2017
剩余扭矩或轴向力residual torqueorresidualaxial force正常装配的密封垫片，经过某项试验或使用后，恢复常温时对紧固螺栓测得的扭紧力矩或轴向力。密封垫片的结构
密封垫片基本结构
4.1.1基本结构的种类，见表1。表1
整体型
分离型
基本结构的种类
基本结构
密封垫片孔密封部位和其他部位成一体密封垫片孔密封部位和其他部位不成一体整体型密封垫片各部名称示例见图9、图10。燃烧室孔
定位孔
油孔螺栓孔
挺杆孔/
螺栓孔
A-A局部视图护圈
图9整体型非金属密封垫片各部名称示例半筋（环绕式水道密封筋）
4.2本体结构分类
燃烧室孔
密封限位片
橡胶环（带骨架的橡胶圈）
橡胶圈另一种结构
密封垫片另一结构
定位孔密封片。
图10整体型金属密封垫片各部名称示例密封垫片本体结构的种类见表2。6
橡胶圈
