GB/T 33944-2017 移动式可拆卸工作塔台 安全技术规范
GB/T33944-2017
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS13.110

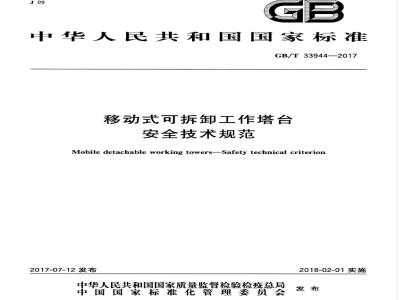

中华人民共和国国家标准
GB/T33944——2017
移动式可拆卸工作塔台
安全技术规范
Mobile detachable working towers-Safety technical criterion2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
1范围
规范性引用文件
术语和定义
负载等级
进入方式
材料及其防护
材料的选择
材料的防护
7通用要求
平台内的孔隙
侧向防护
进人平台方式
稳定措施
平台构件
安装和拆卸
负载要求
一般要求
完整结构(包括其部件)上的受力8.3
结构部件上的受力
结构设计要求
基本设计原则
构件的结构设计、结构分析及验证确认10试验
脚轮制动器试验
脚轮负载试验
侧向防护所受向下载荷试验
平台构件度试验
GB/T33944—2017
HiiKAoiKAca
GB/T33944—2017
侧向防护水平载荷及弹性挠度试验踢脚板水平载荷及弹性挠度试验踏棍/踏板垂直负载试验
塔台整体结构刚度试验
复合材料老化性能对比试验
塔台绝缘试验
塔台电气性能试验
11使用信息
操作手册
附录A（资料性附录）
塔台的设计模型计算，
A.1、结构分析
A.2验证
A.3位置稳定性
参考文献
.中..#..
e00eeea8E80#8
iiKAoNiKAca
本标准按照GB/T1.1一2009给出的规则起草。GB/T33944—2017Www.bzxZ.net
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由天津市市场和质量监督管理委员会提出。本标准由全国机械安全标准化技术委员会（SAC/TC208)归口。本标准起草单位：天津市金锚集团有限责任公司、华测检测认证集团股份有限公司、佛山市顺德区万怡家居用品有限公司、机械科学研究总院、南京林业大学光机电仪工程研究所、福建省闽旋科技股份有限公司、中国标准化研究院、广东产品质量监督检验研究院、吉林省安全科学技术研究院。本标准主要起草人：李杰、刘泽华、基尤训、付卉青、蔡蓄、李士森、王学智、程红兵、王国扣、居荣华、张晓飞、郁毛林、朱斌、刘霞、李志宏、刘治永，王胜江、李春平、王永胜、贾术绪、杨克军。Ⅲ
HiiKAoNiKAca
GB/T339442017
机械领域安全标准的结构如下：引
一A类标准（基础安全标准），给出适用于所有机械的基本概念，设计原则和一般特征B类标准（通用安全标准），涉及机械的一种安全特征或使用范围较宽的一类安全装置：B1类，安全特征（如安全距离、表面温度，噪声）标准：·B2类，安全装置（如双手操纵装置、联锁装置、压敏装置、防护装置）标准。C类标准（机器安全标准），对一种特定的机器或一组机器规定出详细的安全要求的标准。根据GB/T15706的规定，本标准属于B类标准。本标准尤其与下列与机械安全有关的利益相关方有关：机器制造商：
健康与安全机构。
其他受到机械安全水平影响的利益相关方有：机器使用人员；
机器所有者；
一服务提供人员；
消费者（针对预定由消费者使用的机械）。上述利益相关方均有可能参与本标准的起草。此外，本标准预定用于起草C类标准的标准化机构。本标准规定要求可由C类标准补充或修改。对于在C类标准的范围内，且已按照C类标准设计和制造的机器，优先采用C类标准中的要求。I
HiiKAoNiKAca
1范围
移动式可拆卸工作塔台
安全技术规范
GB/T33944—2017
本标准规定了移动式可拆卸工作塔台的分级，型号、材料及其防护，通用要求、负载要求，结构设计要求、试验及使用信息。
本标准适用于由预制件组成，且高度为2.5m~12m（室内）和2.5m~8m（室外）的移动式可拆卸工作塔台（以下简称塔台）。
注：“室内”指塔台不受风力影响，“室外”指塔台可能受到风力影响。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T14687工业脚轮和车轮
GB/T15706
机械安全设计通则风险评估与风险减小GB/T17620—2008带电作业用绝缘硬梯GB/T17889.1一2012梯子第1部分：术语、型式和功能尺寸GB/T17889.22012梯子第2部分：要求，试验和标志GB/T17889.3梯子第3部分：使用说明书GB/T31539结构用纤维增强复合材料拉挤型材GB50005木结构设计规范
GB50009—2012建筑结构荷载规范GB50017钢结构设计规范
GB50429
铝合金结构设计规范
JGJ130一2011建筑施工扣件式钢管脚手架安全技术规范3术语和定义
GB/T17889.1一2012界定的以及下列术语和定义适用于本文件。3.1
移动式可拆卸工作塔台mobiledetachableworkingtower一种脚手架结构，其特征为：
可自立使用；
一有一个或多个工作平台：
一用预制件组成；
一其尺寸已通过设计确定：
通常有四条腿，且至少有四个脚轮；通过地面支撑，或者在必要时通过墙体支撑来保持稳定。1
iiKAoiKAca
GB/T33944—2017
塔台结构及主要部件名称见图1。说明：
脚轮：
可调支腿；
压重物；
一稳定支撑；
5平台构件：
外伸支架；
支撑件：
高度height
踢脚板：
中间防护栏杆；
主防护栏杆；
靠墙支架：
通道：
插销手孔。
图1塔台结构示意图
地面与项部平台上表面之间的距离，见图1。3.3
层间净高interlayerheight
下层平台上表面与上层平台下表面之间的净高度，见图1。3.4
脚轮castorwheel
牢固安装在塔台底部，使塔台可移动的转轮，见图1。3.5
可调支腿adjustableleg
当塔台位于不平或倾斜的地面时，使塔台保持竖直的构件。可调支腿可以安装脚轮或底部平板，见2
HiiKAoNiKAca
图1。
压重物ballast
放置在塔台底部上，增加其抗倾翻能力的重物，见图1。3.7
稳定支撑
outrigger
增加塔台底部有效尺寸，且可安装脚轮的构件，见图1。3.8
平台构件platformcomponent
可独自承受载荷的平台组成单元，见图1。3.9
外伸支架stabilizer
增加塔台底部有效尺寸，且不能安装脚轮的构件，见图1。3.10
支撑件bracingmember
用于增加结构刚度的构件，见图1。3.11
踢脚板toe-plate
为避免物体由地板平面下落而设置的护栏下部的实体构件，见图1。3.12
中间防护栏杆intermediatebarrierguard-railGB/T33944—2017
固定在主防护栏杆与踢脚板之间，用于防止身体通过的，与扶手平行安装的护栏构件，见图1。3.13
主防护栏杆mainbarrierguard-rail防止意外跌倒或意外进人危险区的装置，可以安装于楼梯、阶梯或梯段平台、操作平台，也可装于通道，见图1。
靠墙支架
wall strut
提供全方位限制，以防止塔台倾倒的构件。通常情况下，它是一个管状水平构件，一端连于塔台，另一端支撑在墙体或其他结构上，见图1。3.15
通道walkway
供人员由一个水平面攀爬至另一个水平面的装置，见图1。3.16
踏棍rung
站立面前后宽度小于80mm，且不小于20mm的攀爬支承件。[GB/T17889.1—2012，定义3.19]3.17
踏板step
站立面前后宽度不小于80mm的攀爬支承件。[GB/T17889.1—2012，定义3.20]］3
HiiKAoiKAca
GB/T33944—2017
平台platform
一个或多个平台构件组成的作业区域。3.19
length
平台长度
在平台工作面上平面尺寸中较大的一个，见图2。3.20
平台宽度
在平台工作面上平面尺寸中较小的一个，见图2。O
图2平台的宽度和长度
插销手孔handholebolt
用于手进人打开或锁定通道与平台插销的孔，见图1。3.22
楼梯stairway
倾角在35～55°，人员攀爬时可携带工具或材料的通道。3.23
踏板梯stairladder
倾角在35°～55°，人员攀爬时不能携带工具或材料的通道。3.24
斜梯inclinedladder
倾角在60°～75°，人员攀爬时不能携带工具或材料的通道。3.25
直梯verticalladder
与水平面夹角大于75\且不大于90°的固定式进入设施，其水平构件为踏棍。[GB/T17888.1—2008，定义3.1]3.26
复合材料compositematerial
以可交联树脂为基体，连续增强纤维（如玻璃纤维）为填充物的材料。[GB/T17889.2—2012,定义3.2]
4分级
4.1负载等级
均布负载的等级见表1。
负载等级
4.2进入方式
表1均布负载的等级
本标准选择的进人方式类型分为A，BCD，具体如下A级进人：楼梯；
B级进入：踏板梯；
-C级进入：斜梯；
-D级进人：直梯。
当提供一组进入方式时，可使用组合分级。示例：
AXCX型，表示可以使用楼梯和斜梯。ABCD型，表示4种方式都可以使用。注：X表示未提供的进人方式。
5型号
塔台的型号应由以下5个部分组成：a）.塔台代号T；
b）均布负载等级代号（见4.1)；c）最大的室外/室内高度；
d）进人方式代号（见4.2)；
e）塔台绝缘性代号。
均匀分布的负载
GB/T33944—2017
示例：可拆卸移动式塔台均布负载等级3级（2.00kN/m），室内最高可搭建12m，室外最高可搭建8m，采用A楼梯和B踏板梯两级进人平台方式的绝缘塔台。T-3- 8/12-ABXX-1
塔台的绝缘性（1为电绝缘，2为非绝缘）进人方式(A、B、C、D)
最大的室外/室内高度（8m/12m）均布负载的等级（2或3)
GB/T33944—2017
6材料及其防护
6.1材料的选择
选择的材料应至少满足相关标准的要求，如GB50005.GB50017，GB50429等如果选用非金属复合材料，应满足10.9和10.10的性能测试要求。6.2材料的防护
6.2.1金属制品
金属制品应按照以下方法进行表面防护：a）黑色金属制品的防腐应符合C1(采用表面涂防腐蚀漆）、C2（热镀锌或类似处理方式）等级b）部件（如平台、管件、支架等）应进行表面镀锌处理，镀层厚度不小于20μm。c）紧固件（如螺栓、螺母、垫片、销子等）应镀锌处理，镀层厚度不小于8μm。d）在正常的使用状况下，铝合金不需要表面防护处理。对于结构受到环境影响的状况，如接近海边，化工厂，或会产生电解作用的地方，铝合金结构、构件应进行防腐处理，可采用阳极氧化、电泳涂漆、粉末喷涂、氟碳漆喷涂等防腐处理措施。氧化膜厚度不小于8μm，涂层厚度不小于15μm。
2平台用胶合板
对于不具备高抗菌性的胶合板，在制造过程中应使用适当的木材防菌剂。胶合板的边缘应进行封边，例如使用丙烯酸涂料，涂层的厚度不小于30μm。6.2.3复合材料表面防护
玻璃纤维增强塑料等复合材料应采取保护措施，使其不被水和污物浸透。表面应光滑，纤维不应暴露出来。表面巴氏硬度不小于50。7通用要求
7.1总则
7.2～7.10规定了塔台的最低要求。如果层间净高H，不超过2.10m，平台应便于安装与拆卸。7.2平台
7.2.1平台尺寸
平台宽度W最小应为0.60m，平台长度L最小应为1.00m。平台之间的最小层间净高H，应为1.9m。7.2.2
平台通道
如果平台上有供人员攀爬的通道口，则该通道口的尺寸应最小为0.60m，通过平台内的攀爬通道进人工作平台时，应采取措施防止通过攀爬通道时跌落。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
