标准内容
ICS91.140

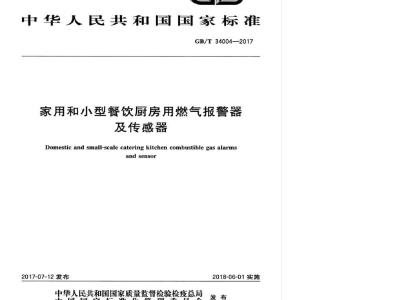

中华人民共和国国家标准
GB/T34004—2017
家用和小型餐饮厨房用燃气报警器及传感器
Domestic and small-scale catering kitchen combustible gas alarmsandsensor
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-06-01实施
1范围
2规范性引用文件
术语和定义
4分类和型号
4.1报警器的分类和型号
监测模块的分类
5报警器
5.1一般要求
小型餐饮厨房用报警器的特殊要求5.3
试验方法
小型餐饮厨房用报警器的待殊要求试验监测模块
试验方法
7传感器
要求·
试验方法
8检验规则
报警器出厂检验·
报警器型式检验
监测模块出厂检验.
监测模块型式检验:
传感器型式检验
9标志、安装和使用说明书
报警器
监测模块
传感器
10包装、运输和贮存.
10.1包装
10.2运输
附录A(规范性附录)
样品检验项目与报警器编号对应表GB/T34004—2017
-KAoNiiKAca
GB/T34004—2017
附录B(规范性附录)
附录C(规范性附录)
参考文献
样品检验项目与监测模块编号对应表36
样品检验项目与传感器综号对应表..-+.......+-.............+.+..+
-iKAoNiiKAca
本标准按照GB/T1.1—2009给出的规则起草,本标准由中华人民共和国住房和城乡建设部提出并归口。GB/T34004—2017
本标准起草单位:中国市政工程华北设计研究总院有限公司、天津市浦海新技术有限公司、艾欧史密斯(中国)热水器有限公司、廊坊新奥燃气设备有限公司、广东万家乐燃气具有限公司、河南汉威电子股份有限公司、青岛经济技术开发区海尔热水器有限公司、宁波方太厨具有限公司、北京菲斯受供热技术有限公司、沈阳市航宇星仪表有限责任公司、深圳汉光电子技术有限公司、大庆英辰创新科技有限公司、郑州炜盛电子科技有限公司、浙江帅丰电器有限公司、芜湖泰和管业股份有限公司、国家燃气用具质量监督检验中心
本标准主要起草人:潘翠景、牛军、毕大岩、杨铮、赵柔平、张小水、刘云、徐德明、邵柏桂、程波、郑华章、陆鸿志、钟克创、邵于、汪贤文、陈岚、渠艳红。m
-TKAoNr KAca
-TIKANKAca
1范围
家用和小型餐饮厨房用燃气报警器及传感器
GB/T34004—2017
本标准规定了家用燃气报警器和传感器的术语和定义,分类和型号,要求及其试验方法,检验规则,标志、安装和使用说明书,包装、运输和购存本标准适用于检测燃气泄漏和检测燃气不完全燃烧产生的一氧化碳的家用和小型餐饮厨房用燃气报警器及传感器。
本标准也适用于家用燃气燃烧器具用检测燃气泄漏和检测燃气不完全燃烧产生的一氧化碳的监测模块
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件,凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T1176铸造钢及铜合金
GB/T2406.2塑料用氧指数法测定燃烧行为第2部分:室温试验GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T4208
外壳防护等级(IP代码)
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T17626.5
GB/T17626.6
3术语和定义
试验和测量技术
静电放电抗扰度试验
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验试验和测量技术
电快速瞬变脉冲群抗扰度试验wwW.bzxz.Net
试验和测量技术
浪消(冲击)抗扰度试验
试验和测量技术
射频场感应的传导扰抗扰度
下列术语和定义适用于本文件。3.1
家用燃气报警器
householdcombustiblegasalarms具有燃气泄漏报警功能和(或)具有燃气不完全燃烧报警功能的设备。通过气体传感器探测周围环境中的可燃气体和(或)一氧化碳气体,通过采样电路,将探测信号用模拟量或数字量传递给控制器或控制电路,当可燃气体和(或)一氧化碳气体浓度超过控制器或控制电路中设定值时,控制器通过执行器或执行电路发出报警信号和(或)报警输出信号:3.2
复合型报警器combinationalarm具有燃气泄漏报警及燃气不完全燃烧报警两种功能的报警器。-IKANiiKAca
GB/T34004——2017
小型餐饮厨房small-scalecateringkitchen使用的燃具为单个燃烧器额定热负荷不超过46kW、额定热负荷总量不超过139kW的用于餐饮业提供烹饪服务的厨房。
monitoringmodule
监测模块
与家用燃气燃烧器具配套使用,用于监测燃气燃烧器具内部不完全燃烧产生的一氧化碳或燃气泄漏的模块。
传感器检测装置
sensor test module
用于将传感器特性转换为输出信号的测试装置,仅用于传感器的测试。分类和型号
4.1报警器的分类和型号
4.1.1分类
按气体种类分为:人工煤气型(R)、液化石油气型(Y)、天然气型(T)及不完全燃烧型(B)。4.1.1.1
按使用场所分为:家庭用(J)、小型餐饮厨房用(X)。按结构分为:报警部分与检测部分一体的为一体式(Y)、报警部分与检测部分分开的为分体式按输出信号分为:开关输出(K)、电压输出(D)、脉冲输出(M)及其他(Q)。型号
型号编制
产品特征号(制造商自行编制)输出信号种类
报警部分与检测部分的关系
使用场所
气体种类代号
燃气报警器(B)
带电压输出的一体式家用液化石油气报警器表示为BYJYD-***。监测模块的分类
气体种类分为:人工煤气型(R)、液化石油气型(Y)、天然气型(T)及不完全燃烧型(B)N
-KAONKAca
5报警器
5.1一般要求
5.1.1材料
外壳应使用不燃烧或难燃烧的材料制造(氧指数大于27)。5.1.2结构
一性。
在正常使用状态下,应保证水滴难以浸人。有调节功能的,应采取调节后不发生变动的措施,调节元件不应外露。GB/T34004—2017
装有电磁继电器时,电磁继电器的接点应采用封闭式结构,电磁继电器接点的功能应具有唯报警器应有功能检查键。
5.1.3性能
状态指示
报警器表面应具有状态指示灯,正常监视状态指示应为绿色,报警状态指示应为红色,故障状态指示应为黄色;对于复合型报警器,发生不同报警时,应能判断出报警的种类。指示灯应有中文功能注释,报警信号应为声光报警,状态指示灯应清晰可见。5.1.3.2
功能检查键
用功能检查键对报警器进行检查时,应能发出声光报警信号;具有报警输出功能的报警器,用功能检查键进行检查时,报警输出功能应与说明书的说明相一致。5.1.3.3电源线强度
报警器应有电源软线固定装置,该软线固定装置应使导线在接线端外免受拉力和扭矩,并保护导线的绝缘层免受磨损,且应不可能将软线推人报警器内部报警浓度
根据报警器所适用的气体种类,报警器在表1规定的低浓度试验气体浓度下不应发出报警信号,在表1规定的低浓度试验气体浓度至高浓度试验气体浓度范围内应发出报警信号。表1气体种类、试验气体、试验气体浓度气体种类
一氧化碳含量≤10%
人工煤气
10%<一氧化碳含量≤20%
20%<一氧化碳含量≤35%
天然气
液化石油气
不完全继燃烧
试验气体
人工煤气
一氯化碳
高浓度
试验气体改度/头
-IKAoNiKAca
GB/T34004—2017
气体种类
一氧化碳含量≤10%
人工煤气
10%<一氧化碳含量≤20%
20%<—氧化碳含量35%
天然气
液化石油气
不完全燃烧
5.1.3.5响应时间
表1(续)
试验气体
人工煤气
一氯化碳
低浓度
试验气体浓度/%
根据报警器所适用的气体种类,通人表2规定的试验气体浓度的试验气体,响应时间应符合表2的要求。
气体种类、试验气体、试验气体浓度及响应时间气体种类
氧化碳含量<10%
人工煤气
10%<一氧化碳含量<20%
20%<一氧化碳含量<35%
天然气
液化石油气
不完全燃烧
抗干扰气体性能
试验气体
人工煤气
氧化碳
试验气体依度/%
响应时间
一氧化碳敏感型人工煤气报警
器及复合型报警器60s)
≤5min
报警器在表3所规定的干扰气体种类及干扰气体浓度下,3min内不应发出报警信号,表3干扰气体和浓度
选择性能
浓度/%
5.1.3.7.1具有不完全燃烧检测功能的报警器在30Ppm(1Ppm=10-,余同)的一氧化氮气体浓度下,不应发出报警信号,在此状态下,报警浓度应符合5.1.3.4的要求。5.1.3.7.2具有不完全燃烧检测功能的报警器在25Ppm的氢气浓度下,不应发出报警信号,5.1.3.7.3具有不完全燃烧检测功能的报警器在25ppm氢气和25Ppm一氧化碳的混合气体浓度下,不应发出报警信号。
报警音量
GB/T34004—2017
在额定工作电压下,在距报警器正前方1m远处的声压级(A计权)应大于70dB,同时不应大于115dB.
5.1.3.9耐电源电压波动性能(使用电池的报警器除外)报警器分别在额定电压的85%和115%下(如规定了适用电压范围,则分别在最低电压和最高电压下),进行报警浓度及抗干扰气体性能试验,报警浓度应符合5.1.3.4的要求,抗干扰气体性能应符合5.1.3.6的要求。
绝缘电阻
报警器有绝缘要求的外部带电端子、电源插头或电源接线端子分别与外壳间的绝缘电阻在实验室环境条件下不应小于100Ma,在湿热环境条件下不应小于1Mn。5.1.3.11电气强度(仅以电池供电及安全特低电压供电的报警器除外)报警器有绝缘要求的外部带电端子、电源插头或电源接线端子分别与外壳间应能经受率为50Hz,电压为3000V的交流电压,历时1min,在试验期间不应出现击穿,2静电放电抗扰度
报警器应能耐受表4所规定的静电放电干扰试验。试验期间报警器不应发出报警信号或故障信号:试验后,报警器的报警浓度应符合5.1.3.4的要求。表4静电放电抗扰度试验参数和条件试验参数
放电电压/kv
放电间隔/s
每点放电次数
射频电磁场辐射抗扰度
试验条件
空气放电(外壳)
接触放电(耦合板)
报警器应能耐受表5所规定的射频电磁场辐射抗扰度试验试验期间报警器不应发出报警信号或故障信号:试验后,报警器的报警浓度应符合5.1.3.4的要求。表5射频电磁场辐射抗扰度试验参数和条件试验参数
场强/V/m)
额率范图/MHz
扫描速率/(10借频程/s)
两幅深度
试验条件
80~1000
<1.5×10-
1kHz,正强波
GB/T34004—2017
电快速瞬变脉冲群抗扰度
报警器应能耐受表6所规定的电快速瞬变脉冲群抗扰度试验,试验期间报警器不应发出报警信号或故障信号试验后,报警器的报警浓度应符合5.1.3.4的要求。注:使用电施供电,且与外界无任何连接线的报警器不进行此项试验。表6
6电快速瞬变脉冲群抗扰度试验参数和条件试验参数
电压峰值/kV
重复额率/kHz
浪涌(冲击)抗扰度
试验条件
2(AC电源线)
1(其他连接线)
正、负
每次1min
报警器应能耐受表7所规定的浪通(冲击)抗扰度试验,试验期间报警器不应发出报警信号或故障信号;试验后,报警器的报警浓度应符合5.1.3.4的要求。注:使用电池供电,且与外界无任何连接线的报警器不进行此项试验,表7
试验参数
浪涌(冲击)开路测试电压/kV
试验次数
时间间隔
浪通(冲击)抗扰度试验参数和条件试验条件
电源线
射频场略应的传导扰抗扰度
正、负
线-线:1
线-地:2
报警器应能耐受表8所规定的射额场感应的传导扰抗扰度试验,试验期间报警器不应发出报警信号或故障信号:试验后,报警器的报警浓度应符合5.1.3.4的要求。注:使用电池供电,且与外界无任何连接线的报警器不进行此项试验。表8射频场感应的传导骚扰抗扰度试验参数和条件试验参数
额率范围/MHz
电压/dBy
扫描速率/(10倍额程/s)
调波深度
试验条件
1kHz正弦波
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
