GB/T 34055-2017 月球数字高程模型数据制作规范
GB/T34055-2017
标准压缩包解压密码：www.bzxz.net

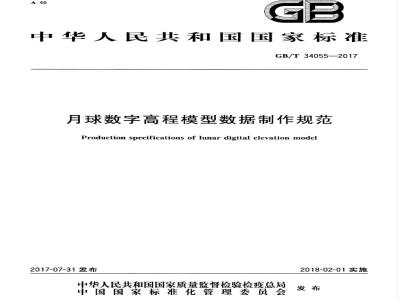

标准图片预览
标准内容
ICS07.040
中华人民共和国国家标准
GB/T34055-—2017
月球数字高程模型数据制作规范Production specifications of lunar digital elevation model2017-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
GB/T34055—2017
规范性引用文件
术语和定义
影像数据质量要求
摄影测量处理要求
月球数字高程模型的规格
月球数字高程模型的精度
产品内容
附录A（资料性附录）月球数字高程模型高程精度的计算附录B（资料性附录）数据文件命名示例参考文献
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国科学院提出。
本标准由全国空间科学及其应用标准化技术委员会（SAC/TC312)归口。本标准起草单位：中国科学院国家天文台。GB/T34055—2017
本标准主要起草人：李春来、刘建军、任鑫、牟伶俐、王奋飞、王文睿、张晓霞、严韦、陈王丽。I
HiiKAoNi KAca
HiKAoNiKAca
1范围
月球数字高程模型数据制作规范GB/T34055-2017
本标准规定了利用环月探测获取的光学立体影像数据制作月球数字高程模型的影像数据质量、摄影测量处理、规格、精度及产品内容。本标准适用于1：2500000,1：1000000,1:5000001：250000,1：100000,1：500001：25000和1：10000等8种比例尺月球数字高程模型的制作。其他比例尺月球数字高程模型制作可参照本标准执行。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T30112-2013月球空间坐标系GB/T32521
月球基本比例尺地形图分幅和编号GB/T33990
GB/T33997
GB/T33998
3术语和定义
月球数字地图质量检查与验收
月球与行星数据产品格式规范
月球信息元数据
下列术语和定义适用于本文件。3.1
月球数字高程模型免费标准bzxz.net
lunar digital elevation model在一定范围内通过规则格网点描述月面高程信息的数据集，用于反映月表地貌形态的空间分布。注：月球空间信息数字产品的重要组成部分之一。3.2
fphotogrammetry
摄影测量
利用摄影影像信息测定目标物的形状、大小、空间位置、性质和相互关系的科学技术。[GB/T14950—2009，定义2.1]
框幅影像frameimage
曝光瞬间对整个幅面同时成像所获取的影像数据。3.4
推扫影像push-broomimage
采用线阵成像探测器沿垂直于线阵方向推进扫描所获取的影像数据。3.5
格网数据griddata
与特定参照系相对应的空间的规则化的数据。1
HiKAoNiKAca
GB/T34055—2017
［GB/T17798-2007.定义3.36］
image resolution
影像分辨率
影像再现物体细部能力的一种量度。［GB/T14950—2009，定义4.76］3.7
光束法区域空中三角测量bundleaerialtriangulation光线束法区域网加密
以摄影时目标点、相应像点和摄站点三点共线条件所建立的每条空间光线为整体平差运算中的基本单元的区域网空中三角测量。LGB/T149502009定义5.80
blockadjustment
区域网平差
利用多条轨道构成的区域网模型进行整体平差的空中三角测量平差方法。注：改写GB/T14950—2009，定义5.833.9
standard deviation
标准［偏]差
中误差
随机变量（X）的方差的均方根，记为。。［GB/T14911--2008，定义4.15]3.10
photographic baseline
摄影基线
获取立体像对时，相邻摄站间的连线。［GB/T14950-—2009，定义4.42］3.11
longitudinal overlap
航向重叠
同一轨道内相邻影像上具有同一地区影像的部分，通常以百分比表示。注：改写GB/T14950—2009，定义4.53。3.12
旁向重叠lateraloverlap
相邻轨道间的影像上具有同一地区影像的部分，通常以百分比表示。注：改写GB/T14950—2009，定义4.54。4影像数据质量要求
4.1影像类型
月球数字高程模型制作采用的影像数据包括框幅影像和推扫影像。内定向
内定向应符合以下要求：
影像数据内方位元素应经过地面测定或在轨标定；a）
单相机综合畸变差改正后残差应小于0.3像素。2
HiKAoNiKAca
4.3影像分辨率
不同比例尺月球数字高程模型对应的影像分辨率应等于或优于表1的要求。表1月球数字高程模型对应的影像分辨率比例尺
1:2500000
1:1000000
1:500000
1:250000
1:100000
1150000
1:25000
1+10000
4.4拍摄时间
影像分辨率
GB/T34055—2017
月球数字高程模型制作宜选取光照度充足条件下拍摄的影像数据，并且避免过大的阴影，一般以太阳高度角和阴影倍数来确定，见表2。表2月球数字高程模型影像拍摄太阳高度角与阴影倍数地形类别
平坦区域
非平坦区域
影像重叠度
影像重叠度宜符合以下要求：
太阳高度角
立体像对的航向重叠率宜处于60%～65%之间，最小不得小于55%：a)
b）相邻轨道的旁向重叠率宜处于20%～25%之间，最小不得小于10%。4.6覆盖保证
覆盖保证宜符合以下要求：
航向覆盖超出测区边界线应不少于一条摄影基线；a)
阴影倍数
旁向覆盖超出测区边界线应不少于像幅的20%，最小不得少于像幅的10%。b)
摄影测量处理要求
区域网划分
区域网按矩形规则格网进行划分。3
HiiKAoNiKAca
GB/T34055—2017
5.2影像连接点与控制点选取
影像连接点与控制点选取应符合以下要求：a）影像连接点包括两类，即同一轨道内相邻影像间的连接点（轨道内连接点）和相邻轨道间相邻影像间的连接点（轨道间连接点)；b）影像连接点采用自动匹配的方式提取，影像匹配提取的同名像点应均勾分布在影像范围内，点位构成的图形宜大致成规则格网，数量应保证7.2规定的接边精度，轨道间连接点的数量所占比例不得少于15%；
c）控制点参考坐标应由已有的高质量月球数字产品中获取；d）平面控制点应选在影像清晰、特征明显的月表地物上，撞击坑边缘弧形地物、阴影、曝光过度的地物不得作为选取点；
高程控制点应选在高程变化平缓的地物上，宜选取在相邻撞击坑之间的台地、撞击坑底部等平e
坦区域；
f）平高控制点应同时满足平面和高程控制点对点位目标的要求。5.3平差方法
月球数字高程模型宜采用光束法区域网平差方法，即光线束法区域网加密。5.4平差精度
平差精度应符合以下要求：
a）经过平差剔除粗差点后，平差连接点分布应不存在相邻轨道间无连接点的现象：b）平差处理后，轨道内连接点像点坐标残差中误差不得超过1个像素，最大值不得超过2个像素：
c）平差处理后，轨道间连接点像点坐标残差中误差不得超过2个像素，最大值不得超过4个像素。
5.5月球数字高程模型制作
月球数字高程模型制作应符合以下要求：a）月球数字高程模型应通过密集匹配点的月面坐标值插值得到；b）密集匹配点由影像自动匹配获取，密集匹配点的月面坐标值应通过摄影测量前方交会的方法计算，其中使用的外方位元素应为平差处理优化后的外方位元素；c）密集匹配点的密度应保证对应比例尺下数字高程模型格网大小范围内至少存在一个匹配点。6月球数字高程模型的规格
6.1空间定位参考系
6.1.1平面坐标系
平面坐标系采用以GB/T30112一2013中3.4所规定的“月固坐标系”为大地基准，6.1.2所规定的内容为投影方式的平面直角坐标系。6.1.2投影方式
投影方式宜符合以下要求：
HiiKAoNiKAca
靠近两极地区（84°N~90°N，84°S~90°S）采用极点方位投影；b）中低纬度地区（14°N～84°N，14°S～84°S)采用等角兰伯特投影；c）赤道及其附近地区（14°S～14°N）采用横轴墨卡托投影。高程基准
GB/T34055—2017
按照GB/T30112一2013中3.1所规定的月球参考球，该月球参考椭球为正球体，中心为月球质心，表面为月球参考椭球面。
6.2分幅与编号
月球数字高程模型的分幅与编号按GB/T32521执行。6.3地形类别
月球数字高程模型的地形类别按图幅范围内大部分区域的月面坡度划分，其规定见表3。表3月球数字高程模型地形类别
地形类别
平坦区域
非平坦区域
6.4格网数据类型
月球数字高程模型采用规则格网数据。6.5格网尺寸
不同比例尺月球数字高程模型对应的格网尺寸要求见表4。表4月球数字高程模型格网尺寸
比例尺
1:2500000
1:1000000
1:500000
1250000
1:100000
1:50000
1:25000
1:10000
格网尺寸
月面坡度
格网尺寸
HiiKAoNiKAca
GB/T34055—2017
7月球数字高程模型的精度
7.1高程精度
不同比例尺月球数字高程模型中特征点的高程中误差应优于表5的要求。计算方法参见附录A。撞击坑坑壁、峭壁、月球两极地形阴影遮挡区等特殊困难地区的高程中误差可按地形类别放宽0.5倍。表5月球数字高程模型高程精度
比例尺
1:2500000
1:1000000
1:500000
1：250000
1:100000
1:50000
1:25000
1:10000
7.2接边精度
接边精度应符合以下要求：
地形类别
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
a）在几何图形方面，相邻图幅接边月表地物在逻辑上应无缝接边：高程中误差
b）同比例尺的相邻轨道、相邻图幅或区域网之间公共点接边时，平面和高程的较差均不应大于平差后控制点的残差或数字高程模型格网大小的2倍，当两者有冲突时，以后者为准。8产品内容
8.1产品命名规则
数据产品文件名依次由任务标识，处理机构标识，数据产品类型、分幅编号、图幅中央位置所在经度和纬度信息，产品版本号等6个要素组成，各要素之间通过下划线间隔。数据产品文件命名示例参见附录B。
数据存储顺序
规则格网月球数字高程模型数据存储时，应按由西向东，由北向南的顺序排列。8.3小比例尺月球数字高程模型产品小比例尺月球数字高程模型可由大比例尺月球数字高程模型重采样生成8.4数据产品内容
GB/T34055—2017
月球数字高程模型产品应包含元数据，元数据内容及填写规则按GB/T33998执行。8.5产品检验规则（质量评定程序）月球数字高程模型产品的检验规则按GB/T33990执行。产品分发格式
月球数字高程模型产品的分发格式按GB/T33997执行。7
GB/T34055—2017
附录A
（资料性附录）
月球数字高程模型高程精度的计算月球数字高程模型的高程精度要求应满足式（A.1）)：h=0.34XC.I
注：参见《遥感手册》第6册（斯坦纳，1983）。式中：
一检测点的高程中误差，其单位与等高距取的单位相同；h
一等高距，即两条相邻等高线之间的高程差，其大小与地形图的比例尺有关，单位为米（m）。不同比例尺月球数字高程模型的基本等高距参见表A1表A.1月球数字高程模型的基本等高距比例尺
1：2500000
1:1000000
1:500000
1:250000
1:100000
1:50000
1:25000
1:10000
地形类别
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
平坦区域
非平坦区域
基本等高距
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
