GB/T 34103-2017 海洋工程结构用热轧H型钢 GB/T34103-2017 标准压缩包解压密码：www.bzxz.net

ICS77.140.70
5900998

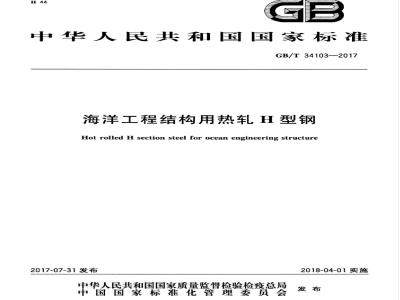

中华人民共和国国家标准
GB/T34103—2017
海洋工程结构用热轧H型钢
Hot rolled H section steel for ocean engineering structure2017-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-04-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SCA/TC183)归口。GB/T34103—2017
本标准起草单位：马钢（集团）控股有限公司、山东钢铁股份有限公司莱芜分公司、河北津西钢铁集团股份有限公司、冶金工业信息标准研究院。本标准主要起草人：龚庆华、吴保桥、王中学、赵一臣、刘宝石、程鼎、杜传治、叶高旗、王玉婕、吴坚、奚铁、李福荣、高海建、张卫斌、张步海、柏胜。I
Hii KAoNhi KAca
HiiKAoNhiKAca
1范围wwW.bzxz.Net
海洋工程结构用热轧H型钢
GB/T34103—2017
本标准规定了海洋工程结构用热轧H型钢的分类及牌号、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。本标准适用于制造海洋工程结构用翼缘厚度不大于50mm的热轧H型钢（以下简称H型钢）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.9
钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.11
GB/T223.12
GB/T223.14
GB/T223.16
GB/T223.18
GB/T223.19
GB/T223.23
GB/T223.26
GB/T223.37
GB/T223.40
GB/T223.54
GB/T223.58
GB/T223.59
钢铁及合金铬含量的测定
可视滴定或电位滴定法
钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量钢铁及合金化学分析方法试剂萃取光度法测定钒含量钢铁及合金化学分析方法
变色酸光度法测定钛量
钢铁及合金化学分析方法
硫代硫酸钠分离-碘量法测定铜量钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金镍含量的测定丁二酮分光光度法钢铁及合金钼含量的测定硫氰酸盐分光光度法钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量钢铁及合金锯含量的测定氯磺酚S分光光度法钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法GB/T223.60
钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量GB/T223.61
钢铁及合金化学分析方法磷钼酸铵容量法测定磷量GB/T223.63
钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量GB/T223.64
钢铁及合金锰含量的测定火焰原子吸收光谱法GB/T223.67
钢铁及合金硫含量的测定次甲基蓝分光光度法GB/T223.68
钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.69
钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T223.71
GB/T223.72
钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量钢铁及合金硫含量的测定重量法GB/T223.74
钢铁及合金化学分析方法非化合碳含量的测定GB/T223.76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量I
HiiKAoNhiKAca
GB/T34103—2017
GB/T223.78
钢铁及合金化学分析方法姜黄素直接光度法测定硼含量GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229
GB/T2101
GB/T2975
GB/T4336
GB/T5313
GB/T6394
金属材料夏比摆锤冲击试验方法型钢验收，包装，标志及质量证明书的一般股规定钢及钢产品力学性能试验取样位置及试样制备碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）厚度方向性能钢板
金属平均晶粒度测定方法
GB/T11263
GB/T20066
GB/T20123
GB/T20124
GB/T20125
YB/T081
3分类及牌号
热轧H型钢和剖分T型钢
钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）钢铁氮含量的测定情性气体熔融热导法（常规方法）低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法冶金技术标准的数值修约与检测数值的判定H型钢按强度级别分为：一般强度高强度和超高强度海洋工程结构用钢三类。H型钢的牌号、厚度方向性能级别、用途应符合表1的规定。当需方对H型钢有厚度方向性能要求时，则在牌号后加上要求的厚度方向性能级别，例如：AZ15或DH36Z25或EH420Z35。
表1H型钢的牌号、厚度方向性能级别及用途牌号
AH32.DH32、EH32.FH32
AH36.DH36.EH36.FH36
AH40.DH40.EH40.FH40
AH420、DH420.EH420FH420
AH460、DH460.EH460.FH460
AH500.DH500.EH500.FH500
AH550、DH550.EH550FH550
AH620.DH620.EH620、FH620
AH690、DH690,EH690,FH690
厚度方向性能级别
Z15、Z25、Z35
Z15、Z25Z35
Z15、Z25.Z35
般强度海洋工程结构用钢
高强度海洋工程结构用钢
超高强度海洋工程结构用钢
注：牌号中的字母A、B、D、E、F表示质量等级，H表示高强度（HigherStrength）。，适用于翼缘厚度≥15mm的H型钢。4订货内容
订货时，需方应提供下列信息并在合同中注明：a）本标准编号；
b）产品名称及种类：
HiiKAoNhiKAca
c）牌号：
）规格；
交货状态；
交货长度：
重量和数量；
需方提出的特殊要求。
5尺寸、外形、重量及充许偏差
H型钢的尺寸、外形、重量及充许偏差应符合GB/T11263的规定。6技术要求
6.1钢的牌号和化学成分
GB/T34103—2017
6.1.1一般强度、高强度钢的牌号和化学成分（熔炼分析）应符合表2的规定，各牌号的碳当量（CEV）要求应符合表3的规定。
2超高强度钢的牌号和化学成分（熔炼分析）应符合表4的规定。6.1.2
当需方对H型钢有厚度方向性能要求时，S含量应符合GB/T5313的规定。6.1.4H型钢的成品化学成分允许偏差应符合GB/T222的规定。表2一般强度和高强度钢的牌号和化学成分牌号
《0.030《0.030
化学成分（质量分数)/%
HiiKAoNniKAca
GB/T34103—2017
A级钢的C含量最大可到0.23%。
表2（续）
化学成分（质量分数)/%
bB级钢做冲击试验时，Mn含量下限可到0.60%，C
当AH32~EH40级钢的厚度≤12.5mm时，Mn含量的最小值可到0.70%。d当F级钢中含铝时，N<0.012%。Ti
细化晶粒元素（Al、Nb，V、Ti)可单独或以任一组合形式加人钢中。当单独加人Nb.V、Ti时，其含量应符合本表的规定；当单独加人AI时，酸溶铝（Als)含量应≥0.015%，可采用全铝（Alt)含量代替酸溶铝含量，此时全铝（Alt)含量应≥0.020%，若混合加人两种或两种以上细化晶粒元素时，则细化晶粒元素含量下限的规定不适用，同时要求Nb+V+Ti≤o.12%
添加的任何其他元素，应在质量证明书中注明含量。表3一般强度和高强度钢的碳当量牌号
A、B、D、E
AH32、DH32、EH32、FH32
AH36.DH36、EH36.FH36
AH40.DH40、EH40、FH40
碳当量计算式：CEV=C+Mn/6+（Cr+Mo+V)/5+（Ni+Cu）/15碳当量（CEV)b/%
h经供需双方协商，可采用焊接裂纹敏感系数（Pcm）代替碳当量，其值由供需双方协商确定。焊接裂纹敏感系数计算式：Pcm=C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B。表4超高强度钢的牌号和化学成分牌号
化学成分6（质量分数）/%
HiiKAoNniKAca
表4（续）
化学成分（质量分数)/%
GB/T34103—2017
钢中添加的合金化元素和细化晶粒元素Al、Nb、V、Ti等含量应在质量证明书中注明。经供需双方协商，可采用碳当量（CEV)或焊接裂纹敏感系数（Pcm）来评估H型钢的可焊性。计算式按表3注，其值由供需双方协商确定。
6.2冶炼方法
钢由转炉或电炉冶炼，需要时可进行炉外精炼。6.3交货状态
H型钢以热轧状态交货，经供需双方协商，也可以其他状态交货。6.4力学性能
6.4.1H型钢的力学性能应符合表5的规定。表5H型钢的力学性能
拉伸试验
上届服强度RH/MPa
≥235
≥315
抗拉强度R/MPa
400~520
450~570
断后伸长率A/%
V型冲击试验。
试验温度/℃
冲击吸收能量KV./J
HiiKAoNhiKAca
GB/T34103—2017
上屈服强度Rn/MPa
≥390
≥420
≥460
≥550
≥620
≥690
：拉伸试验取纵向试样。
拉伸试验b
表5（续）
抗拉强度R/MPa
490~630
510~660
530~680
570~720
610~770
670~830
720~890
770~940
b当服不明显时，可采用Rpo.2代替上届服强度。断后伸长率A/%
V型冲击试验
试验温度/℃
冲击吸收能量KVa/J
除非双方协议另有规定，冲击试验应取纵向试样。当根据双方协议进行横向冲击试验时，则不需再进行纵向冲击试验。
GB/T34103-2017
6.4.2对厚度为6mm~<12mm的H型钢取冲击试验试样时，可分别取5mm×10mm×55mm和7.5mm×10mm×55mm的小尺寸试样，此时冲击功值分别为不小于表5规定值的2/3和5/6。优先采用较大尺寸的试样。
6.4.3H型钢的冲击试验结果按一组3个试样的算术平均值进行计算，允许其中有1个试验值低于规定值，但不应低于规定值的70%。6.4.4当需方对H型钢有厚度方向性能要求时，应按照GB/T5313进行厚度方向拉伸试验，其断面收缩率应符合GB/T5313的规定。
6.5表面质量
H型钢表面质量应符合GB/T11263的规定。经供需双方协商，并在合同中注明，也可按YB/T4427或双方协议的规定。
6.6无损检验
6.6.1有厚度方向性能要求的H型钢应进行超声波探伤。6.6.2经供需双方协商，并在合同中注明，其他H型钢也可进行超声波探伤。6.6.3探伤可按GB/T2970或EN10306或ASTMA898/A898M或双方协议规定的方法，探伤数量、合格级别应在合同中注明。
特殊要求
经供需双方协商，并在合同中注明，H型钢可进行晶粒度等其他项目的检验。试验方法
每批H型钢的检验项目、取样数量、取样方法和试验方法应符合表6的规定。表6检验项目、取样数量和试验方法序号
检验项目
化学成分（熔炼分析）
拉伸试验
冲击试验
厚度方向拉伸试验
无损检验
晶粒度
表面质量
尺寸、外形
检验规则
8.1检查和验收
取样数量
1个/炉
1个/批
3个/批
3个/批
1个/批
取样方法
GB/T20066
GB/T2975
GB/T5313
GB/T6394
试验方法
GB/T223,GB/T4336.GB/T20123，GB/T20124.GB/T20125
GB/T228.1
GB/T229
GB/T5313
GB/T6394
目视、量具
H型钢的检查和验收由供方技术监督部门进行。需方有权对本标准或合同所规定的任一检验项7
GB/T34103—2017
目进行检查和验收，
组批规则
H型钢应成批验收，每批由同一牌号、同一炉号、同一规格、同一交货状态的钢材组成。每批重量应不大于60t。
8.3复验与判定
8.3.1H型钢拉伸试验和冲击试验的复验与判定应符合GB/T2101的规定。2H型钢厚度方向（Z向）性能的复验与判定应符合GB/T5313的规定。8.3.2
8.4数值修约
数值修约方法应符合YB/T081的规定。9包装、标志及质量证明书
H型钢的包装、标志及质量证明书应符合GB/T2101的规定。80
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
