ICS_21.100.10

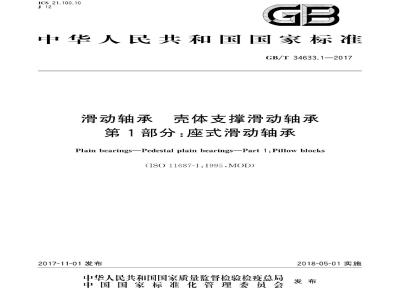

中华人民共和国国家标准
GB/T34633.1—2017
滑动轴承
壳体支撑滑动轴承
第1部分：座式滑动轴承
Plain bearings—Pedestal plain bearings—Part 1:Pillow blocks(ISO11687-1:1995,MOD)
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施
GB/T34633《滑动轴承壳体支撑滑动轴承》分为3个部分：一第1部分：座式滑动轴承；
一第2部分：偏置法兰式滑动轴承；第3部分：居中法兰式滑动轴承。本部分为GB/T34633的第1部分。GB/T34633.1—2017
本部分采用重新起草法修改采用IS011687-1：1995《滑动轴承壳体支撑滑动轴承第1部分：座式滑动轴承》。
本部分与ISO11687-1：1995的技术性差异及其原因为关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件中”，具体调整如下：·用等同采用国际标准的GB/T131代替ISO1302；·用等效采用国际标准的GB/T1184代替ISO2768-2；·用等效采用国际标准的GB/T1804代替ISO2768-1；·用等效采用国际标准的GB/T6414代替ISO8062；·用等效同采用国际标准的GB/T9439代替ISO185；?用修改采用国际标准的GB/T11352代替ISO3755。第3章中增加了轴承绝缘形式的表示代号，以完善对轴承型式的说明第6章\材料\中，因ISO630：1980、ISO683-111987、ISO426-1:1983、ISO426-2:1983均已作废，且我国并无对应材料牌号，所以采用国内行业正在使用的我国标准GB/T699、GB/T1174、GB/T1348、GB/T8740和GB/T17107中的材料牌号代替国际标准中的相应材料牌号，以适应国内实际生产使用情况；在本标准所引用的国家标准内容与国际标准对应内容一致的条件下，用非等同采用的GB/T9439和GB/T11352分别代替ISO185和ISO3755，以满足国内标准化工作交流的需要。
本部分由中国机械工业联合会提出。本部分由全国滑动轴承标准化技术委员会（SAC/TC236）归口。本部分负责起草单位：中机生产力促进中心，浙江申科滑动轴承科技有限公司。本部分参加起草单位：湖南崇德工业科技有限公司、浙江诸暨市轴瓦总厂有限公司、浙江省申发轴瓦股份有限公司、东方电气集团东方电机有限公司、哈尔滨电机厂有限责任公司滑动轴承事业部。本部分由全国滑动轴承标准化技术委员会负责解释1
iKAoNi KAca
HiiKAoNiKAca
1范围
滑动轴承壳体支撑滑动轴承
第1部分：座式滑动轴承
GB/T34633.1—2017
GB/T34633的本部分规定了型号为9～28和35～71的座式滑动轴承和相配转轴的设计特征。本部分适用于电机、透平机等旋转机械用座式滑动轴承。2规范性引用文件
下列文件对于本文件的使用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T131.产品几何技术规范（GPS）技术产品文件中表面结构的表示方法（GB/T131一2006ISO1302:2002IDT）
优质碳素结构钢
GB/T699
GB/T 1031
GB/T 1174
GB/T1184
GB/T1348
GB/T1804
GB/T6414
GB/T8740
GB/T9439
GB/T11352
产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值铸造轴承合金（GB/T1174—1992,ISO4382-1:1991,NEQ）形状和位置公差未注公差值（GB/T1184—1996，eqvISO2768-2：1989）球墨铸铁件（GB/T1348—2009，ISO1083：2004，MOD）一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqVISO2768-1：铸件尺寸公差与机械加工余量（GB/T6414—1999.eqvISO8062：1994）铸造轴承合金锭
灰铸铁件（GB/T9439—2010.ISO185：2005，MOD）一般工程用铸造碳钢件（GB/T11352一2009.ISO3755：1991、ISO4990：2003GB/T17107
锻件用结构钢牌号和力学性能
ISO4381：2011滑动轴承多层滑动轴承用锡基铸造合金（PlainbearingsTincastingalloysformultilayerplainbearings)
ISO12129-l：1995滑动轴承第1部分：配合（Plainbearings—Partl：Fits）ISO12129-2：1995滑动轴承第2部分：轴、凸缘与止推环的形位公差与表面粗糙度（PlainbeaningsPart 2:Tolerances on form and position and surface roughness for shafts,flanges and thrust collars)
3轴承型式
座式滑动轴承可以用以下文字符号表示其特征图1与图2是座式轴承的典型示意图。按安装尺寸可将其型号分为9～28号与35～71号.图中所示的符号仅仅说明其表示的形式，当订货时，需按下述顺序完整说明。由于设计（例如尺寸的限制）和经济的原因，对于35～71号轴承A型推力结构，其尺寸只能按表31
-iiKAoNniKAca
GB/T34633.1—2017
中的规定以保证其互换性
轴承座
无散热翅片
有散热翅片
散热方式：
N自然冷却
油池中水冷却
循环泵和自然冷却
循环泵和油池中水冷却
外部供润滑油循环冷却
轴承径向孔的形状与润滑方式：C
无油环圆柱孔
有油环圆柱孔
无油环双油叶
无油环四油叶
轴承止推型式：
无止推面
带油槽的平面止推面
形面止推面免费标准bzxz.net
A可倾瓦块止推面
轴承绝缘形式：
」绝缘轴承（不绝缘轴承则省略）密封：
密封的形式与相关尺寸按协议。尺寸
尺寸见图1～图2和表1～表2。
图1和图2没有给出座式滑动轴承全部设计尺寸，仅对说明的尺寸有所要求未注尺寸应适当选择。
转轴的设计
尺寸见图3～图4和表3～表4。
iiikAoNnikAca
说明：
观察窗
d.进油孔(循环泵站、循环泵)；测温计连接螺纹孔G%；
放油孔
d。油位观察孔或用循环泵站时的出油孔：螺塞（可安装加热器、油温测量计、循环泵吸人管或翅片冷却器）。排油
（实例）
图19~28号座式滑动轴承示意图
GB/T34633.1—2017
iiKAoNiKAca
GB/T34633.1—2017
（名义密
封尺寸)
用于M16
仅适用于圆柱形孔。
9～28号座式滑动轴承尺寸（见图1）表1
用于M20
用于M24
用于M30
用于M36
单位为毫米
用于M42
对于具有A型止推结构的轴承，为了保持b1尺寸不变（保证轴瓦的互换性），B尺寸会稍有偏离（与可倾瓦块的形式有关)。
底脚定位销用引孔。
如需要更大的接口，则按技术协议“h，包含绝缘层厚度。
轴瓦与轴承座应为过渡配合或者按照协议的规定4
iiiKAoNikAca
说明：
观察窗
dA型止推结构用进油孔：；
d：进油孔（循环泵站、循环泵）：测温计连接螺纹孔G：
-d。油位观察孔或用循环泵站时的出油孔；螺塞（可安装加热器、油温测量计、循环泵吸人管或翅片冷却器）。排油
（实例）
图235~71号座式滑动轴承示意图G2.A
GB/T34633.1—2017
HiiKAoNiKAca
GB/T34633.1—2017
009009099
029009
5055508
包含密封段的宽度，
包含密封段的宽度。
GB/T34633.1—2017
表面粗糙度单位为微米
图3非定位（自由）轴承的转轴设计（Q型止推结构）表面粗糙度单位为微米
图4定位轴承的转轴设计（A、B与K型止推结构）GB/T34633.1—2017
dy;dgd
表39～28号轴承用转轴设计尺寸（见图3与图4）11
轴的极限偏差、形位公差和表面粗糙度按ISO12129-1:1995和ISO12129-2:1995。280
单位为毫米
对于9~28和35~71号轴承标准轴向间隙分别为0.5mm与0.6mm。如果轴向载荷的方向或轴向推力大小变化，相应尺寸b；可分别减小0.2mm与0.3mm，如果是仅满足试车需要的固定瓦轴承（止推轴承B、K），bs尺寸可以增加。
如果非定位（自由）轴承（Q型止推结构可允许很大轴向移动（例如热膨胀或很大轴向间系统），尺寸b：可以增加。
如果d。等于或小于转轴直径D，则可以省略。半径，和。可由退槽代替。
