GB/T 34865-2017 高压直流转换开关用电容器
GB/T34865-2017
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

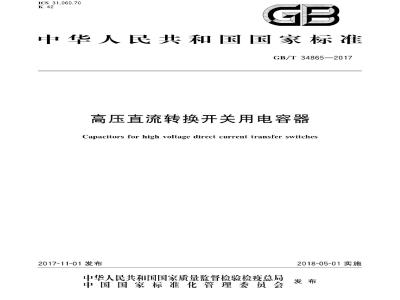

ICS31.060.70
中华人民共和国国家标准
GB/T34865—2017
高压直流转换开关用电容器
Capacitors for high voltage direct current transfer switches2017-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施
规范性引用文件
术语和定义
缩略语
使用条件
正常使用条件
特殊使用条件
6试验
试验要求
例行试验
型式试验
验收试验
特殊试验
设计和结构要求
电容器组
电容器单元
机械设计
绝缘子
无线电干扰(RIV)设计
焊接·
表面处理
绝缘水平
8安全要求
电容器放电器件
外壳连接，
环境保护.
电容器单元的铭牌
电容器组的说明书或铭牌.
警告牌
安装和运行导则
运行温度
GB/T34865—2017
-iiiKAoNiKAca
GB/T34865—2017
附录A（资料性附录）
高压直流输电系统常用直流转换开关组成原理图附录B（资料性附录）
电容器放电电阻的计算公式
参考文献
+.+..........
iiiKAoNikAca
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国电器工业协会提出。本标准由全国高压直流输电设备标准化技术委员会（SAC/TC333）归口。GB/T34865—2017
本标准起草单位：西安西电电力电容器有限责任公司、清华大学、西安高压电器研究院有限责任公司、南方电网科学研究院有限责任公司、西安西电电力系统有限公司、上海思源电力电容器有限公司、桂林电力电容器有限责任公司、西安西电高压开关有限责任公司、新疆维吾尔自治区产品质量监督检验研究院。
本标准主要起草人：李媛、刘水平、黄瑜珑、高文、杨晓辉、张晋波、信建伟、高和平、张祖安、王浩、王崇祜、吴维柏、董海健、贺平军、张颜珠。陈志彬、王小伟iKAoNi KAca
-iiiKAoNniKAca
1范围
高压直流转换开关用电容器
GB/T34865—2017
本标准规定了高压直流转换开关用电容器的术语和定义、使用条件、试验、设计和结构安全、标志安装与运行等要求
本标准适用于安装在高压直流输电（HVDC)换流站直流侧、用于高压直流转换开关中与开断装置并联的辅助回路中的电容器单元和电容器组。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T311.1绝缘配合第1部分：定义原则和规则GB/T2900.16电工术语电力电容器GB/T13498高压直流输电术语
GB/T16927.1高电压试验技术第1部分：一般定义及试验要求3术语和定义
GB/T2900.16和GB/T13498界定的以及下列术语和定义适用于本文件。3.1
电容器元件（或元件）capacitorelement（orelement）由电介质和被它隔开的两个电极所构成的部件［GB/T11024.1—2010.定义3.1
电容器单元（或单元）capacitorunit（orunit）由一个或多个电容器元件组装于同一外壳中并有引出端子的组装体。[GB/T11024.1—2010,定义3.2
tseries section
串联段
所有并联连接在一起的电容器单元。3.4
capacitorbank
电容器组
连接在一起共同起作用的若干电容器单元。3.5
电容器
capacitor
本标准中，“电容器”一词是当不需要特别强调“电容器单元”或“电容器组”的不同含义时的用语。[GB/T11024.1—2010，定义3.4
iiKANiKAca
GB/T34865—2017
固有电感
inherent inductance
电容器的导电系统所具有的电感，3.7
oscillation frequency
振荡频率
振荡放电时电压（或电流)的频率，单位为赫兹（Hz）。3.8
rated capacitance of a capacitor bank电容器组的额定电容
设计电容器时所采用的电容器组的电容值。注：由购买方在技术规范书中给出。3.9
电容器单元的额定电容rated capacitanceof acapacitorunitCN
设计电容器单元时所规定的电容值。由式(1)给出：
式中：
电容器组的额定电容，单位为微法（μF)；电容器组中的电容器单元串联段数；电容器组中的电容器单元并联数。电容器组的等效交流额定电压
equivalent rated ac voltage of a capacitor bankUNb
设计电容器时所采用的电容器组的电压值。由式(2)给出：
式中：
电容器组的操作冲击耐受水平（峰值），单位为千伏（kV)；注：UsWL由购买方给出。
电容器单元的等效交流额定电压equivalentratedacvoltageof acapacitorunitUN
设计电容器单元时所采用电压值。由式(3)给出：
式中：
电容器组的等效交流额定电压，单位为千伏（kV）：电容器组中电容器单元的串联段数。（1)
·（2)
.（3）
-iiKAoNni KAca
剩余电压
residual voltage
电容器断开电源一段时间之后电容器端子间尚残存的电压。3.13
运行电压
operating voltage
直流系统运行时，直流转换开关端子对地的直流电压。[GB/T25309—2010，定义3.3.7]3.14
持续运行电压
continuous operating voltageUND
电容器端子间持续运行的直流电压。注：由购买方在技术规范书中给出。3.15
最高工作电压
maximum operating voltage
开关转换过程中电容器端子间的最高电压（峰值）。注：由购买方在技术规范书中给出。3.16
currenttotransfer
转换电流
在直流转换开关分闸时刻.流过该直流转换开关的直流电流。［GB/T25309—2010，定义3.3.9]3.17
最大工作电流
maximum operating current
开关转换过程中通过电容器的最大电流（峰值）。注：由购买方在技术规范书中给出。3.18
电容器放电器件
discharge device of a capacitorGB/T34865—2017
种可配备于电容器内部的器件，当电容器从电源断开后能在规定时间内将电容器端子间的电压降低到规定值。
注：放电器件通常采用放电电阻。3.19
电容器损耗
capacitor losses
电容器消耗的有功功率。
电容器的损耗角正切tangentof thelossangleofacapacitortand
在规定的正弦交流电压和频率下，电容器的等效串联电阻与容抗之比。3.21
环境空气温度
ambientairtemperature
准备安装电容器处的空气温度。3.22
冷却空气温度
cooling air temperature
在稳定状态下，在电容器组的最热区域中两台电容器间外壳最热点连线中点的空气温度。3
iiKANiKAca
GB/T34865—2017
DC transfer switch
直流转换开关
用于将高压直流输电系统中的直流运行电流从一个运行回线转换到另一个运行回线的开关装置。注：高压直流输电系统常用直流转换开关组成原理图参见附录A。[GB/T25309—2010，定义3.1.1]3.24
active DC transfer switch
有源型直流转换开关
带有充电装置的直流转换开关。［GB/T25309—2010，定义3.1.2]3.25
passive DC transfer switch
无源型直流转换开关免费标准bzxz.net
不带充电装置的直流转换开关。［GB/T25309—2010，定义3.1.3]4缩略语
下列缩略语适用于本文件
LIWL雷电冲击耐受水平（LightningImpulseWithstandLevel）SIWL操作冲击耐受水平（SwitchingImpulseWithstandLevel)5使用条件
正常使用条件
5.1.1海拨
不超过1000m。对于大于1000m的使用环境，应按GB/T311,1进行海拨修正。5.1.2环境空气温度类别
电容器按温度类别分类，每一类别用一个数字后跟一个字母来表示。数字表示电容器可运行的最低环境空气温度。字母代表温度变化范围的上限，在表1中规定了最高值。温度类别覆盖的温度范围为：-50℃~55℃。
表1环境温度
注：这些温度值可在安装地区的气象温度表中查得4
24h平均最高
单位为摄氏度
年平均最高
GB/T34865—2017
表1是以电容器不影响环境空气温度的使用条件（例如户外装置）为前提确定的。如果电容器影响空气温度，则应加强通风和（或）另选电容器，以保证符合表1中的上限值。在这样的装置中冷却空气温度应不超过表1的温度上限值加上5℃。任何最低值和最高值的组合均可选作电容器的标准温度类别，例如：一40/A或一5/C。优先的标准温度类别为：一40/A，一25/A，一25/B，一5/A和一5/C。电容器可投人运行的最低环境空气温度应从5℃，一5℃，一25℃，一40℃，一50℃这五个优先值中选取。
经制造方同意，电容器可在低于上述下限的温度下使用，但投人运行必须在等于或高于该极限的温度下进行。
5.1.3风速
安装运行地区的风速应不超过34m/s。5.1.4地震
安装运行地区的地震烈度应不超过X度。5.1.5覆冰
覆冰厚度：5mm.10mm，15mm。
5.2特殊使用条件
对下列任一特殊使用条件，购买方均应通知制造方：高的相对湿度：可能需要使用特殊设计的绝缘子快速的霉菌生长：在装置中灰尘等落积处霉菌有可能生长发展，金属、陶瓷材料及一些油漆与清漆都不会助长霉菌。当使用杀菌剂时，其毒性保持时间最多几个月。腐蚀性大气：在工业及沿海地区都会遇到腐蚀性大气，甚至在户内也可能存在高腐蚀性大气。应当注意到，在较高温度的气候下，这种大气的作用要比在温和的气候下更为严重。污移：当电容器安装在高度污移的地区时，应采取特殊的预防措施。一海拨超过1000m：用在海拔超过1000m的电容器将受到特殊条件的作用，其选型应由购买方与制造方协商确定。当在海拨1000m及以下试验时其外绝缘试验电压应按GB/T311.1进行海拔修正
一地震地区：有些地区地震的概率较高，这将影响安装在这些地区的电容器或电容器组的机械设计。购买方应说明加速度幅值和阻尼值。其余特殊使用条件由制造方和购买方商定。6试验
6.1试验要求
6.1.1概述
下面给出了对电容器单元的试验要求。6.1.2试验条件
除对特殊的试验或测量另有规定外，电容器介质的温度应在5℃～35℃范围内。5
GB/T34865—2017
当必须进行校正时，使用的参考温度为20℃但制造方和购买方之间另有协议时除外如果电容器在不通电状态下在恒定环境温度中放置了适当长的时间，则可认为电容器的介质温度与环境温度相同。
如果没有其他规定，交流试验和测量均可在50Hz或60Hz的频率下进行，试验电压的波形和偏差应符合GB/T16927.1中的要求。
6.2例行试验
6.2.1概述
例行试验应由制造方在交货前对每一台电容器进行。如有需要，制造方应提供详列这些试验结果的证明书。
例行试验项目如下：
a）外观检查；
电容测量：
电容器损耗角正切（tano）测量；c）
端子间电压试验；
端子与外壳间交流电压试验；
电容器放电器件试验；
g）密封性试验。
上述试验顺序不是必需的。
6.2.2外观检查
检查电容器是否存在渗漏油、外壳变形，用量具检验相关的尺寸。检查套管有无损伤，金属件外表面及防腐层是否有损伤和腐蚀。检查爬电比距是否满足设计要求6.2.3电容测量
6.2.3.1测量程序
电容应在0.9U~1.1U的工频电压下用能排除由谐波引起误差的方法进行测量，如果制造方和购买方商定了适当的校正因数，也可在其他电压下测量。最终的电容测量应在电压试验（见6.2.5和6.2.6)后进行。为了揭示是否有诸如一个元件击穿所导致的电容变化，应在其他电气例行试验之前进行电容初测初测应在不高于0.15UN的交流电压下进行测量方法的准确度应能满足6.2.3.2规定的电容偏差。经过协商，可要求较高的准确度，在这种情况下，制造方应说明测量方法的准确度。测量方法的再现性应能检测出一个元件击穿的电容变化量，6.2.3.2电容偏差
电容器组电容和电容器组的额定电容偏差范围为：一1%1%，电容器单元电容和电容器单元的额定电容偏差范围为：一3%～3%，电容器组各串联段的电容的最大值与最小值之比应不超过1.036
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
