标准内容
ICS49.060
中华人民共和国国家标准

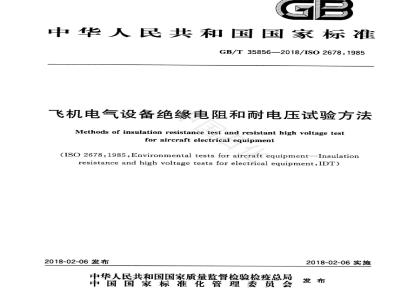

GB/T35856—2018/ISO2678:1985飞机电气设备绝缘电阻和耐电压试验方法Methods of insulation resistance test and resistant high voltage testfor aircraft electrical equipment(ISO 2678:1985,Environmental tests for aircraft equipment—Insulationresistance and high voltage tests for electrical equipment,IDT)2018-02-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-06实施
本标准按照GB/T1.1一2009给出的规则起草。GB/T35856—2018/ISO2678:1985本标准使用翻译法等同采用ISO2678:1985《飞机设备环境试验电气设备绝缘电阻和高电压试验》。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下:HB6167(所有部分)民用飞机机载设备环境条件和试验方法[ISO7137(所有部分)]。本标准做了下列编辑性修改:
修改了标准名称。
本标准由中国航空工业集团公司提出。本标准由全国航空器标准化技术委员会(SAC/TC435)归口。本标准起草单位:陕西航空电气有限责任公司、西北工业大学、安徽至一科技咨询有限公司、中国航空综合技术研究所、贵阳航空电机有限公司。本标准主要起草人:张晓斌、刘鹏、金惠杰、王宏霞、罗国华、王建、马恒飞。国石化
GB/T35856—2018/ISO2678:1985引言
0.1本标准为飞机设备环境试验系列标准的一部分。其他环境试验见ISO7137。0.2飞机电气设备的安全工作,需要有良好的绝缘质量和耐电压能力。绝缘体的质量和尺寸应适应工作电压和所遭受的气候条件,如温度,湿度、大气压力和表面污染的影响等。只有采用正确的试验方法,了解并验证绝缘的物理特性和状态,才能实现电气设备更小和更安全的设计。绝缘电阻测量和耐电压试验应视为两种不同的试验,仅绝缘电阻大不能证明绝缘没有缺陷,例如,绝缘介质出现龟裂时,将产生飞弧电压。0.2.1耐电压试验目的
耐电压试验旨在检验抵抗电场感应作用的绝缘能力。0.2.2绝缘电阻检测目的
绝缘电阻测量是检验电气设备有无足够的绝缘电阻值,以阻止超过容许值的泄漏电流通过绝缘。特别是在温度、湿度等各种气候条件和表面污染条件影响下,通过绝缘电阻测量检测电气设备所保持的绝缘性能。
0.2.3泄漏电流测试目的
泄漏电流检测适用于装有半导体的设备。试验电压取决于元器件的额定电压。Ⅱ
1范围
GB/T35856—2018/ISO2678:1985飞机电气设备绝缘电阻和耐电压试验方法本标准规定了预定装机使用的电气设备的绝缘电阻试验和耐电压试验要求,并提出了四类设备的绝缘要求。
本标准适用于预定装机使用的电气设备的绝缘电阻试验和耐电压试验。本标准不涉及已安装在飞机上的设备的绝缘试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。ISO7137飞机机载设备环境条件和试验方法(Aircraft—Environmentalconditionsandtest国石化
procedures for airborne equipment)3术语和定义
下列术语和定义适用于本文件。3.1
绝缘介质
fmeans of insulation
用于绝缘的气体、液体或固体材料。3.2
绝缘体insulation
由绝缘材料形成的最终产品形态的总称。3.3
绝缘能力insulationcapability能够承受适当等级的试验电压的能力。3.4
rated voltage
额定电压
在电气设备标识中规定的与其工作特性相关的电压值。4要求
4.1耐电压
4.1.1试验要求此内容来自标准下载网
耐电压试验应在电气设备规范中详细规定。当绝缘能够承受表1规定试验电压时,则认为该设备具有了足够的绝缘能力。当有必要重复耐电压试验时,应只施加表1中规定试验电压的80%。该规定也适用于已使用过或维修过的设备。1
-iiKAoNni KAca
GB/T35856—2018/IS02678:1985装有半导体且不能从其电气连接处断开或跨接的设备,不应进行耐电压试验。否则,设备可能损坏。
4.1.2电压值
耐电压试验应在标准大气条件下进行,试验电压值按表1的规定,所有交流电压值均指方均根值。表1耐电压试验电压最小值
额定电压
28V直流
115V/200V交流
28V直流
115V/200V交流
2绝缘电阻
试验电压
500V.50Hz或60Hz
1000V.50Hz或60Hz
600V,50Hz或60Hz
1500V,50Hz或60Hz
试验时间
5s~10s
在电气设备规范中应具体规定适当的绝缘电阻要求。当绝缘电阻达到表2规定的最小值时,则认为该设备满足了足够的绝缘电阻要求。表2绝缘电阻最小值
绝缘电阻最小值[导电部件与导电部件之间、设备
布线元件(接线盒、连接器、选线器、限位开关、断路器、继电器触点及接触器等)旋转机构
装有电子元件的设备
指示仪表及不同于A、B、C类的其他设备:指列在ISO7137中的环境试验。导电部件与壳体(地)之间]
与环境试验同时进行时
当测量单一部件的绝缘电阻时,最小值应增加到50Ma。4.3泄漏电流
当泄漏电流不超过3A时,则认为满足了泄漏电流足够小的要求。5试验方法
5.1耐电压试验
与环境试验无关时
耐电压试验应采用正弦交流电压。试验电压应从0V连续升高至表1中的规定值,并持续保持规定的试验时间,然后将试验电压降低至0V。试验电压变化率不应超过500V/s。试验电压应施加在设备的各接线端与壳体(地)之间,或电气设备规范规定的其他部件之间。2
iiKAoNiKAca
5.2绝缘电阻检测
GB/T35856—2018/IS02678:1985测试电压应为500V土25V直流电。绝缘电阻不仅应在各导电部件之间测试,还应在各导电部件与壳体(地)之间测试。绝缘电阻值应在测量值指示达到稳定后读取。5.3
泄漏电流测试
应采用如蓄电池之类的纯净直流电源进行测试。测试电压为28V士2V直流电,试验电源应申接一个0.5MQ的电阻器。
设备、组件、印制板及各种元件的泄漏电流应在下列部位之间进行测试:互不相连的独立电路之间;
所有连接在一起的导电部件与壳体(地)之间。b)
6试验报告
应提供试验报告,试验报告宜包括如下内容,以及本标准中适用的相关条款:a)
电气设备的型号、名称及标准号:有关电路图:
试验或测试方法;
试验电压、测试电压和持续时间;测量设备和所使用工具及其库存编号和最新校准日期;试验期间的环境温度及相对湿度;试验结果和测试数据;
其他观测结果;
试验日期;
试验负责人签名。
