GB/T 36005-2018 半导体照明设备和系统的光辐射安全测试方法
GB/T36005-2018
标准压缩包解压密码:www.bzxz.net
标准内容

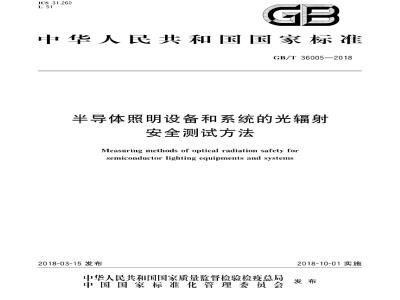

ICS31.260
中华人民共和国国家标准
GB/T36005—2018
半导体照明设备和系统的光辐射安全测试方法
Measuring methods of optical radiation safety folsemiconductor lighting equipments and systems2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施
规范性引用文件
术语和定义
安全分类
测量与评价
GB/T36005—2018
iiiKAoNikAca
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。本标准由全国光辐射安全和激光设备标准化技术委员会(SAC/TC284)归口。GB/T36005—2018
本标准起草单位:杭州浙大三色仪器有限公司、浙江三色光电技术有限公司、中国科学院光电研究院、中国电子科技集团公司第十一研究所,中山市古镇镇生产力促进中心、濮阳市质量技术监督检验测试中心。
本标准主要起草人:乔波、牟同升、吴爱平、孙殿中、戚燕、杨国政、赵洪涛。iKAoNi KAca
HiiKAoNiKAca
1范围
半导体照明设备和系统的光辐射安全测试方法
本标准规定了半导体照明设备和系统的光辐射安全分类、测量与评价方法。GB/T36005—2018
本标准适用于主要发射波长为380nm~780nm范围内的半导体照明设备和系统(以下简称LED照明系统)的检测和验收
本标准不适用于婴幼儿与易感人群、医疗目的、以及汽车前灯等特种LED照明系统,2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2900.65—2004电工术语照明GB/T20145一2006灯和灯系统的光生物安全性GB/T30117.2一2013灯和灯系统的光生物安全第2部分:非激光光辐射安全相关的制造要求指南
GB/T34034—2
普通照明用LED产品光辐射安全要求2017
GB/T34075一2017普通照明用LED产品光辐射安全测量方法3术语和定义bzxZ.net
GB/T2900.65—2004、GB/T20145—2006、GB/T30117.2—2013、GB/T34034—2017和GB/T34075一2017界定的以及下列术语和定义适用于本文件。3.1
照明设备和系统lightingequipmentand systems在特定照明应用场所、完成特定功能所使用的照明光源(灯具)、附属设备、控制系统(可带有软件)的组合。
可接近距离accessibledistance在合理可预见的情况下,人体眼睛可达到的距离发光源最近的距离4安全分类
4.1概述
安全分类的目的是告知用户或系统提供商有关LED照明系统的潜在危害。在实际使用条件下(如照射时间或所处环境),这些风险可能会导致不良的健康影响。通过分类,可以帮助用户采取适当的控制措施来降低这种风险。
HiiKAoNiKAca
GB/T36005—2018
2分类职责
设备和系统供应商(包括设计和集成单位)的职责是对LED照明系统提供正确的分类(或信息资料)。相关安全因素信息应在安装及验收时予以考虑,并将安全信息等在工程资料中给出。用户的职责是按照实际应用情况,结合工程资料中的指南正确使用。如果LED照明系统被修改,变更设备和系统的供应商应对其进行重新评估,给出相应的危险类别。4.3分类规则
设备和系统的光辐射安全按如下规则进行分类:涉及LED照明系统所使用光源的危险类别分类规则按照GB/T34034一2017的规定来确定;一LED照明系统的危险类别分类取决于所用的各个光源单元的危险类别,并由其中的最高危险类别的光源单元决定。这里所说的光源单元是指在测量距离下覆盖110mrad视场角内所包括的所有光源,可能是单个光源,也可能是多个光源的组合;可根据使用条件从LED照明系统的安全距离来确定相应的危险类别,否则根据实际测量结果来确定。
5测量与评价
评估方法
进行测量前,可采用适当的方法进行评估,例如采用下所述方法:根据组成LED照明系统的光源或产品的危险类别和安全距离信息,结合系统的实际安装使用场所和可接近距离,评估LED照明系统的危险类别不达到RG1;或根据制造商提供的光源或产品的亮度值进行预判断,即在视场角不大于0.11rad(200mm的测量距离下为2.2mm)的条件下,对于色生标、色温符合白光范围的LED照明系统,若最大亮度值Lv小于10000cd/m,则无需进行进一步的测量,该LED照明系统的危险类别归属于RG0。若最大亮度值L于10000cd/m2时,则需进一步测量:一对于色生标、色温符合白光范围的LED照明系统,也在可接近距离测量其照度值。若照度值小于100Ix,则无需进行进一步的测量,该LED照明系统的危险类别归属于RGO。若照度值大于1001x,则需进一步测量;
或根据组成LED照明系统的光源或产品的配光数据,结合LED照明系统的尺寸等数据,评估LED照明系统的危险类别不达到RG1。5.2测量方法
5.2.1测量条件
环境条件
LED照明系统现场测量时,应当在其正常工作环境条件下进行5.2.1.2
供电要求
LED照明系统的现场测量时,被测照明系统应工作在额定电压的士10%的供电电压下。5.2.1.3安全防护
LED照明系统现场测量时,测试人员和现场其他人员应做好眼睛的防护,避免近距离、长时间直视2
HiiKAoNiKAca
被测量LED照明系统,尤其是避免通过光学成像系统直接观察测量目标。5.2.2测量设备
GB/T36005—2018
LED照明系统现场测量时,可采用带有光谱测量功能的辐亮度测量设备,该设备应符合GB/T34075—2017的4.2中的要求。该设备应具有模拟人眼7mm瞳孔的入射孔径,分别在11mrad和110mrad两个典型的视场角下进行测量,并需要保证在测量距离改变过程中,仪器的人射孔径、测量视场角保持恒定,5.2.3测量要求
LED照明系统现场测量时,根据GB/T34034一2017,对于LED产品只需评价蓝光危害。所以进行现场测量时,只需测量其视网膜蓝光危害的辐亮度,即可确定其蓝光危害危险类别测量要求包括测量视场、接收(人射)孔径和可达发射值应按照GB/T34075一2017的5.1对于测量要求的规定执行:
现场测量时,对于固定式LED照明系统,应以典型使用距离作为测量距离;一现场测量时,对于可移动式LED照明系统,应以可接近距离作为测量距离5.2.4测量流程
LED照明系统现场测量时,可采用适当的方法进行预筛选。对于不能通过预筛选进行危险等级分类的LED照明设备和系统,须按照以下步骤进行测量:a)对于色坐标、色温符合标准白光的LED照明系统,可先通过照度计测量被测区域的照度分布,选取照度最大的位置作为测量位置。然后将可移动式现场测量设备固定在正对被测LED照明系统最大光辐射输出方向,对于无法确定空间最大光辐射方向的照明系统,需在几个典型的使用角度下分别进行测量,确定其最大光辐射方向。然后,将测量设备定位在该方向;b)
采用辐亮度校准光源标定测量装置;按照使用状态下对照明系统进行供电。对于有调光调色控制的LED照明系统,应调节到蓝光c
辐射输出最大的状态;
调整测量设备入射孔径,及与被测LED照明系统表观光源之间的距离;d
选择与危险类别评估相对应的测量视场角;e)
测量300nm~700nm的光谱辐亮度L,然后按照GB/T34075—2017中5.2.4.2公式计算视f)
网膜蓝光危害辐亮度LB。
5.3评价方法
计算所得的视网膜蓝光危害辐亮度LB,应根据GB/T20145所规定的危险类别分类方法,按照图1所示的流程进行被测LED照明系统光辐射安全危险类别的评价,并确定被测LED照明系统的危险类别。
GB/T36005—2018
>10000cd/m2?
>100W/(sr*m2)?
>10000W/(sr-m2)?
>4.00000W/grm
评估流程
GB/T36005-2018
中华人民共
国家标准
半导体照明设备和系统的光辐射安全测试方法
GB/T36005—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址:spc.org.cn
服务热线:400-168-0010
2018年3月第一版
书号:155066:1-56789
版权专有
侵权必究
