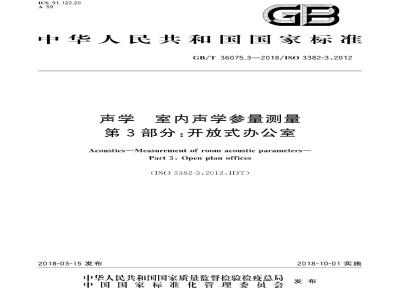

ICS91.120.20
中华人民共和国国家标准
GB/T36075.3—2018/IS03382-3:2012声学
室内声学参量测量
第3部分:开放式办公室
Acoustics-Measurement of room acoustic parameters-Part3:Openplanoffices
(ISO3382-3:2012.IDT)
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施
规范性引用文件
术语和定义
单值评价量
仪器设备
测量程序
6确定单值评价量
标准语音声功率谱
A计权语音声压级空间衰减率
分心距离与私密距离
6.4背景噪声
7测试报告
附录A(资料性附录)
附录B(资料性附录)
参考文献
测量结果评价值的示例
语音传输指数和工作效率的关系GB/T36075.3—2018/ISO3382-3:2012N
iiiKAoNikAca
GB/T36075.32018/IS0O3382-3:2012GB/T36075《声学室内声学参量测量》包括以下3个部分:一第1部分:观演空间;
一第2部分:普通房间混响时间;第3部分:开放式办公室。
本部分为GB/T36075的第3部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用ISO3382-3:2012《声学室内声学参量测量第3部分:开放式办公室》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下:GB/T3241-2010电声学倍频程和分数倍频程滤波器(IEC61260:1995和AM1:2001,MOD)
-GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法(ISO3744:2010,IDT)一GB/T3785.1一2010电声学声级计第1部分:规范(IEC61672-1:2002,IDT)GB/T12060.16一2017声系统设备第16部分:通过语音传输指数客观评价言语可懂度(IEC60268-16:2011,MOD)
GB/T14367—2006声学噪声源声功率级的测定基础标准使用指南(ISO3740:2000,IDT)
GB/T27763一2011声学评价工作间声学性能的空间声场分布曲线的测量方法及参量表述(ISO14257:2001IDT)
GB/T36075.1声学室内声学参量测量第1部分:观演空间(ISO3382-1:2009,IDT)本部分由中国科学院提出。
本部分由全国声学标准化技术委员会(SAC/TC17)归口。本部分起草单位:中国建筑科学研究院、中国科学院声学研究所、清华大学、华侨大学、同济大学、大连理工大学、深圳市中孚泰文化建筑建设股份有限公司、福建省建筑科学研究院、中机中联工程有限公司、广东启源建筑工程设计院有限公司声学分公司。本部分主要起草人:谭华、吕亚东、燕翔、欧达毅、蒋国荣、祝培生、罗泽红、吴镐、毛伟、罗钦平、徐欣、林杰、昊伟斌。
iiiKAoNikAca
GB/T36075.3—2018/ISO3382-3:2012引言
本部分所述的开放式办公室”是指能容纳大量员工集体办公,且同事间可交谈互动,或员工集中安排在各个单元化的工位上的大空间办公室及类似空间。开放式办公室中的员工会受到工位周围员工活动的影响,若声学条件不佳,会导致分心和缺少言语私密性。注意力不集中会降低工作效率,尤其是那些对认知能力要求高的工作。言语私密性差将无法进行保密或部分保密的谈话,私密谈话可能被其他人听到,这是谈话者所不希望的。开放式办公空间的设计包括合理布局员工工位以及团队或工作组成员的相互位置。开放式办公室的声学性能会受到室内吸声条件、隔断和储物柜高度、背景噪声、工位围合程度、工位间距和房间尺寸等因素的影响。房间的混响时间过去被视为其声学性能的主要指标,然而,有证据表明要进行更全面的评价,还需要其他声学参量的测量,例如声压级的空间衰减率,语音传输指数和背景噪声级。如果需要测量混响时间,按GB/T36075.2进行。本部分规定了开放式办公室声学性能的测量方法,依据测量结果可计算得出表征开放式办公室整体声学性能的单值评价量。主要目标在于使得工位之间有良好的言语私密性。本测量方法及其导出的单值评价量与工作人员的声学感受有较好的对应关系家具摆放对室内声学条件具有较大影响。因此,测量要在装修和办公家具布置完成后进行,无家具房间的测量并不能体现工作人员所感受到的声学条件。测量要在室内无人占用状态下进行也很重要,如果测量时室内有人,背景噪声就会不断变化,难以得到可靠的结果。测量时室内要有正常的昼间背景噪声,背景噪声可能由通风空调、交通噪声或人工声掩蔽系统产生。单值评价量所表征的状况是仅一人说话,其他人不说话,故本部分测量采用单只扬声器。如果若干人同时说话,则掩蔽就会增加,使得分心的程度有所减弱(参见参考文献[10])。所以,本部分测量结果描述的是最令人分心的情况。然而,本部分也可用于测量像呼叫中心之类场所的房间声学品质,这些地方有很多人同时在不间断地连续说话,这样的声环境正好起到了积极的掩蔽作用,本部分可能会低估此类情况下感知的言语私密度,
iiiKAoNikAca
1范围
GB/T36075.3—2018/IS03382-3:2012声学室内声学参量测量
第3部分:开放式办公室
GB/T36075的本部分规定了有办公家具陈设的开放式办公室的室内声学性能的测量方法,内容包括测量方法、仪器设备、测试要求、评价方法和结果表达。测量结果可用于评价开放式办公室的声学性能。本部分适用于中等及大型的开放式办公室。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。ISO3382-1声学室内声学参量测量第1部分:观演空间(Acoustics一Measurementofroomacoustic parameters-Partl:Performance spaces)ISO3740声学噪声源声功率级的测定基础标准使用指南(Acoustics一Determinationofsound power levels of noise sources-Guidelines for the use basic)ISO3744声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法(A-coustics-Determination of sound power levels and sound energy levels of noise sources using soundpressure-Engineering methods for an essentially free field over a reflecting plane)ISO14257声学评价工作间声学性能的空间声场分布曲线的测量方法及参量表述(AcousticsMeasurement and parametric description of spatial sound distribution curves in workro-oms for evaluation of their acoustical performance)IsO16032声学建筑物中服务设备的声压级测量工程法(Acoustics一Measurementof soundpressure level from service equipment in buildings-Engineering method)IEC60268-16:2011声系统设备第16部分:通过语音传输指数客观评价言语可懂度(Soundsystem equipment-Part 16: Objective rating of speech intelligibility by speech transmission index)IEC6126o电声学倍频程和分数倍频程滤波器(Electroacoustics一Octave-bandandfractional-octave-bandfilters)
IEC61672-1电声学声级计第1部分:规范(Electroacoustics—Soundlevelmeters—Part1:Specifications)
3术语和定义
下列术语和定义适用于本文件。3.1
A计权语音声压级空间声场分布spatial sounddistributionof theA-weighted soundpressurelevelof speech
以具有标准语音声功率谱的声源激发噪声时,A计权声压级随离开声源距离的增加而衰减的曲线。1
HiiKAoNiKAca
GB/T36075.3—2018/IS03382-3.20123.2
语音空间衰减率spatial decayrateof speechD2.s
A计权语音声压级随距离加倍而降低的分贝数,也称A计权语音声压级空间衰减率。注:本定义是ISO14257定义的DL。的一种应用,这里采用标准语音声功率谱并在整个频率范围进行A计权3.3
4m距离处A计权语音声压级
A-weighted sound pressure level of speech at a distance of 4 mLp.A.s.4m
在距离声源4m处的标称A计权标准语音声压级。注:L,A.S,tm的获得,不一定非要将测量位置定位在该距离处,该值还可从A计权语音声压级的空间声场分布的线性回归曲线上得到。
语音传输指数
speechtransmissionindex
与可懂度相关,表征语音传输品质的物理量。3.5
语音传输指数的空间分布spatialsounddistributionof thespeechtransmissionindex语音传输指数随离开参考声源距离的变化3.6
分心距离
distraction distance
语音传输指数降至0.50时的位置与说话人之间的距离注1:单位为米m)
注2:超出分心距离后,注意力集中度和言语私密性迅速提高(参见参考文献[8][14)。3.7
私密距离
privacy distance
语音传输指数降至0.20时的位置与说话人之间的距离。注1:单位为米(m)。
注2:超出私密距离后,注意力集中度和言语私密性几乎可以相当于独立的办公室之间的程度(参见参考文献[8][14],在言语私密性低或体积小的办公室内难以实现STI值小于0.20。3.8
background noiselevel
背景噪声级
上班时间内工位无人情况下,工位处的倍频带声压级。注:这里的背景噪声包括所有的连续噪声,如暖通空调(HVAC)装置、交通环境噪声、办公设备及声掩蔽系统噪声,但不包括由人引起的噪声。
4单值评价量
通过测量125Hz8000Hz频率范围的倍频程声压级和语音传输指数STI.再将测量数据转换成4个单值评价量,以供声学设计使用和进一步用于确定设计目标值。STI的测量应符合IEC60268-16:2011的规定。单值评价量如下:分心距离rp;
iiiKAoNiKAca
—A计权语音声压级空间衰减率D2.s—4m距离处A计权语音声压级LpA.s.4m;平均A计权背景噪声级LA.B
此外,还要测定距离最近的工位处的STI和私密距离P。5测量
5.1仪器设备
5.1.1声源
GB/T36075.3—2018/ISO3382-3:2012应使用可产生粉红噪声的无指向性声源进行测量,也可使用具有粉红噪声频谱特性的最大长度序列(MLS)或扫频信号来测量脉冲响应,从中导出测量结果(参见参考文献[13])。使用无指向性声源是因为人们在开放式办公室中并非总是朝着某一固定的方向连续说话。按本部分进行测量时,无指向性声源应满足本标准第1部分的要求,并要按本标准第1部分的要求校验声源的声功率,校验时声源距地面高度设定为1.2m。5.1.2传声器
应使用符合IEC61672-1规定的1级声级测量仪器测量各倍频带下每个传声器位置上的声压级,传声器(包括与之相连接的附件)应为全指向性的,倍频程滤波器应符合IEC61260的规定。如果信号被录音(采用模拟或数字记录仪)用于后续处理,应保证仪器满足上述全部要求。5.2测量程序
5.2.1测量条件
按本部分进行测量,被测办公室的装修应已经完成,办公家具和设施应已经就位,除测试人员外,室内没有其他人员。
为确定STI值,应测量背景噪声级。通风空调系统及其他噪声源应按典型工况正常运行。如果噪声源的运行功率降低,就会使STI值过高,导致高估rp和p,如果办公室内配备了声掩蔽系统,测量期间该系统应处于开启状态。
本部分测量,在室内无人状态下进行。因此,测得的背景噪声级中不包含室内人员交谈的噪声。实际上,开放式办公室内人员交谈的声音有时会产生积极的掩蔽效果(参见参考文献[10]),在这样的情况下,实际的分心距离和私密距离会相应地比测得的r和。短。本部分不涉及对有人交谈情况下声学条件的评价。
5.2.2测点位置
推荐沿一条贯穿工位的测量路径布置测点,如图1所示。测量路径上的测点数目以6~8点为宜,至少为4个测点。第1测点位于最靠近的工位上,最远的测点的距离取决于房间的大小。但只能用2m~16m距离内测点的测量数据计算D2.s,详见6.2。注:测点不一定位于一条直线型路径上,直线型和非直线型测量路径示例见图1。如果开放式办公空间包含两个或更多的区域,这些区域的吊顶材料不同或家具设计有显著差别,则宜在每个区域内都进行测量,并分别计算出各区域的单值评价量。如果测量路径穿越多个区域,则沿测量路径的空间分布曲线可能会有不同的斜率。测量时应将声源和传声器置于工位上方人头部所处的位置,扬声器和传声器位置至少应离开桌子0.5m、宜离开墙面或其他类似反射面2.0m。测量至少应采用两个声源位置,如果只能沿一条测量路3
GB/T36075.3—2018/ISO3382-3:2012径进行测量,则应采用两个声源位置并沿测量路径的正反两个方向分别进行测量。扬声器、传声器距离地面的高度均应为1.2m。本部分不采用站立工位的测量位置。5.2.3测量参量
在每个测点测量下列4个参量:
倍频带粉红噪声声压级L.:
语音传输指数STI;
倍频带背景噪声级LpB;
距声源的距离r
在各测点按倍频带测量粉红噪声声压级和背景噪声声压级,测量频率范围为125Hz~8000Hz,积分平均时间不宜小于10s。
注:对于非稳态噪声,例如交通噪声,要求积分平均时间大于10s。6确定单值评价量
标准语音声功率谱
本部分使用标准语音声功率谱的概念,即不分男声女声的正常发音力度的倍频带声功率值(男声和女声语音的平均值),表1列出了自由场中距声源声中心1m处的倍频带声压级。采用无指向性声源时,其A计权声压级为57.4dB,测量声压级代表了声源所有方向的平均声辐射。表1自由场中距离说话人1m处倍频带声压级和A计权声压级声压级
A计权
声功率级
(基准声功率1pW)
指向性声源
无指向性声源
(基准声压20μPa)
(基雅声压20μPa)
A计权修正量
注:表1频谱依据ANSIS3.5一1997(R2007)[5,正常发音力度的男声和女声的平均数据引I自参考文献[16。推荐优先使用无指向性声源,指向性声源的倍频带声功率是在考虑其指向特性后根据其轴向声压级计算得到的,指向性声源的数据也引自参考文献[16]。4
说明:
非直线型测量路径:
直线型测量路径。
5-分6
GB/T36075.3—2018/ISO3382-3:2012图1直线型和非直线型测量路径示例6.2A计权语音声压级空间衰减率在每个倍频带内.扬声器要有足够高的声功率级,使最远测点处的声压级能够比背景噪声高出6dB。无指向性扬声器声功率的测量要采用测量准确度达到工程级以上的方法。其体测量方法标准的选择详见ISO3740。
注:可供选择的测量方法参见参考文献1「2「3、4]在开放式办公室测量语音声压级的空间分布时,要对扬声器的粉红噪声输出进行校验。自由场中距离扬声器声中心1m处的声压级Lp,Ls,1m按式(1)计算,单位为分贝(dB)。式中:
L plalm=Lw.la+10lg4x1
αLw,Ls.t —11
扬声器的倍频带声功率级:
频带序号。
.(1)
在开放式办公室,扬声器置于所选定的声源位置,在N个选定的测点位置处测出扬声器的校准声压级Lp,La#.,按照ISO3744进行背景噪声修正。在距离为r,的测点n的位置处,粉红噪声衰减量D,,按式(2)确定,单位为分贝(dB)。Dn.i=Lp.Ls.1m.iL p,Ls..
式中:
Lp.ls.im.i
距离1m处的声压级;
.........( 2)
GB/T36075.3—2018/ISO3382-3.2012Le.Latn.i
测点n位置处的声压级;
一频带序号。
每个倍频带的语音频谱见表1.衰减量D与扬声器的声功率无关,不论扬声器的发声功率多少,D,均保持不变。因此,衰减量D..同样适用于语音声功率级Lw.s。标准语音的声功率级与距其1m处语音谱声压级的关系为:
Lw.s=Lp.s.1m+11
在测点n位置处,第i倍频带的标准语音声压级Lps...为1m处标准语音声压级与衰减量D...之差,见式(3):
Lp,.n. =Lp.S.mi-Dn.
式中:
Lp.s.1m.i
距离无指向性声源1m处标准语音的声压级;按式(2)确定的测点n位置处的衰减量;频带序号。
最后,测点n位置上的A计权语音声压级L,A.s.由各频带计A计权修正量后按能量求和的方法得到,见式(4):
Lp.A.S..=10lg
式中:
由式(3)确定的测点n位置处标准语音的声压级;A计权修正量,见表1。
由距声源2m~16m范围内测点位置上的测量结果来确定D2.s。距离的坐标轴为对数标度,另坐标轴为线性衰减。如果最后一个测点靠近反射墙面,则该点的SPL值和STI值均会增加,此时,在确定D2.s、rp和r.时不宜计及该测点。测点n位置上语音声压级的测量结果见图2,A计权语音声压级空间衰减率D2.s可采用最小二乘法确定,按式(5)计算:
D2.s =—1g(2)
式中:bzxz.net
NLp.A.s.Ig
N2 [g()1°-[2:()]
(5)
测点n位置处的A计权语音声压级;测点序号:
测点总数;
距测点n的距离;
参考距离,为1m。
D2.s的确定方法见图3a)。
6.3分心距离与私密距离
按照IEC60268-16规定的方法,使用测量路径上的每个“声源-接收”设置测量语音传输指数STI本部分未考虑听觉掩蔽、听阈和性别差异的影响,测量采用不分男女的语音频谱是因为男女声的平均结果才是最受关注的。也可由脉冲响应测定STI,即采用MLS信号或扫频信号,并对背景噪声的影响进6
