GB∕T 36148.2-2018 船舶与海上技术 海上环境保护 围油栏 第2部分：强度和性能要求 GB∕T36148.2-2018 标准压缩包解压密码：www.bzxz.net

ICS47.020.99;13.020.99

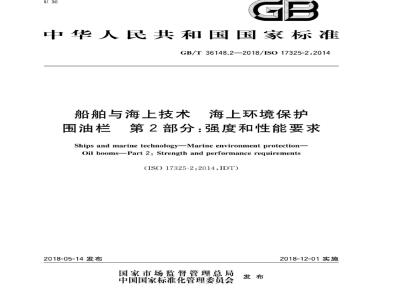

中华人民共和国国家标准
GB/T36148.22018/ISO17325-2:2014船舶与海上技术
海上环境保护
围油栏
第2部分：强度和性能要求
Ships and marine technology-Marine environment protection-Oil booms-Part 2: Strength and performance requirements(ISO17325-2:2014,IDT）
2018-05-14发布
国家市场监督管理总局
中国国家标准化管理委员会
2018-12-01实施
海上环境保护
GB/T36148《船舶与海上技术
第1部分：设计要求；
第2部分：强度和性能要求；
第3部分：端部连接器；
第4部分：辅助设备
本部分为GB/T36148的第2部分。本部分按照GB/T1.1一2009给出的规则起草，GB/T36148.2—2018/IS017325-2.2014围油栏》分为以下4个部分：
本部分使用翻译法等同采用ISO17325-2：2014《船舶与海上技术海上环境保护围油栏
部分：强度和性能要求》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：第2
GB/T529一2008硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）(ISO34-1.2004,MOD);
GB/T7985—2005
GB/T11547—2008
GB/T21478—2016
2013,IDT);
HG/T2716—2008
IDT)。
输送带
织物芯输送带抗撕裂扩大性试验方法（ISO505：1999，IDT）；耐液体化学试剂性能的测定（ISO175：1999，MOD)；塑料
船舶与海上技术
海上环境保护溢油处理相关术语（ISO16165：橡胶或塑料涂覆织物
静态耐臭氧龟裂性能的测定（IS03011：1997：本部分由全国船用机械标准化技术委员会（SAC/TC137)提出并归口。本部分起草单位：中国船舶工业综合技术经济研究院。本部分主要起草人：魏华兴、魏伟、袁鑫。I
1范围
GB/T36148.2—2018/ISO17325-2.2014船舶与海上技术海上环境保护
围油栏第2部分：强度和性能要求作为GB/T36148.1的补充，GB/T36148的本部分规定了围油栏详细的强度和性能要求以及相应的试验方法。本部分没有涉及与使用相关的安全注意事项（若有）。本部分的使用者使用前有责任制定适当的安全操作规程，并明确相关规定的适用范围。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T36148.1一2018船舶与海上技术海上环境保护围油栏第1部分：设计要求（ISO17325-1:2014,IDT)
ISO34-1硫化橡胶或热塑性橡胶抗撕裂强度的测定第1部分：裤形、直角形和新月形试样(Rubber,vulcanized or thermoplasticDetermination of tear strength-Part 1:Trouser,angle andcrescent test pieces)
ISO175塑料确定耐液体化学试剂性能的试验方法（PlasticMethodsoftestforthedetermination of the effects of immersion in liquid chemicals)ISO5o5输送带织物芯输送带抗撕裂扩大性试验方法（Conveyorbelts一Methodforthedeter-mination of the tear propagation resistance of textile conveyor belts)ISO3011橡胶或塑料涂层纤维织品静态条件下耐臭氧龟裂性能的测定（Rubber-orplasticcoated fabricsDetermination of resistance to ozone cracking under static conditions)ISO16165船舶与海上技术海上环境保护溢油处理相关术语（ShipsandmarinetechnologyMarine environment protectionTerminology relating to oil spill response)ISO17325-3船舶与海上技术海上环境保护围油栏第3部分：端部连接器（Shipsandmarine technologyMarine environment protection-Oil boomsPart 3:End connectors)3术语和定义
ISO16165界定的以及下列术语和定义适用于本文件。3.1
淡水freshwater
盐度小于500mg/L(0.5ppt）的水。3.2
咸水saltwater
盐度大于32000mg/L(32ppt）的水。GB/T36148.2—2018/ISO17325-2.20144一般性能要求
围油栏的一般性能要求如下：
围油栏本体的主要构成材料应具有耐油性和耐水性，在正常条件下长时间贮存过程中应不易老化，www.bzxz.net
围油栏应具有足够的结构强度以承受正常拖带，布放和回收等应用过程中的作用力：安装在油船上或在易爆环境中使用的围油栏应采取保护措施，以免围油栏与船体或其他金属部件摩擦而产生火星；
围油栏应易于保存，在布放、展开或回收过程中不应对操作人员造成伤害；d)
连接件不应对围油栏的漂浮稳定性产生影响，且应确保使用安全。在任何条件下连接件应与e
整个围油栏的破断强度相匹配。见ISO17325-3。5材料性能和试验
围油栏制造商应提供合格证书，证明用于围油栏本体，零部件，连接件，尤其是受拉构件的所有材料是合适的。因为围油栏整体的破断强度取决于正确的加工制作，整个围油栏应进行5.3.4规定的破断强度试验
以下试验供确定围油栏零部件的适用性。所有试验结果应记录在制造商的证书中。5.1强度验证
制造商应提供围油栏强度和尺寸的计算结果，并应考在预期应用过程中可能产生的各种作用力，见GB/T36148.1一2018第8章。应考虑的主要零部件包括但不局限于以下部件：a
受拉构件，例如链条，绳，带等：b）
围油栏本体材料：
c）浮体材料；
d）端部连接器。
注：见ISO17325-3
5.2零部件试验
围油栏零部件试验由制造商接下述方法进行和验证。5.2.1耐油性能
制造商应按照ISO175规定的方法进行试验验证，并将试验结果记录在合格证书中。5.2.2耐候性能
制造商应按照ISO3011规定的方法进行试验验证，并将试验结果记录在合格证书中。5.2.3围油栏本体的抗撕裂强度
制造商应按照ISO34-1和ISO505规定的方法进行试验验证，并将试验结果记录在合格证书中。5.3围油栏总装后的整体试验
围油栏全部装配完成后，应由认可机构进行如下试验。2
5.3.1外观检查
GB/T36148.2—2018/IS017325-2.2014用目视的方法检验围油栏本体和连接件，不应有任何缺陷。5.3.2浮力试验
使围油栏在淡水或威水中漂浮，在围油栏中心部分附近任意选取三个不同的点，测量围油栏的干和吃水值，并记录下这些数据。根据这些数据可按GB/T36148.1一2018的表1对围油栏进行分类5.3.3气室泄漏试验（仅适用于充气式围油栏）使气室充气到最高工作压力，保持1h后，气室内部压力损失应低于最高工作压力的10%。5.3.4破断强度试验
为了验证整个围油栏的功能，应从一批产品中抽取一个全尺寸产品作为试验样品进行破断强度试验。该试验样品应包括所有的附件，例如端部连接器和拖带装置等。应使围油栏漂浮在作业位置进行试验。
最终产品应与经过试验验证的样品保持相同。破断强度试验应在下述试验要求条件下进行。5.3.4.1试验设施
试验设施应为围油栏试验样品，拉伸设备和图1中所示的试验装置提供充足的拉伸空间。图1中，围油栏被投放在平直的位置，处于漂浮状态，没有水流和波浪。它承受纵向拉力直至破断或结构失效。要求有一个合适的拉力计测量并记录围油栏试样上承受的载荷。说明：
固定点：
液压缸：
拉力计：
拖绳；
围油栏接头：
围油栏全长。
图1试验布置
5.3.4.2试验样品
试验应在一段完整的围油栏样品上进行。试验样品应包括：每端有一个拖带装置，与制造商提供或推荐的同类型端部连接器连接，以及围油栏作业需要的所有附件。只有当一段围油栏的尺寸超过了试验设施的尺寸，围油栏的长度才可被缩短，但仅应使用与原围油栏尺寸相同的完整的围油栏段。这应记录在试验报告中。3
GB/T36148.2—2018/IS017325-2.20143试验程序
试验样品应装在试验设施的端部支撑和拉力计之间，两端的拖带装置分别与端部连接器连接在围油栏上施加载荷，拉伸应力以线性方式增加，注意失效指示。试验应一直持续直到结构完全失效。
多个样品试验
若制造商想要进行多个试验样品试验，且这些样品设计和制造方法相同，仅尺寸不同，可从所有试验样品中抽取1/3但不少于3个分别进行试验。试验样品尺寸由试验机构任意选取。若多个样品试验中有一个试验样品试验不合格，则应对其他所有试验样品分别进行试验。5.3.4.5
5记录
试验前，应确定围油栏试验样品的设计图样、零部件清单，零部件（例如带，绳，链条等）供应商的质量证明书，以及按照GB/T36148.1一2018规定划分的类别。记录的数据应包括对试验装置以及围油栏结构出现局部失效和完全失效时的作用力的描述5.3.4.6
合格判据
破断强度检验证书的有效性不受时间限制。但是，若围油栏的任何结构部件（例如本体材料、受拉构件等）或采用的制造方法发生变化，则该检验证书将自动失效4
参考文献
GB/T36148.2—2018/IS017325-2.2014[1] ISO1432Rubber,vulcanized or thermoplasticDetermination of low-temperature stiffening(Gehmantest)
[2]ISO 1817 Rubber,vulcanized or thermoplasticDetermination of the effect of liquids[［3］
ISO 2411 Rubber-or plastic-coated fabrics-Determination of coating adhesion[4]ISO 4649 Rubber,vulcanized or thermoplasticDetermination of abrasion resistance using arotating cylindrical drum device[5] ISO4675Rubber-orplastic-coatedfabrics—-low-temperaturebend test[6] ISO 5470-1 Rubber-or plastic-coated fabricsDetermination of abrasion resistancePart1.Taberabrader
L7J ASTM D4157-13 Standard test method for abrasion resistance of textile fabrics(Oscillatorycylindermethod)
[8] ASTM F1093-99 Standard test method for tensile strength characteristics of oil spill responsebooms
[9] ASTM F1523-94 Standard guide for selection of booms in accordance with water body clas-sifications
［10]
JISF99oo-1,Specificationforboom-Partl:BodyJISF99oo-2,Specificationforboom-Part2Connectors5
GB/T36148.2-2018
中华人民共和国
国家标准
船舶与海上技术海上环境保护
兰第2部分：强度和性能要求
围油栏
GB/T36148.22018/ISO17325-2.2014*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
发行中心：（010)51780238
总编室：（010)68533533
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数12千字
2018年5月第一次印刷
2018年5月第一版
书号：1550661-60133
定价16.00元
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68510107
