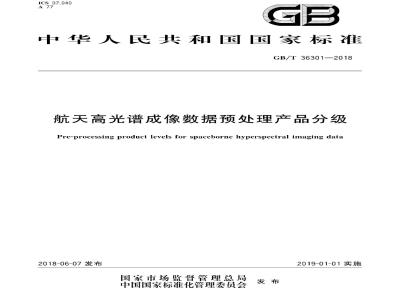

标准图片预览
标准内容
ICS07.040
中华人民共和国国家标准
GB/T36301—2018
航天高光谱成像数据预处理产品分级Pre-processing product levels for spaceborne hyperspectral imaging data2018-06-07发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-01-01实施
规范性引用文件
3术语和定义、缩略语
3.1术语和定义
3.2缩略语
4预处理产品分级原则
预处理产品级别划分
O级产品（LO）
5.31级产品（L1)
1A级产品（L1A）
1B级产品（LIB）
5.42级产品（L2）
2A级产品（L2A）
5.4.22B级产品（L2B）
5.53级产品（L3）
3A级产品（L3A）
3B级产品（L3B）
3C级产品（L3C）
5.64级产品（L4)
4A级产品（L4A）
4B级产品（L4B)
5.6.34C级产品（L4C)
GB/T36301—2018
本标准按照GB/T1.1一2009给出的规则起草本标准由中国科学院提出。
本标准由全国遥感技术标准化技术委员会（SAC/TC327)归口。GB/T36301—2018
本标准起草单位：中国科学院光电研究院、中国资源卫星应用中心，中国科学院遥感与数字地球研究所民政部国家减灾中心、北京市遥感信息研究所本标准主要起草人：李传荣、唐伶俐、李晓辉、王新鸿、贾媛媛、王宁、张静、胡坚、李子扬、马灵玲、朱家佳、朱博、冯钟葵范一大、周自宽、余晓刚1范围
航天高光谱成像数据预处理产品分级GB/T36301—2018
本标准规定了航天高光谱成像数据预处理产品的术语和定义、缩略语、分级原则、级别划分本标准适用于工作波长范围在400nm～2500nm的星载高光谱成像仪所获取的成像光谱数据的预处理产品分级，机载高光谱成像数据预处理产品分级也可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T14950—2009摄影测量与遥感术语GB/T30115—2013卫星遥感影像植被指数产品规范GB/T32453一2015卫星对地观测数据产品分类分级规则3术语和定义、缩略语
3.1术语和定义
GB/T14950—2009、GB/T30115—2013GB/T32453—2015界定的以及下列术语和定义适用于本文件。
航天高光谱成像仪spacebornehyperspectralimager能够同时获取目标二维影像和光谱信息，光谱分辨率达到10-2入数量级（入表示工作波长），在400nm～2500nm的波长范围内光谱分辨率一般小于10nm的星载光学成像遥感器。注：根据成像方式不同，航天高光谱成像仪主要分为色散型高光谱成像仪和干涉型高光谱成像仪3.1.2
预处理产品pre-processingproduct遥感数据在提供给用户应用和分析之前进行必要的辐射校正、几何校正、光谱校正、地形校正等处理所生成的遥感数据产品。
号levelodata
0级数据
地面系统对卫星下行的数据比特流进行帧同步、解扰、纠错校验等处理，提取出遥感器获取的科学数据和辅助数据，并进一步整理和格式化输出，以便于保存和后续处理的数据，注：生产预处理产品的数据处理系统通常基于0级数据进行处理，生成不同级别的预处理产品。3.1.4
根据卫星遥感器特征，将遥感影像数据按照规定的行数和列数进行裁切后的图像计数单位。入
GB/T36301—2018
radiometric correction
辐射校正
对由于外界因素，数据获取和传输系统等产生的系统的、随机的辐射失真或畸变进行的校正。［GB/T14950—2009，定义5.1953.1.6
相对辐射校正relativeradiometriccorrection消除光学遥感器在数据获取过程中由于光学传输函数，探测器响应率、电子学传输函数与处理参数等因素造成的不同空间像元处的辐射差异，并对数据进行像元响应归一化的处理过程。3.1.7
光谱复原
spectrumreconstruction
对干涉型高光谱成像仪所获取的干涉图数据进行一系列处理提取并形成光谱影像数据的处理过程。
注：光谱复原通常在对干涉图数据实施相对辐射校正处理后进行3.1.8
光谱校正
spectral correction
消除或校正高光谱数据中存在的中心波长位置偏移、光谱响应曲线失真等的处理过程。3.1.9
绝对辐射校正absoluteradiometriccorrection利用定标参数，将光学遥感器获取的各波段影像数据的像元灰度值（DN值）转换为遥感器人瞳处光谱辐亮度的处理过程。
几何校正
geometric correction
为消除影像的儿何畸变而进行的投影变换，自标空间平面位置校正以及不同传感器影像间的几何匹配校正等工作。
［GB/T32453—2015，定义3.19]3.1.11
系统几何校正systemgeometriccorrection使用卫星平台的位置、姿态及其载荷系统参数以及系统误差标定参数进行的几何校正。[GB/T32453—2015，定义3.20]
注：系统几何校正根据卫星成像的轨道参数、姿态参数和传感器参数，同时考虑地球形状，地球自转及坐标系之间的转换，计算出相机探测元在指定投影面的位置，建立原始影像到输出影像的变换关系，即系统校正模型，并利用该模型纠正卫星影像的几何畸变3.1.12
几何精校正
precision geometric correction在系统几何校正的基础上，利用地面控制点改进遥感影像几何精度的处理过程。注：在数据处理系统中，几何精校正通常利用地面控制点对卫星成像时刻的轨道参数和姿态参数进行修正，使校正模型更加精细化，从而达到进一步消除或纠正几何畸变的目的。3.1.13
大气校正
atmosphericcorrection
消除或减弱遥感影像获取时因大气传输中的吸收或散射作用引起的辐射畸变。［[GB/T30115—2013，定义3.8]3.1.14
地形校正
terrain correction
消除或减弱因地形起伏引起的观测目标空间位置偏差或辐射特征（如影像灰度值或亮度值）失真的2
处理过程。
注：改写GB/T32453—2015，定义3.18。3.2缩略语
下列缩略语适用于本文件。
DN：数字灰度值（DigitalNumber）4预处理产品分级原则
航天高光谱成像数据预处理产品分级应遵循以下原则：a）与当前国内主流航天光学遥感数据产品分级框架保持一致；b)
体现高光谱成像数据处理特点；c）
适用于计算机系统进行规模化批量处理：GB/T36301—2018
产品作为基础数据源可满足遥感器定标，数据质量评价，真实性检验、定量遥感分析及不同领域和行业用户需求。
5预处理产品级别划分
5.1概述
航天高光谱成像数据预处理产品可分为5级，分别标识为L0、L1、L2、L3、L4。L1级L4级的每一级产品细分子级，以大写英文字母标识。航天高光谱成像数据预处理产品分级框架见图1。5.20级产品（LO）
0级数据仅做物理分景和辅助数据分离处理并匹配完整的处理与应用辅助数据而生成的分景原始数据产品。
5.31级产品（L1）
5.3.11A级产品（L1A）
在LO所做处理基础上，增加相对辐射校正等处理过程后生成的DN值表示的分景光谱影像数据产品。
对于干涉型高光谱成像仪，L1A是在LO所做处理基础上，增加相对辐射校正、光谱复原等处理过程后生成的DN值表示的分景光谱影像数据产品。5.3.21B级产品（L1B）
在L1A所做处理基础上，增加光谱校正等处理过程后生成的DN值表示的分景光谱影像数据产品。
L1B的产品描述文件中应包含绝对定标系数，用以后续进行入瞳处光谱辐亮度计算5.42级产品（L2）
5.4.12A级产品（L2A）
在L1A所做处理基础上，增加光谱校正、系统几何校正等处理过程后生成的DN值表示的分景光谱影像数据产品。
GB/T36301—2018
0级数据
物理分景
相对辐射校正
光谱校正
相对辐射校正
光谱校正
系统几何校正
绝对辐射校正
相对辐射校正
光谱校正
系统几何校正
几何精校正
绝对辐射校正
大气校正
地表反射率计算
相对辐射校正
光谱校正
系统几何校正
几何精校正
地形校正
绝对辐射校正
地表发承计到
分景原始数据产品
分景光谱影像数据产品
分景光谱影像数据产品
分景光谱影像数据产品
分景辐亮度产品
分景光谱影像数据产品
分景辐亮度产品wwW.bzxz.Net
分景地表反射率产品
分景光谱影像数据产品
分景辐亮度产品
分景地表反射率产品
对于干涉型高光谱成像仪，其0级数据经过相对辐射校正后还应进行光谱复原处理生成光谱影像数据，再进行后续处理生成L1级L4级产品，
注：此图仅描述从高光谱0级数据到生成某一级产品所涉及的主要处理过程，各处理过程的先后次序在实际产品生产中可根据具体处理要求进行调整。图1航天高光谱成像数据预处理产品分级框架4
5.4.22B级产品（L2B）
GB/T36301—2018
在L2A所做处理基础上，增加绝对辐射校正等处理过程后生成的分景辐亮度产品。5.53级产品（L3）
5.5.13A级产品（L3A）
在L2A所做处理基础上，增加儿何精校正等处理过程后生成的DN值表示的分景光谱影像数据产品。
5.5.23B级产品（L3B）
在L3A所做处理基础上，增加绝对辐射校正等处理过程后生成的分景辐亮度产品。5.5.33C级产品（L3C）
在L3B所做处理基础上，增加大气校正、地表反射率计算等处理过程后生成的分景地表反射率产品。
5.64级产品（L4)
5.6.14A级产品（L4A）
在L3A所做处理基础上，增加地形校正等处理过程后生成的DN值表示的分景光谱影像数据产品。
5.6.24B级产品（L4B）
在L4A所做处理基础上，增加绝对辐射校正等处理过程后生成的分景辐亮度产品。5.6.34C级产品（L4C）
在L4B所做处理基础上，增加大气校正、地表反射率计算等处理过程后生成的分景地表反射率产品。
GB/T36301-2018
中华人民共
国家标准
航天高光谱成像数据预处理产品分级GB/T36301—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年6月第一版
书号：1550661-60023
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
