GB∕T 36512-2018 飞机固态远程功率控制器通用要求
GB∕T36512-2018
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

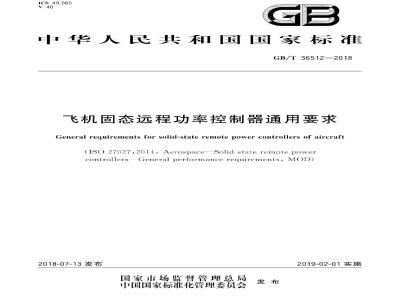

ICS49.060
中华人民共和国国家标准
GB/T36512—2018
飞机固态远程功率控制器通用要求General requirements for solid-state remote power controllers of aircraft(ISO 27027:2014,Aerospace—Solid-state remote powercontrollersGeneral performance requirements,MOD)2018-07-13发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-02-01实施
GB/T36512—2018
规范性引用文件
术语和定义
4.2电气特性
4.3性能
电气特性
环境适应性
求》。
本标准按照GB/T1.1一2009给出的规则起草，GB/T36512—2018
本标准使用重新起草法修改采用ISO27027：2014《航空航天固态远程功率控制器通用性能要本标准与ISO27027：2014相比，结构变化如下：增加了5.2环境适应性”
本标准与ISO27027：2014的技术性差异及其原因如下：按照GB/T1.1一2009的规定，范围中增加\本标准适用于飞机固态远程功率控制器和飞机固态远程功率控制器组”的描述；鉴于国内产品具有总线控制方式，修改了关断信号（见3.20），内容中增加了“或总线关断命令”
鉴于国内产品具有总线控制方式，修改了接通信号（见3.21），内容中增加了“或总线接通命令”；
鉴于国内产品具有总线控制方式，修改了关断时间（过零点接通的交流SSPC)（见3.22），修改为“从接到关断信号电平开始或接到总线关断命今到功率开关于过零处关断的时间间隔，见图1b)\；
鉴于国内产品具有总线控制方式，修改了关断时间（直流SSPC和非过零点关断的交流SSPC）（见3.23），修改为从接到关断信号电平开始或接到总线关断命令到输出达到其稳态值10%的时间间隔，见图1a）”：
鉴于国内产品具有总线控制方式，修改了接通时间（过零点接通的交流SSPC）（见3.24），修改为“从接到接通信号电平开始或接到总线接通命令到功率开关于过零点处接通的时间间隔，见图1b)\；
一鉴于国内产品具有总线控制方式，修改了接通时间（直流SSPC和非过零点关断的交流SSPC）（见3.25），修改为“从接到接通信号电平开始或接到总线接通命令到输出送到其稳态值90%的时间间隔，见图1a）”；
鉴于国内产品具有总线控制方式，修改了控制信号电平（见4.3.5），内容中增加了“对于利用电平控制的SSPC”和“对于利用总线控制的SSPC，当按照5.1.6的规定进行试验时，总线控制信号应符合相应规定。在规定的可识别总线电平下，SSPC应能正常控制”；鉴于国内产品具有总线控制方式，修改了接通信号（见5.1.2.2），内容中增加了“或利用总线发送接通命令”；
一鉴于国内产品具有总线控制方式，修改了关断信号（见5.1.2.3），内容中增加了“或利用总线发送关断命令”；
一鉴于控制信号的要求仅适用于电平控制，修改了控制信号（见5.1.6），增加了“利用电平控制的SSPC\
一鉴于国内产品的验证要求，增加*5.2环境适应性SSPC按照ISO7137和专用规范的要求进行验证，以满足SSPC的环境适应性。”；鉴于国内产品具有总线控制方式，修改了图3、图6b）、图7b）图8b）、图9、图10，增加总线控制示意模块。
本标准与ISO27027：2014相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位GB/T36512—2018
置的垂直单线（I）进行了标示
本标准还做了下列编辑性修改：一标准名称更改为《飞机固态远程功率控制器通用要求》。本标准由全国航空器标准化技术委员会（SAC/TC435）提出并归口。本标准起草单位：天津航空机电有限公司、中国航空综合技术研究所、航空工业第一飞机设计研究院
本标准主要起草人：赵文斌、周珺、韦清瀚、顾焕涛、刘贺男、王宏霞、闫俊荣、林志昆Ⅱ
GB/T36512—2018
随着航空电气系统向高压系统领域发展，飞机电弧故障检测技术成为了配电系统中一项重要的组成部分。
固态远程功率控制器（solid-stateremotepowercontroller，SSPC)由固态开关装置、相关固态电路或总线控制电路组成，完成保护、控制信号驱动和提供状态信息等功能。本标准的目的在于规定SSPC的定义及以下内容：
a）本标准的目的：
规范固态远程功率控制器各种物理、环境要求；1
提供各种固态远程功率控制器的应用标准文件。2）
SSPC的定义：
包含固态功率开关设备及其驱动电路：1）
通过接收控制信号接通或断开功率输出；2）
监控负载过流情况，并根据过流情况执行限流或关断操作；或非强制具备的检测电路中3）
的电弧故障，并执行关断以切断电弧；显示功率输出的接通/关断状态
本标准的内容：
1）技术术语的定义；
2）电气要求；
3）测试方法。
为了满足本标准的规定，相关物理、环境及独立要求由各专用规范独立发布。1范围
飞机固态远程功率控制器通用要求GB/T36512—2018
本标准规定了飞机供电系统的固态远程功率控制器（SSPC)的性能定义、通用要求及试验方法。本标准适用于飞机固态远程功率控制器和飞机固态远程功率控制器组。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件ISO1540航空航天飞机电气系统特性（AerospaceCharacteristicsof aircraftelectricalsystems)
ISO7137
机载设备试验环境条件及试验方法（Aircraft一Environmentalconditionsand飞机
testprocedures for airborneequipment)3术语和定义
下列术语和定义适用于本文件。3.1
arcfault
电弧故障
电流通过电路或导体之间的电气间隙产生的持续发光现象。注：电弧阻抗可以明显减小低压电弧故障时的电流值。3.2
电流限制
currentlimiting
当发生过载或短路情况时，在规定时间内将功率输出电流限制到规定水平的功能3.3
Eloadvoltage
负载电压
SSPC的功率输出端与功率地之间的电压。3.4
负载电压上升和下降时间（直流SSPC和非过零点关断的交流SSPC）loadvoltageriseandfalltime(DC devices and non-zero crossing turn-off AC devices)10%稳态负载电压值到90%稳态负载电压值之间的时间间隔，见图1a）直流SSPC。3.5
关断状态
off state
当施加关断信号时，SSPC阻止电能传输到负载的状态。3.6
接通状态
onstate
当施加接通信号时，SSPC允许电能传输到负载的状态。1
GB/T36512—2018
并联电弧故障parallel arcfault电路中不通过任何负载，由线线间或线地间产生的电弧故障。注：仅电弧阻抗和线路阻抗可以限制电弧故障电流的大小3.8
充通电流峰值peaklet-throughcurrent在最高系统电压下，SSPC在规定时间内允许通过且不损坏的峰值电流。3.9
功耗powerdissipation
包括功率开关电路中损耗的全部功率、内部漏电流产生的功率损失以及内部供电产生的损耗。注：当SSPC处于关断状态时，功耗只包括漏电流以及内部供电产生的损耗。3.10
复位reset
SSPC能够由跳保持恢复到可以接通的状态。3.11
反电流
reverse current
从负载端进入到SSPC输出端的电流。3.12
fseries arc fault
串联电弧故障
电流流过电弧和所有负载产生的电弧状态。注：负载要求对电弧故障电流进行限制。3.13
短路short circiut
输出端与地之间阻抗小于1m2的电路状态。3.14
fsoft on/off
软接通/关断
利用接通信号线性增加功率输出电流以及利用关断信号线性降低输出电流的功能。3.15
功率电压
supplyvoltage
施加在SSPC功率输人端与功率地之间的电压。3.16
跳闸tirp
由于过载或检测到电弧故障，SSPC自动跳转到关断状态的过程3.17
跳闸曲线
trip curve
以电流为纵轴，时间为横轴，设定SSPC最短跳闸时间和最长跳闸时间的曲线。3.18
跳闸保持
tripfree
当SSPC由于过载或检测到电弧故障发生跳闸时，除非施加复位信号，否则SSPC保持跳闸状态的一种特性。
跳闸时间triptime
从发生过载或电弧故障时刻到输出电流降为额定电流值10%的时间间隔。注：通常过载电流越大，跳闸时间越短。3.20
关断信号turn-off signal免费标准bzxz.net
使SSPC关断时的控制信号电平或总线关断命令。3.21
接通信号turn-on signal
使SSPC接通的控制信号电平或总线接通命令。3.22
GB/T36512—2018
关断时间（过零点接通的交流SsPC）turn-offtime（ACdeviceswithzero-crossingturn-off）对于过零点接通的交流SSPC，从接到关断信号电平开始或接到总线关断命令到功率开关于过零处关断的时间间隔，见图1b）。3.23
关断时间（直流SSPC和非过零点关断的交流SSPC）turn-off time（DCdevicesandnon-zerocrossing turn-off AC devices)对于直流SSPC和非过零点关断的交流SSPC，从接到关断信号电平开始或接到总线关断命令到输出达到其稳态值10%的时间间隔，见图1a）。3.24
接通时间（过零点接通的交流SSPC）turn-ontime（DCdevicesandnon-zerocrossingturn-offACdevices)
对于过零点接通的交流SSPC，从接到接通信号电平开始或接到总线接通命令到功率开关于过零点处接通的时间间隔，见图1b）。3.25
接通时间（直流SSPC和非过零点关断的交流SSPC）turn-ontime（DCdevicesandnon-zerocrossing turn-off AC devices)对于直流SSPC和非过零点关断的交流SSPC，从接到接通信号电平开始或接到总线接通命令到输出达到其稳态值90%的时间间隔，见图1a）。3.26
unwantedtrip
非期望跳闸
跳闸功能为响应电子元器件发生跳闸时的保护功能，不包括电弧故障引起的跳闸保护。注：非期望跳闸就是误跳闸。
电压降voltagedrop
在规定负载条件下，SSPC处于接通状态时功率输人端与负载端之间线路上的电压。3.28
zero voltage turn-on/zero current turn-off (AC de零电压接通/零电流关断（仅适用于交流SSPC）2vicesonly)
对于交流SSPC，无论是否施加接通信号，SSPC仅在半周期过零点处接通和关断的特性，3
GB/T36512—2018
说明：
额定控制信号：
接通电平(最小)
关断电平（最大)；
时间；
负载电压：
负载电流：
接通时间：
关断时间；
上升时间：
下降时间；
零电压接通：
零电流关断。
直流SSPC
交流SSPC
图1时间特性图解
4要求
4.1总则
GB/T36512—2018
以下各项目要求应符合本标准和专用规范的规定。对于安装在机载设备内部的SSPC，推荐使用ISO7137作为特定的环境条件和试验方法。4.2电气特性
当按照5.1的规定进行试验时，SSPC应根据ISO1540或者专用规范控制供电电压变化。SSPC应能够控制专用规范所规定的所有类型的负载。4.3性能
4.3.1控制信号
当按照5.1.2的规定进行试验时，控制信号应符合专用规范的规定4.3.2接通和关断时间
当按照5.1.3的规定进行试验时，接通和关断时间应符合专用规范的规定4.3.3负载电压上升和下降时间（软接通/关断功能）当按照5.1.4的规定进行试验时，软接通/关断功能的上升和下降时间应符合专用规范的规定。4.3.4隔离
当按照5.1.5的规定进行试验时，控制/功率隔离试验电压应符合专用规范的规定。4.3.5控制信号电平
对于利用电平控制的SSPC，当按照5.1.6的规定进行试验时，控制信号电平应符合相应规定。在规定的最高控制信号条件下，SSPC在信号施加10min内不应受损，对于利用总线控制的SSPC，当按照5.1.6的规定进行试验时，总线控制信号应符合相应规定。在规定的总线协议下，SSPC应能正常控制。4.3.6电压降
当按照5.1.7的规定进行试验时，负载电流值从空载到100%额定负载，电压降不超过专用规范的规定。
4.3.7关断状态漏电流
当按照5.1.8的规定进行试验时，漏电流不超过专用规范的规定。4.3.8关断状态输出电压
当按照5.1.9的规定进行试验时，输出电压不超过专用规范的规定4.3.9功耗
当按照5.1.10的规定进行试验时，功率损耗不超过专用规范的规定。5
GB/T36512—2018
过载特性
4.3.10.1电流限制
对于具有电流限制功能要求的SSPC，当按照专用规范以及5.1.11.1的规定进行试验时，输出电流应在规定的跳闸曲线内。当过载发生时，峰值电流（见4.1）不超过专用规范的规定。见图2lod
ss5sss5s
说明：
峰值通过电流；
规定的电流限制；
波纹；
时间：
负载电流。
图2过载允通电流
4.3.10.2过载条件下的跳闸特性当按照5.1.11.2规定进行试验时，SSPC若未接收复位命令不应复位，跳闸时间应在专用规范规定的跳闸曲线内，且无任何损坏。4.3.11状态指示
当按照5.1.12规定进行试验时，SSPC应提供符合专用规范规定的状态指示功能。按照专用规范，状态指示应包括检测规定负载电流值采样范围内的电流值，检测是否存在到输出功率开关的驱动信号。这些状态指示，与控制信号一同应能作为SSPC是否正常执行控制命令的依据。4.3.12跳闸保持特性
当按照5.1.13规定进行试验时，SSPC在试验过程中应测试复位、跳闸和保持跳闸的功能。3零电压接通和零电流关断
当按照5.1.14规定进行试验时，SSPC应在规定电压范围内或者规定时间内于过零点处接通。SSPC应在规定电流范围内或者规定时间内于过零点处关断。如有规定控制器将在相同的电压斜率接通或关断，见图1b）。
4.3.14反电流
当按照专用规范以及5.1.15规定进行试验时，SSPC不应损坏并且可满足专用规范的性能要求。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
