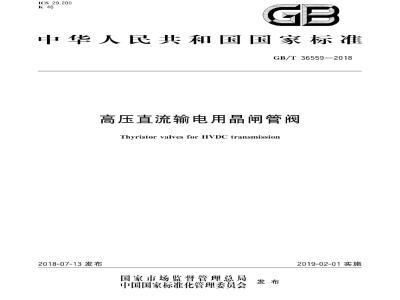

标准内容

ICS29.200
中华人民共和国国家标准
GB/T36559—2018
高压直流输电用晶闽管阀
Thyristor valves for HVDC transmission2018-07-13发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-02-01实施
中华人民共和国
国家标准
高压直流输电用晶闸管阀
GB/T36559—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址:spc.org.cn
服务热线:400-168-0010
2018年7月第一版
书号:155066·1-60822
版权专有
侵权必究
规范性引用文件
术语和定义
晶闸管阀设计
晶闸管阀电压、电流和其他参数3.2
晶闸管阀控制
3.4晶闸管阀保护
4额定直流电压和额定直流电流等级直流电压额定值等级
直流电流额定值等级
5使用条件
阀厅环境条件
5.2VBE运行环境条件
抗震要求
特殊使用条件
6性能要求与参数
一般要求
6.2品闸管要求
机械性能要求
电气性能要求
触发方式
晶闸管阀损耗
允余度和可靠性要求
.......
冷却系统要求
控制、监视和保护要求
防火要求
检修要求
型式试验
例行试验
抽样试验·
现场试验
包装、运输和贮存
GB/T36559—2018
GB/T36559—2018
附录A(资料性附录)
附录B(资料性附录)
参考文献
......
典型阀电压波形
晶闸管阀组成举例
...........
..................
本标准按照GB/T1.12009给出的规则起草。本标准由中国电器工业协会提出本标准由全国电力电子系统和设备标准化技术委员会(SAC/TC60)归口。GB/T36559—2018
本标准起草单位:西安西电电力系统有限公司、南方电网科学研究院有限责任公司、西安高压电器研究院有限责任公司、西安电力电子技术研究所、中电普瑞电力工程有限公司、中国电力科学研究院、南京南瑞继保电气有限公司、许继集团有限公司、清华大学、全球能源互联网研究院、武汉理工大学、西安派瑞功率半导体变流技术股份有限公司、西安西电开关电气有限公司、平高集团有限公司、安徽省电力公司电力科学研究院、西安西电电气研究院有限责任公司。本标准主要起草人:娄彦涛、黄莹、周会高、蔚红旗、栾洪洲、方太勋、杨晓辉、马元社、冯宇,田方、张翔、范彩云、曾嵘、郭高朋、张静、朱国荣、李凌飞、胡治龙、韩晓东、张刚琦、李振军、张腾、王向克、董添华、杨为、李宾宾、王弋飞、1范围
高压直流输电用晶闸管阀
GB/T36559—2018
本标准规定了高压直流输电用晶闸管阀(以下简称晶闸管阀)的术语和定义、基本参数等级、使用条件、性能要求、试验以及包装、运输和贮存等内容。本标准适用于水冷却,空气绝缘,户内安装的晶闸管阀。其他类型的晶闸管阀也可参照使用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件GB/T311.1绝缘配合第1部分:定义、原则和规则GB/T13384
机电产品包装通用技术条件
GB/T13498—2017高压直流输电术语GB/T15291—2015半导体器件第6部分:晶闸管GB/T16927.1高电压试验技术第1部分:一般试验要求GB/T20989—2017高压直流换流站损耗的确定GB/T20990.1一2007高压直流输电晶闸管阀第1部分:电气试验2土800kV特高压直流输电用晶闸管阀电气试验GB/T285632012
GB/Z30424—2013高压直流输电晶闸管阀设计导则2013高压直流输电换流阀水冷却设备GB/T304252
GB50150电气装置安装工程电气设备交接试验标准IEC60700-2:2016高压直流输电用晶闸管阀第2部分:术语[Thyristorvalvesforhighvoltagedirect current (HVDC)power transmission-Part 2:Terminology)3术语和定义
GB/T13498一2017和IEC60700-2:2016界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T13498一2017和IEC60700-2:2016中的一些术语和定义。3.1晶闸管阀设计
晶闸管thyristor
由三个或三个以上PN结构成,能从断态转换到通态的双稳态半导体器件。注1:仅有三层但其开关特性类似于四层晶闸管的器件也可称为晶闸管。注2:“晶闸管”一词作为总称,涵盖了所有PNPN类型的器件。当不致误读或误解时它可单独用于晶闸管家族中的任何成员。尤其是“晶闸管”一词广泛用于反向阻断三极晶闸管(以前称为“可控硅”)。注3:晶闸管既可以是电触发也可以是光触发类型。[[IEC60700-2:2016,定义6.1]
GB/T36559—2018
电触发晶闸管electricallytriggeredthyristor:ETT通过给门极施加电脉冲信号触发晶闸管。[[IEC60700-2:2016.定义6.2]]3.1.3
光触发晶闸管lighttriggered thyristor;LTT通过给门极的感光区域施加光脉冲信号触发晶闸管。[IEC60700-2:2016,定义6.3]免费标准下载网bzxz
晶闸管阀
thyristorvalve
采用晶闸管实现可控运行的完整组合的电子开关设备,正常情况下仅单向(正向)导电,在换流桥中,能实现换流臂功能。
IEC60700-2:2016.定义6.11
单阀(单元)singlevalve(unit)仅由一个阀组成的单个结构。
[GB/T13498—2017.定义6.4.1
多重阀[单元]multiplevalve(unit);MVU由多个阀叠装而成的单个结构。注:多重阀单元的例子是分别用两个、四个、八个阀串联构成的双重阀、四重阀和八重阀。[GB/T134982017.定义6.4.2
可控或不可控运行的完整组合的电子开关设备,正常情况下仅单向(正向)导电,在换流桥中,能实现换流臂功能
注:也使用“阀”作为换流阀的安装位置和部件词的定语,例如“阀厅”、“阀支架”[GB/T13498—2017,定义6.4
阻尼回路
fdamping circuit;snubber circuit并联于晶闸管两端的回路(通常由串联的电阻器和电容器组成),用于减小换相电压过冲幅值。[IEC60700-2.2016.定义6.4]]
damping capacitor;snubber capacitor阻尼电容器
并联于晶闸管两端的电容器(通常和电阻器串联),用于减小换相电压过冲幅值。[IEC60700-2:2016,定义6.4.13.1.8.2
阻尼电阻器
damping resistor;snubber resistor并联于晶闸管两端的电阻器(通常和电容器串联),用于限制晶闸管开通后阻尼电容器的放电电流幅值。
[IEC60700-2:2016.定义6.4.2
直流均压电阻器
DC grading resistor
并联于晶闸管两端的电阻器,用于实现晶闸管级间的直流均压。2
GB/T36559—2018
注:在一些设计中,直流均压电阻器也可作为分压器的高压臂使用以监视晶闸管级两端的电压。LIEC60700-2.2016.定义6.5
散热器
heatsink
内部流动有冷却介质的独立冷却元件,用于将晶闸管阀中晶闸管或其他发热器件所产生的热量传递给冷却介质。
[[IEC60700-2:2016.定义6.6]3.1.11
晶闸管控制单元thyristorcontrolunit处于晶闸管级的电子单元,用于触发、保护和监视晶闸管。注1:也可使用其他术语:晶闸管电子单元,晶闸管触发检测单元或(晶闸管)门极单元。注2:在一些设计中,也使用晶闸管电压监测单元,其仅包含监测功能。IEC60700-2.2016.定义6.7
恢复期保护单元
recovery protection circuit
保护晶闸管免受恢复期内承受过高正向电压变化率而损坏的电子单元或器件。在晶闸管处于恢复期区间时监视晶闸管两端正向电压变化率du/dt,当超出保护值时直接触发晶闸管以达到保护的目的。注1:恢复期保护单元可集成在品闸管控制单元(3.1.12)或每个阀段(3.1.8)配置一个独立的恢复期保护单元。注2:恢复期保护功能也可集成在品闸管自身而不需要任何外部保护电路。[IEC60700-2:2016,定义6.23]]3.1.13
thyristor stack;thyristor clamped assembly由超过一级的晶闸管和散热器交替堆叠,并由绝缘支撑装置拉紧的机械结构体。压紧力通常由碟片弹簧施加。
[IEC60700-2:2016,定义6.8]
(valve)thyristor level
(阀)晶闸管级
阀的部件,由一个晶闸管或若干并联的晶闸管与紧靠它们的辅助设备及电抗器(如有)构成。[[GB/T13498—2017,定义6.9]]3.1.15
完余晶闸管级
redundantthyristorlevels
晶闸管单阀中最大允许损坏的且不影响晶闸管阀安全运行的晶闸管级数,超出这一数量将需要停运阀以更换损坏的晶闸管或者接受更多晶闸管失效的风险,[IEC60700-2:2016,定义6.14]3.1.16
redundancy
完余晶闻管级数与单阀总晶闻管级数的百分比。3.1.17
阀电抗器
valve reactor
在阀中与晶闸管串联的电抗器,用于限制开通电流上升率和断态电压。注:阀电抗器可串联在整个阀外,也可分布在阀内。[GB/T13498—2017.定义6.17]3
GB/T36559—2018
阀段电容器
valve section capacitor
连接在两级或更多晶闸管级和至少一台电抗器两端的电容器,用以确保暂态工况下的均压(如雷电和陡波前冲击)。
注:该术语也可称为“均压电容器”。[IEC60700-2:2016.定义6.16]3.1.19
阀基电子设备valvebaseelectronics:VBE在地电位,控制系统与阀之间,提供电-光变换的电子设备单元。[GB/T13498—2017,定义6.15]
触发系统
trigger (firing)system
给高电位晶闸管提供触发脉冲。注:对于电触发品闸管换流阀,触发电路包含VBE中的光发射装置,给单级晶闸管传送触发脉冲的光纤以及品闸管控制单元中将光脉冲转化为施加给晶闸管的电触发脉冲的电子电路。对于光触发晶闸管换流阀,光触发脉冲可使用多模星形耦合器直接分配到阀中的单级晶闸管中。[IEC60700-2:2016.定义6.22]
多模星形耦合器
multimode star coupler
无源光学装置,将一定数量的输人光信号转化成更多数量的输出光信号。注:在一些设计中,被用来把从VBE发出的光触发脉冲分配到一个阀段的晶闸管中。[IEC60700-22016.定义6.24]
阀冷却回路
valve cooling circuit
冷却管路的布置,用于将地电位的冷却介质输送到阀塔内,分配到晶闸管阀各部件并将吸收热量后的冷却介质返送回地电位的回路。[IEC60700-22016.定义6.25】
阀冷却系统
valve cooling system
将阀上的热量转移到环境中所使用到的所有设备,包括阀冷却回路加循环泵或风扇,去离子和过滤设备、热交换器、连接管道和处于地电位的控制系统。[IEC60700-2:2016.定义6.26]]3.1.24
均压电极
gradingelectrodes
嵌人在冷却回路中的耐腐蚀电极,安装在合适的位置且连接到合适的电位,用于控制冷却介质中的漏电流以避免由电势差所产生的局部放电。[IEC60700-2:2016.定义6.27]
晶闸管组件
thyristor module
阀的部件,由多个晶闸管与紧靠它们的辅助设备机械组合构成,但不包括阀电抗器。注:晶间管组件是阀结构中维修时可整体更换的部件。[GB/T13498—2017.定义6.7]
阀组件valvemodule
由许多晶闸管和它们的临近附件及阀电抗器机械装配组成的阀部件。[GB/T13498—2017.定义6.11]
reactor module
电抗器组件
阀的部件,用于某些阀的设计,系单个或多个电抗器的机械组合。注:电抗器组件可是阀的结构中的元件。[GB/T13498—2017.定义6.8]]
阀支架
valve support
阀的起机械支撑和对地电气隔离作用的阀部件。[GB/T13498—2017,定义6.13]】3.1.29
阀结构
valve structure
安装阀品闸管级的实体结构部件。[[GB/T13498—2017,定义6.14]3.1.30
阀层valvetier
单阀或多重阀的一层,由一个或多个阀组件组成。[IEC60700-2:2016.定义6.33]
valve tower
单阀或多重阀单元与阀支架组成的结构体。晶闸管阀电压、电流和其他参数3.2
(阀)正向电压
(valve)forward voltage
GB/T36559—2018
阳极相对于阴极为正时,加在阀或臂的阳极与阴极端子间的电压(参见附录A)。[[GB/T13498—2017,定义7.7]]3.2.2
(阀)反向电压
(valve)reverse voltage
阳极相对于阴极为负时,加在阀或臂的阳极与阴极端子间的电压(参见附录A)。[GB/T13498—2017.定义7.8]
(valve)off-statevoltage
(阀)断态电压
在非导通状态期间,阀端子间呈现的正向电压。[IEC60700-2:2016,定义8.7]
(valve) conduction interval
(阀)导通期
阀在一个周期内处于导通状态的持续时间(参见附录A)。『GB/T13498—2017,定义7.25
GB/T36559—2018
(valve)blockinginterval
(阀)阻断期
阀在一个周期内处于非导通状态的持续时间(参见附录A)。[GB/T13498—2017.定义7.26]
(阀)正向阻断期
(valve)forwardblockinginterval阻断期的一部分,可控阀在此期间处于正向阻断状态(参见附录A)。[GB/T13498—2017,定义7.27]3.2.7
(阀)反向阻断期
(valve) reverse blocking interval阻断期的一部分,阀在此期间处于反向阻断状态(参见附录A)。[GB/T13498—2017,定义7.28]3.3晶闸管阀控制
firing;triggering
在相应的控制作用下阀或单个晶闸管建立正向电流。[GB/T13498—2017.定义7.12]
(valve)controlpulse
(阀)控制脉冲
在其整个持续期间允许触发阀的脉冲。[GB/T13498—2017,定义7.13]3.3.3
(valve) firing pulse
(阀)触发脉冲
启动阀触发的脉冲,通常源于阀控制脉冲。[GB/T13498—2017.定义7.14]
触发(延迟)角
trigger(delay)angle
从理想正弦换相电压正向过零点至正向电流导通开始时刻的时间,以电角度度量[GB/T13498—2017.定义7.20]
关断角
extinction angle
从电流导通结束至理想正弦换相电压的下一个过零点的时间,以电角度度量。注:关断角与触发超前角β及换相角μ的关系为:=β—[GB/T13498—2017,定义7.23]3.4
晶闸管阀保护
valve arrester
阀避雷器
在单个阀两端跨接的避雷器。
[GB/T13498—2017.定义6.18]
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
